옵션 모듈 및 액세서리

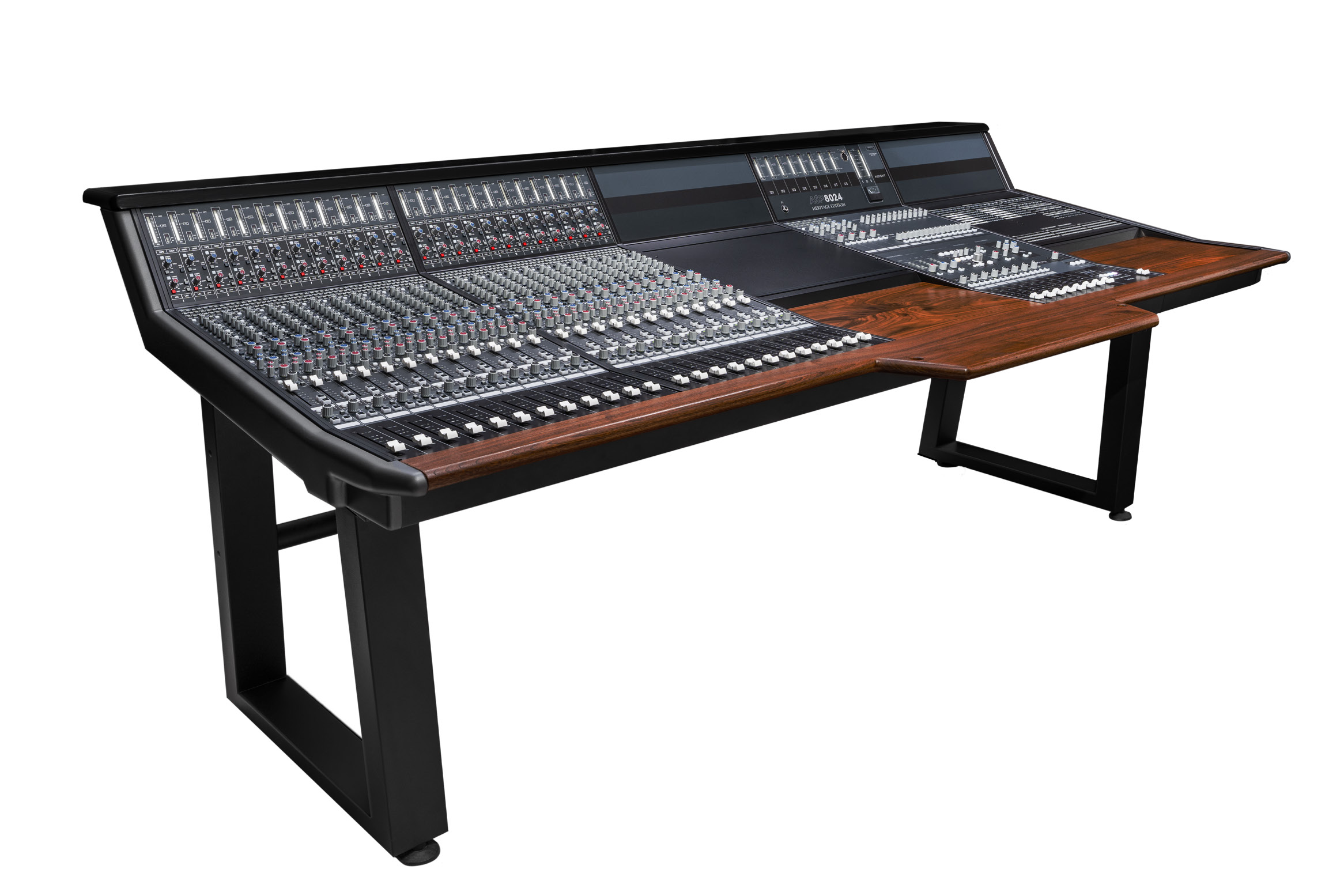

Producer's Desk
Producer's Desk는 키보드, 마우스, 노트 또는 외부 컨트롤 서피스를 놓을 수 있는 작업 공간을 콘솔에 추가합니다. 중앙에 배치하거나 보조 엔지니어/프로듀서를 위해 한쪽에 배치할 수 있습니다.
매뉴얼에서는 두 개의 Producer's Desk 모듈을 나란히 설치해 Double PD로 구성할 수 있으며, 이를 통해 더 큰 컨트롤 서피스를 놓을 수 있는 공간을 확보할 수 있다고 설명합니다.

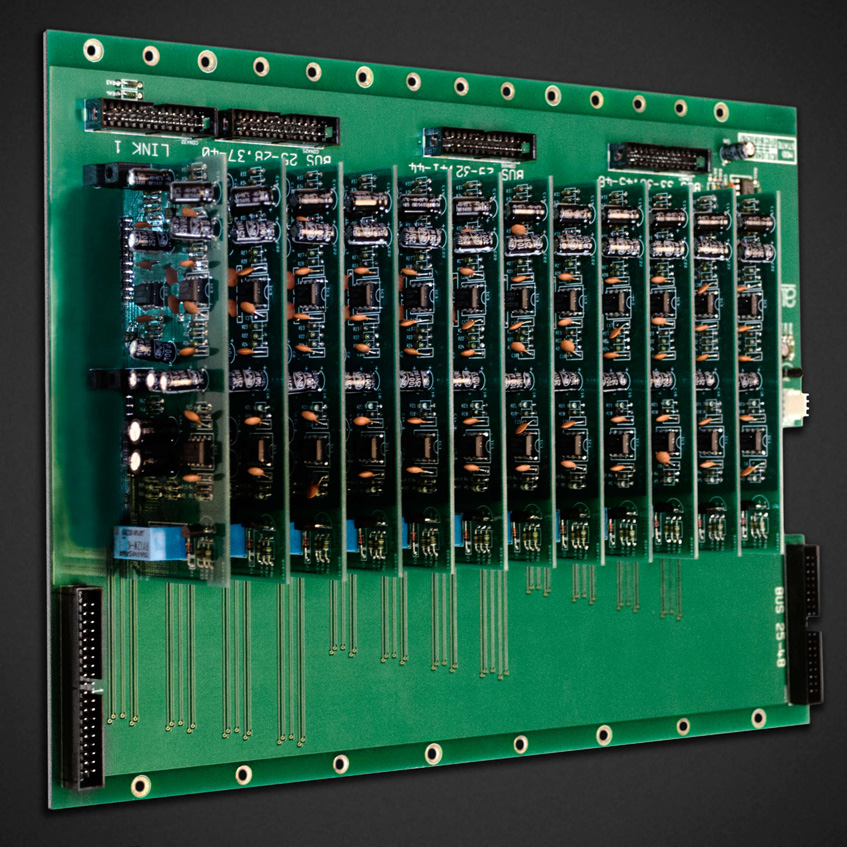

48 Bus Mod 및 Bus Link/DFA
48 Bus Mod는 멀티트랙 버스 25–48을 추가합니다.
- 채널 1–24는 버스 1–24에 접근합니다.
- 채널 25 이상은 Bus Split 모드에서 버스 25–48에 접근합니다.
- 버스 25–48에는 Bus Master Trim이 없으며 Unity Gain으로 콘솔을 빠져나갑니다.
- Stereo EFX 입력은 버스 1–24에만 라우팅됩니다.

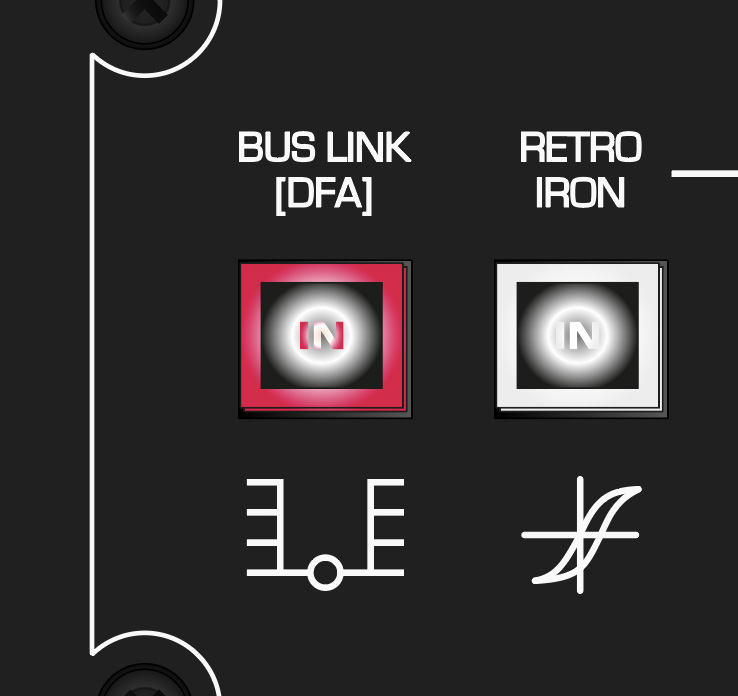

BUS LINK를 활성화하면 25–48 버스 컴바이너가 버스 1–24에 합산되어 콘솔 전체에서 일반적인 24 Bus 동작을 제공합니다.
48 Bus Mod가 설치되어 있지 않은 경우 동일한 컨트롤은 DFA로 표시되고 동작합니다.

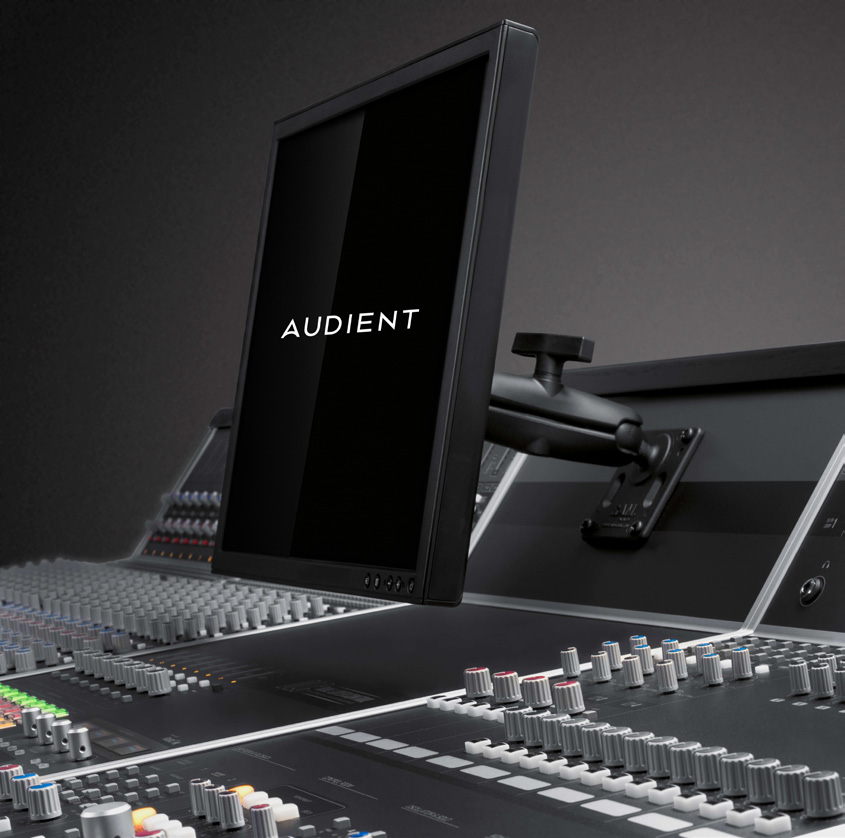

VESA 스크린 마운트
VESA 마운트는 명시된 대로 최대 19인치 TFT 스크린의 75 mm 및 100 mm 마운팅 패턴을 지원합니다.
- 제공된 4개의 나사를 사용해 마운트를 스크린 후면에 장착합니다.
- 어셈블리를 콘솔 볼 조인트에 다시 장착합니다.
- 디스플레이 위치를 조정할 수 있도록 클램프를 약간 풉니다.
- 클램프를 다시 단단히 조입니다.
Cable Entry Meter Pod
Cable Entry Meter Pod는 케이블을 콘솔 내부로 통과시켜 표면 설치를 더 깔끔하게 정리할 수 있게 합니다.
다음 절차를 따르십시오:
- 콘솔 아래쪽의 직사각형 블랭킹 패널을 고정하는 나사를 풉니다.
- 후면 커넥터 패널의 나사를 조심스럽게 풀어 아래로 내리고 필요에 따라 케이블 훅을 제거합니다.
- 콘솔 후면 안쪽에서 상단 우드 트림 아래의 나사를 제거합니다.
- Cable Entry Meter Pod가 있는 콘솔 버킷의 수평 및 수직 메탈 트림을 제거합니다.
- Meter Pod를 앞으로 기울이고 블랭킹 패널을 제거해 생긴 개구부 쪽으로 케이블을 통과시킵니다.
내부 작업
이 절차는 콘솔 패널을 제거하고 내부 어셈블리 주변에서 작업해야 합니다. 시작하기 전에 콘솔 전원을 끄고 전원을 분리하십시오. 해당 작업을 안전하게 수행할 충분한 역량이 없다면 Audient Support 또는 승인된 기술자에게 문의하십시오.
기술 사양으로 계속 진행하십시오.
