Heritage Output 및 Mix Bus 프로세싱

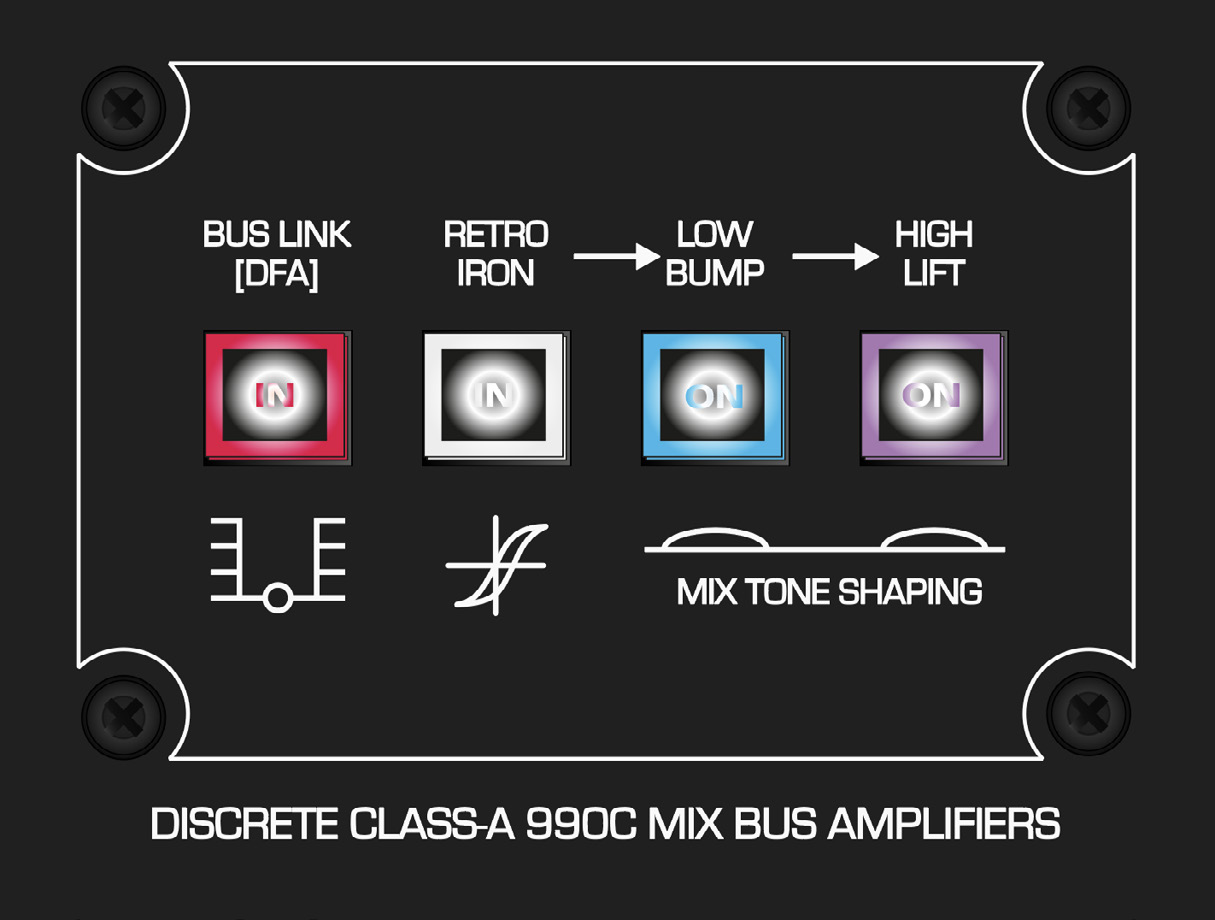

Heritage Output Card

Heritage Output Card는 스테레오 Mix Bus 출력에 음색 선택 기능을 제공합니다.

RETRO IRON은 빈티지 스타일 출력단과 2개의 Carnhill 트랜스포머를 스테레오 Mix 경로에 삽입합니다. 매뉴얼에서는 특히 저역에 추가적인 무게감과 펀치를 더하고 사운드 스테이지를 더 넓고 뚜렷하게 만드는 것으로 설명합니다.

Retro Iron이 활성화된 상태에서 LOW BUMP는 60 Hz 중심의 넓은 약 +2 dB 리프트를 추가합니다.

Retro Iron이 활성화된 상태에서 HIGH LIFT는 20 kHz 주변의 넓은 약 +2 dB 리프트를 추가합니다.

Low Bump와 High Lift는 Retro Iron 회로의 일부이며 Retro Iron이 활성화된 경우에만 Mix에 영향을 줍니다.

옵션 48 Bus Mod가 설치된 경우 BUS LINK는 두 번째 24개 버스 세트를 버스 1–24와 결합하여 모든 입력 채널에서 콘솔을 일반적인 24 Bus Desk처럼 사용할 수 있게 합니다.

48 Bus Mod가 설치되지 않은 경우 소스 매뉴얼에서 이 스위치는 DFA로 표시/사용됩니다.

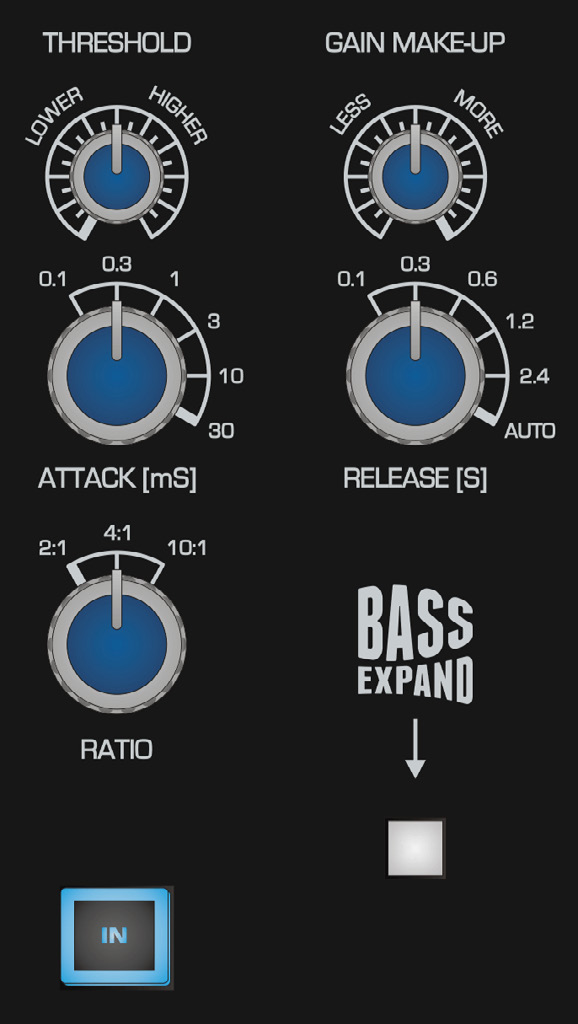

스테레오 VCA 컴프레서는 메인 Mix Insert 뒤, Master Fader 앞에 위치합니다. Mix Bus 프로세싱에 최적화되어 있으며 필요하지 않을 때 완전히 Bypass할 수 있습니다.

THRESHOLD는 컴프레션이 시작되는 레벨을 설정합니다.
GAIN MAKE-UP은 컴프레션 후 출력 레벨을 복원합니다.
ATTACK은 0.1, 0.3, 1, 3, 10, 30 ms 중에서 선택합니다. 빠른 설정은 트랜지언트에 더 빠르게 반응하고, 느린 설정은 초기 트랜지언트를 더 많이 통과시킵니다.
RELEASE는 0.1, 0.3, 0.6, 1.2, 2.4초 및 AUTO를 선택합니다.
RATIO는 2:1, 4:1 또는 10:1을 선택합니다.
BASS EXPAND는 Detector Sidechain에 350 Hz, 6 dB/octave 하이패스 필터를 삽입하여 저역 및 저중역이 컴프레션에 미치는 영향을 줄입니다.
IN은 컴프레서를 스테레오 Mix Bus에 삽입합니다.

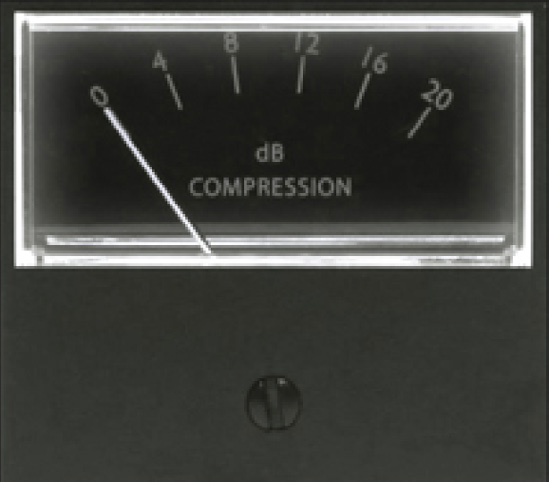

GAIN REDUCTION METER는 적용되는 컴프레션 양을 표시합니다.

매뉴얼은 컴프레션을 의도적으로 사용할 것을 권장하며, Mix를 더 응집력 있게 만들기 위해서는 소량의 Gain Reduction 움직임만 필요할 수 있다고 설명합니다.

높은 Threshold와 높은 Ratio를 사용해 간헐적인 피크를 제어할 수도 있습니다.

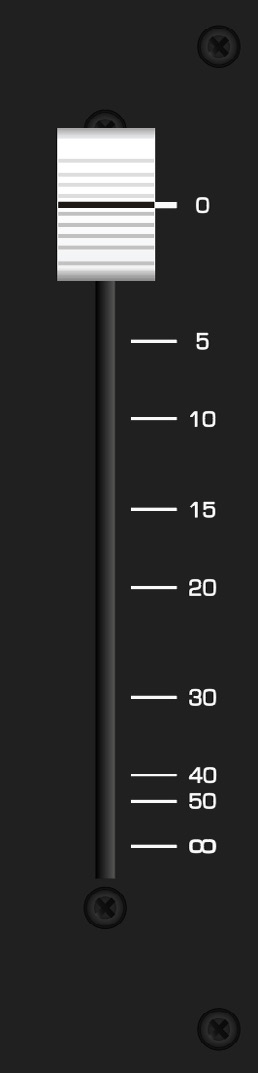

Master Fader는 Mix Bus 프로세싱 이후 최종 스테레오 콘솔 출력을 제어합니다.

채널 페이더와 달리 Master Fader는 이동 범위의 맨 위에서 0 dB가 되도록 보정되어 있습니다. 주요 목적은 최종 출력 제어와 수동 Fade-out입니다.

일반적인 작동 조건에서는 페이더를 0 dB로 유지하십시오. 적절한 출력 레벨을 얻기 위해 Master Fader를 크게 내려야 한다면 대신 Mix Bus로 들어가는 레벨을 줄이십시오.

페이더 이동 범위의 맨 아래에서는 신호가 사실상 Off 상태입니다.
