패치베이

옵션 내장 패치베이는 Bantam/TT 잭을 사용해 자주 사용하는 콘솔 및 스튜디오 연결을 컨트롤 표면으로 가져옵니다. 정확한 노멀링 구성은 주문된 콘솔 사양에 따라 달라집니다.

멀티트랙 출력 및 레코더 Feed

OUT은 해당 멀티트랙 버스 출력으로, 버스 1–24에 해당합니다.

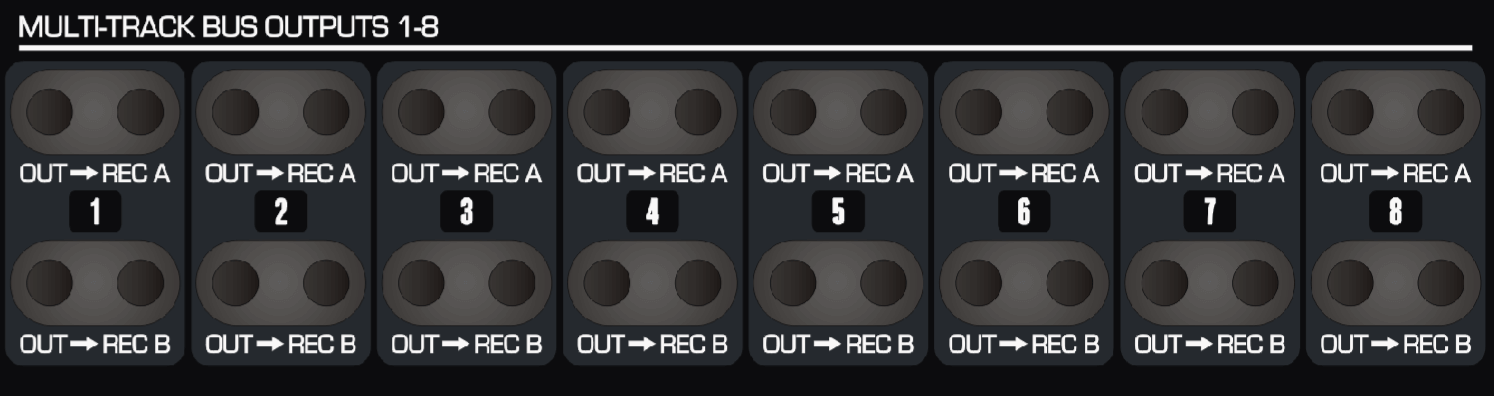

REC A / REC B는 해당 버스의 두 레코더 대상으로 신호를 보냅니다. A와 B 경로를 사용하면 같은 버스를 두 개의 레코딩 시스템으로 보낼 수 있습니다.

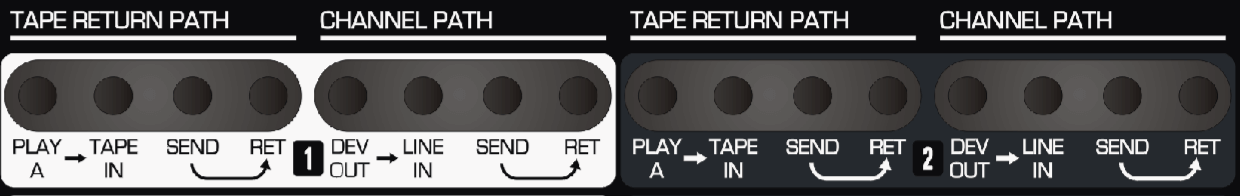

Tape/DAW Return:

채널 경로:

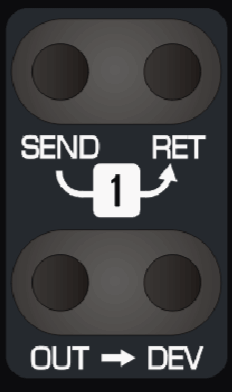

각 Subgroup에는 Insert SEND/RET, Subgroup OUT, 그리고 Subgroup Output에 연결된 장치로 향하는 DEV 포인트가 있습니다.

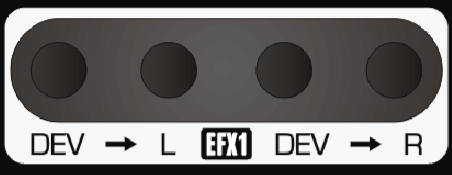

각 Stereo EFX Input은 장치 Source와 EFX Return용 좌/우 입력을 제공합니다.

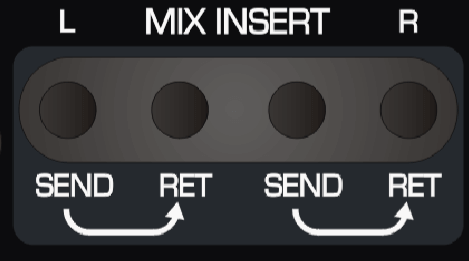

메인 Mix Insert SEND는 Heritage Output Card 이후에 위치합니다. RETURN은 스테레오 버스 컴프레서 앞에 위치합니다.

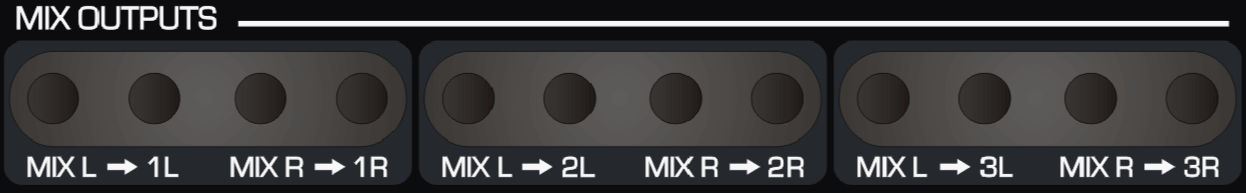

패치베이는 Master Fader 이후의 좌/우 Mix Bus와 Mix Output 1, 2, 3의 좌/우 출력을 제공합니다.

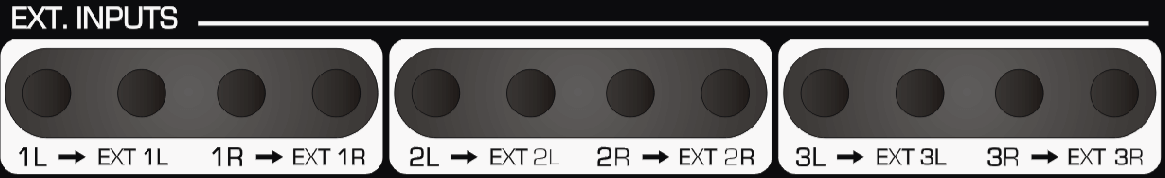

3개의 스테레오 External Input 쌍은 Monitor/Foldback 소스 선택 섹션으로 들어가기 전에 패치할 수 있습니다.

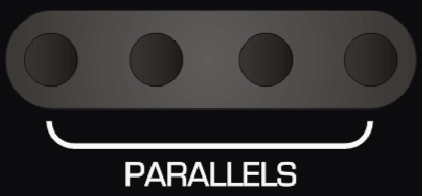

4개의 PARALLEL 잭은 서로 연결되어 있어 하나의 신호를 여러 대상으로 복제할 수 있습니다.

Parallel 잭

동시에 두 개 이상의 활성 소스를 Parallel 세트에 연결하지 마십시오. 그렇게 하면 소스 출력끼리 단락됩니다.

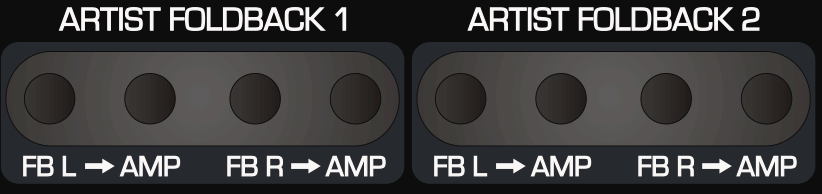

Studio 및 Foldback 포인트는 콘솔 Send와 연결된 앰프/헤드폰 시스템으로 가는 Direct Route를 제공합니다.

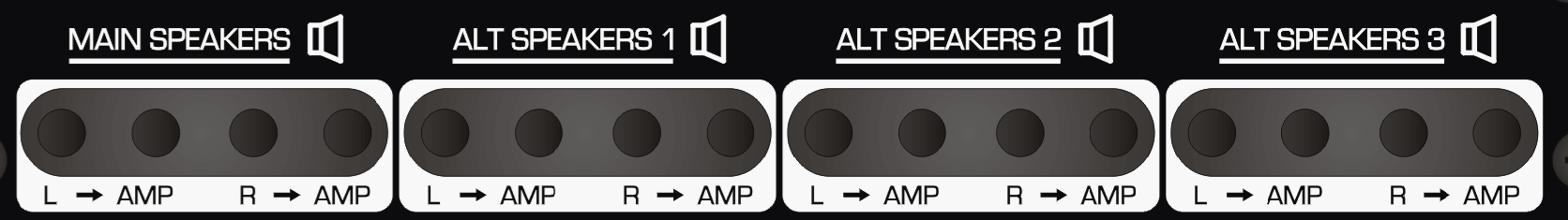

Speaker 패치 포인트는 좌/우 Monitor Signal과 연결된 Monitor Amplifier로 가는 Direct Connection을 제공합니다.

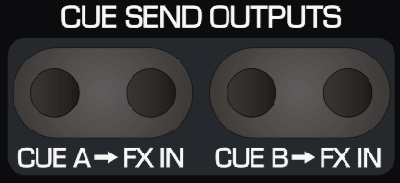

Cue A/B는 Cue Master 컨트롤 이후에 제공됩니다. 패치 포인트는 후면 Cue Output에 연결된 장치로 가는 Direct Route도 제공합니다.

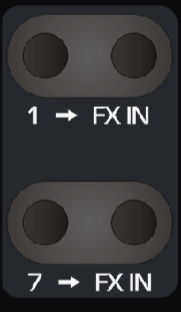

12개의 모든 Aux Output을 사용할 수 있으며 후면 Aux Connector에 연결된 장치로 직접 라우팅할 수 있습니다.

패시브 레벨 컨버터 포인트는 프로페셔널 +4 dB Nominal Signal을 -10 dB Consumer Equipment에 맞게 낮춥니다. 레벨을 낮추는 용도로만 동작하므로 반대로 -10 dB 소스를 증폭하는 데 사용할 수 없습니다.

패치베이는 외부 스튜디오 연결용 144개 Tie Line을 제공합니다. 각 라인은 Through-wired이며 내부 Link Jumper를 사용해 쌍 단위로 Half-normalled 구성할 수 있습니다.

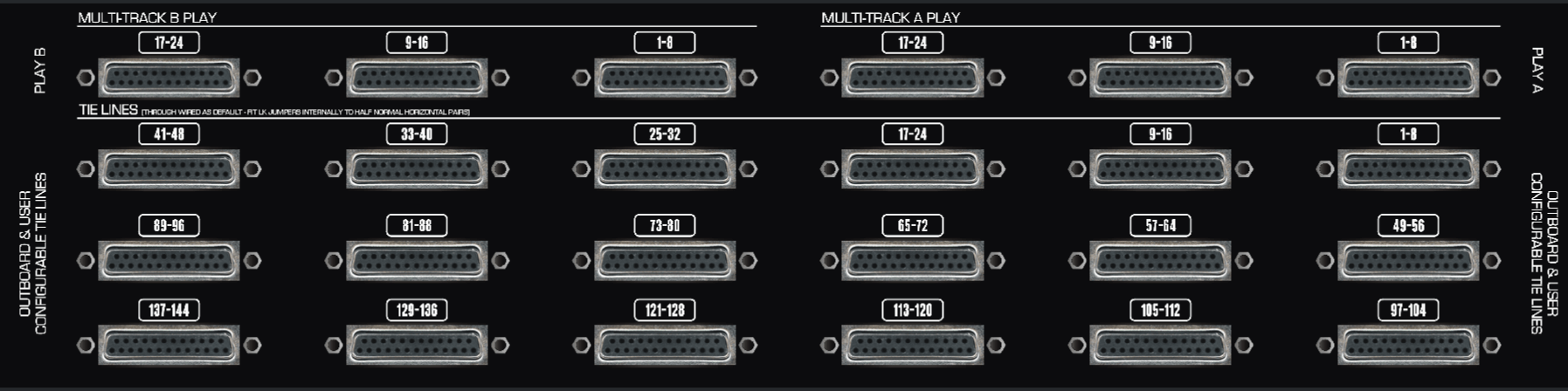

후면 패치베이 커넥터 패널은 각 24채널 Multitrack A/B 세트에 3개의 DB25 커넥터를 사용하고, 144개 Tie Line에는 18개의 DB25 커넥터를 사용하며 Tascam 아날로그 DB25 규격을 따릅니다.
