Patchbay
Optional on-board patchbay Bantam/TT jacks का उपयोग करके frequently used कंसोल और studio कनेक्शन्स को कंट्रोल surface पर लाता है। Exact normalled arrangement ordered कॉन्फ़िगरेशन पर depend करता है।
Multitrack आउटपुट्स और recorder feeds

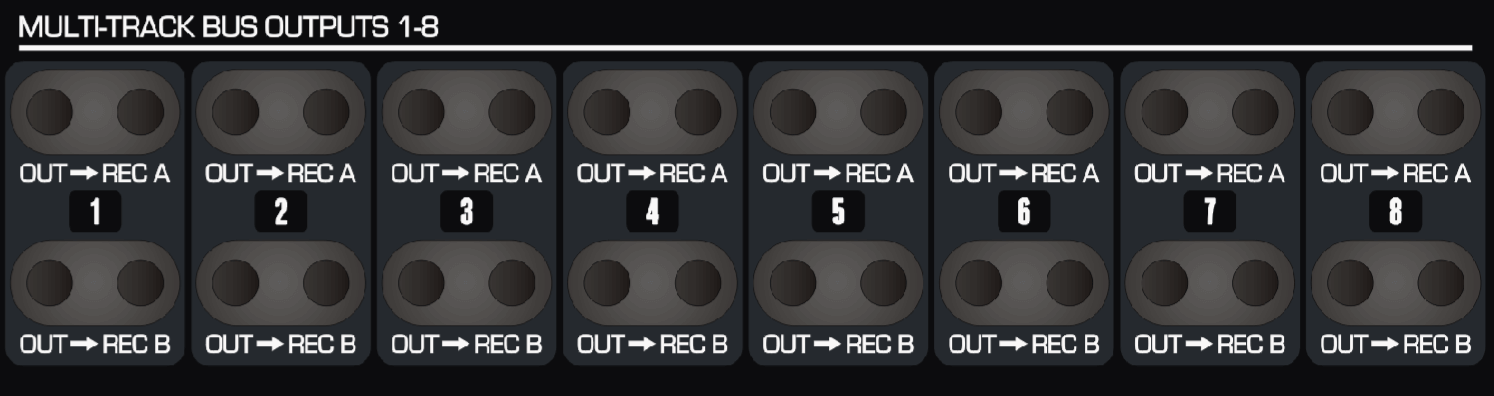

- OUT corresponding multitrack बस आउटपुट है, बसें 1–24।
- REC A / REC B उस बस के दो recorder destinations फ़ीड करते हैं। A और B पाथ्स एक ही बस को दो रिकॉर्डिंग सिस्टम्स पर भेजने देते हैं।
Tape/DAW return और चैनल path

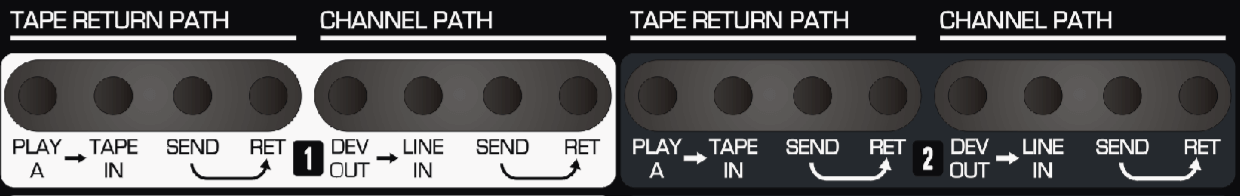

Tape/DAW return:
- PLAY A - प्लेबैक डिवाइस से सिग्नल।
- TAPE IN - कंसोल DAW/Tape रिटर्न पाथ का इनपुट।
- SEND / RETURN - DAW/Tape पाथ के इन्सर्ट points।
Channel path:
- DEV OUT - लाइन इनपुट/डिवाइस पाथ से associated direct सिग्नल।
- LINE IN - चैनल लाइन circuit का इनपुट।
- SEND / RETURN - Mic/Line पाथ के इन्सर्ट points।
सबग्रुप्स, Stereo EFX और Mix Insert
प्रत्येक सबग्रुप अपना इन्सर्ट SEND/RET, सबग्रुप OUT, और सबग्रुप आउटपुट पर कनेक्टेड डिवाइस के लिए DEV point देता है।

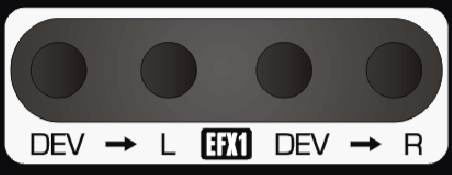

प्रत्येक Stereo EFX इनपुट डिवाइस सोर्स के साथ EFX रिटर्न के लेफ्ट/राइट इनपुट्स देता है।

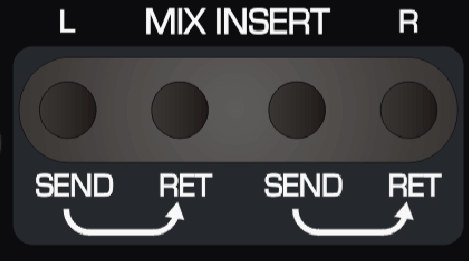

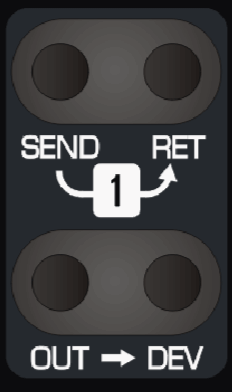

Main Mix इन्सर्ट SEND Heritage आउटपुट Card के बाद है। RETURN स्टीरियो बस compressor से पहले है।
Mix और एक्सटर्नल मॉनिटर paths

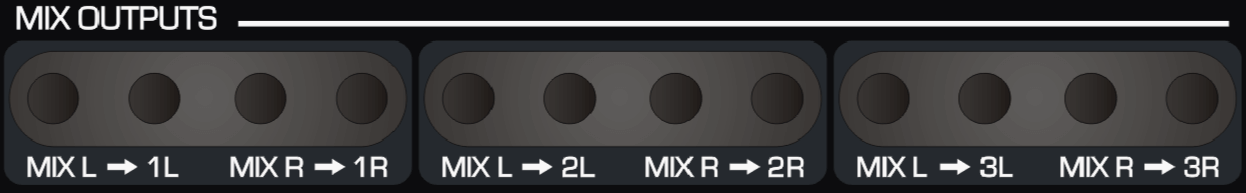

Patchbay मास्टर फेडर के बाद लेफ्ट/राइट Mix Bus और मिक्स आउटपुट्स 1, 2 और 3 के लेफ्ट/राइट आउटपुट्स कैरी करता है।

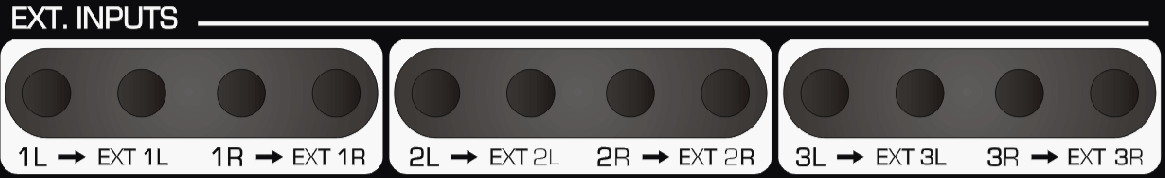

तीन स्टीरियो एक्सटर्नल इनपुट पेयर को मॉनिटर/foldback सोर्स चयन सेक्शन में enter होने से पहले patch किया जा सकता है।
Parallels, Studio और फोल्डबैक

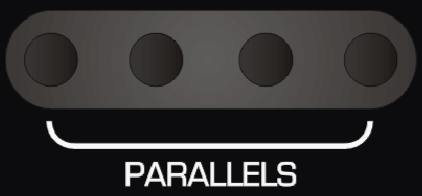

चार PARALLEL jacks आपस में कनेक्टेड हैं ताकि एक सिग्नल कई destinations पर डुप्लिकेट किया जा सके।
एक ही समय में parallel सेट से एक से अधिक सक्रिय सोर्स कनेक्ट न करें। ऐसा करने से सोर्स आउटपुट्स आपस में short हो जाते हैं।

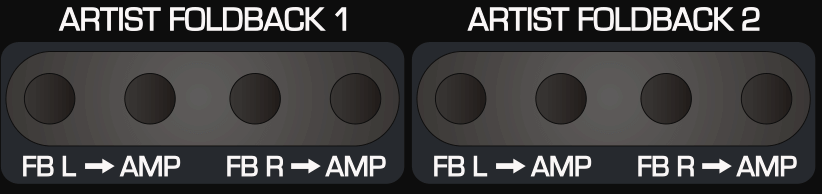

Studio और Foldback points कंसोल सेंड और कनेक्टेड amplifier/हेडफ़ोन सिस्टम तक direct रूट देते हैं।
स्पीकर, Cue और Aux आउटपुट्स

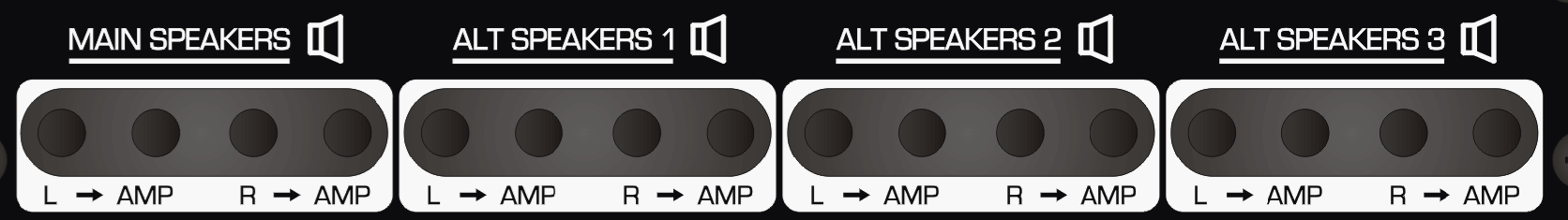

स्पीकर patch points लेफ्ट/राइट मॉनिटर सिग्नल्स और attached मॉनिटर amplifiers तक direct कनेक्शन्स देते हैं।

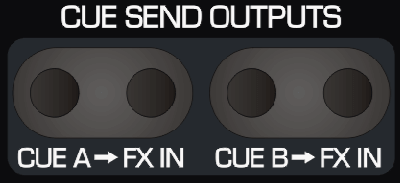

Cue A/B Cue मास्टर कंट्रोल्स के बाद presented होते हैं। Patch points rear Cue आउटपुट्स से कनेक्टेड डिवाइसेज़ तक direct रूट भी देते हैं।

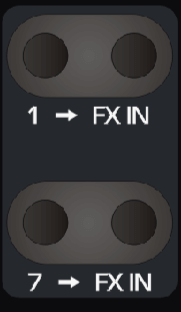

सभी 12 Aux आउटपुट्स उपलब्ध हैं, rear Aux कनेक्टर्स से कनेक्टेड डिवाइसेज़ तक direct routes के साथ।
लेवल converters और tie lines
Passive लेवल-converter points professional +4 dB nominal सिग्नल को -10 dB consumer इक्विपमेंट के लिए reduce करते हैं। वे केवल लेवल reduce करते हैं और -10 dB सोर्स boost करने के लिए reverse में उपयोग नहीं किए जा सकते।
Patchbay एक्सटर्नल studio कनेक्शन्स के लिए 144 tie lines देता है। वे through-wired हैं और इंटरनल link jumpers का उपयोग करके पेयर में half-normalled किए जा सकते हैं।

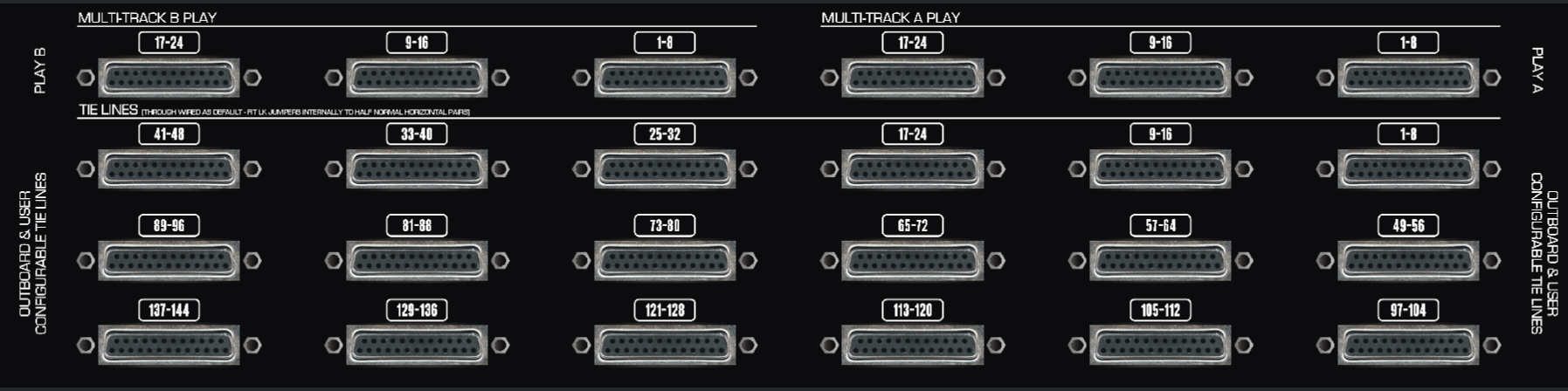

Rear patchbay कनेक्टर पैनल प्रत्येक 24-चैनल Multitrack A/B सेट के लिए तीन DB25 कनेक्टर्स और 144 tie lines के लिए 18 DB25 कनेक्टर्स उपयोग करता है, Tascam एनालॉग DB25 convention फ़ॉलो करते हुए।
