Stereo EFX, Bus Trims और Aux Masters

Stereo EFX इनपुट्स​

चार Stereo EFX इनपुट्स दो पूरा इनपुट चैनल्स उपयोग किए बिना स्टीरियो effects या अन्य लाइन-लेवल स्टीरियो सोर्सेज़ रिटर्न करते हैं। कई simple effect रिटर्न्स के विपरीत, ये स्टीरियो Mix Bus और multitrack बसें दोनों को फ़ीड कर सकते हैं।

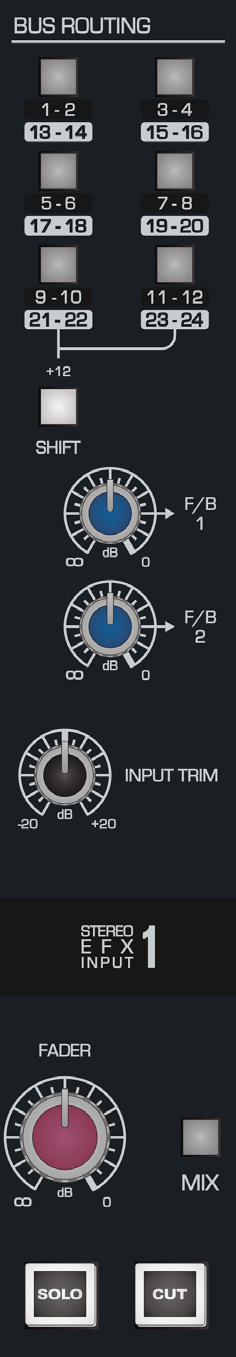

ASP8024-HE Stereo EFX इनपुट कंट्रोल्स

कंट्रोल्स​

  • BUS ROUTING स्टीरियो सोर्स को odd/even पेयर में multitrack बसें पर भेजता है।
  • SHIFT रूटिंग स्विचेज़ को बसें 1–12 से बसें 13–24 पर बदलता है।
  • F/B 1 और F/B 2 स्टीरियो रिटर्न को दो foldback आउटपुट्स पर भेजते हैं।
  • INPUT TRIM स्टीरियो इनपुट लेवल को -20 dB से +20 dB तक एडजस्ट करता है।
  • FADER Mix Bus को भेजे जाने वाले सिग्नल के लिए rotary लेवल कंट्रोल है।
  • MIX Stereo EFX इनपुट को Mix Bus पर रूट करता है।
  • SOLO Stereo EFX इनपुट को solo सिस्टम के माध्यम से isolate करता है।
  • CUT Stereo EFX इनपुट को mute करता है।

स्टीरियो मिक्स में unnecessary noise जोड़ने से बचने के लिए unused Stereo EFX इनपुट्स पर मिक्स disengage करें।

Bus मास्टर Trims​

24 standard multitrack बसें में से प्रत्येक का बस मास्टर Trim होता है। यह उस बस के multitrack आउटपुट तक पहुँचने से पहले फ़ाइनल कंसोल लेवल कंट्रोल है।

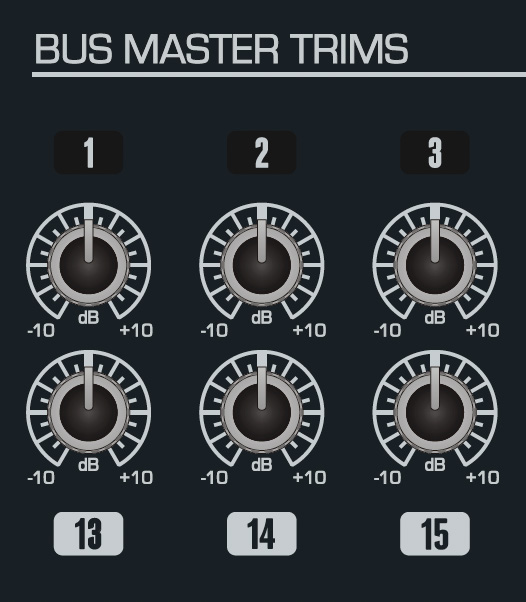

ASP8024-HE Bus Master Trim कंट्रोल्स

प्रत्येक trim approximately -10 dB से +10 dB adjustment देता है।

बस मास्टर Trim का उपयोग तब करें जब कई चैनल्स पहले से एक रिकॉर्डिंग बस में बैलेंस्ड हों और रिकॉर्डिंग सिस्टम को भेजा गया overall लेवल बदलना हो। इससे individual चैनल फेडर्स से बनाया गया रिलेटिव बैलेंस disturb नहीं होता।

Optional 48 बस Mod fitted होने पर बसें 25–48 में बस मास्टर Trims नहीं होते और वे unity गेन पर कंसोल से बाहर निकलते हैं।

Cue और Aux Masters​

मास्टर कंट्रोल्स individual चैनल सेंड्स द्वारा बैलेंस बनाए जाने के बाद Cue और Aux बसें का overall आउटपुट लेवल सेट करते हैं।

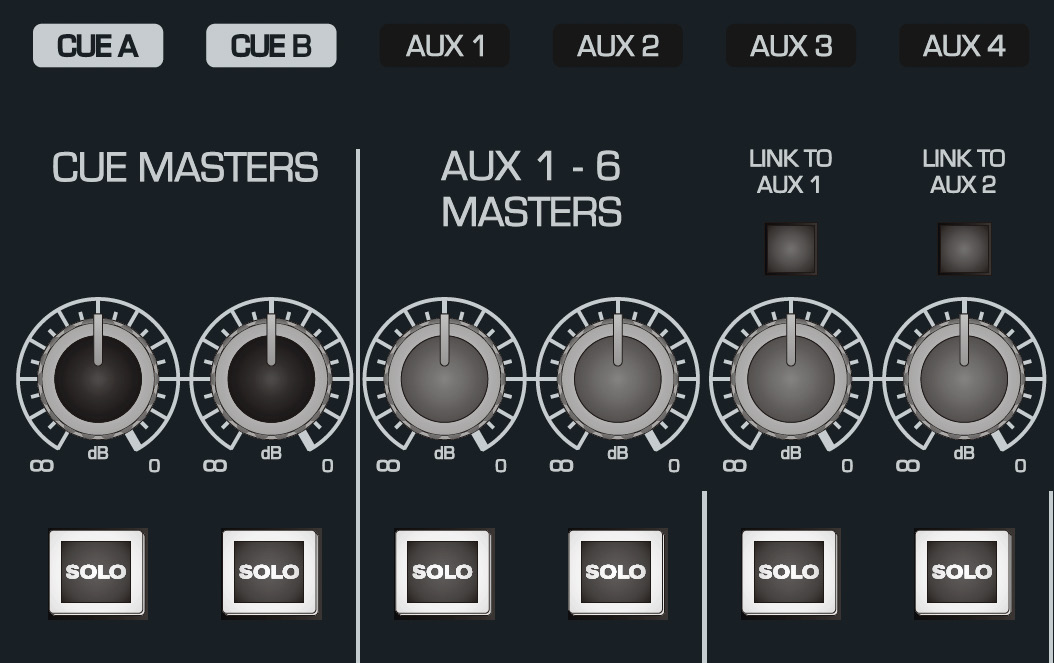

ASP8024-HE Cue and Aux master कंट्रोल्स

मास्टर लेवल​

प्रत्येक Cue/Aux मास्टर लेवल off से 0 dB तक vary करता है। रिलेटिव मिक्स बनाने के लिए चैनल सेंड कंट्रोल्स और फ़ाइनल आउटपुट लेवल सेट करने के लिए मास्टर का उपयोग करें।

Solo​

प्रत्येक मास्टर में SOLO बटन होता है। बस को कंसोल मॉनिटरिंग सिस्टम के माध्यम से audition करने के लिए इसका उपयोग करें, उदाहरण के लिए artist हेडफ़ोन मिक्स चेक करते समय या effects processor को भेजे जा रहे सिग्नल की पुष्टि करते समय।

Aux Link facility later Aux बसें को वापस Aux 1 या Aux 2 में combine करने देती है। मैनुअल इसे एक ही effects डिवाइस को LF और SF-related सेंड्स दोनों से फ़ीड करने के तरीके के रूप में प्रस्तुत करता है, जब एक auxiliary सोर्स selection अकेले दोनों पाथ्स उपलब्ध न करा सके।

आगे Subgroups पर जाएँ।
