कंट्रोल Room, Studio और फोल्डबैक

कंट्रोल Room मॉनिटरिंग​

कंट्रोल रूम मॉनिटरिंग सेक्शन engineer क्या सुनता है यह सिलेक्ट करता है और उसे Main या वैकल्पिक मॉनिटर आउटपुट्स पर रूट करता है।

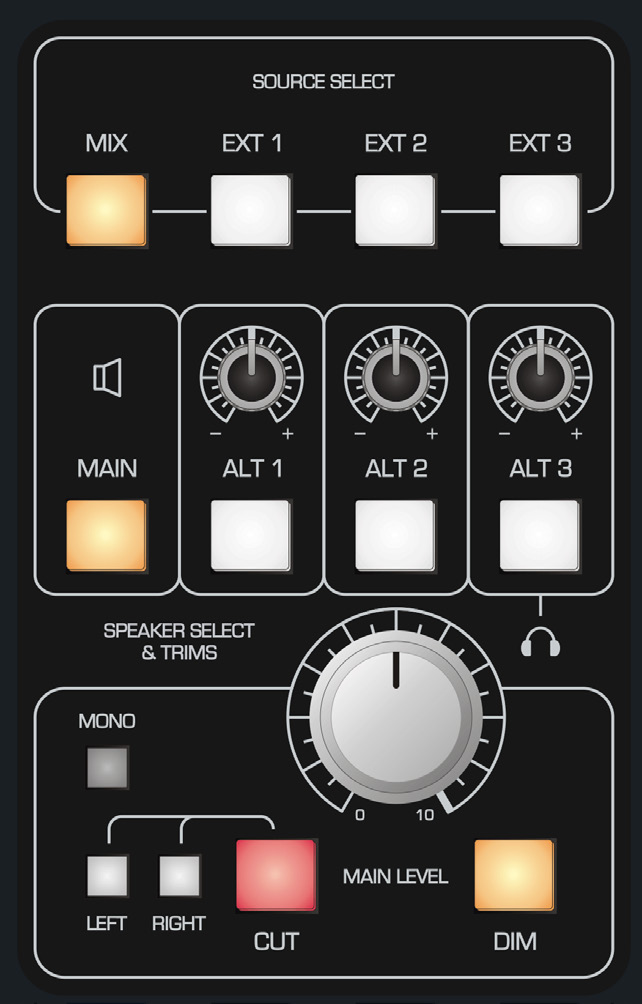

ASP8024-HE कंट्रोल-रूम मॉनिटरिंग कंट्रोल्स

सोर्स selection​

सोर्स-सिलेक्ट बटन्स कंट्रोल रूम में मॉनिटर होने वाला ऑडियो चुनते हैं:

  • MIX - स्टीरियो Mix Bus।
  • EXT 1, EXT 2, EXT 3 - मास्टर कनेक्टर पैनल पर तीन स्टीरियो एक्सटर्नल इनपुट्स।

मॉनिटर destinations और लेवल कंट्रोल्स​

  • MAIN चुना हुआ सोर्स को Main मॉनिटर आउटपुट पर रूट करता है, जो सामान्यतः primary कंट्रोल-रूम monitors होते हैं।
  • ALT 1, ALT 2, ALT 3 चुना हुआ सोर्स को वैकल्पिक मॉनिटर आउटपुट्स पर रूट करते हैं।
  • Individual ALT 1–3 trim controls वैकल्पिक मॉनिटर लेवल्स को Main मॉनिटर सिस्टम से match करने देते हैं।
  • MAIN LEVEL चुना हुआ मॉनिटर destination के लिए नॉर्मल कंट्रोल-रूम सुनने-वॉल्यूम कंट्रोल है।
  • ALT 3 सिलेक्ट करने पर मास्टर मीटर सेक्शन में built-in रेफ़रेंस हेडफ़ोन आउटपुट भी फ़ीड होता है।

मॉनिटर checks और लेवल reduction​

  • MONO लेफ्ट और राइट मॉनिटर चैनल्स को sum करता है ताकि mono compatibility चेक की जा सके।
  • LEFT / RIGHT / CUT मिक्स के individual sides चेक करने के लिए लेफ्ट, राइट या दोनों मॉनिटर चैनल्स mute करने देते हैं।
  • DIM मॉनिटर लेवल को preset मात्रा से कम करता है। Talkback उपयोग होने पर DIM ऑटोमैटिक रूप से भी engage होता है, जिससे फ़ीडबैक कम होता है और talkback सुनना आसान होता है।

नॉर्मल सुनने-वॉल्यूम बदलाव के लिए कंट्रोल रूम लेवल कंट्रोल्स उपयोग करें। स्टीरियो मास्टर फेडर actual मिक्स आउटपुट लेवल बदलता है और सामान्यतः 0 dB पर रहना चाहिए।

Live Room और फोल्डबैक​

Studio Loudspeaker और Artist Foldback सेक्शन चुना हुआ कंसोल सोर्सेज़ को engineer के नॉर्मल मॉनिटर लेवल से स्वतंत्र रूप से performers तक रूट करता है।

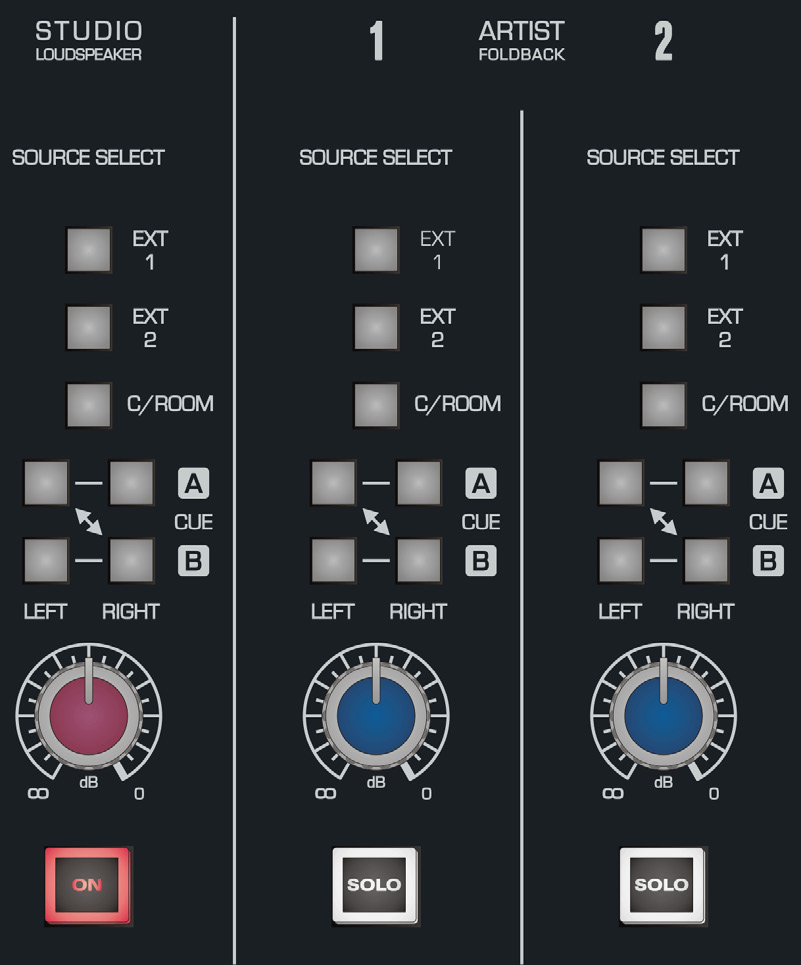

ASP8024-HE Live रूम and Foldback कंट्रोल्स

सोर्स selection​

उपलब्ध सोर्स choices हैं:

  • EXT 1 - एक्सटर्नल इनपुट 1।
  • EXT 2 - एक्सटर्नल इनपुट 2।
  • C/ROOM - मौजूदा कंट्रोल रूम आउटपुट, जिससे performer वही सुन सकता है जो engineer सुन रहा है।
  • CUE A - Cue A बस।
  • CUE B - Cue B बस।

Cue A और Cue B को foldback के लेफ्ट या राइट sides पर रूट किया जा सकता है, जिससे mono या स्टीरियो artist मिक्सेस बनाए जा सकते हैं।

फोल्डबैक लेवल​

Foldback लेवल कंट्रोल्स प्रत्येक foldback आउटपुट को off से 0 dB तक एडजस्ट करते हैं।

Studio loudspeaker​

STUDIO LOUDSPEAKER ON live-रूम Studio Loudspeaker आउटपुट को ऑन या ऑफ करता है। Rear Studio आउटपुट लाइन लेवल है, इसलिए passive स्पीकर्स के लिए appropriate amplifier आवश्यक है।

Artist फोल्डबैक Solo​

ARTIST FOLDBACK SOLO चुना हुआ foldback सोर्स को कंसोल solo सिस्टम के माध्यम से isolate करता है, जबकि simultaneously soloed अन्य सोर्सेज़ audible रहते हैं।

दो Foldback आउटपुट्स लाइन-लेवल हेडफ़ोन distribution या similar performer-मॉनिटरिंग सिस्टम्स फ़ीड करने के लिए intended हैं।

आगे Communications, Metering और Solo पर जाएँ।
