Control Room、Studio、Foldback

Control Room モニタリング​

Control Room Monitoring セクションでは、エンジニアが聴くソースを選択し、Main または Alt モニター出力へルーティングします。

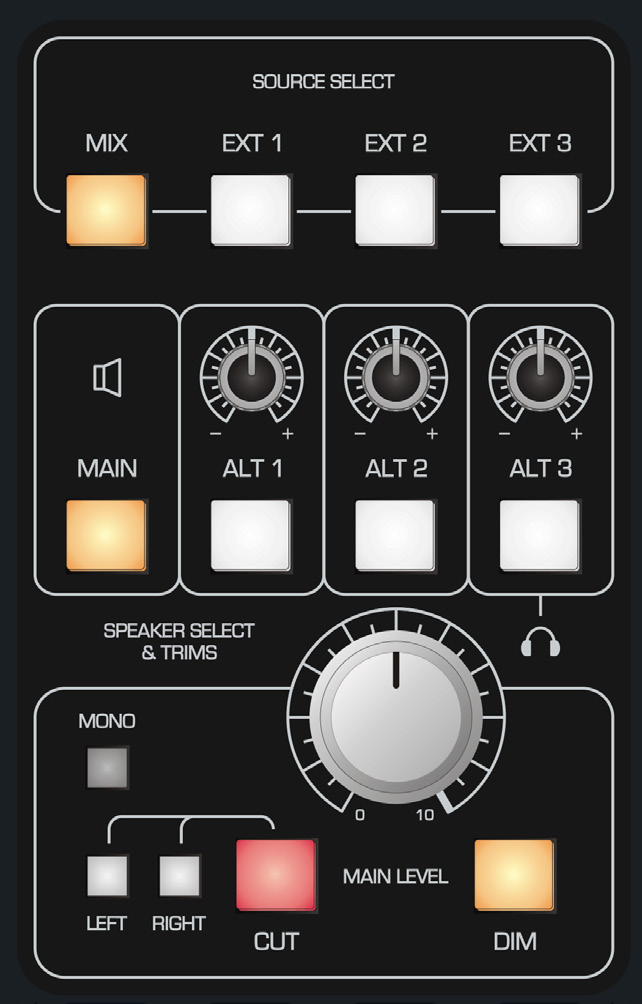

ASP8024-HE の Control Room モニタリングコントロール

ソース選択​

ソース選択ボタンで、Control Room でモニターするオーディオを選びます。

  • MIX — ステレオ Mix Bus。
  • EXT 1、EXT 2、EXT 3 — マスターコネクターパネルにある3系統のステレオ External Input。

モニター出力先とレベルコントロール​

  • MAIN — 選択したソースを Main モニター出力へ送ります。通常はメインの Control Room モニターを接続します。
  • ALT 1、ALT 2、ALT 3 — 選択したソースを各 Alt モニター出力へ送ります。
  • 各 ALT 1–3 trim control — Alt モニターのレベルを Main モニターシステムに合わせます。
  • MAIN LEVEL — 選択したモニター出力先の通常の Control Room リスニングレベルを調整します。
  • ALT 3 を選択すると、Master Meter セクションに内蔵されたリファレンス・ヘッドホン出力にも信号が送られます。

モニターチェックとレベル低減​

  • MONO — 左右のモニターチャンネルを合成し、モノラル互換性を確認します。
  • LEFT / RIGHT / CUT — 左、右、または両方のモニターチャンネルをミュートし、ミックスの各側を個別に確認します。
  • DIM — モニターレベルを所定量下げます。トークバック使用時にも自動的に有効になり、フィードバックを抑えてトークバックを聴き取りやすくします。

通常のリスニング音量は Control Room のレベルコントロールで調整してください。ステレオ Master Fader は実際の Mix Output レベルを変更するため、通常は 0 dB のままにします。

Live Room と Foldback​

Studio Loudspeaker / Artist Foldback セクションでは、選択したコンソールソースを、エンジニアの通常のモニターレベルとは独立して演奏者へ送ります。

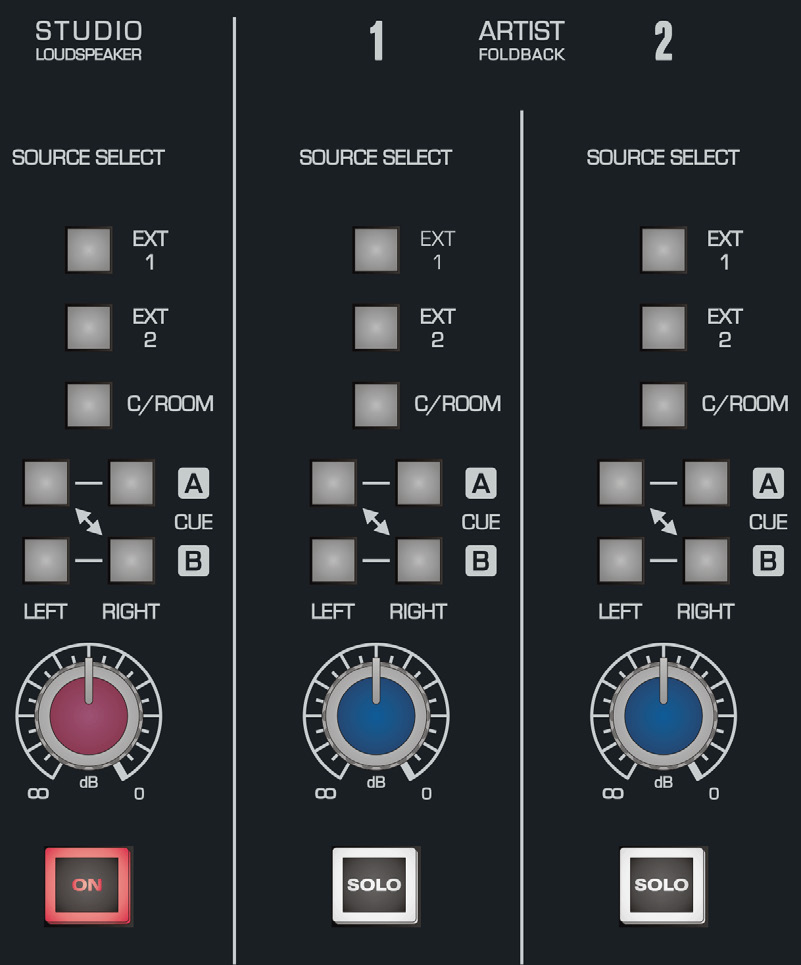

ASP8024-HE の Live Room / Foldback コントロール

ソース選択​

選択できるソースは次のとおりです。

  • EXT 1 — External Input 1。
  • EXT 2 — External Input 2。
  • C/ROOM — 現在の Control Room 出力。演奏者がエンジニアと同じ信号を聴くことができます。
  • CUE A — Cue A Bus。
  • CUE B — Cue B Bus。

Cue A と Cue B は Foldback の左または右へルーティングできるため、モノラルまたはステレオの演奏者用ミックスを作成できます。

Foldback レベル​

Foldback レベルコントロールは、各 Foldback 出力をオフから 0 dB まで調整します。

Studio Loudspeaker​

STUDIO LOUDSPEAKER ON で Live Room の Studio Loudspeaker 出力をオン／オフします。リアパネルの Studio 出力はラインレベルのため、パッシブスピーカーには適切なアンプが必要です。

Artist Foldback Solo​

ARTIST FOLDBACK SOLO は、選択した Foldback ソースをコンソールの Solo システムで分離して確認します。同時に Solo されている他のソースは引き続き聴こえます。

2系統の Foldback 出力は、ラインレベルのヘッドホン分配システムなど、演奏者用モニタリングシステムへ送ることを想定しています。

Communications、メータリング、Solo に進んでください。
