コネクターパネルと電源
コネクターパネル
コネクターパネルは、ASP8024-HE とマイク、楽器、コンバーター、モニター、アウトボード機器、録音システムを接続します。入力と出力には、RFI 除去回路を備えた電子バランス方式またはグラウンドセンシング方式の回路を採用しています。
チャンネル接続

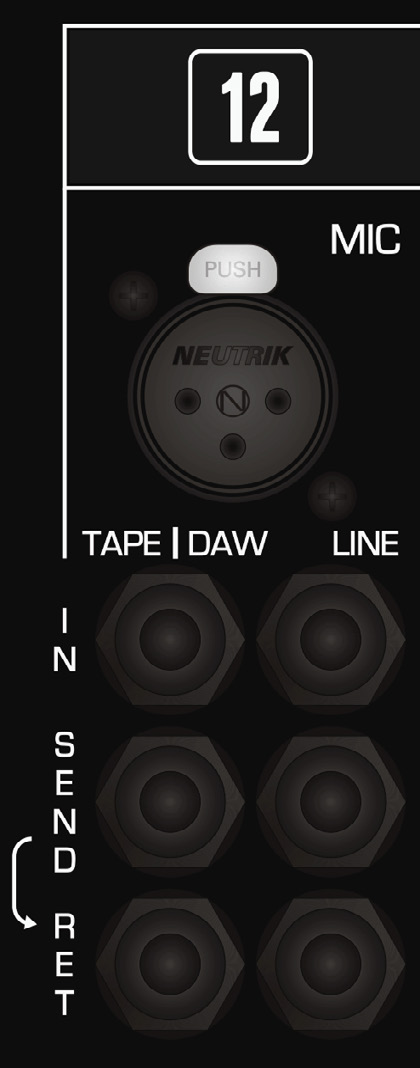

各標準入力チャンネルには次の接続があります。
- MIC — XLR マイク入力。
- LINE — ラインレベルのチャンネル入力。
- TAPE/DAW — ラインレベルの再生リターン。
- Mic/Line インサートセンド／リターン。
- DAW/Tape インサートセンド／リターン。
インサートセンドは、通常の信号経路を中断せずに使用できます。インサートリターンに接続すると、ノーマル接続された信号経路が切り離され、リターン信号に置き換わります。CH FLIP を使用しても、2つのソース回路間で物理的なインサートポイントが移動することはありません。
オプションのパッチベイを装着した場合、リアのチャンネルパネルには通常 Mic / Line 入力が残り、Tape/DAW リターンとインサート接続はパッチベイに配置されます。
モニタリング、Foldback、Cue、Aux、EFX
マスターコネクターパネルには次の接続があります。

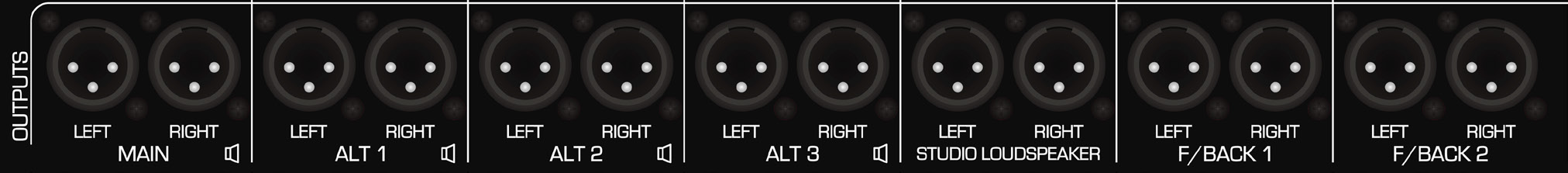

- MAIN モニター出力。
- ALT 1、ALT 2、ALT 3 モニター出力。
- STUDIO LOUDSPEAKERS 出力。
- FOLDBACK 1、FOLDBACK 2 ステレオ出力。

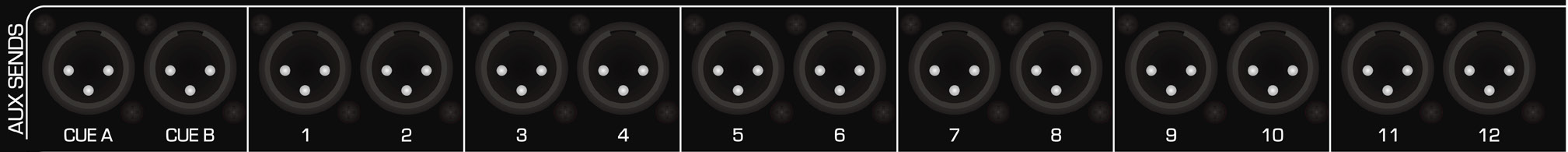

- CUE A、CUE B 出力。
- AUX SEND 1–12 出力。
- 4系統の STEREO EFX INPUTS。
- MAIN MIX INSERT 左／右センドとリターン。
Mix Insert は Heritage Output Card の後段、ステレオバスコンプレッサーの前段にあります。
サブグループ、Mix 出力、外部入力

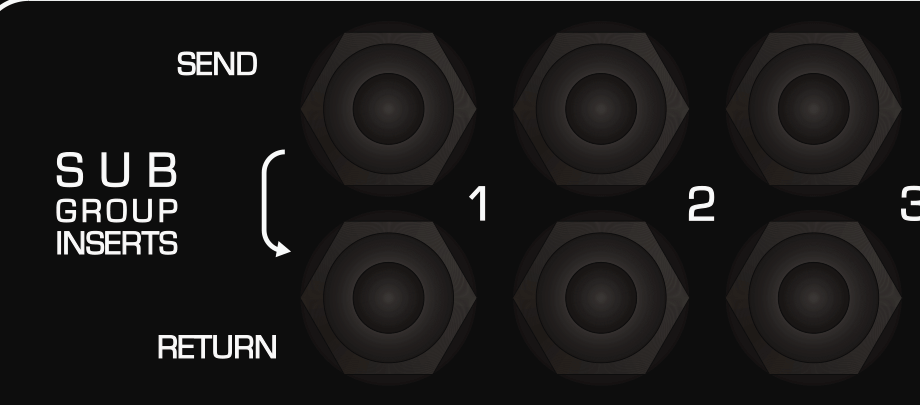

- 8つの各サブグループにインサートセンドとリターンがあります。
- ステレオ Mix Bus は、Master Fader の後段にある 3系統のステレオ Mix Outputs から出力されます。
- 3系統のステレオ External Inputs は、モニタリング／ソース選択システムへ送られます。
マルチトラック／サブグループ DB25 配線

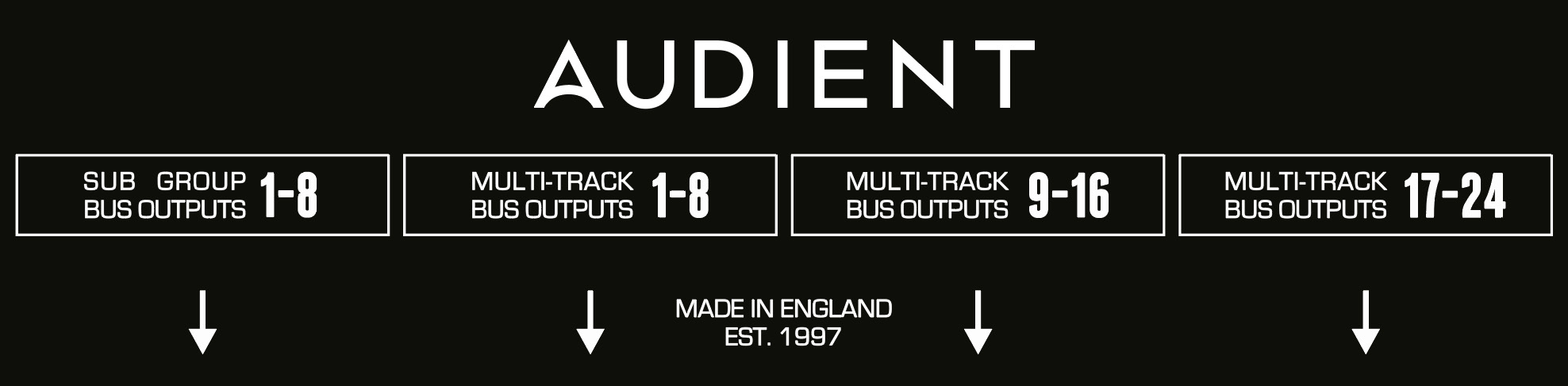

24系統のマルチトラック出力は、各8チャンネルずつ3つの DB25 コネクターに分かれています。4つ目の DB25 はサブグループ出力を伝送します。いずれも Tascam アナログ DB25 規格に準拠しています。
| 信号番号 | + ピン | - ピン | シールドピン |
|---|---|---|---|
| 1 / 9 / 17 | 24 | 12 | 25 |
| 2 / 10 / 18 | 10 | 23 | 11 |
| 3 / 11 / 19 | 21 | 9 | 22 |
| 4 / 12 / 20 | 7 | 20 | 8 |
| 5 / 13 / 21 | 18 | 6 | 19 |
| 6 / 14 / 22 | 4 | 17 | 5 |
| 7 / 15 / 23 | 15 | 3 | 16 |
| 8 / 16 / 24 | 1 | 14 | 2 |
指定されていないピンは接続されません。シールド接続はコンソール内部でまとめられ、シャーシアースへ接続されます。パッチベイのタイライン DB25 も同じ規格を使用します。
電源
ASP8024-HE は、ラックマウント型の ASP8120 Ultra 電源から給電されます。
電源レールとインジケーター

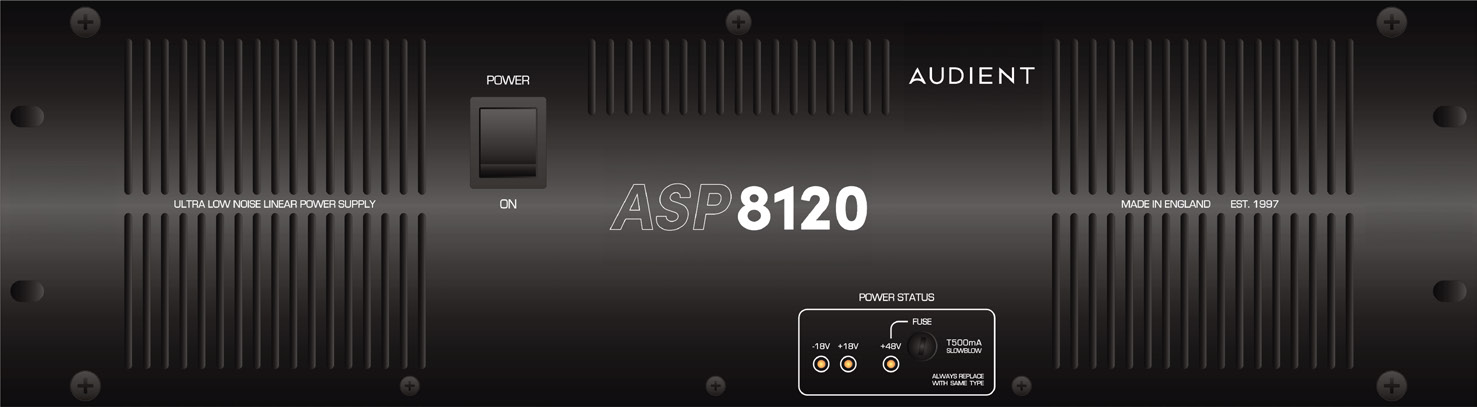

PSU はコンソールへ +18 V、-18 V、+48 V の電源レールを供給します。フロントパネルの LED で各レールの状態を確認できます。
フロントパネルの +48 V ヒューズは 500 mA スローブロー と指定されています。

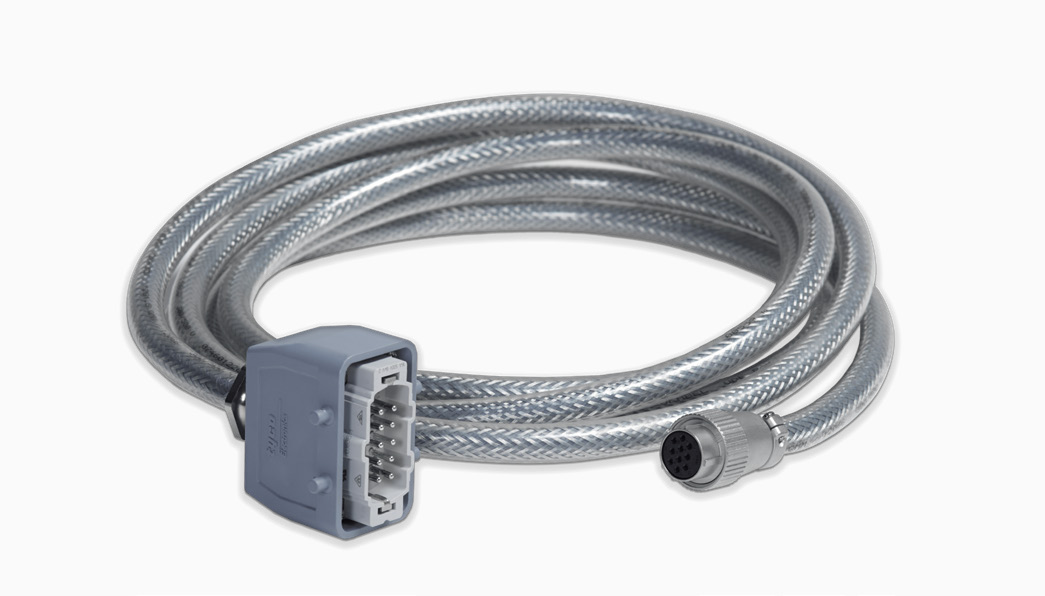

コンソールケーブルを接続する
- PSU の電源を切った状態で、コンソールコネクターをソケットの奥まで差し込みます。
- 2つの固定アームをコネクターにかぶせ、確実にロックします。
- 電源を入れる前に、ケーブルが緩まないことを確認します。
マニュアルでは、シールド付きコンソールケーブルの長さは約 4 metres と記載されています。
冷却と設置
ASP8120 Ultra は低ノイズファンを使用しているため、コントロールルーム内に設置できます。両方のファン開口部を塞がないでください。通気が妨げられない限り、上下に空きラックスペースを設ける必要はないとマニュアルに記載されています。

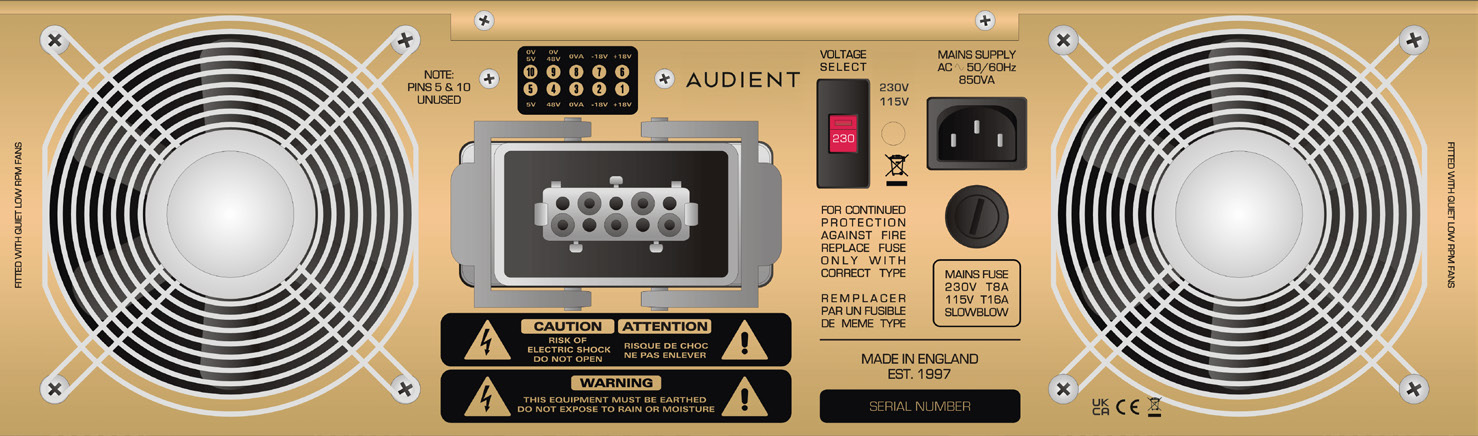

商用電源を接続する前に、PSU を使用地域の正しい電源電圧に設定してください。必ず PSU／ヒューズホルダーに記載された種類と定格、または最新の Audient サービス情報で指定された商用電源ヒューズを使用してください。
