オプションモジュールとアクセサリー

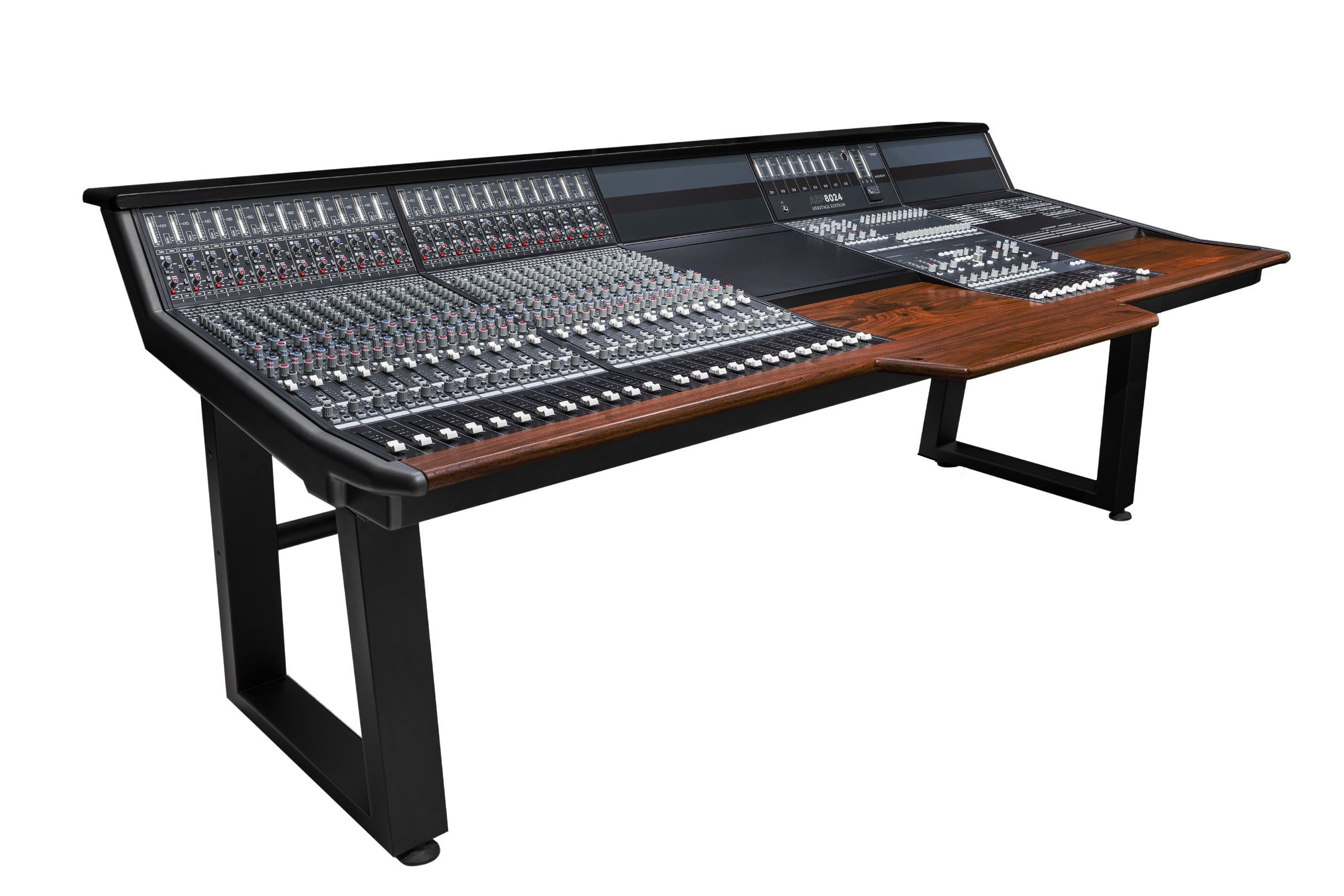

Producer’s Desk
Producer’s Desk は、キーボード、マウス、メモ、外部コントロールサーフェスなどを置く作業スペースをコンソールに追加します。中央、またはアシスタント／プロデューサー用として側面に配置できます。
マニュアルでは、2台の Producer’s Desk モジュールを横に並べて Double PD として設置し、大型のコントロールサーフェス用に十分なスペースを確保できると説明しています。

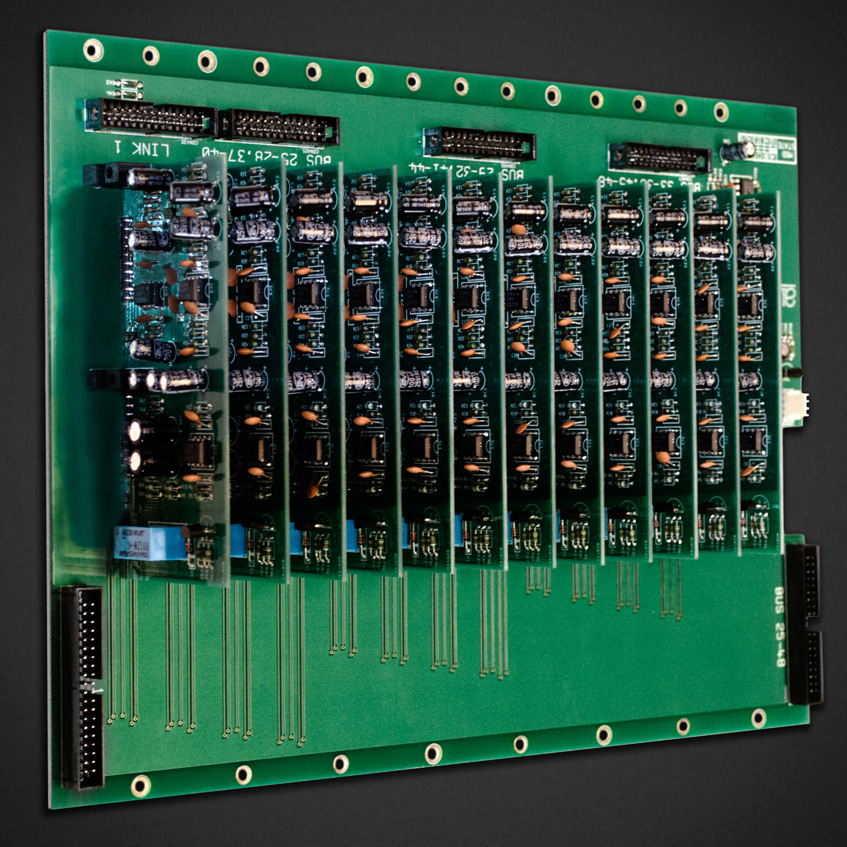

48 バス Mod／バスリンク/DFA
48 バス Mod はマルチトラックバス 25–48 を追加します。
- チャンネル 1–24 はバス 1–24 にアクセス。
- チャンネル 25 以降は Bus Split モードでバス 25–48 にアクセス。
- バス 25–48 には Bus Master Trim がなく、ユニティゲインでコンソールから出力。
- ステレオ EFX 入力はバス 1–24 のみにルーティング。

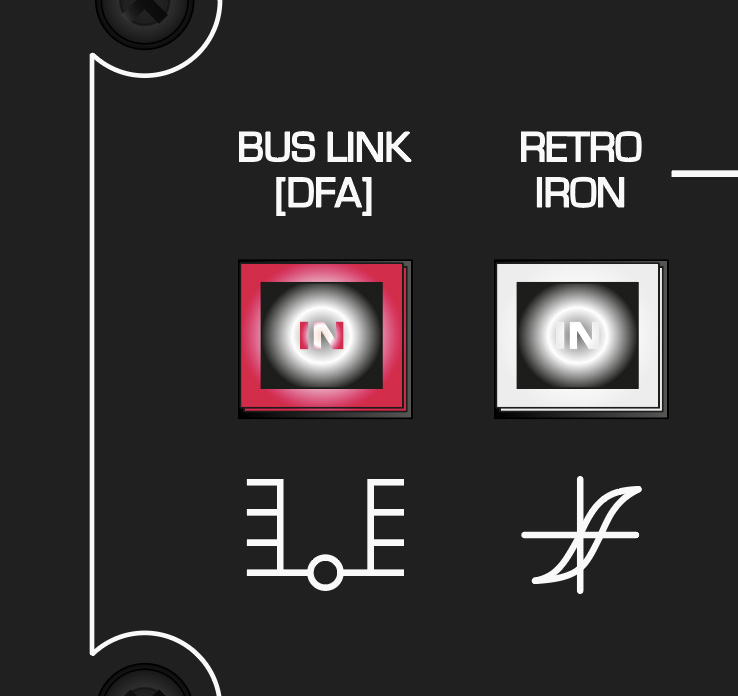

BUS LINK を有効にすると、バス 25–48 のコンバイナーがバス 1–24 にサミングされ、コンソール全体で標準的な24バス操作が可能になります。
48 バス Mod が装着されていない場合、同じコントロールは DFA として表示されます。

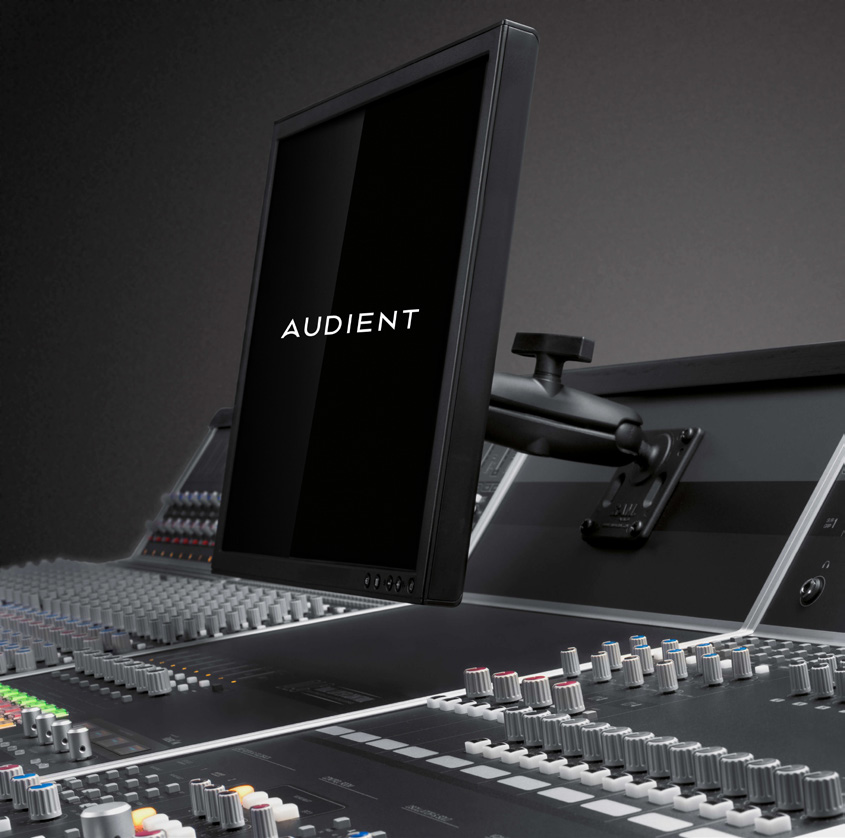

VESA スクリーンマウント
VESA マウントは、75 mm / 100 mm の取付パターンに対応し、最大 19インチ の TFT ディスプレイを取り付けられます。
- 付属の4本のネジでマウントを画面背面へ取り付けます。
- アセンブリをコンソールのボールジョイントへ再装着します。
- クランプを少し緩め、ディスプレイ位置を調整します。
- クランプを確実に締め直します。

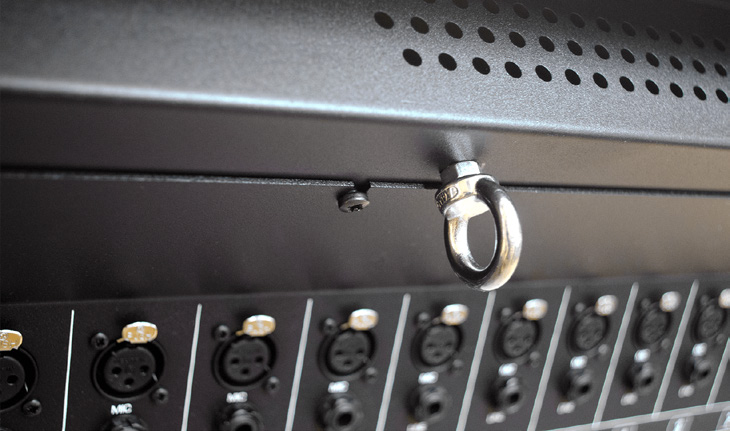

Cable Entry メーター Pod
Cable Entry Meter Pod は、ケーブルをコンソール内部へ通し、よりすっきりと設置できるようにします。
手順:
- コンソール底面の長方形ブランキングパネルのネジを外します。
- リアコネクターパネルのネジを慎重に外して下げ、必要に応じてケーブルフックを取り外します。
- コンソール背面の内側から、上部木製トリム底面のネジを外します。
- Cable Entry Meter Pod を取り付けるコンソールバケットの水平／垂直金属トリムを外します。
- メーター Pod を前方へ傾け、ブランキングパネルを外した開口部へ向けてケーブルを通します。
内部アクセス
この手順はコンソールパネルを外し内部アセンブリ周辺で作業します。開始前にコンソールの電源を切り、電源から切り離してください。安全に作業できる能力がない場合は Audient Support または認定された技術者へ連絡してください。
技術仕様 に進んでください。
