可选模块与配件

Producer's Desk​

ASP8024-HE Producer's Desk 选件

Producer's Desk 为调音台增加工作空间，可放置键盘、鼠标、笔记或外部控制表面。它可以安装在中央，也可以安装在一侧供助理/制作人使用。

手册指出，可将两个 Producer's Desk 模块并排安装为 Double PD，从而为更大型的控制表面提供足够空间。

48 Bus Mod 与 Bus Link/DFA​

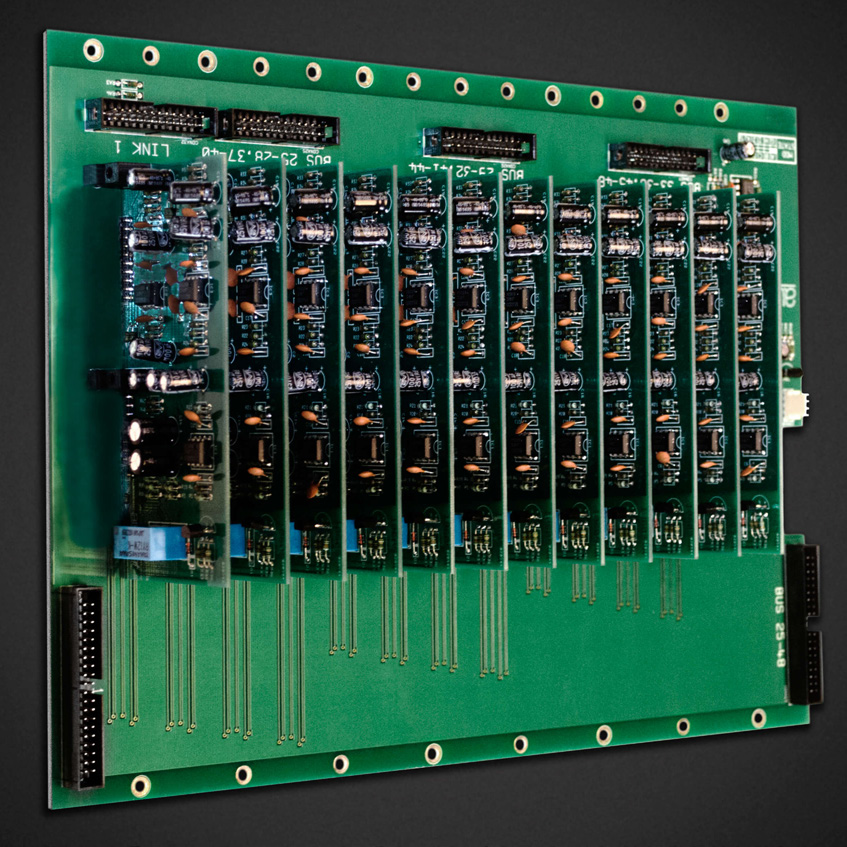

ASP8024-HE 48 Bus Mod

48 Bus Mod 增加 Multitrack Bus 25–48。

  • 通道 1–24 使用 Bus 1–24。
  • 通道 25 及以上在 Bus Split 模式下使用 Bus 25–48。
  • Bus 25–48 不提供 Bus Master Trim，并以 Unity Gain 输出调音台。
  • Stereo EFX Input 只能路由到 Bus 1–24。

启用 BUS LINK 后，25–48 Bus Combiner 会汇入 Bus 1–24，从而让整台调音台恢复标准 24-Bus 工作方式。

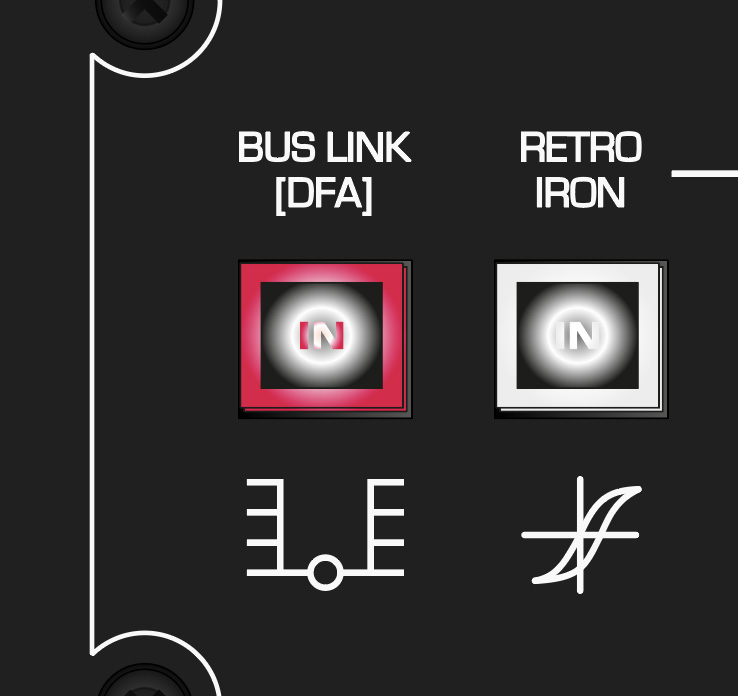

ASP8024-HE Bus Link DFA 控制

未安装 48 Bus Mod 时，同一个控制会显示为 DFA。

VESA 屏幕支架​

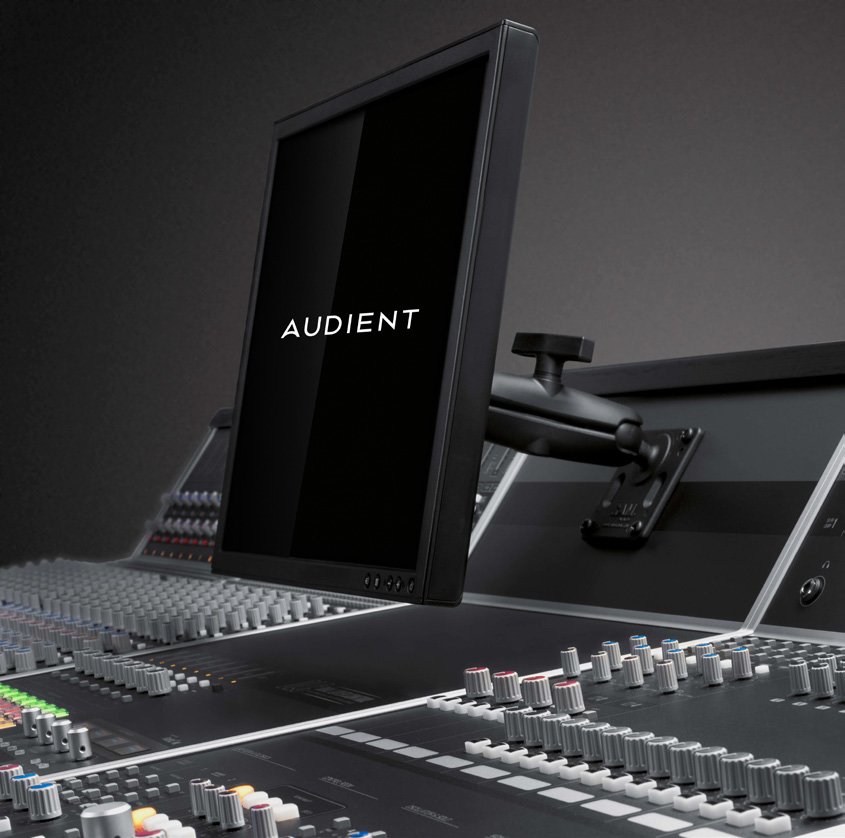

ASP8024-HE VESA 屏幕支架

VESA 支架支持 75 mm 和 100 mm 安装孔位，并按规格支持最大 19 英寸的 TFT 显示器。

  1. 使用随附的四颗螺丝将支架固定到显示器背面。
  2. 将组件重新安装到调音台球形接头上。
  3. 稍微松开夹具以调整显示器位置。
  4. 重新牢固拧紧夹具。

Cable Entry Meter Pod​

ASP8024-HE Cable Entry Meter Pod

Cable Entry Meter Pod 允许线缆穿过调音台，从而获得更整洁的台面安装效果。

按以下步骤操作：

  1. 拧下调音台底部的矩形盖板。
  2. 小心拧下并放低后部接口面板，并根据需要拆下 Cable Hook。
  3. 从调音台后部内部拆下顶部木质饰条下方的螺丝。
  4. 拆下包含 Cable Entry Meter Pod 的 Console Bucket 上的水平和垂直金属饰条。
  5. 将 Meter Pod 向前倾斜，并将线缆送向拆下盖板后留下的开口。
内部操作

此操作需要拆下调音台面板，并在内部组件周围作业。开始前请关闭调音台并断开电源。如果你没有足够能力安全完成操作，请联系 Audient Support 或经认可的技术人员。

继续阅读 技术规格。
