调音台布局与 In-Line 架构

调音台布局​

ASP8024-HE 控制面板由重复排列的 Input Channel 和中央 Master 区域组成。根据订购配置，可选模块可以占用额外的 Bucket。

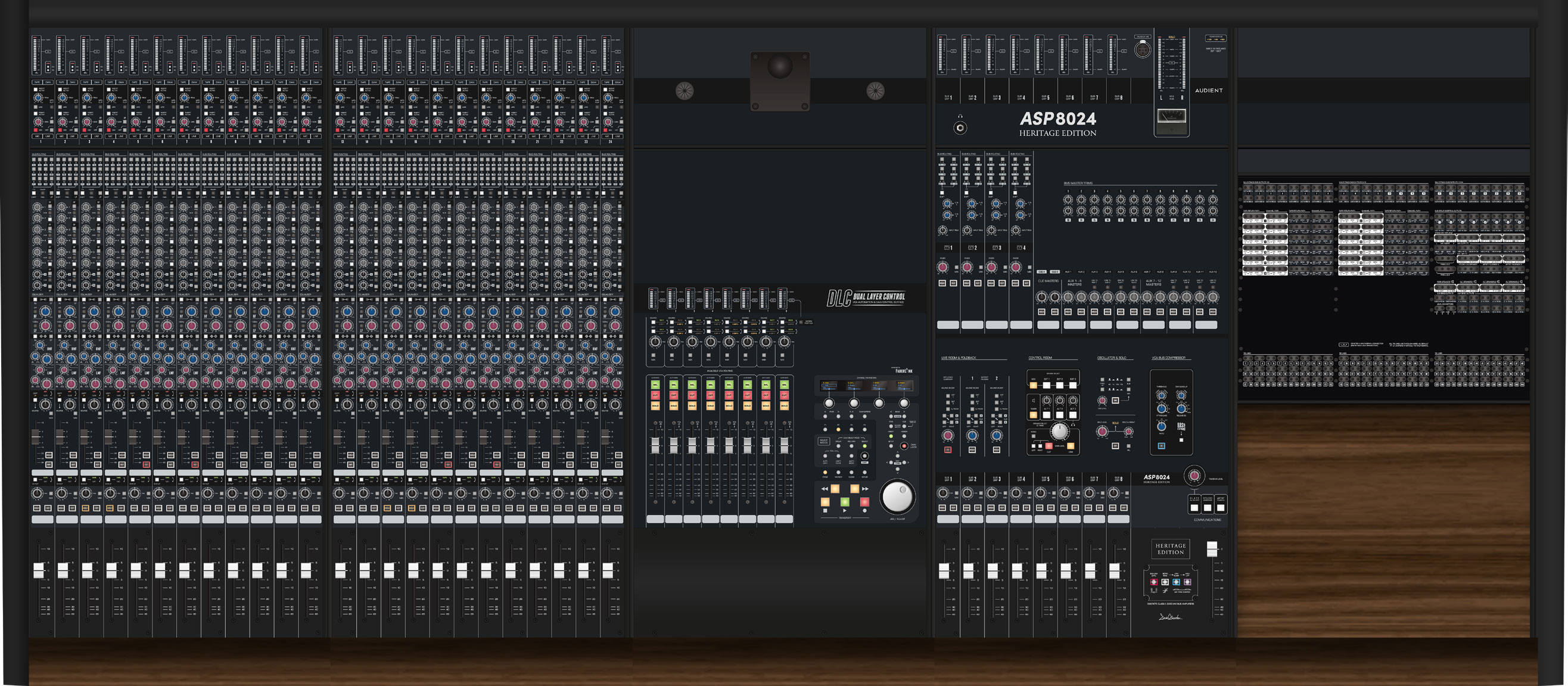

ASP8024-HE 调音台布局，显示 Input Channel、Master Section 和可选模块

Input Channel 区域​

每个 Input Strip 从上到下包括：

  • Input Meter
  • Mic/Line 与 DAW/Tape Input 控制
  • Multitrack Bus Routing Matrix
  • Aux 和 Cue Send
  • 四段 EQ
  • Short Fader 控制
  • Long Fader 控制

Master 区域​

Master Section 包括：

  • Stereo EFX Return
  • Bus Master Trim
  • Cue 和 Aux Master
  • 八个 Subgroup Fader
  • Heritage Output Card 控制
  • Stereo Bus Compressor
  • Master Fader
  • Control Room 监听
  • Studio 与 Foldback 监听
  • Talkback 和通讯
  • Master/Subgroup 电平显示
  • Oscillator 和 Solo Master 功能

可选区域​

根据配置，调音台还可包括：

  • Dual Layer Control (DLC)
  • On-board Patchbay
  • Producer's Desk / Script Tray
  • VESA Screen Pod
  • Cable Entry Meter Pod
  • 未安装可选模块时使用的 Blank Pod

In-Line 架构​

录音通常会经历 Tracking、Editing 和 Mixing。ASP8024-HE 采用 In-Line 架构，因此在整个过程中，录音和回放路径可以始终保留在同一个通道条上。

一个通道中的两条路径​

  • Mic/Line Input 通常使用 Short Fader 路径。
  • DAW/Tape Return 通常使用 Long Fader 路径。
  • CH FLIP 交换这两个信号源。

在 LF 与 SF 之间共享通道功能​

通道条经过有意拆分，使不同功能可以同时服务不同路径。

默认情况下：

  • Bus Routing 使用 SF 路径。
  • Aux、Cue Send 和 EQ 使用 LF 路径。

各部分的本地 LF/SF 分配开关允许改变这些默认设置。Shelf EQ 和 Parametric EQ 部分可独立分配。

例如，人声可以在 SF 路径上通过 Shelf EQ 录制，而 LF 路径上的 DAW Return 则使用 Parametric Mid 和推子后的 Reverb Send。同时，Cue Send 可以从 SF 输入获取信号，建立 Artist Foldback Mix。

这种拆分和 Flip 通道的能力，使调音台能够在 Tracking 期间建立 Monitor Mix，而不会改变实际录制的信号。
