接口面板与电源

接口面板​

接口面板用于将 ASP8024-HE 与麦克风、乐器、转换器、监听系统、外部设备和录音系统连接。输入和输出采用电子平衡或 Ground-Sensing 拓扑，并配有 RFI 抑制网络。

通道连接​

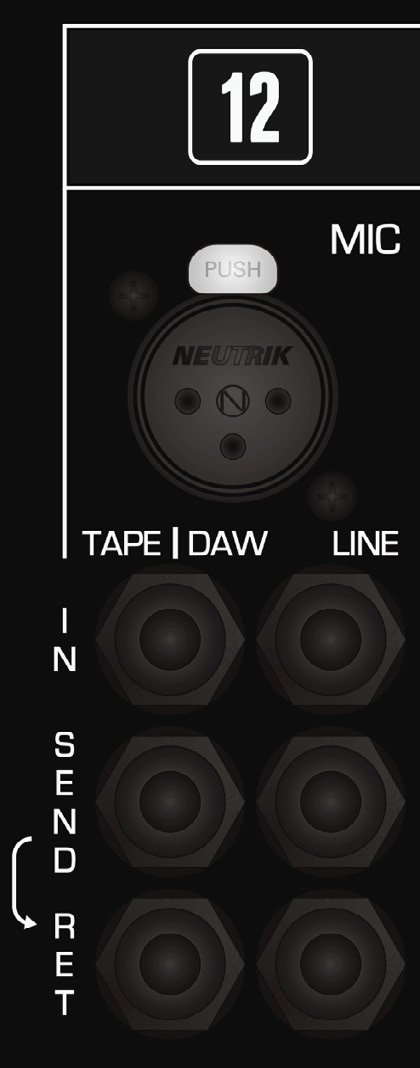

ASP8024-HE 通道后部接口面板

每个标准输入通道提供：

  • MIC - XLR 麦克风输入。
  • LINE - 线路电平通道输入。
  • TAPE/DAW - 线路电平回放返回。
  • Mic/Line Insert Send 和 Return。
  • DAW/Tape Insert Send 和 Return。

Insert Send 可在不中断正常信号路径的情况下使用。连接到 Insert Return 会断开常态连接的信号路径，并以返回信号替代。CH FLIP 不会在两条源信号电路之间移动物理 Insert 点。

配有 Patchbay 的调音台

安装可选 Patchbay 后，后部通道面板通常仍保留 Mic 和 Line 输入，而 Tape/DAW Return 与 Insert 连接则通过 Patchbay 提供。

Monitoring、Foldback、Cue、Aux 和 EFX​

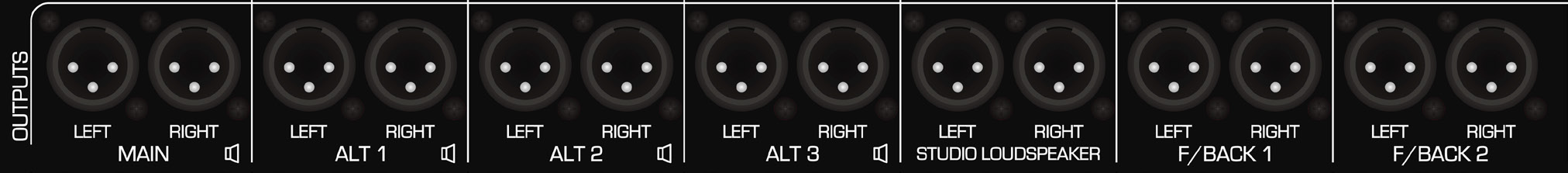

ASP8024-HE Main、Alternate、Studio 和 Foldback 接口

Master 接口面板提供：

  • MAIN 监听输出。
  • ALT 1、ALT 2 和 ALT 3 监听输出。
  • STUDIO LOUDSPEAKERS 输出。
  • FOLDBACK 1 和 2 立体声输出。
  • CUE A 和 CUE B 输出。
  • AUX SEND 1–12 输出。
  • 四组 STEREO EFX INPUTS。
  • MAIN MIX INSERT 左/右 Send 和 Return。

Mix Insert 位于 Heritage Output Card 之后、Stereo Bus Compressor 之前。

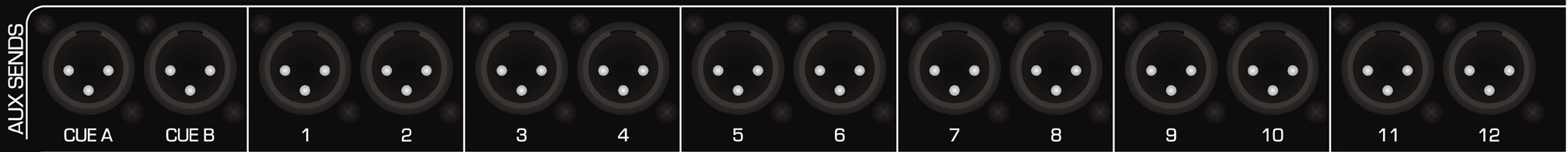

ASP8024-HE Cue、Aux 和 Stereo EFX 接口

Subgroup、Mix Output 和 External Input​

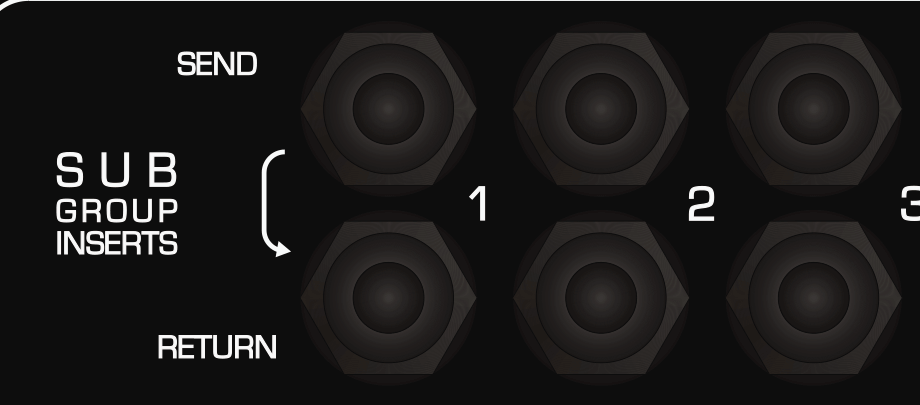

ASP8024-HE Subgroup 与 Mix 接口面板
  • 八个 Subgroup 均配有 Insert Send 和 Return。
  • Stereo Mix Bus 在 Master Fader 之后提供 三组 Stereo Mix Output。
  • 三组立体声 External Input 可送入监听/源选择系统。

Multitrack 和 Subgroup DB25 接线​

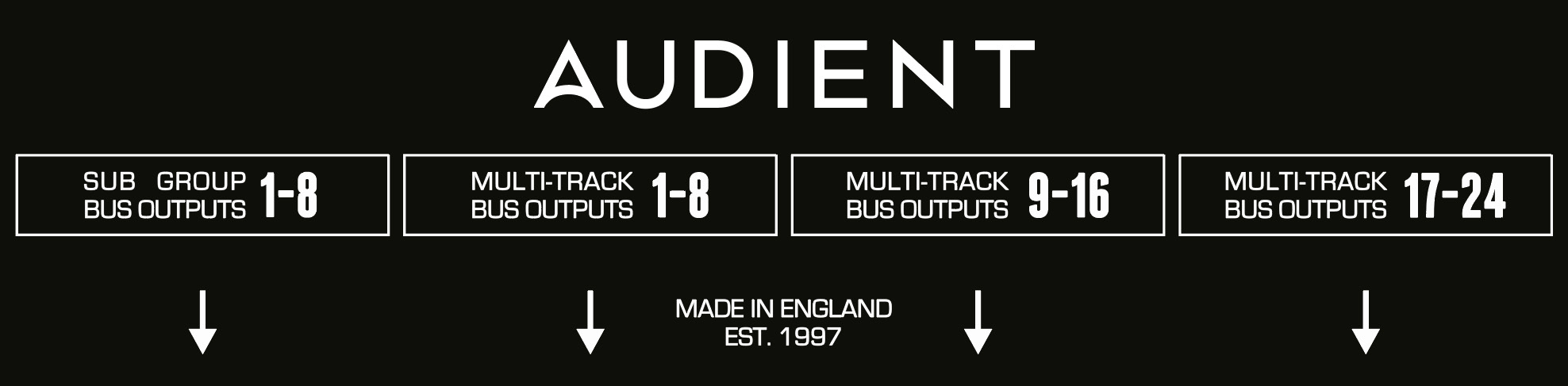

24 路 Multitrack Output 分布在三个 DB25 接口上，每个接口承载八个通道。第四个 DB25 承载 Subgroup Output。这些接口遵循 Tascam 模拟 DB25 接线标准。

ASP8024-HE Tascam DB25 Multitrack 接线表
信号编号+ 引脚- 引脚屏蔽引脚
1 / 9 / 17241225
2 / 10 / 18102311
3 / 11 / 1921922
4 / 12 / 207208
5 / 13 / 2118619
6 / 14 / 224175
7 / 15 / 2315316
8 / 16 / 241142

未指定的引脚不连接。屏蔽连接在调音台内部汇接并连接至机壳地。Patchbay Tie-Line DB25 使用相同标准。

电源​

ASP8024-HE 由机架式 ASP8120 Ultra 电源供电。

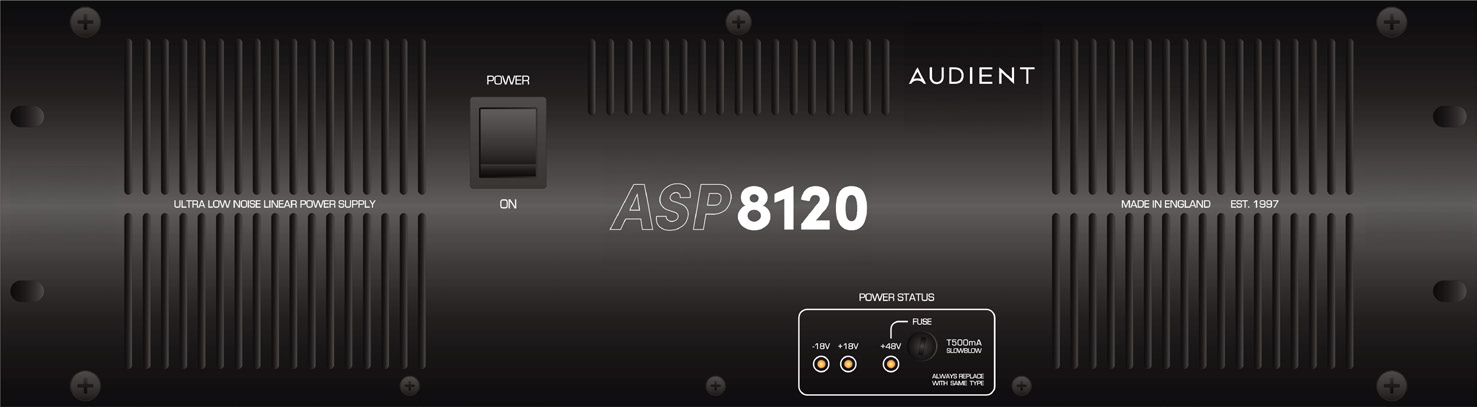

ASP8120 Ultra 电源前面板

电源轨与指示灯​

PSU 为调音台提供 +18 V、-18 V 和 +48 V 电源轨。前面板 LED 用于指示各电源轨状态。

前面板 +48 V 保险丝规格为 500 mA 慢断型。

连接调音台电源线​

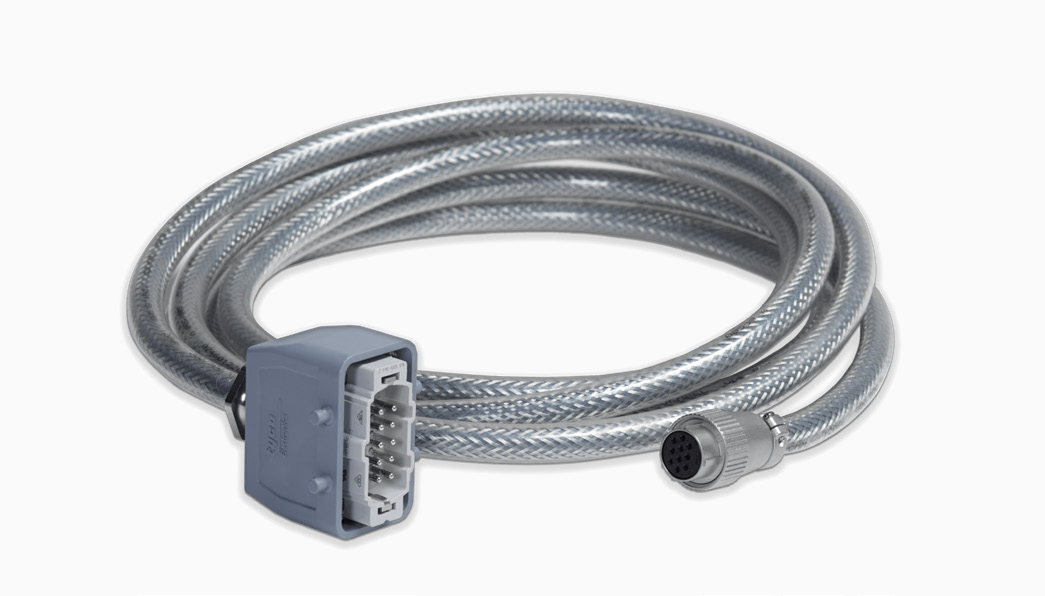

ASP8120 Ultra 调音台电源线连接
  1. 在 PSU 关闭的情况下，将调音台连接器完全推入插座。
  2. 将两个固定臂拉到连接器上，直至牢固锁定。
  3. 通电前确认线缆不会松脱。

手册说明，屏蔽式调音台电源线长度约为 4 米。

散热与安装​

ASP8120 Ultra 使用低噪声风扇，可安装在控制室内。请确保两个风扇开口均无遮挡。手册说明，只要气流不受阻，无需在其上方或下方预留空机架位。

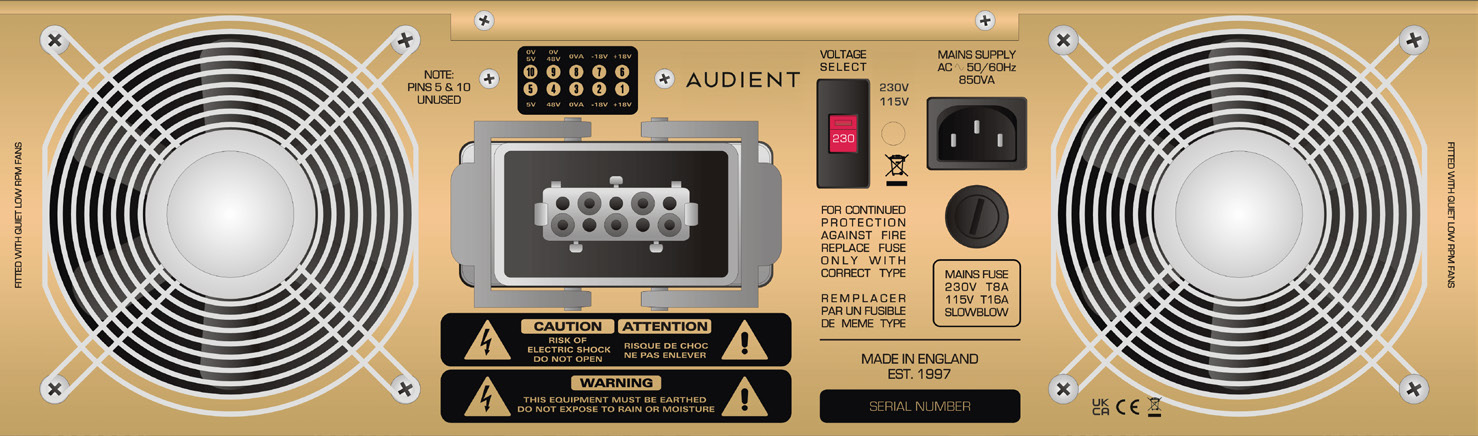

ASP8120 Ultra 后面板与调音台电源连接
市电电压与保险丝选择

接通市电前，请将 PSU 设置为当地正确的市电电压。务必使用 PSU/保险丝座上标示或当前 Audient 维修资料中指定的市电保险丝类型和额定值。

继续阅读 Tracking 与 Foldback。
