Control Room、Studio 与 Foldback

Control Room 监听​

Control Room Monitoring 部分选择工程师听到的内容，并将其路由到 Main 或 Alternate Monitor Output。

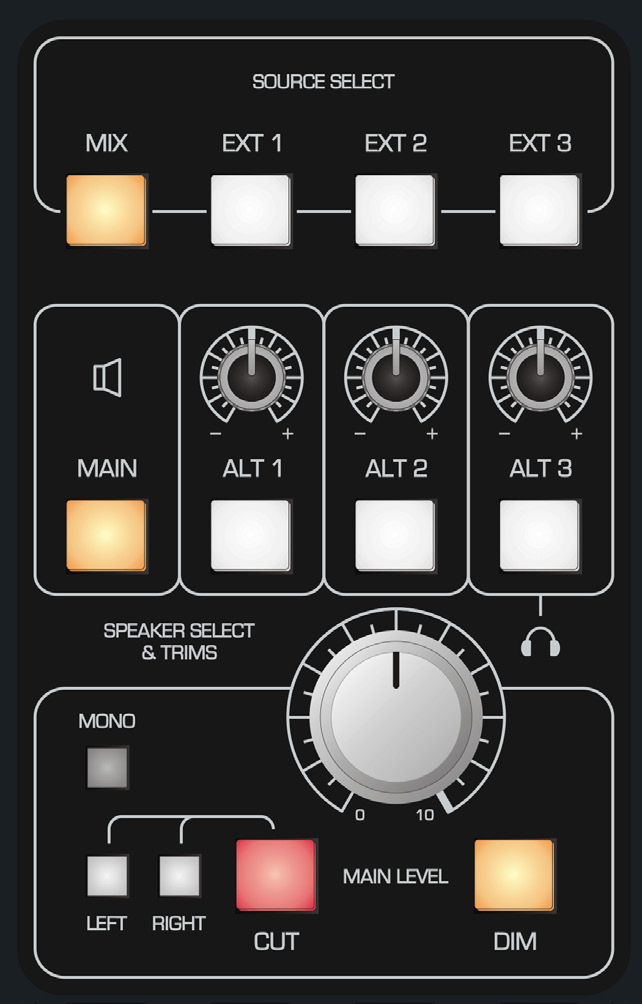

ASP8024-HE Control Room 监听控制

信号源选择​

Source Select 按钮用于选择 Control Room 中监听的音频：

  • MIX - Stereo Mix Bus。
  • EXT 1、EXT 2、EXT 3 - Master Connector Panel 上的三个 Stereo External Input。

Monitor Destination 与 Level 控制​

  • MAIN 将所选信号源路由至 Main Monitor Output，通常连接主要 Control Room Monitor。
  • ALT 1、ALT 2、ALT 3 将所选信号源路由至 Alternate Monitor Output。
  • 独立的 ALT 1–3 Trim Control 可将 Alternate Monitor 的电平与 Main Monitor System 匹配。
  • MAIN LEVEL 是所选 Monitor Destination 的正常 Control Room 监听音量控制。
  • 选择 ALT 3 时，还会馈送 Master Meter Section 中内置的 Reference Headphone Output。

Monitor 检查与电平降低​

  • MONO 将左右 Monitor Channel 求和，以检查单声道兼容性。
  • LEFT / RIGHT / CUT 可分别静音左、右或两侧 Monitor Channel，用于检查 Mix 的单独一侧。
  • DIM 按预设量降低 Monitor Level。使用 Talkback 时也会自动启用 DIM，有助于降低反馈并让 Talkback 更容易听清。

日常调整监听音量时应使用 Control Room Level 控制。Stereo Master Fader 会改变实际 Mix Output 电平，正常情况下应保持在 0 dB。

Live Room 与 Foldback​

Studio Loudspeaker 和 Artist Foldback 部分可将所选调音台信号源发送给表演者，并独立于工程师的正常 Monitor Level。

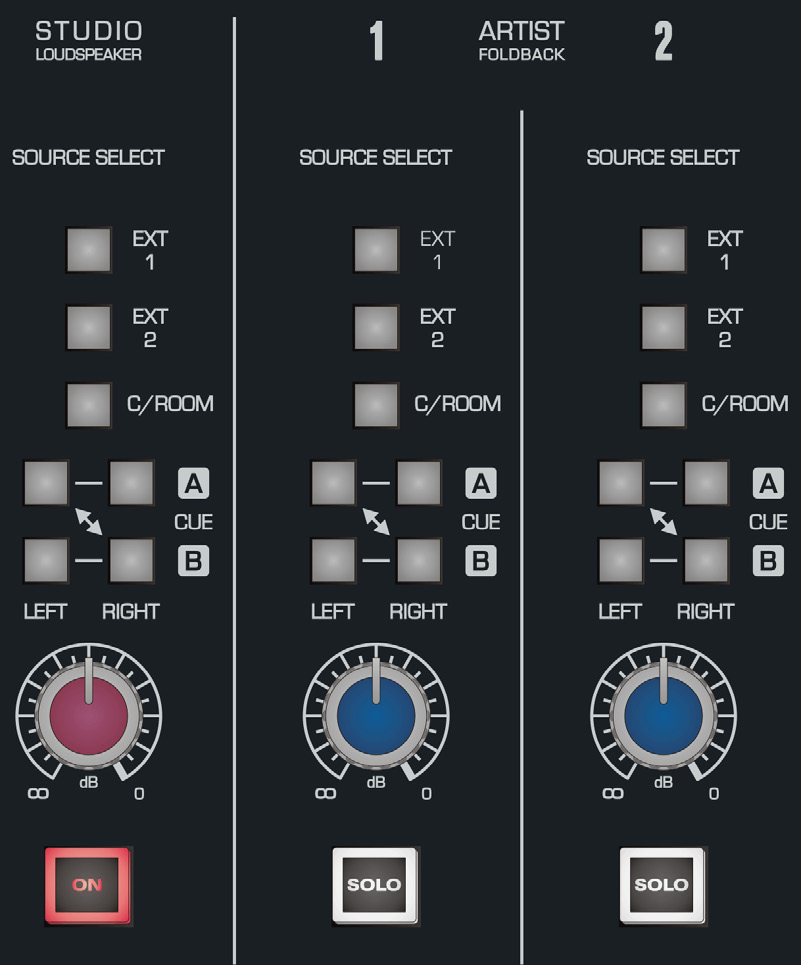

ASP8024-HE Live Room 与 Foldback 控制

信号源选择​

可用信号源包括：

  • EXT 1 - External Input 1。
  • EXT 2 - External Input 2。
  • C/ROOM - 当前 Control Room Output，使表演者能够听到工程师正在听的内容。
  • CUE A - Cue A Bus。
  • CUE B - Cue B Bus。

Cue A 和 Cue B 可路由至 Foldback 的左侧或右侧，因此可以建立单声道或立体声 Artist Mix。

Foldback Level​

Foldback Level 控制将各 Foldback Output 从关闭调节到 0 dB。

Studio Loudspeaker​

STUDIO LOUDSPEAKER ON 用于打开或关闭 Live Room Studio Loudspeaker Output。后部 Studio Output 为线路电平，因此被动扬声器需要适当的放大器。

Artist Foldback Solo​

ARTIST FOLDBACK SOLO 通过调音台 Solo System 隔离所选 Foldback 信号源，同时其他同时被 Solo 的信号源仍保持可听。

两路 Foldback Output 用于馈送线路电平耳机分配器或类似的表演者监听系统。

继续阅读 通讯、电平显示与 Solo。
