通讯、电平显示与 Solo

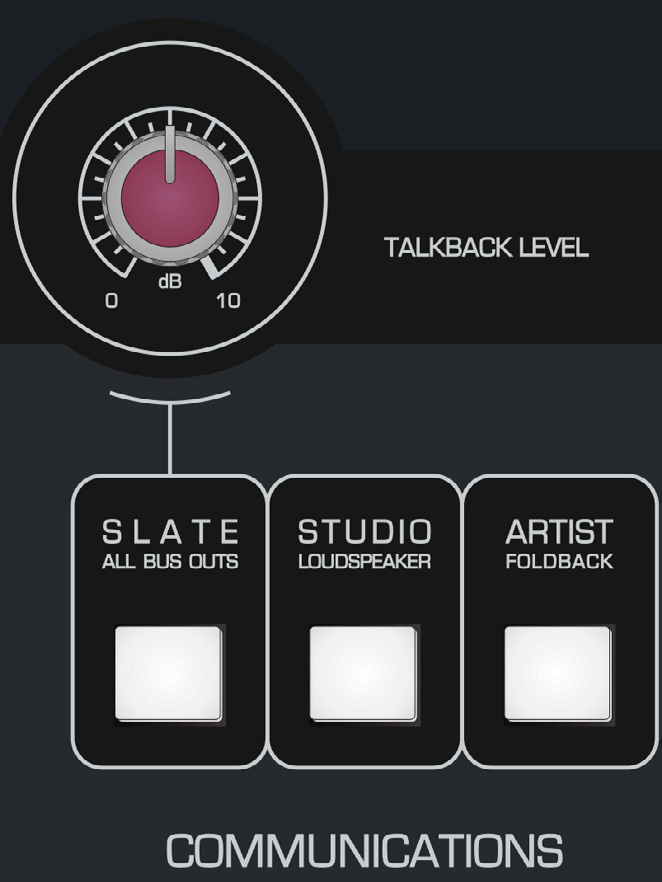

通讯​

Talkback 用于与录音室、Artist Foldback System 或 Multitrack Bus Output 通讯。

ASP8024-HE 通讯与 Talkback 控制

源手册指出，即使 Foldback 和 Studio Loudspeaker 路径的正常 Level 控制已调低，发送至这些路径的 Talkback 仍然可用。

每当启用某个 Talkback Destination 时，Control Room Monitor 都会自动 DIM。这样可以降低反馈风险并提高 Talkback 的可懂度，同时不会改变调音台的 Program Output。

控制​

  • TALKBACK LEVEL 设置 Talkback 麦克风电平。
  • SLATE BUS OUTPUTS 将 Talkback 发送给表演者以及所有 Multitrack Bus Output，使口头 Slate 信息可以被录制。手册列举 Take Number 或 Session Note 作为典型用途。
  • STUDIO LOUDSPEAKERS (SLS) 将 Talkback 发送至 Live Room Studio Loudspeaker Output。
  • ARTIST FOLDBACK 将 Talkback 发送至 Artist Foldback System。

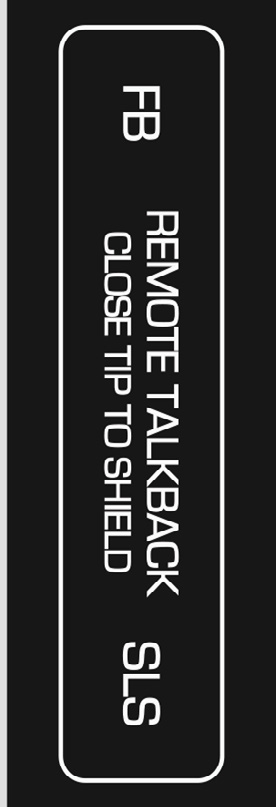

Remote Talkback​

ASP8024-HE 可通过外部 Latching Foot Switch 控制 Studio Loudspeaker 和 Artist Foldback Talkback。

  1. 使用合适的 Latching Foot Switch。手册以 Radial Tonebone BigShot SW2 为例。
  2. 使用 Jack Cable 将其连接到调音台后部的 Remote Talkback 接口，这些接口位于 Multitrack Output 右侧。
  3. 使用前确认 Destination 和 Talkback Level，尤其是在表演者佩戴耳机时。
ASP8024-HE Remote Talkback 连接

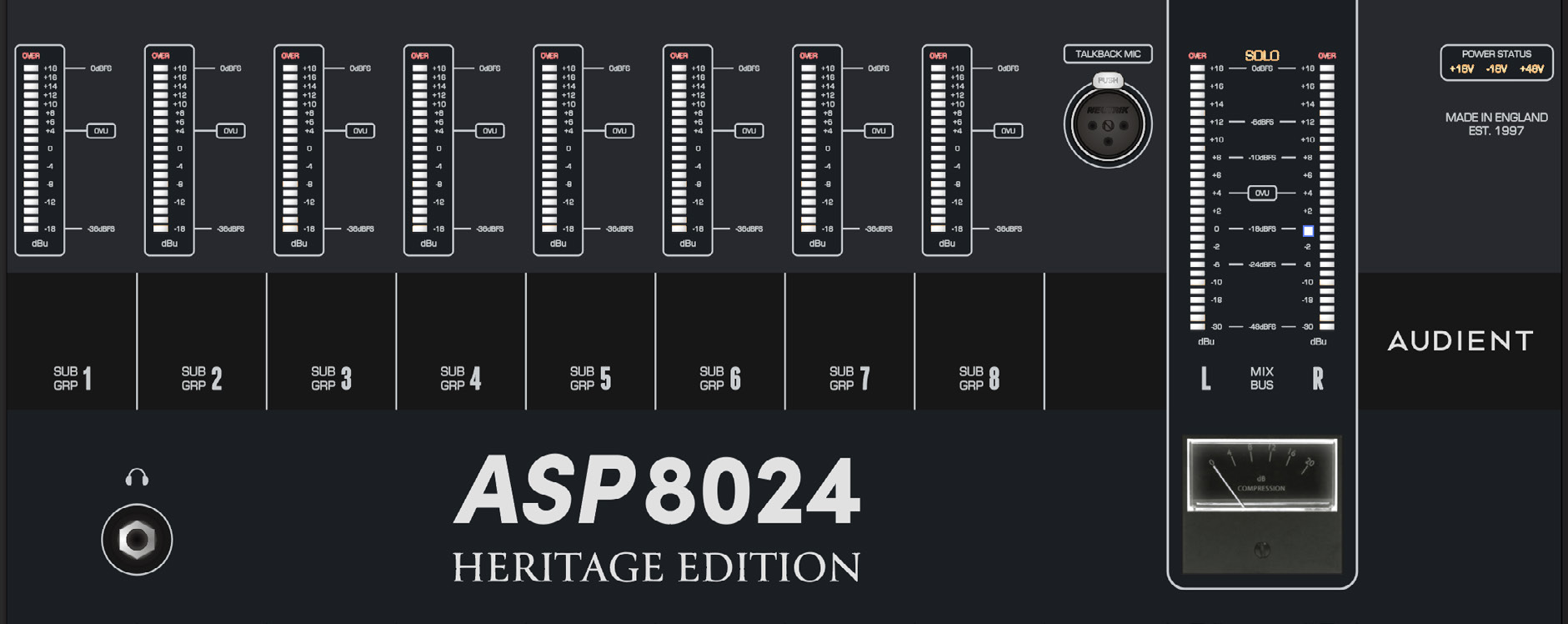

Master Meter​

Master Meter Section 将 Subgroup 和 Stereo Output 电平显示，与 Talkback 麦克风输入、调音台 Power Rail 状态、Reference Headphone Output 和 Compressor Gain Reduction Meter 集成在一起。

ASP8024-HE Master 与 Subgroup 电平表

Subgroup Meter​

八个 SUB GROUP METERS 显示各 Subgroup 的推子后电平。每个都配有 OVER 指示，用于提醒 Subgroup 正在接近 Headroom 上限。

Talkback 麦克风接口​

TALKBACK MIC XLR 可连接标准麦克风，并为电容麦克风提供 48 V 幻象供电。

可以通过移除 Master Meter Circuit Board 上的 Jumper LK1 在内部禁用此 Talkback XLR 的幻象供电。内部改动只能由具备相应资质的人员执行。

Main Meter​

MAIN METERS 显示 Master Fader 之后的 Stereo Mix Output，并包含 OVER 指示。

Power Rail 指示​

Rail 指示灯显示调音台各电源轨的状态。PSU 正常运行时，所需指示灯应点亮。如果 PSU 已开机但某个 Rail 指示灯熄灭，请联系 Audient Support 或合格维修人员，不要在缺少适当维修信息的情况下自行进行内部维修。

Reference Headphone Output​

Heritage Edition Headphone Amplifier 通过在 Control Room Section 选择 ALT 3 使用。前面板接口为标准 6.35 mm TRS Headphone Jack。

Gain Reduction Meter​

模拟 GAIN REDUCTION METER 显示 Stereo Bus Compressor 当前施加的压缩量。

Oscillator 与 Solo​

Master Section 包含四频 Oscillator，以及 AFL/PFL 与 Solo In Place 的 Master Control。

ASP8024-HE Oscillator 控制

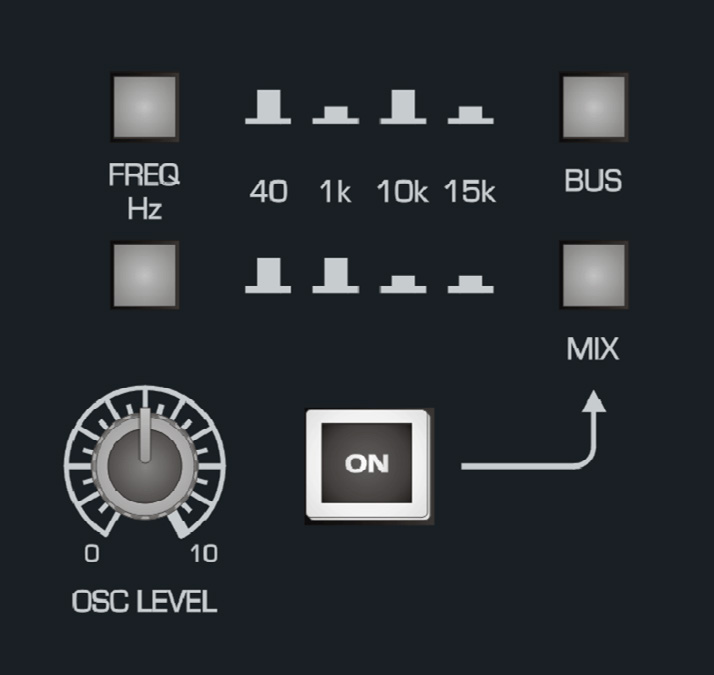

Oscillator​

内部 Oscillator 可分配至每一路 Multitrack Bus 或 Stereo Mix Bus。

  1. FREQ HZ - 两个 Frequency Button 按调音台上所示组合选择 40 Hz、1 kHz、10 kHz 或 15 kHz。
  2. BUS - 将 Oscillator 发送至每一路 Multitrack Bus Output。
  3. MIX - 将 Oscillator 发送至 Stereo Mix Bus。
  4. LEVEL - 设置 Oscillator Output Level。
  5. ON - 打开/关闭 Oscillator。

不需要 Oscillator 时应将其关闭，避免 Reference Tone 意外进入录音或监听路径。

ASP8024-HE Solo Master 控制

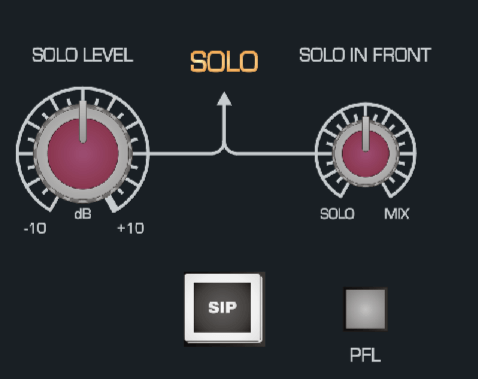

Solo Master 控制​

如果未启用 SIP，调音台会根据 AFL/PFL 选择运行于 AFL 或 PFL 模式。

  • SOLO LEVEL 设置整体 Solo Listen Level，范围约 -10 dB 至 +10 dB。
  • SOLO IN FRONT 在 AFL/PFL 模式下将 Solo Bus 与 Mix Bus 混合，使被 Solo 的信号可以在 Mix 环境中听到，而不是完全隔离。
  • SIP (SOLO IN PLACE) 从 Mix Bus 中切断所有未被 Solo 的通道。
  • PFL (PRE FADE LISTEN) 在 Fader 之前获取 Solo 信号，因此 Channel Fader 位置不会决定 Solo Level。
Solo In Place

SIP 会改变 Stereo Mix Bus，因此也会被 Mix Output 捕获。在录音或最终 Mix Capture 期间请谨慎使用。
