Communications, Metering 및 Solo

Communications​

Talkback은 Studio, Artist Foldback System 또는 멀티트랙 버스 출력과 통신하는 데 사용됩니다.

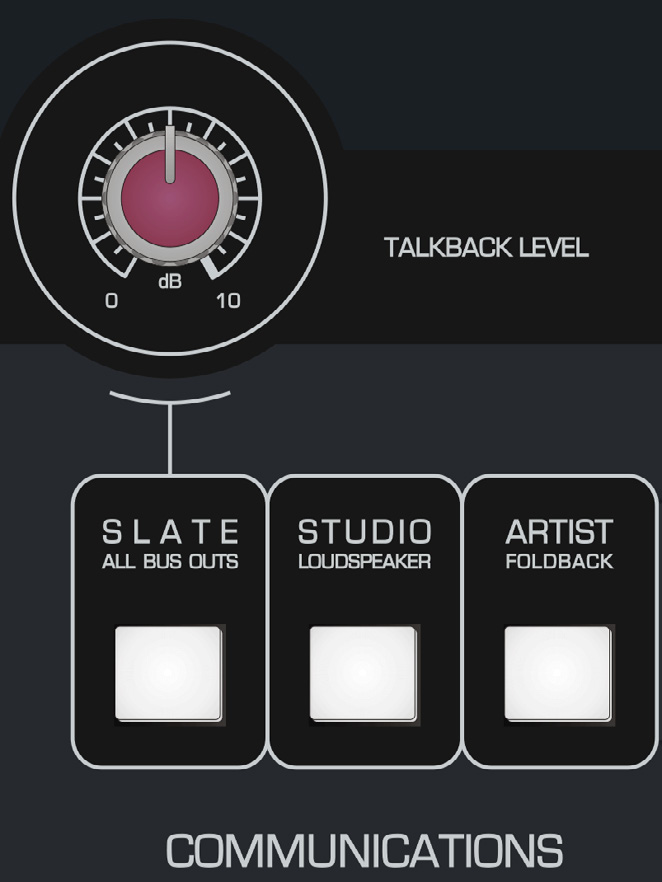

ASP8024-HE Communications 및 Talkback 컨트롤

소스 매뉴얼에는 Foldback 및 Studio Loudspeaker 경로의 일반 레벨 컨트롤을 내려도 해당 경로로의 Talkback은 계속 사용할 수 있다고 설명되어 있습니다.

Talkback 대상을 활성화할 때마다 Control Room Monitor가 자동으로 DIM됩니다. 이는 콘솔의 프로그램 출력을 변경하지 않으면서 피드백 위험을 줄이고 Talkback 신호를 더 명료하게 들리게 합니다.

컨트롤​

  • TALKBACK LEVEL은 Talkback 마이크 레벨을 설정합니다.
  • SLATE BUS OUTPUTS는 Talkback을 연주자와 모든 멀티트랙 버스 출력으로 보내 음성 Slate 정보를 녹음할 수 있게 합니다. 매뉴얼에서는 Take Number나 Session Note를 일반적인 용도로 제시합니다.
  • **STUDIO LOUDSPEAKERS (SLS)**는 Talkback을 Live Room Studio Loudspeaker 출력으로 보냅니다.
  • ARTIST FOLDBACK은 Talkback을 Artist Foldback System으로 보냅니다.

Remote Talkback​

ASP8024-HE는 외부 래칭 풋스위치로 Studio Loudspeaker 및 Artist Foldback Talkback을 제어할 수 있습니다.

  1. 적절한 래칭 풋스위치를 사용합니다. 예시로 Radial Tonebone BigShot SW2가 제시됩니다.
  2. 잭 케이블을 사용해 콘솔 후면, 멀티트랙 출력 오른쪽에 있는 Remote Talkback 커넥터에 연결합니다.
  3. 특히 연주자가 헤드폰을 착용한 경우 사용 전에 대상과 Talkback 레벨을 확인합니다.

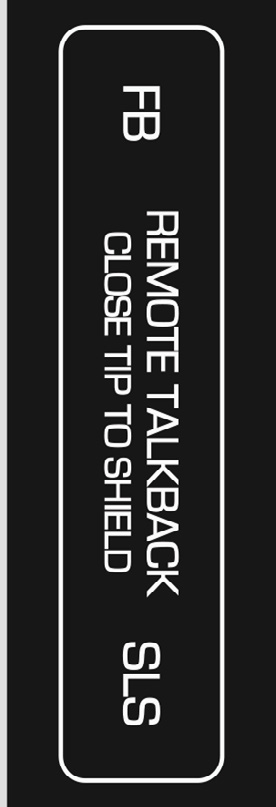

ASP8024-HE Remote Talkback 연결

Master Meter​

Master Meter 섹션은 Subgroup 및 Stereo Output Metering과 Talkback Microphone Input, 콘솔 Power Rail 상태, Reference Headphone Output 및 Compressor Gain Reduction Meter를 결합합니다.

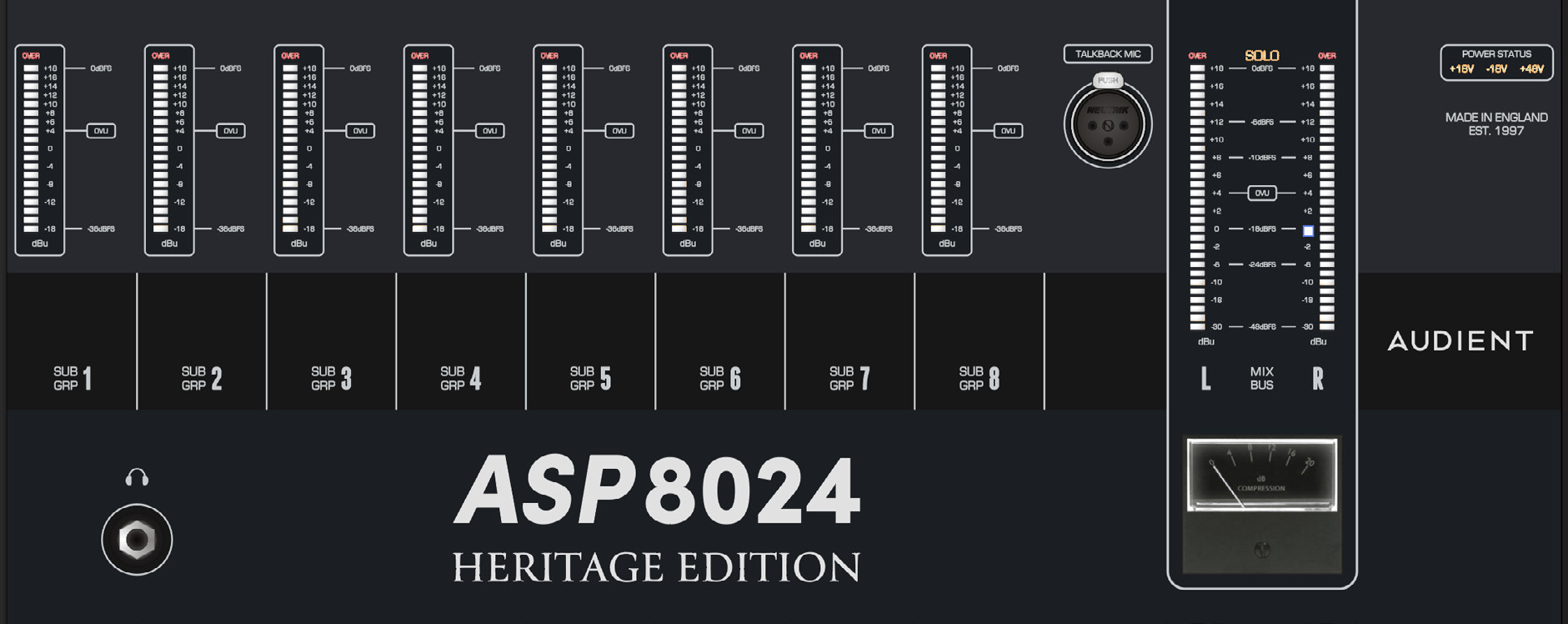

ASP8024-HE Master 및 Subgroup 미터

Subgroup Meter​

8개의 SUB GROUP METERS는 각 Subgroup의 Post-fader 레벨을 표시합니다. 각 미터에는 Subgroup이 헤드룸 한계에 가까워질 때 경고하는 OVER 표시가 있습니다.

Talkback Microphone 커넥터​

TALKBACK MIC XLR은 표준 마이크를 연결하며 콘덴서 마이크용 48 V 팬텀 파워를 제공합니다.

이 Talkback XLR의 팬텀 파워는 Master Meter 회로 보드의 LK1 점퍼를 제거하여 내부적으로 비활성화할 수 있습니다. 내부 변경은 적절한 자격을 갖춘 인원만 수행해야 합니다.

메인 미터​

MAIN METERS는 Master Fader 이후의 스테레오 Mix Output을 표시하며 OVER 표시를 포함합니다.

전원 레일 표시기​

전원 레일 표시기는 콘솔 전원 레일의 상태를 보여줍니다. PSU가 정상적으로 작동할 때 필요한 표시기가 점등되어 있어야 합니다. PSU에 전원이 공급되는 상태에서 레일 표시기가 꺼져 있다면 적절한 서비스 정보 없이 내부 수리를 시도하지 말고 Audient Support 또는 자격을 갖춘 서비스 담당자에게 문의하십시오.

레퍼런스 헤드폰 출력​

Heritage Edition 헤드폰 앰프는 Control Room 섹션에서 ALT 3를 선택해 사용할 수 있습니다. 전면 패널 연결은 표준 6.35 mm TRS 헤드폰 잭입니다.

게인 리덕션 미터​

아날로그 GAIN REDUCTION METER는 스테레오 버스 컴프레서가 적용하는 컴프레션 양을 표시합니다.

오실레이터 및 Solo​

마스터 섹션에는 4개 주파수의 오실레이터와 AFL/PFL 및 Solo In Place용 마스터 컨트롤이 있습니다.

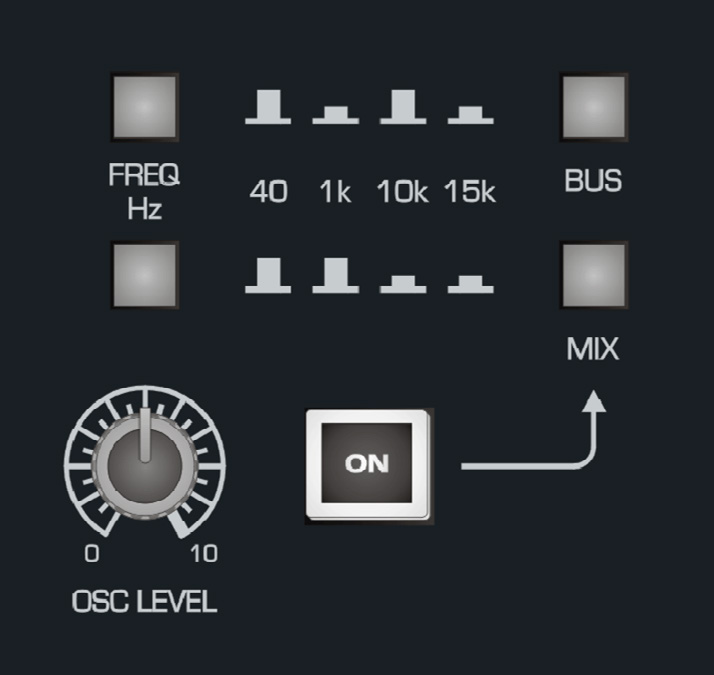

ASP8024-HE Oscillator 컨트롤

오실레이터​

내부 오실레이터는 모든 멀티트랙 버스 또는 스테레오 Mix Bus에 할당할 수 있습니다.

  1. FREQ HZ - 두 개의 주파수 버튼 조합을 사용해 콘솔에 표시된 대로 40 Hz, 1 kHz, 10 kHz 또는 15 kHz를 선택합니다.
  2. BUS - 오실레이터를 모든 멀티트랙 Bus Output으로 보냅니다.
  3. MIX - 오실레이터를 스테레오 Mix Bus로 보냅니다.
  4. LEVEL - 오실레이터 출력 레벨을 설정합니다.
  5. ON - 오실레이터를 켜거나 끕니다.

오실레이터가 필요하지 않을 때는 기준 톤이 실수로 레코딩 또는 모니터링 경로에 들어가지 않도록 꺼 두십시오.

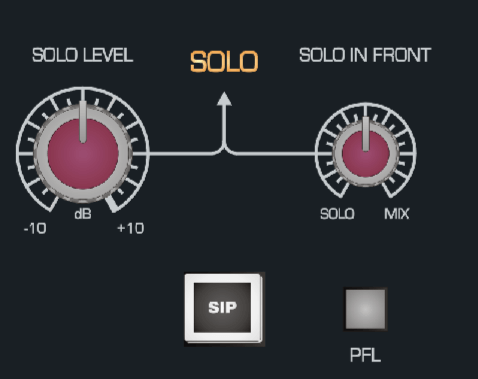

ASP8024-HE Solo Master 컨트롤

Solo 마스터 컨트롤​

SIP가 활성화되어 있지 않으면 콘솔은 AFL/PFL 선택에 따라 AFL 또는 PFL 모드로 작동합니다.

  • SOLO LEVEL은 전체 Solo 청취 레벨을 약 -10 dB에서 +10 dB 범위로 설정합니다.
  • SOLO IN FRONT는 AFL/PFL 모드에서 Solo Bus와 Mix Bus를 혼합하여, Solo된 소스를 완전히 분리하지 않고 전체 Mix 맥락 안에서 들을 수 있게 합니다.
  • **SIP (SOLO IN PLACE)**는 Solo되지 않은 모든 채널을 Mix Bus에서 Cut합니다.
  • **PFL (PRE FADE LISTEN)**은 페이더 이전에서 Solo 신호를 가져오므로 채널 페이더 위치가 Solo 레벨을 결정하지 않습니다.
Solo In Place

SIP는 스테레오 Mix Bus 자체를 변경하므로 Mix Output에도 그대로 기록됩니다. 레코딩 중이거나 최종 Mix를 캡처할 때는 주의해서 사용하십시오.

커넥터 패널 및 전원 공급 장치로 계속합니다.
