Communications, मीटरिंग और Solo

Communications​

Talkback का उपयोग studio, artist foldback सिस्टम या multitrack बस आउटपुट्स से कम्युनिकेट करने के लिए किया जाता है।

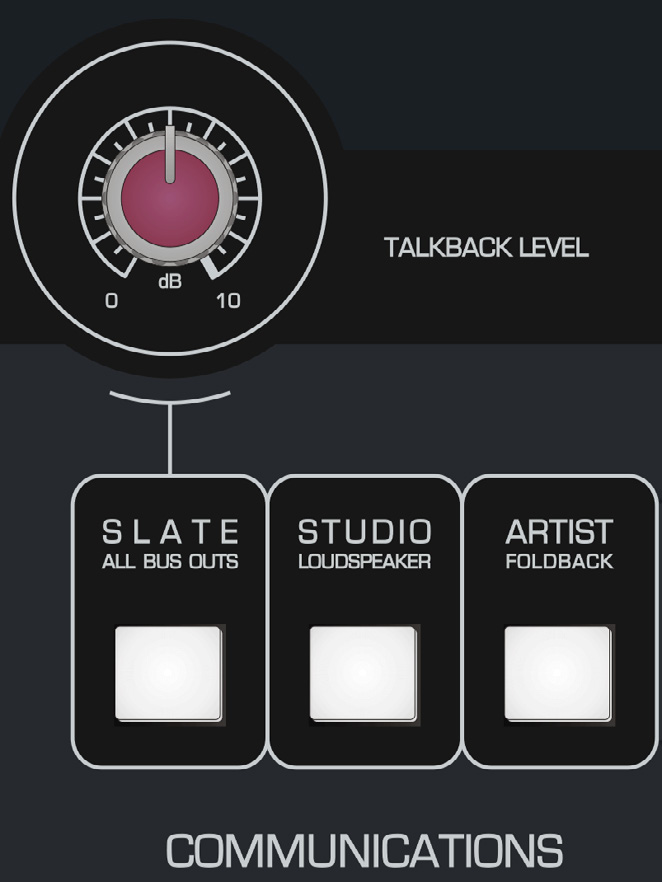

ASP8024-HE communications and talkback कंट्रोल्स

सोर्स मैनुअल note करता है कि Foldback और Studio Loudspeaker पाथ्स के लिए talkback तब भी उपलब्ध रहता है जब उनके नॉर्मल लेवल कंट्रोल्स नीचे किए गए हों।

जब भी talkback destination engage होता है, कंट्रोल रूम monitors ऑटोमैटिक रूप से DIM होते हैं। इससे फ़ीडबैक risk कम होता है और कंसोल के program आउटपुट्स बदले बिना talkback सिग्नल अधिक intelligible होता है।

कंट्रोल्स​

  • TALKBACK LEVEL talkback माइक्रोफ़ोन का लेवल सेट करता है।
  • SLATE BUS OUTPUTS talkback को artist और सभी multitrack बस आउटपुट्स पर भेजता है, ताकि spoken slate जानकारी रिकॉर्ड की जा सके। मैनुअल take numbers या सेशन notes को typical uses के रूप में suggest करता है।
  • STUDIO LOUDSPEAKERS (SLS) talkback को live-रूम Studio Loudspeaker आउटपुट पर भेजता है।
  • ARTIST FOLDBACK talkback को artist Foldback सिस्टम पर भेजता है।

Remote talkback​

ASP8024-HE एक्सटर्नल latching foot switches से Studio Loudspeaker और Artist Foldback talkback कंट्रोल कर सकता है।

  1. उपयुक्त latching foot स्विच उपयोग करें। Radial Tonebone BigShot SW2 एक example के रूप में दिया गया है।
  2. इसे jack केबल से कंसोल के rear पर multitrack आउटपुट्स के राइट side में स्थित Remote Talkback कनेक्टर्स से कनेक्ट करें।
  3. यूज़ से पहले destination और talkback लेवल verify करें, विशेष रूप से जब performers हेडफ़ोन पहन रहे हों।

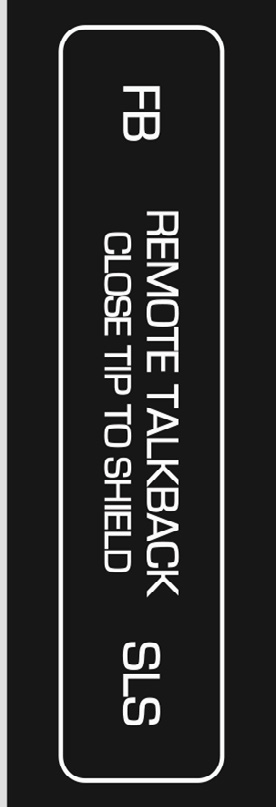

ASP8024-HE remote talkback connection

मास्टर Meters​

मास्टर मीटर सेक्शन सबग्रुप और स्टीरियो-आउटपुट मीटरिंग को talkback माइक्रोफ़ोन इनपुट, कंसोल पावर रेल स्टेटस, रेफ़रेंस हेडफ़ोन आउटपुट और compressor गेन रिडक्शन मीटर के साथ combine करता है।

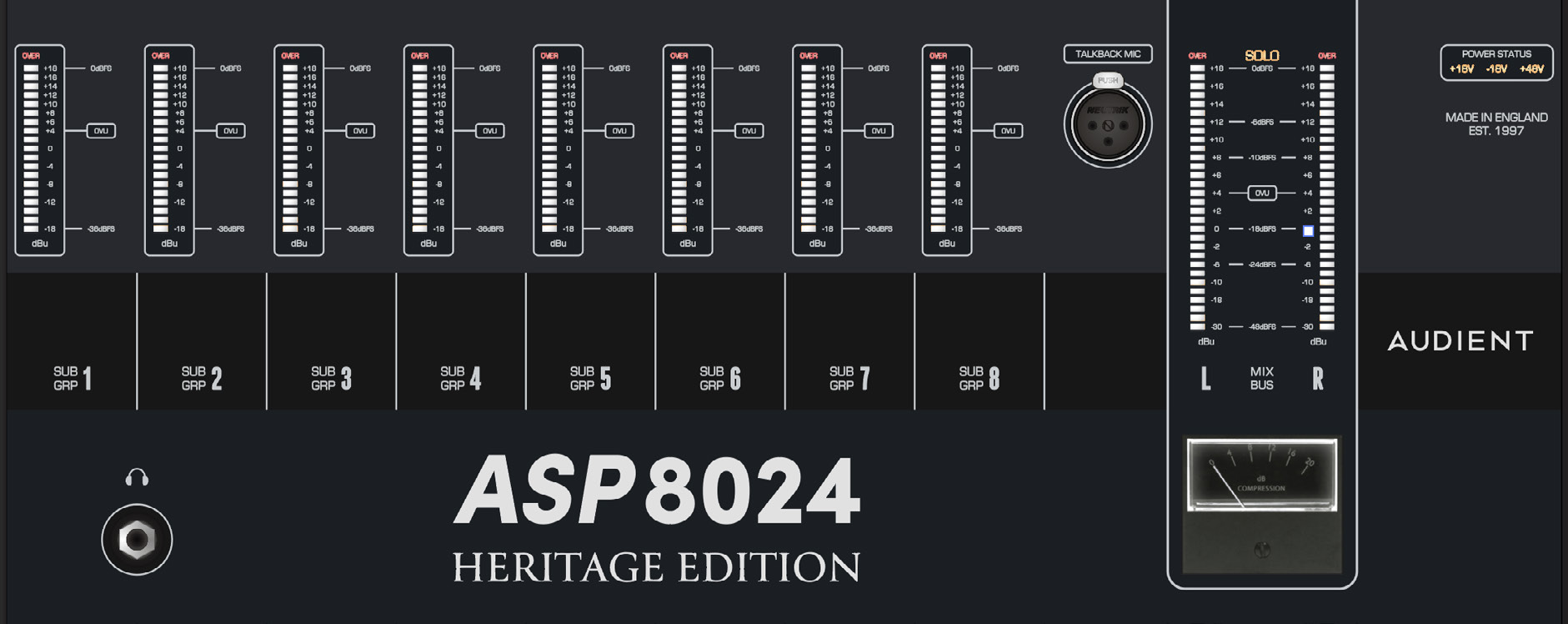

ASP8024-HE master and subgroup मीटर्स

Subgroup meters​

आठ SUB GROUP METERS प्रत्येक सबग्रुप का पोस्ट-फेडर लेवल दिखाते हैं। प्रत्येक में OVER इंडिकेशन होता है जो सबग्रुप के headroom limit के पास पहुँचने पर warn करता है।

Talkback माइक्रोफ़ोन कनेक्टर​

TALKBACK MIC XLR standard माइक्रोफ़ोन स्वीकार करता है और condenser माइक्रोफ़ोन्स के लिए 48 V phantom power देता है।

इस talkback XLR के लिए फैंटम पावर को मास्टर मीटर circuit board पर jumper LK1 हटाकर internally डिसेबल किया जा सकता है। Internal बदलाव केवल suitably qualified personnel द्वारा किए जाने चाहिए।

Main meters​

MAIN METERS मास्टर फेडर के बाद स्टीरियो मिक्स आउटपुट्स दिखाते हैं और इनमें OVER इंडिकेशन शामिल है।

पावर रेल indicators​

Rail इंडिकेटर्स कंसोल पावर rails का स्टेटस दिखाते हैं। PSU normally operate करने पर ज़रूरी इंडिकेटर्स illuminate होने चाहिए। यदि PSU powered होने के दौरान कोई rail इंडिकेटर off हो, तो appropriate सर्विस जानकारी के बिना इंटरनल repair का प्रयास करने के बजाय Audient सपोर्ट या योग्य सर्विस कर्मी से संपर्क करें।

Reference headphone आउटपुट​

Heritage Edition हेडफ़ोन amplifier को कंट्रोल रूम सेक्शन में ALT 3 सिलेक्ट करके एक्सेस किया जाता है। फ्रंट-पैनल कनेक्शन standard 6.35 mm TRS हेडफ़ोन jack है।

गेन रिडक्शन meter​

एनालॉग GAIN REDUCTION METER स्टीरियो बस compressor द्वारा लागू की जा रही compression की मात्रा दिखाता है।

Oscillator और Solo​

मास्टर सेक्शन में four-frequency oscillator के साथ AFL/PFL और Solo In Place के मास्टर कंट्रोल्स होते हैं।

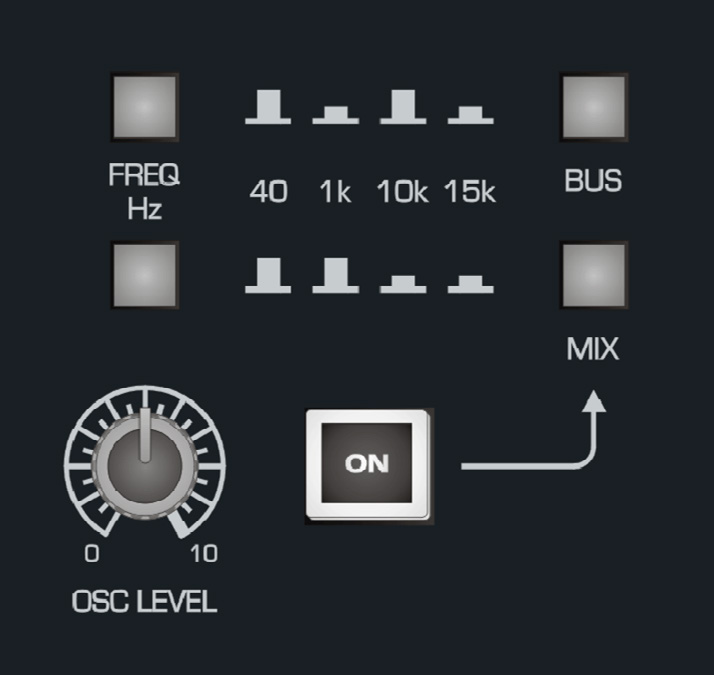

ASP8024-HE oscillator कंट्रोल्स

Oscillator​

Internal oscillator को हर multitrack बस या स्टीरियो Mix Bus पर असाइन किया जा सकता है।

  1. FREQ HZ - दो frequency बटन्स कंसोल पर दिखाए गए combinations का उपयोग करके 40 Hz, 1 kHz, 10 kHz या 15 kHz सिलेक्ट करते हैं।
  2. BUS - oscillator को हर multitrack बस आउटपुट पर भेजता है।
  3. MIX - oscillator को स्टीरियो Mix Bus पर भेजता है।
  4. LEVEL - oscillator आउटपुट लेवल सेट करता है।
  5. ON - oscillator on/off करता है।

जब oscillator आवश्यक न हो, तो रेफ़रेंस tone के accidentally रिकॉर्डिंग या मॉनिटरिंग पाथ तक पहुँचने से बचने के लिए इसे off रखें।

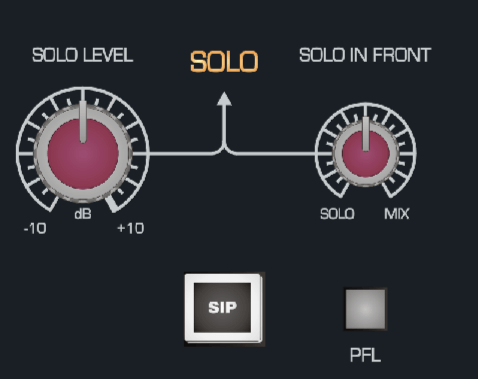

ASP8024-HE solo master कंट्रोल्स

Solo मास्टर कंट्रोल्स​

यदि SIP engaged नहीं है, तो कंसोल AFL/PFL selection के अनुसार AFL या PFL में operate करता है।

  • SOLO LEVEL overall solo-listen लेवल को approximately -10 dB से +10 dB तक सेट करता है।
  • SOLO IN FRONT AFL/PFL modes में solo बस को Mix Bus के साथ blend करता है, जिससे soloed सोर्स को completely isolated होने के बजाय context में सुना जा सकता है।
  • SIP (SOLO IN PLACE) Mix Bus से सभी non-soloed चैनल्स cut करता है।
  • PFL (PRE FADE LISTEN) solo सिग्नल को फेडर से पहले लेता है, इसलिए चैनल-फेडर पोज़िशन solo लेवल determine नहीं करती।
Solo In Place

SIP स्टीरियो Mix Bus बदलता है और इसलिए मिक्स आउटपुट्स पर capture होगा। रिकॉर्डिंग या फ़ाइनल मिक्स capture के दौरान इसका उपयोग सावधानी से करें।

आगे Connector पैनल और Power Supply पर जाएँ।
