कंसोल Layout और इन-लाइन Architecture

कंसोल Layout​

ASP8024-HE कंट्रोल surface repeated इनपुट चैनल्स और central मास्टर area में divided है। Ordered कॉन्फ़िगरेशन के अनुसार optional modules additional buckets occupy कर सकते हैं।

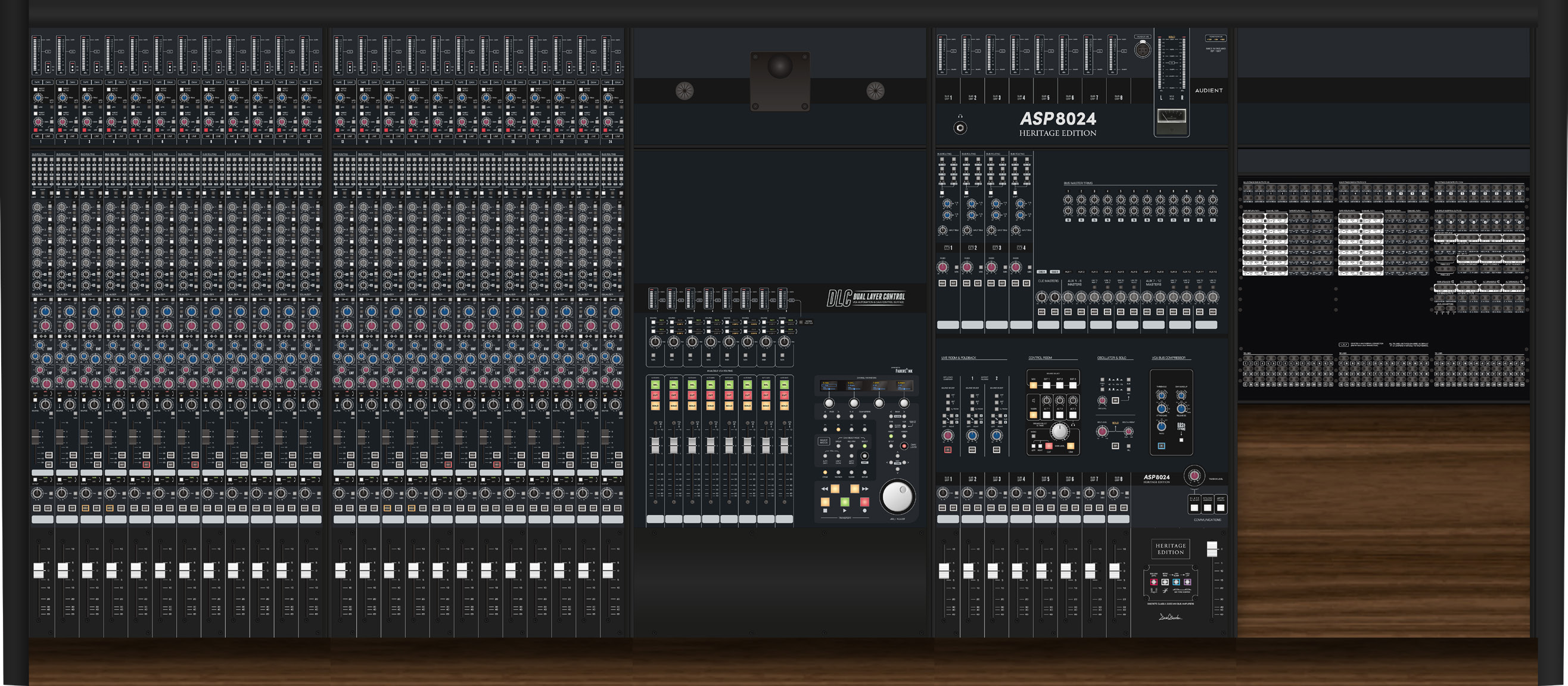

ASP8024-HE कंसोल लेआउट, जिसमें इनपुट चैनल्स, master section and optional modules

इनपुट-चैनल area​

प्रत्येक इनपुट strip में ऊपर से नीचे तक शामिल हैं:

  • इनपुट मीटर्स
  • Mic/Line और DAW/Tape इनपुट कंट्रोल्स
  • Multitrack बस-रूटिंग matrix
  • Aux और Cue सेंड्स
  • Four-band EQ
  • Short Fader कंट्रोल्स
  • Long Fader कंट्रोल्स

मास्टर area​

मास्टर सेक्शन में शामिल हैं:

  • Stereo EFX रिटर्न्स
  • बस मास्टर trims
  • Cue और Aux masters
  • आठ सबग्रुप फेडर्स
  • Heritage आउटपुट Card कंट्रोल्स
  • स्टीरियो बस compressor
  • मास्टर फेडर
  • कंट्रोल-रूम मॉनिटरिंग
  • Studio और foldback मॉनिटरिंग
  • Talkback और communications
  • मास्टर/सबग्रुप मीटरिंग
  • Oscillator और solo मास्टर फ़ंक्शन्स

वैकल्पिक areas​

कॉन्फ़िगरेशन के अनुसार कंसोल में ये भी शामिल हो सकते हैं:

  • Dual Layer कंट्रोल (DLC)
  • On-board patchbay
  • Producer's Desk / script tray
  • VESA स्क्रीन pod
  • केबल Entry मीटर Pod
  • Blank pods जहाँ optional modules fitted नहीं हैं

इन-लाइन Architecture​

रिकॉर्डिंग आम तौर पर ट्रैकिंग, editing और मिक्सिंग से होकर गुजरती है। ASP8024-HE इन-लाइन architecture का उपयोग करता है, ताकि इन stages के दौरान रिकॉर्डिंग और प्लेबैक पाथ्स एक ही चैनल strip पर उपलब्ध रहें।

एक चैनल पर दो paths​

  • Mic/Line input सामान्यतः Short Fader पाथ उपयोग करता है।
  • DAW/Tape return सामान्यतः Long Fader पाथ उपयोग करता है।
  • CH FLIP उन सोर्सेज़ को स्वैप करता है।

LF और SF के बीच चैनल facilities share करना​

चैनल strip को जानबूझकर इस तरह split किया गया है कि अलग फ़ंक्शन्स एक ही समय में अलग पाथ्स serve कर सकें।

डिफ़ॉल्ट रूप से:

  • बस रूटिंग SF पाथ लेती है।
  • Auxiliaries, Cue सेंड्स और EQ LF पाथ लेते हैं।

उनके लोकल LF/SF assignment स्विचेज़ से इन डिफ़ॉल्ट्स को बदला जा सकता है। Shelf EQ और parametric EQ सेक्शन्स को स्वतंत्र रूप से असाइन किया जा सकता है।

उदाहरण के लिए, vocal को SF पर shelf EQ के माध्यम से रिकॉर्ड किया जा सकता है, जबकि LF पर DAW रिटर्न parametric mids और पोस्ट-फेडर reverb सेंड उपयोग करता है। उसी समय Cue सेंड artist foldback मिक्स के लिए SF इनपुट ले सकता है।

चैनल को split और flip करने की यही क्षमता ट्रैकिंग के दौरान recorded सिग्नल को बदले बिना मॉनिटर मिक्स बनाना संभव करती है।

आगे Mic और Line Inputs पर जाएँ।
