Mic और लाइन इनपुट्स

ASP8024-HE माइक्रोफ़ोन प्रीऐम्प transformerless eight-transistor design का उपयोग करता है। प्रत्येक चैनल में अलग DAW/Tape रिटर्न भी होता है, जिससे रिकॉर्डिंग इनपुट और प्लेबैक रिटर्न एक ही समय में उपलब्ध रहते हैं।

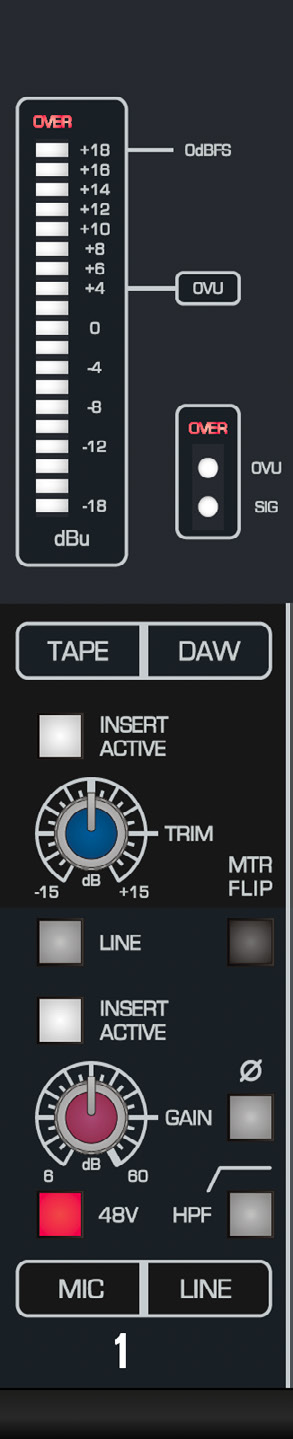

ASP8024-HE Mic Line and DAW Tape इनपुट कंट्रोल्स

इनपुट meters​

चैनल मीटर्स Mic/Line और DAW/Tape रिटर्न लेवल्स dBu में दिखाते हैं।

  • डिफ़ॉल्ट रूप से large meter DAW/Tape रिटर्न दिखाता है।
  • small meter Mic/Line इनपुट दिखाता है।
  • MTR FLIP उन मीटर सोर्सेज़ को स्वैप करता है।
  • OVER इंडिकेशन चेतावनी देता है कि measured पाथ overload के पास पहुँच रहा है।

DAW/Tape return कंट्रोल्स​

  • INSERT ACTIVE DAW/Tape इन्सर्ट रिटर्न को प्लेबैक/मिक्स पाथ में रखता है।
  • TRIM गेन staging के लिए DAW/Tape रिटर्न लेवल को ±15 dB एडजस्ट करता है।

Mic/Line कंट्रोल्स​

  • LINE Mic इनपुट के बजाय लाइन इनपुट सिलेक्ट करता है।
  • INSERT ACTIVE Mic/Line इन्सर्ट को रिकॉर्डिंग इनपुट पाथ में रखता है।
  • GAIN Mic पर 6 to 60 dB और लाइन पर -14 to 40 dB गेन देता है।
  • POLARITY (Ø) इनपुट polarity reverse करता है।
  • 48V उन माइक्रोफ़ोन्स के लिए phantom पावर सप्लाई करता है जिन्हें इसकी आवश्यकता है।
  • HPF Mic/Line सिग्नल पर 75 Hz high-pass filter engage करता है।
Phantom power

48 V ऑन या ऑफ करने से पहले relevant चैनल mute करें और स्पीकर/हेडफ़ोन मॉनिटरिंग कम करें। Phantom पावर केवल ऐसे इक्विपमेंट के साथ उपयोग करें जो इसे स्वीकार करने के लिए designed हो।

फिजिकल Mic/Line इन्सर्ट और DAW/Tape इन्सर्ट अपने इनपुट circuits से associated रहते हैं, भले ही CH FLIP LF और SF के बीच सोर्सेज़ स्वैप करे।

आगे Routing और Auxiliaries पर जाएँ।
