Mic 与 Line 输入

ASP8024-HE 麦克风前置放大器采用无变压器八晶体管设计。每个通道还配有独立的 DAW/Tape Return，因此录音输入和回放 Return 可以同时使用。

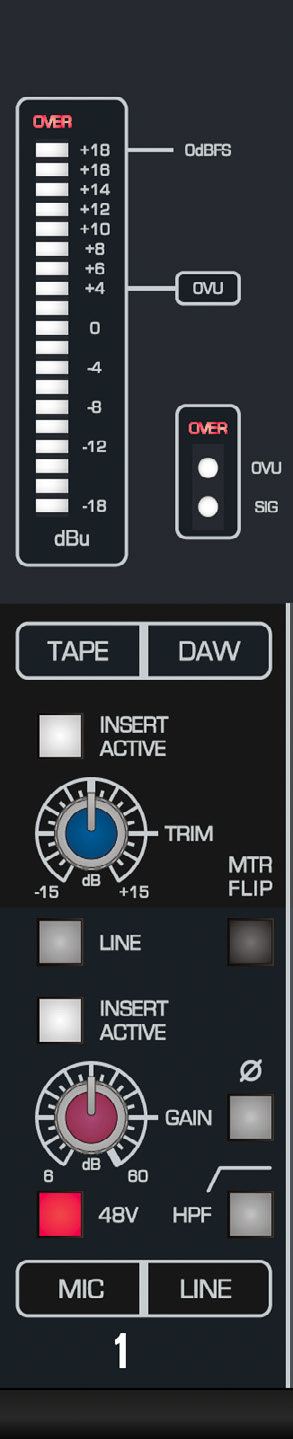

ASP8024-HE Mic/Line 和 DAW/Tape Input 控制

Input Meter​

通道电平表以 dBu 显示 Mic/Line 和 DAW/Tape Return 电平。

  • 默认情况下，大型电平表显示 DAW/Tape Return。
  • 小型电平表显示 Mic/Line Input。
  • MTR FLIP 交换这两个电平表信号源。
  • OVER 指示提醒被测路径正在接近过载。

DAW/Tape Return 控制​

  • INSERT ACTIVE 将 DAW/Tape Insert Return 接入回放/Mix 路径。
  • TRIM 以 ±15 dB 调整 DAW/Tape Return 电平，用于 Gain Staging。

Mic/Line 控制​

  • LINE 选择 Line Input，而不是 Mic Input。
  • INSERT ACTIVE 将 Mic/Line Insert 接入录音输入路径。
  • GAIN 在 Mic 模式提供 6 至 60 dB 增益，在 Line 模式提供 -14 至 40 dB。
  • POLARITY (Ø) 反转输入极性。
  • 48V 为需要幻象供电的麦克风提供电源。
  • HPF 在 Mic/Line 信号上启用 75 Hz 高通滤波器。
幻象供电

打开或关闭 48 V 前，请静音相关通道并降低扬声器/耳机监听电平。仅对能够接受幻象供电的设备使用该功能。

即使 CH FLIP 在 LF 和 SF 之间交换信号源，实体 Mic/Line Insert 和 DAW/Tape Insert 仍始终与各自的输入电路关联。

继续阅读 Routing 与 Aux。
