Routing 与 Aux

Routing Matrix 可将一个通道路由至 24 路 Multitrack Bus 中的任意一路。通道还提供 12 路编号 Aux 和两路 Cue Send，用于效果、Foldback 和其他辅助 Mix。

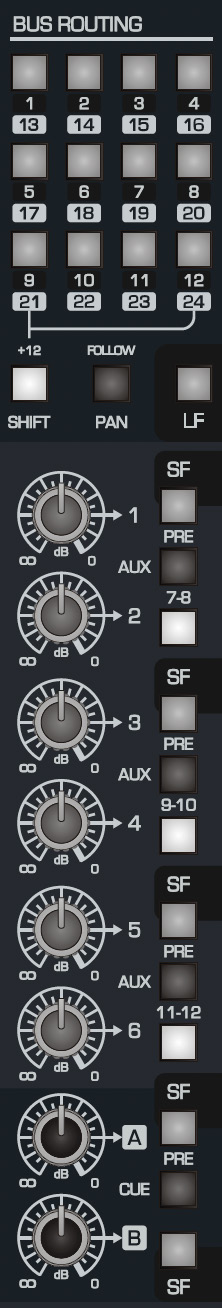

ASP8024-HE Bus Routing Matrix 与 Aux Send 控制

Multitrack Bus Routing​

12 个 Routing 开关通常对应 Bus 1–12，启用 SHIFT 后对应 13–24。

  • BUS ROUTING switches 将通道分配至所选一个或多个 Bus。
  • SHIFT 使 Routing 开关编号整体增加 12。
  • FOLLOW PAN 在奇/偶 Bus 对之间使用通道 Pan 位置。奇数 Bus 承载左侧信号，偶数 Bus 承载右侧信号。
  • LF 将 Routing 信号源从默认 Short Fader 路径切换为 Long Fader 路径。

标准 Tracking 时，应保持 Routing 使用 SF，使 Mic/Line Record Path 馈送 Multitrack Bus。当需要将 DAW/Tape Return 或其他 LF 路径信号路由至 Bus 时使用 LF。

Aux Send​

每个 Send Level 控制范围从关闭到 0 dB。

  • 编号 Send 默认使用 LF。
  • SF 和 PRE 开关由 Aux Send 对共享：1/2、3/4 和 5/6。
  • SF 将对应一对 Send 的信号源从 Long Fader 路径切换到 Short Fader 路径。
  • PRE 使对应一对 Send 从所选 LF 或 SF 推子之前取信号，而不是推子之后。
  • 7–8、9–10 和 11–12 分别将 Aux 1/2、3/4 和 5/6 控制切换至 Aux 7/8、9/10 和 11/12。

Pre-Fader Send 适合 Artist Headphone/Foldback Mix，因为通道推子的变化不会改变 Send 电平。Post-Fader Send 常用于效果处理，此时希望效果电平跟随通道电平变化。

Cue A 与 Cue B​

Cue A 和 Cue B 作为额外 Send Bus 使用，尤其适合 Artist Foldback。使用 Cue Section 中的 SF/PRE 控制选择所需 Channel Path 以及推子前/推子后行为。两路 Cue Bus 还可以作为立体声对使用，Cue A 馈送左侧，Cue B 馈送右侧。

继续阅读 EQ。
