Stereo EFX、Bus Trim 与 Aux Master

Stereo EFX Input​

四组 Stereo EFX Input 可返回立体声效果或其他线路电平立体声信号源，而无需占用两个完整 Input Channel。与很多简单 Effect Return 不同，它们既可以馈送 Stereo Mix Bus，也可以馈送 Multitrack Bus。

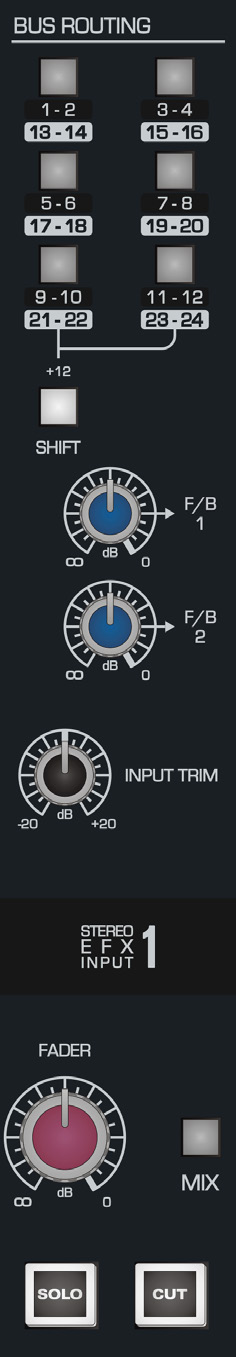

ASP8024-HE Stereo EFX Input 控制

控制​

  • BUS ROUTING 以奇/偶成对方式将立体声信号源发送至 Multitrack Bus。
  • SHIFT 将 Routing 开关从 Bus 1–12 切换为 Bus 13–24。
  • F/B 1 和 F/B 2 将 Stereo Return 发送至两路 Foldback 输出。
  • INPUT TRIM 在 -20 dB 至 +20 dB 范围内调整立体声输入电平。
  • FADER 是送往 Mix Bus 信号的旋转式 Level 控制。
  • MIX 将 Stereo EFX Input 路由至 Mix Bus。
  • SOLO 通过 Solo 系统隔离 Stereo EFX Input。
  • CUT 静音 Stereo EFX Input。

未使用的 Stereo EFX Input 应取消 MIX，以免给 Stereo Mix 增加不必要的噪声。

Bus Master Trim​

24 路标准 Multitrack Bus 各自配有 Bus Master Trim。这是 Bus 到达 Multitrack Output 前，调音台上的最终 Level 控制。

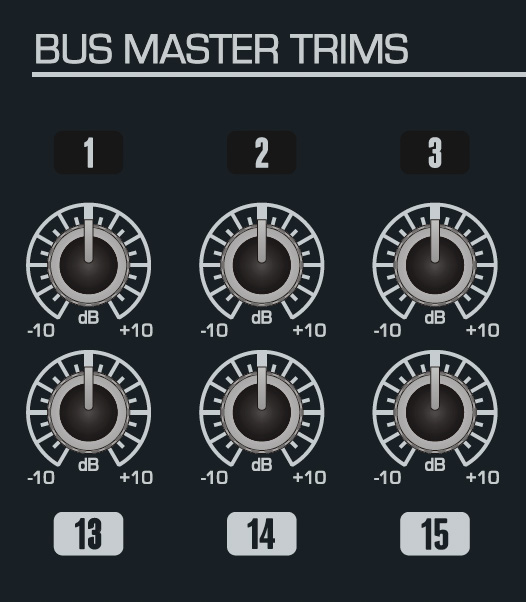

ASP8024-HE Bus Master Trim 控制

每个 Trim 提供约 -10 dB 至 +10 dB 调整范围。

当多个通道已经在同一路 Recording Bus 中完成平衡，而发送至录音系统的整体电平需要改变时，可使用 Bus Master Trim。这样无需破坏各通道推子已经建立的相对平衡。

安装可选 48 Bus Mod 时，Bus 25–48 不提供 Bus Master Trim，并以 Unity Gain 离开调音台。

Cue 与 Aux Master​

Master 控制用于在各通道 Send 已建立相对平衡之后，设置 Cue 和 Aux Bus 的整体输出电平。

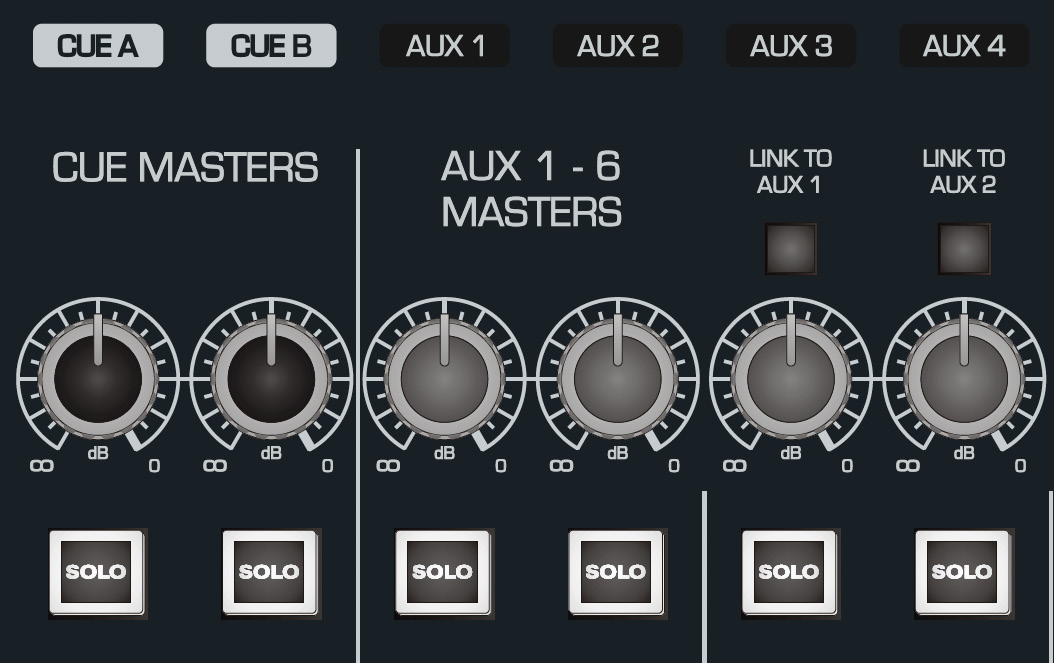

ASP8024-HE Cue 与 Aux Master 控制

Master Level​

每个 Cue/Aux Master Level 的范围从关闭到 0 dB。使用 Channel Send 控制建立相对 Mix，再用 Master 设置最终输出电平。

Solo​

每个 Master 都有 SOLO 按钮。可利用它通过调音台监听系统预听该 Bus，例如检查 Artist Headphone Mix，或确认实际发送至效果处理器的内容。

Aux Link 功能允许后续 Aux Bus 合并回 Aux 1 或 Aux 2。手册将此功能用于以下场景：当单一 Aux 信号源选择无法同时提供 LF 与 SF 两条路径时，可通过这种方式让两条路径的 Send 馈送同一台效果器。
