Patchbay
可选的板载 Patchbay 使用 Bantam/TT Jack，将常用调音台和录音室连接带到控制面板。具体 Normalled 配置取决于订购的调音台配置。
Multitrack Output 与 Recorder Feed

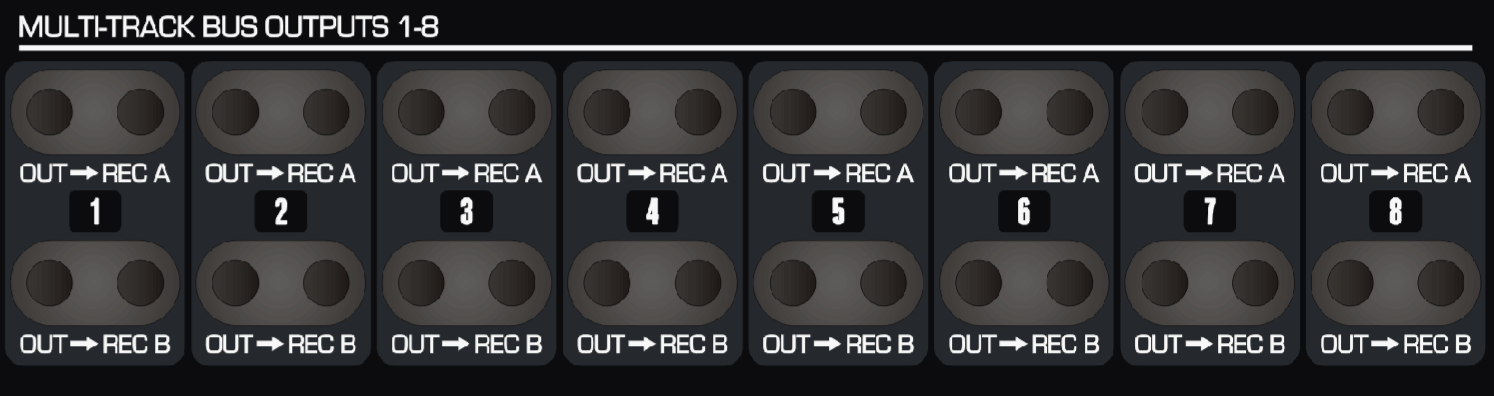

- OUT 是对应的 Multitrack Bus Output，即 Bus 1–24。
- REC A / REC B 为该 Bus 的两个 Recorder Destination 提供信号。A 和 B 路径允许同一个 Bus 同时送往两套录音系统。

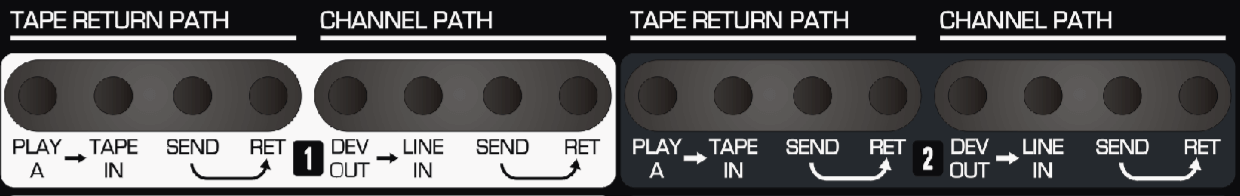

Tape/DAW Return 与 Channel Path
Tape/DAW Return：
- PLAY A - 来自回放设备的信号。
- TAPE IN - 调音台 DAW/Tape Return 路径的输入。
- SEND / RETURN - DAW/Tape 路径的 Insert Point。
Channel Path：
- DEV OUT - 与 Line Input/Device Path 对应的 Direct Signal。
- LINE IN - Channel Line Circuit 的输入。
- SEND / RETURN - Mic/Line 路径的 Insert Point。
Subgroup、Stereo EFX 与 Mix Insert
每个 Subgroup 都提供 Insert SEND/RET、Subgroup OUT，以及连接到 Subgroup Output 的设备 DEV 点。

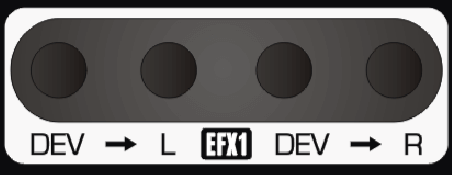

每个 Stereo EFX Input 都提供一个 Device Source，以及送往 EFX Return 的 Left/Right Input。

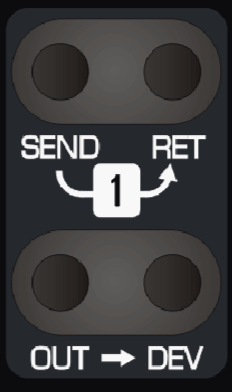

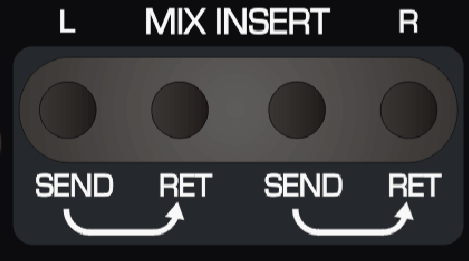

Main Mix Insert SEND 位于 Heritage Output Card 之后。RETURN 位于 Stereo Bus Compressor 之前。
Mix 与外部监听路径

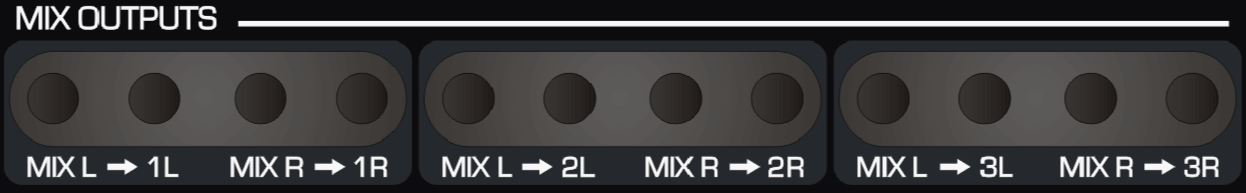

Patchbay 提供 Master Fader 之后的 Left/Right Mix Bus，以及 Mix Output 1、2 和 3 的 Left/Right Output。

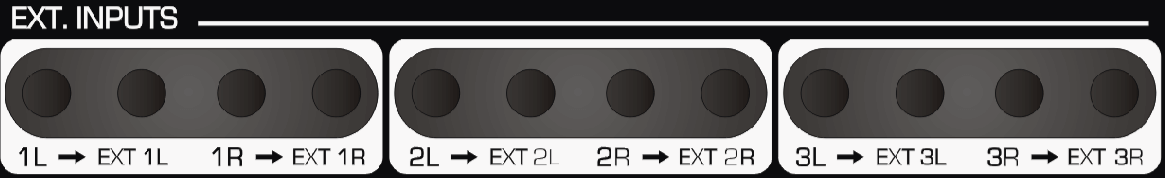

三组 Stereo External Input Pair 可以在进入 Monitor/Foldback Source Selection 区域之前进行 Patch。
Parallel、Studio 与 Foldback

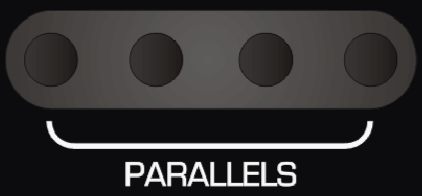

四个 PARALLEL Jack 彼此连接，因此可将一个信号复制到多个目标。
不要同时将多个有源信号源连接到同一组 Parallel Jack。这样做会使各信号源输出彼此短接。

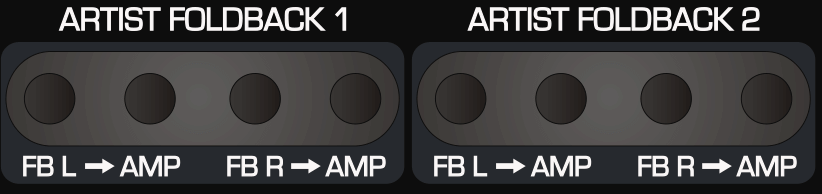

Studio 和 Foldback 点既提供调音台 Send，也提供直接送往所连接放大器/耳机系统的路径。
Speaker、Cue 与 Aux Output

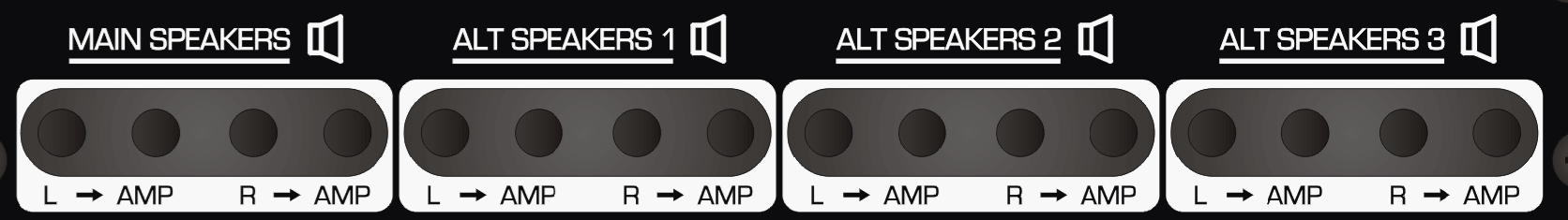

Speaker Patch Point 提供 Left/Right Monitor Signal，以及连接到所接 Monitor Amplifier 的 Direct Connection。

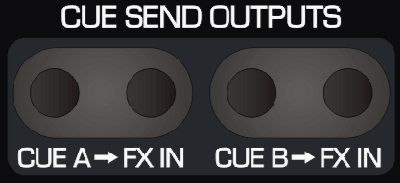

Cue A/B 在 Cue Master 控制之后送出。Patch Point 还提供直接连接到后部 Cue Output 所接设备的路径。

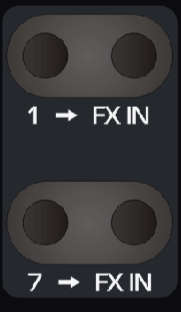

全部 12 路 Aux Output 均可使用，并提供直接连接到后部 Aux Connector 所接设备的路径。
电平转换器与 Tie Line
无源 Level Converter Point 可将专业 +4 dB 标称信号衰减到适用于 -10 dB 消费级设备的电平。它只能降低电平，不能反向用于提升 -10 dB 信号。
Patchbay 提供 144 条 Tie Line 用于外部录音室连接。它们为直通接线，并可通过内部 Link Jumper 成对设置为 Half-Normalled。

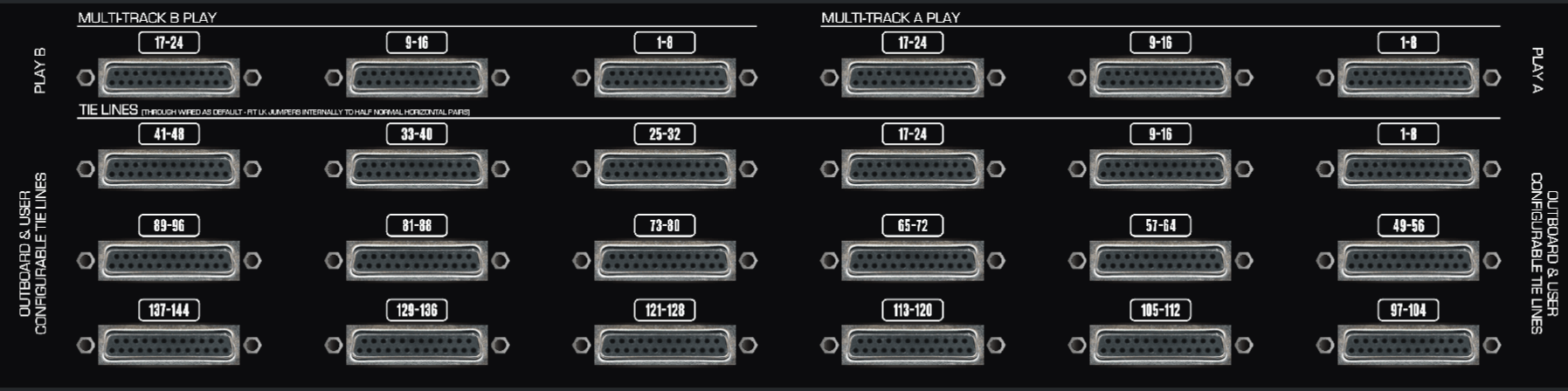

后部 Patchbay 接口面板为每组 24 通道 Multitrack A/B 提供三个 DB25 接口，并为 144 条 Tie Line 提供 18 个 DB25 接口，均遵循 Tascam 模拟 DB25 标准。
继续阅读 可选模块与配件。
