パッチベイ
オプション on-ボードパッチベイは Bantam/TT ジャックを使用し、頻繁に使用するコンソール／スタジオ接続をコントロールサーフェスへまとめます。Exact ノーマル接続 arrangement は注文時の構成によって異なります。

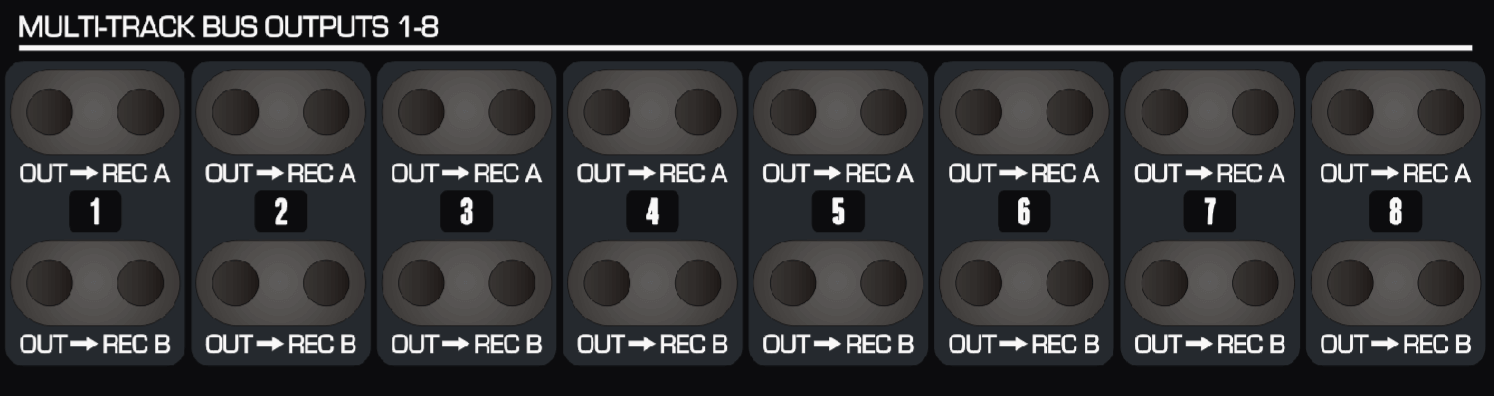

マルチトラック出力／レコーダーフィード
- OUT — Corresponding マルチトラックバス出力、バス 1–24。
- REC A / REC B — そのバスの2 レコーダー送信先。A/B 経路により同じバスを2 録音システムへ送れます。

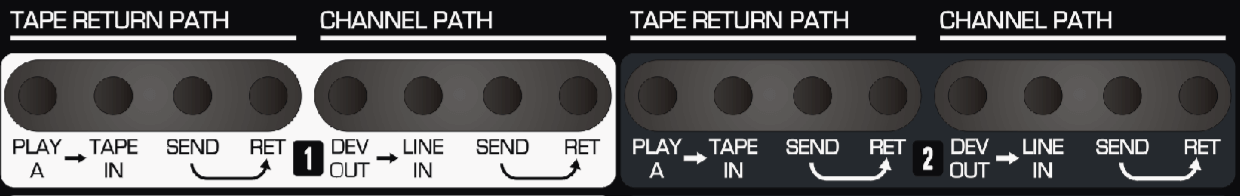

Tape/DAW リターン／チャンネル経路
Tape/DAW リターン:
- PLAY A — Playback 機器からの信号。
- TAPE IN — コンソール DAW/Tape リターン経路への入力。
- SEND / RETURN — DAW/Tape 経路のインサートポイント。
Channel 経路:
- DEV OUT — Line 入力/機器経路に関連する直接信号。
- LINE IN — チャンネル Line 回路への入力。
- SEND / RETURN — Mic/Line 経路のインサートポイント。
サブグループ、ステレオ EFX、Mix Insert

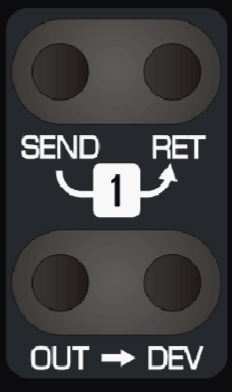

各サブグループはインサート SEND/RET、サブグループ OUT、サブグループ出力に接続された機器への DEV ポイントを備えます。

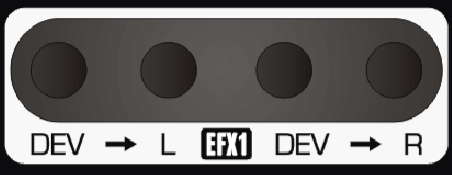

各ステレオ EFX 入力は機器ソース + EFX リターンへの左/右入力を備えます。

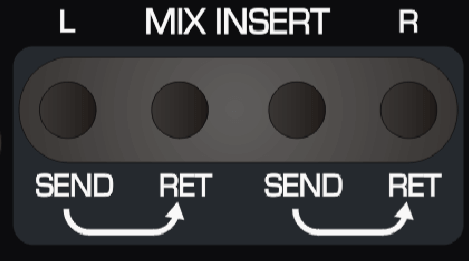

Main Mix Insert SEND は Heritage 出力 Card の後、RETURN はステレオバスコンプレッサーの前です。
Mix／外部モニター経路

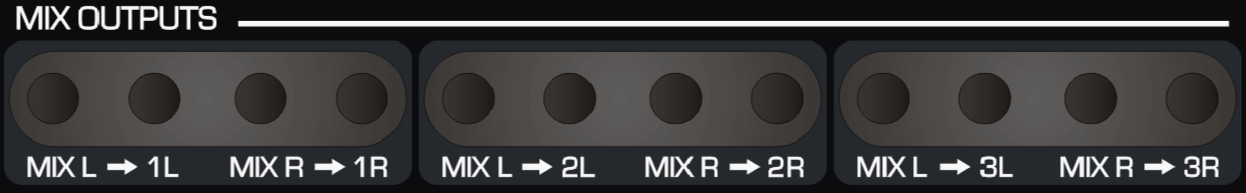

パッチベイは Master Fader 後の左/右 Mix バスと Mix 出力 1、2、3 の左/右出力を扱います。

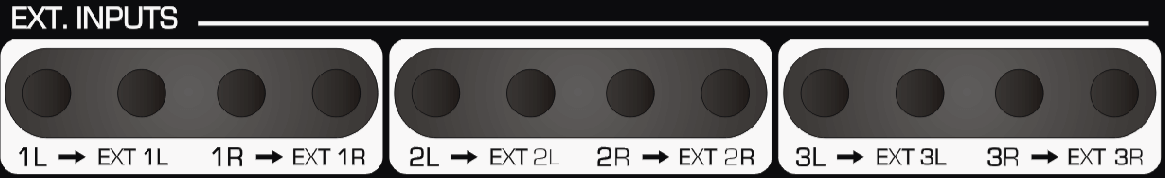

3 ステレオ外部入力ペアはモニター/フォールドバックソース-選択セクションに入る前に patch できます。
Parallels、スタジオ、Foldback

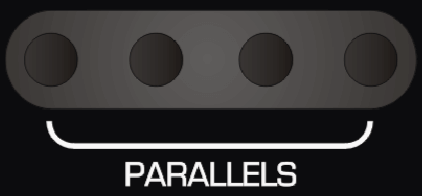

4つの PARALLEL ジャックは互いに接続され、1 信号を複数送信先に duplicate できます。
並列セットへ2つ以上のアクティブソースを同時接続しないでください。ソース出力同士を短絡させます。

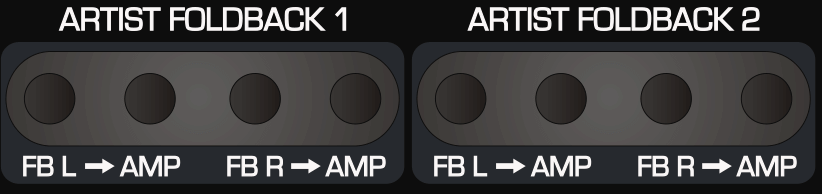

スタジオ／Foldback ポイントはコンソールセンドと connected アンプ/ヘッドホンシステムへの直接経路を提供します。
スピーカー、Cue、Aux 出力

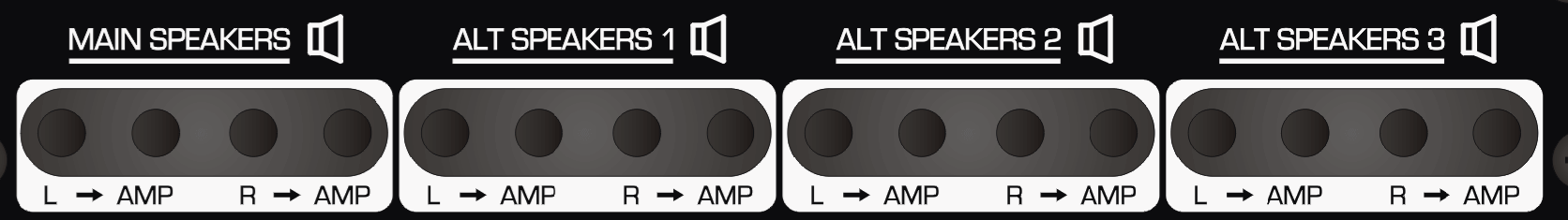

スピーカー patch ポイントは左/右モニター信号と接続先のモニターアンプへの直接接続を提供します。

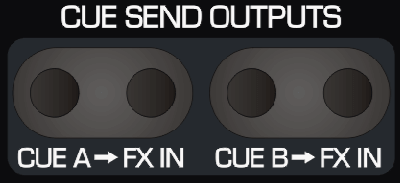

Cue A/B は Cue Master コントロール後に表示されます。Patch ポイントはリア Cue 出力に接続された機器への直接経路も提供します。

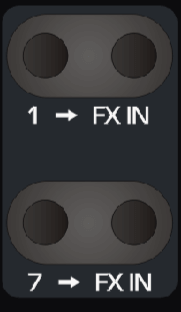

12 Aux 出力すべてが利用でき、リア Aux コネクターに接続された機器への直接 routes もあります。
レベル converters／タイライン
Passive レベル-コンバーターポイントは professional +4 dB nominal 信号を -10 dB 民生機器用に減衰します。レベルを下げるのみで、逆方向に使用して -10 dB ソースを増幅することはできません。
パッチベイは外部スタジオ接続用に 144 tie lines を備えます。Through-配線で、内部リンク jumpers によりペア単位で half-ノーマル接続にできます。

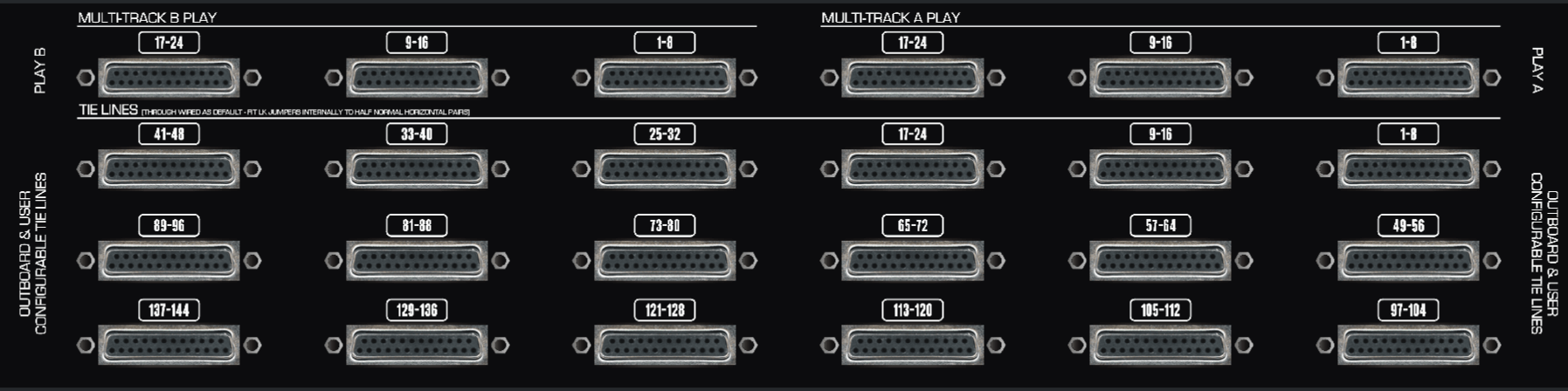

リアパッチベイコネクターパネルは各24-チャンネルマルチトラック A/B セットに3 DB25 コネクター、144 タイラインに18 DB25 コネクターを使用し、Tascam アナログ DB25 規格に従います。
オプション Modules and Accessories に進んでください。
