DLC Control Surface とオーディオルーティング

DLC DAW Control Surface​

DLC コントロールサーフェス assignments は DAW ごとに異なります。Exact setup／機能 mapping は Audient の現在の DAW 別マニュアルを使用してください。

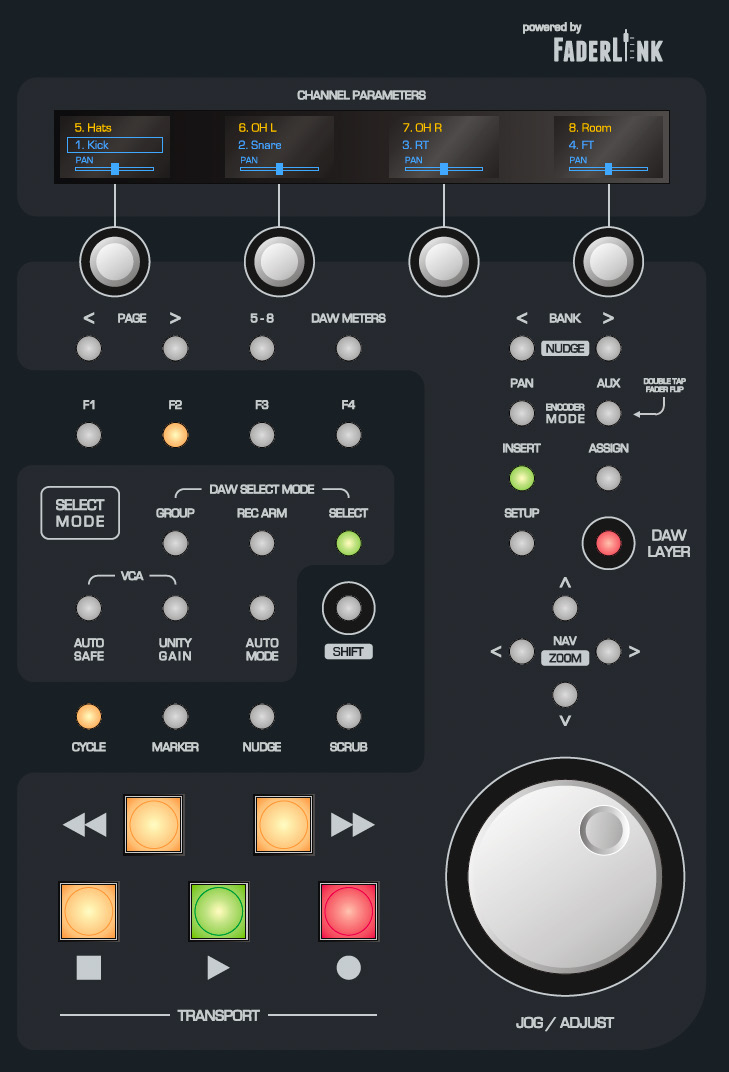

ASP8024-HE DLC DAW control-surface layout

Surface:

  • OLED チャンネル displays 付き8 フェーダー
  • チャンネル encoders／encoder-display flip
  • チャンネル-選択 modes
  • Bank／nudge コントロール
  • Programmable 機能ボタン
  • DAW レイヤー選択
  • Transport コントロール
  • Loop/cycle／marker コントロール
  • Navigation/zoom コントロール
  • Jog/shuttle wheel／Scrub
  • Setup／インサート-customisation コントロール
  • DAW メータリングモード

現在の Pro Tools、Logic、Cubase コントロールサーフェスマニュアルは ASP8024-HE Downloads ページ から利用できます。

DLC アナログオーディオルーティング／VCA​

DLC は DB25 コネクターに8 ライン入力／8 ライン出力を備えます。コンソールラベルは DLC VCA Inputs/Outputs です。

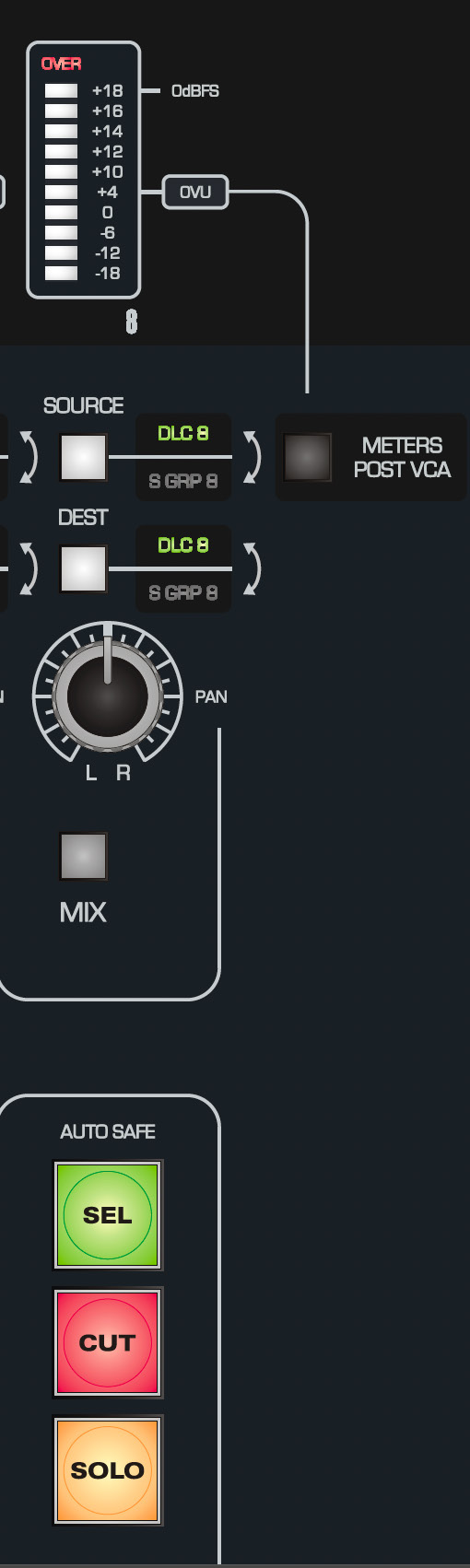

ASP8024-HE DLC analogue audio-routing controls

Per-チャンネルオーディオコントロール​

  1. METER — DAW メーター選択したでない場合ソースレベルを表示。
  2. METERS POST VCA — メータリングをプリ/post-VCA 間で切替。
  3. SOURCE — 外部 DLC VCA 入力または corresponding サブグループを選択。
  4. DEST — DLC VCA 出力または corresponding サブグループへルーティング。
  5. PAN — チャンネルをステレオミックスに配置。
  6. MIX — DLC チャンネルをステレオ Mix バスへルーティング。8 DLC ライン入力を extra ミックスチャンネルとして使用可能。
  7. SELECT — Auto Safe、Unity、DAW-layer 機能で使用。
  8. CUT — チャンネルをミュート。アナログ layer ではオートメーション可能。
  9. SOLO — アナログ/DAW レイヤーでチャンネルを solo。Solo 自体はアナログオートメーションとして録音されません。

DLC VCA コントロールをサブグループ経路に直接配置するには、そのチャンネルで SOURCE／DEST の両方を S GRP に設定します。

Auto Safe／Unity​

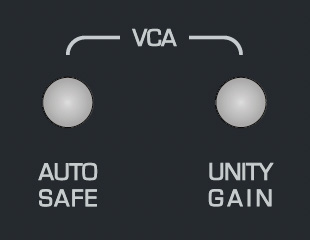

DLC Auto Safe and Unity controls
  • AUTO SAFE を押し、オートメーションを ignore するチャンネルを SELECT。
  • UNITY を押し、0 dB に保持するチャンネルを SELECT。

VCA フェーダー​

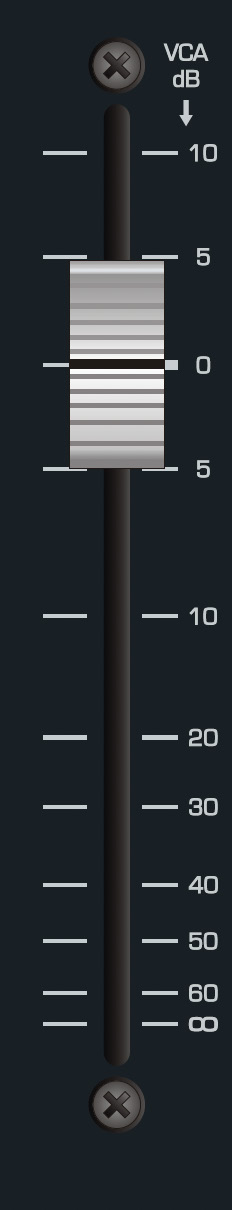

ASP8024-HE DLC VCA fader

DLC フェーダーはアナログオーディオ経路に直接入っていません。VCA へ DC コントロール情報を送り、減衰、Cut、ユニティより約 +10 dB のゲインを提供します。

マニュアルは post-dynamics レベルオートメーションを VCA 経路の有効なアプリケーションとして挙げています。

Faderlink, アナログ Automation and DLC Support に進んでください。
