Mic / Line 入力

ASP8024-HE のマイクプリアンプには、トランスレスの8トランジスター設計を採用しています。各チャンネルには独立した DAW/Tape リターンも備わっているため、録音入力と再生リターンを同時に使用できます。

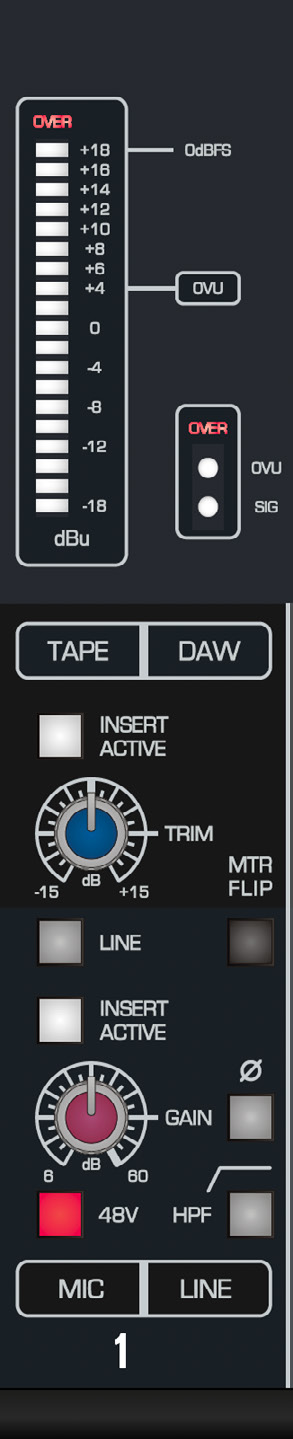

ASP8024-HE の Mic/Line および DAW/Tape 入力コントロール

入力メーター​

チャンネルメーターは、Mic/Line と DAW/Tape リターンのレベルを dBu で表示します。

  • 初期状態では large meter に DAW/Tape リターンを表示します。
  • small meter には Mic/Line 入力を表示します。
  • MTR FLIP を押すと、2つのメーターソースが入れ替わります。
  • OVER は、測定中の信号経路がオーバーロードに近づいていることを示します。

DAW/Tape リターンコントロール​

  • INSERT ACTIVE — DAW/Tape インサートリターンを再生／ミックス信号経路に挿入します。
  • TRIM — ゲインステージングのため、DAW/Tape リターンレベルを ±15 dB の範囲で調整します。

Mic/Line コントロール​

  • LINE — Mic 入力の代わりに Line 入力を選択します。
  • INSERT ACTIVE — Mic/Line インサートを録音入力信号経路に挿入します。
  • GAIN — Mic では 6～60 dB、Line では -14～40 dB のゲインを設定します。
  • POLARITY (Ø) — 入力信号の極性を反転します。
  • 48V — 必要なマイクにファンタム電源を供給します。
  • HPF — Mic/Line 信号に 75 Hz のハイパスフィルターを適用します。
ファンタム電源

48 V をオン／オフする前に該当チャンネルをミュートし、スピーカー／ヘッドホンのモニタリングレベルを下げてください。ファンタム電源に対応した機器にのみ使用してください。

CH FLIP で LF と SF のソースを入れ替えても、物理的な Mic/Line インサートと DAW/Tape インサートは、それぞれ元の入力回路に割り当てられたままです。

ルーティングと AUX に進んでください。
