Communications、メータリング、Solo

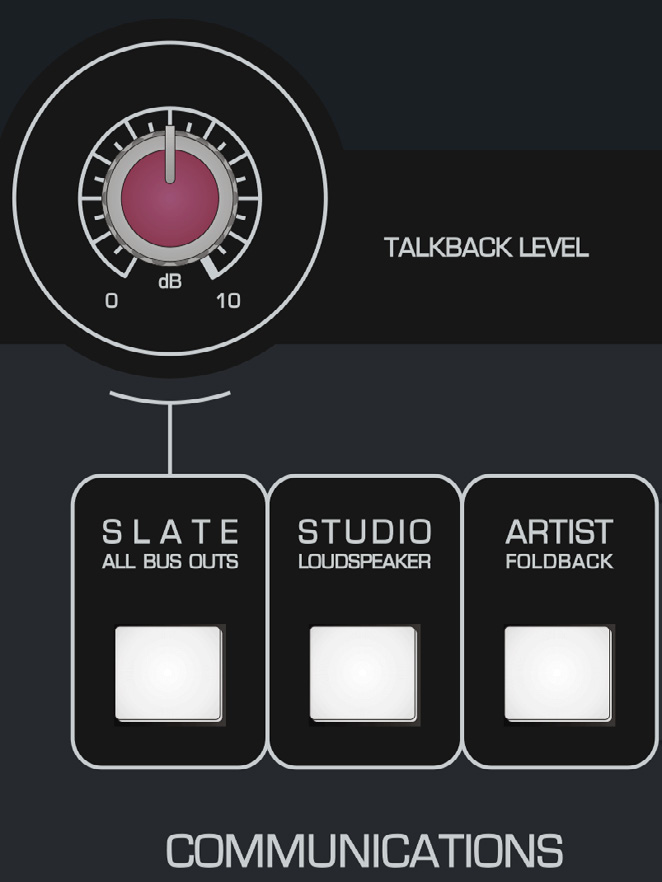

Communications​

トークバックはスタジオ、アーティストフォールドバックシステム、マルチトラックバス出力との連絡に使用します。

ASP8024-HE communications and talkback controls

ソースマニュアルは Foldback／スタジオ Loudspeaker 経路へのトークバックはノーマルレベルコントロールが下がっていても利用できると説明しています。

トークバック送信先を有効すると Control Room モニターは自動的に DIM します。コンソール program 出力を変えずフィードバック risk を減らしトークバックを聞きやすくします。

Controls​

  • TALKBACK LEVEL — トークバックマイクレベル。
  • SLATE BUS OUTPUTS — トークバックをアーティスト／全マルチトラックバス出力へ送り、スレート情報を録音可能。マニュアルはテイク番号／セッションメモを例示。
  • STUDIO LOUDSPEAKERS (SLS) — トークバックをライブ-ルームスタジオ Loudspeaker 出力へ送る。
  • ARTIST FOLDBACK — トークバックをアーティスト Foldback システムへ送る。

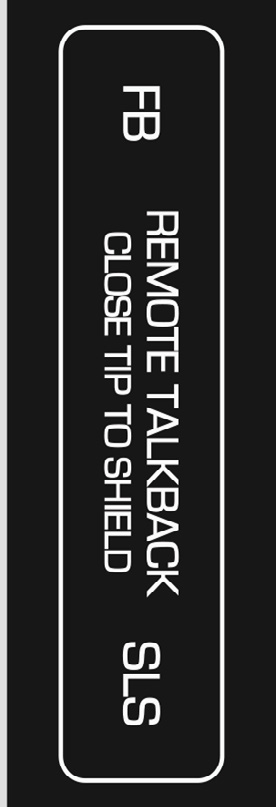

リモートトークバック​

ASP8024-HE は外部 ラッチ式 foot スイッチ からスタジオ Loudspeaker／演奏者 Foldback トークバックを操作できます。

  1. Suitable ラッチ式フットスイッチを使用します。マニュアルは Radial Tonebone BigShot SW2 を例示。
  2. Jack ケーブルでコンソールリア、マルチトラック出力右側のリモートトークバックコネクターへ接続します。
  3. 特に演奏者がヘッドホンを装着している場合、使用前に送信先／トークバックレベルを確認します。
ASP8024-HE remote talkback connection

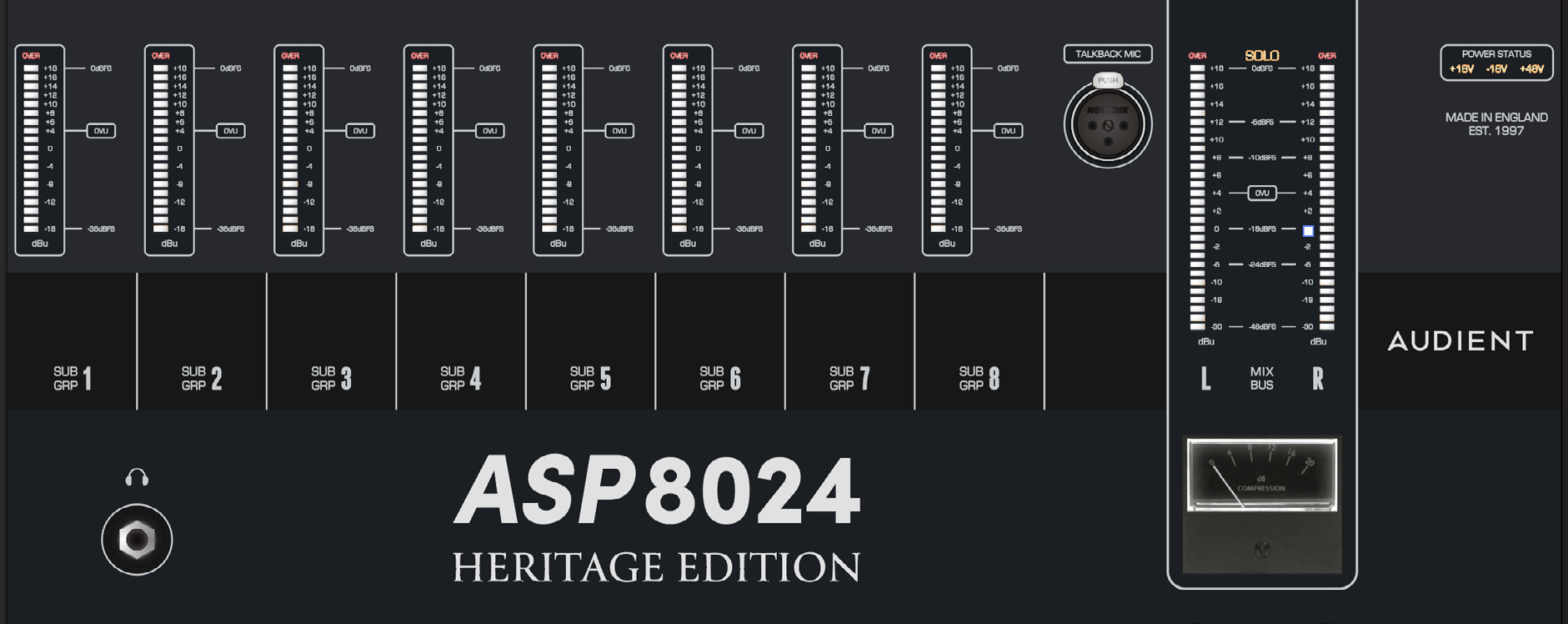

Master メーター​

Master メーターセクションはサブグループ／ステレオ-出力メータリング、トークバックマイク入力、コンソール電源-電源レール状態、リファレンスヘッドホン出力、コンプレッサーゲイン-reduction メーターをまとめています。

ASP8024-HE master and subgroup meters

サブグループメーター​

8つの SUB GROUP METERS は各サブグループのポストフェーダーレベルを表示します。各メーターに OVER 表示がありサブグループがヘッドルーム limit に近づくと警告します。

トークバックマイクコネクター​

TALKBACK MIC XLR は標準マイクを接続でき、コンデンサー microphones 用に 48 V ファンタム電源 を提供します。

Master メーター回路ボードの jumper LK1 を取り外すとトークバック XLR のファンタム電源を internally 無効化できます。内部変更は適切な資格を持つ担当者のみが行ってください。

Main メーター​

MAIN METERS は Master Fader 後のステレオ Mix 出力を表示し OVER 表示を備えます。

電源-電源レールインジケーター​

Rail インジケーターはコンソール電源レールの状態を表示します。PSU が正常動作している場合、必要なインジケーターが点灯します。PSU 電源投入時に電源レールインジケーターが消えている場合は、適切なサービス情報なしに内部修理を試みず Audient Support または資格を持つサービス担当者へ連絡してください。

Reference ヘッドホン出力​

Heritage Edition ヘッドホンアンプは Control Room セクションで ALT 3 を選択して使用します。フロントパネル接続は標準 6.35 mm TRS ヘッドホンジャックです。

ゲイン-reduction メーター​

アナログ GAIN REDUCTION METER はステレオバスコンプレッサーが適用しているコンプレッション amount を表示します。

Oscillator／Solo​

Master セクションは four-周波数オシレーター + AFL/PFL／Solo In Place マスターコントロールを備えます。

ASP8024-HE oscillator controls

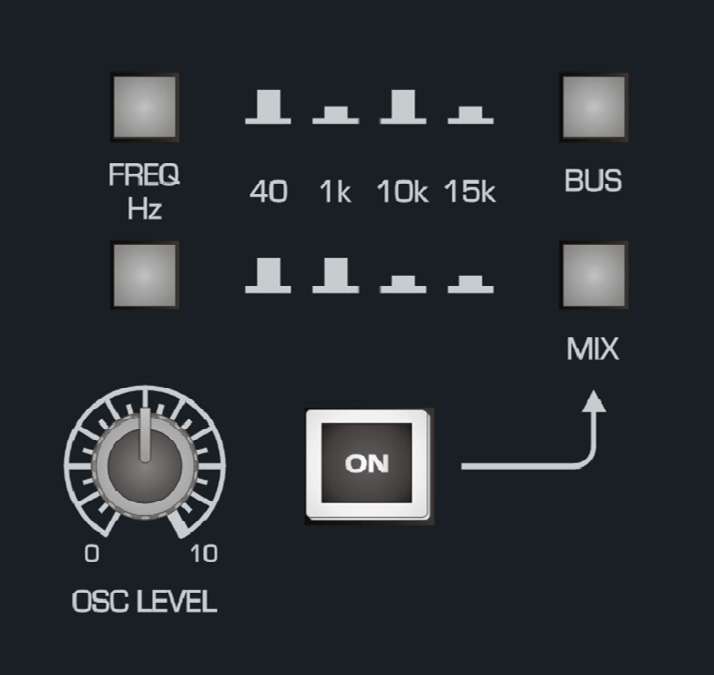

Oscillator​

内部オシレーターは全マルチトラックバスまたはステレオ Mix バスへアサインできます。

  1. FREQ HZ — 2 周波数ボタンの組み合わせで 40 Hz、1 kHz、10 kHz、15 kHz を選択。
  2. BUS — Oscillator を全マルチトラックバス出力へ送る。
  3. MIX — Oscillator をステレオ Mix バスへ送る。
  4. LEVEL — Oscillator 出力レベル。
  5. ON — Oscillator ON/OFF。

不要な場合はオシレーターを OFF にし、リファレンス tone が accidental に録音/モニタリング経路へ入らないようにしてください。

ASP8024-HE solo master controls

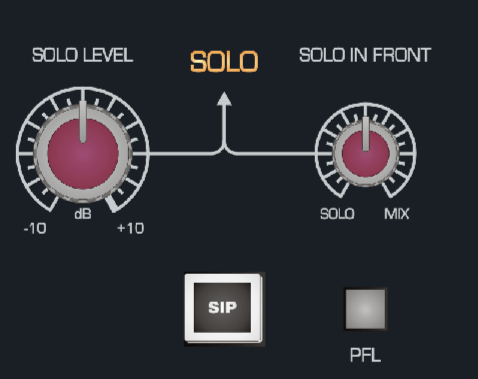

Solo マスターコントロール​

SIP が有効でない場合、コンソールは AFL/PFL 選択に従い AFL／PFL で動作します。

  • SOLO LEVEL — 全体 solo-listen レベルを約 -10 dB から +10 dB に設定。
  • SOLO IN FRONT — AFL/PFL modes でソロバス／Mix バスをブレンドし、ソロ対象のソースを完全分離せず全体の中内で聞けます。
  • SIP (SOLO IN PLACE) — Non-ソロ対象のチャンネルを Mix バスからカット。
  • PFL (PRE FADE LISTEN) — Fader 前の solo 信号を取得し、チャンネル-フェーダー位置が solo レベルを決定しないようにします。
Solo In Place

SIP はステレオ Mix バスを変更するため Mix 出力に収録されます。録音／最終ミックス収録中は注意して使用してください。

Connector Panels and 電源 Supply に進んでください。
