ステレオ EFX、バス Trims、Aux マスター

ステレオ EFX 入力​

4つのステレオ EFX 入力は、2つの入力チャンネル2本分を使わずステレオエフェクト／その他ラインレベルステレオソースをリターンできます。単純なエフェクトリターンと異なり、ステレオ Mix バス／マルチトラックバスの両方へ送れます。

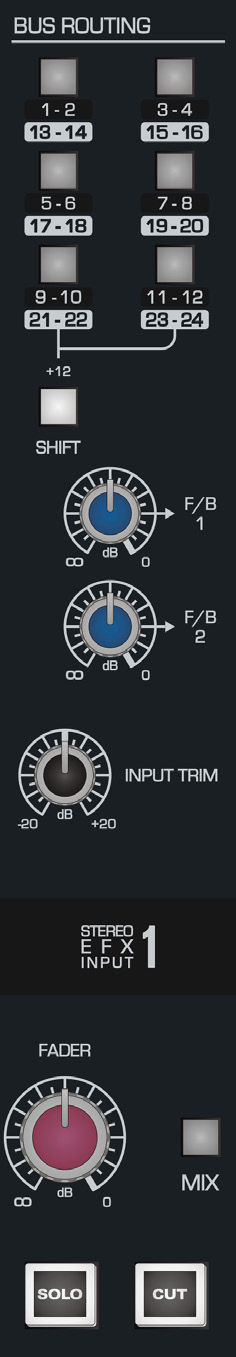

ASP8024-HE Stereo EFX input controls

Controls​

  • BUS ROUTING — ステレオソースを奇数/偶数ペアのマルチトラックバスへ送ります。
  • SHIFT — ルーティングスイッチをバス 1–12 からバス 13–24 に切り替えます。
  • F/B 1 and F/B 2 — ステレオリターンを2つのフォールドバック出力へ送ります。
  • INPUT TRIM — ステレオ入力レベルを -20 dB から +20 dB 調整します。
  • FADER — Mix バスへ送る信号の rotary レベルコントロール。
  • MIX — ステレオ EFX 入力を Mix バスへルーティング。
  • SOLO — Solo システムでステレオ EFX 入力を isolate。
  • CUT — ステレオ EFX 入力をミュート。

使用していないステレオ EFX 入力の MIX は解除し、ステレオミックスへ不要なノイズを加えないようにしてください。

バス Master Trims​

24 標準マルチトラックバスそれぞれにバス Master Trim があります。これはバスがマルチトラック出力へ到達する前の最終コンソールレベルコントロールです。

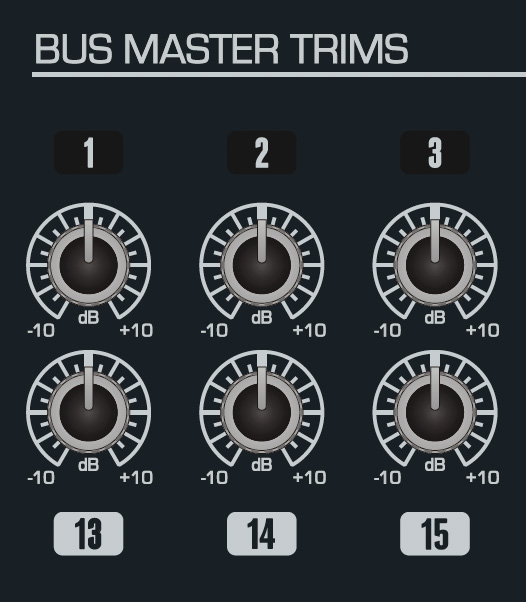

ASP8024-HE Bus Master Trim controls

各トリムは約 -10 dB から +10 dB 調整幅を提供します。

複数チャンネルのバランスが1つの録音バス上ですでに決まっており、録音システムへ送る全体レベルのみ変更したい場合に Bus Master Trim を使用します。個々のチャンネルフェーダーで作った相対バランスを崩さず調整できます。

オプションの 48 Bus Mod 装着時、バス 25–48 には Bus Master Trim がなく、ユニティゲインでコンソールから出力されます。

Cue／Aux マスター​

Master コントロールは各チャンネルセンドでバランスを作った後、Cue／Aux バスの全体出力レベルを設定します。

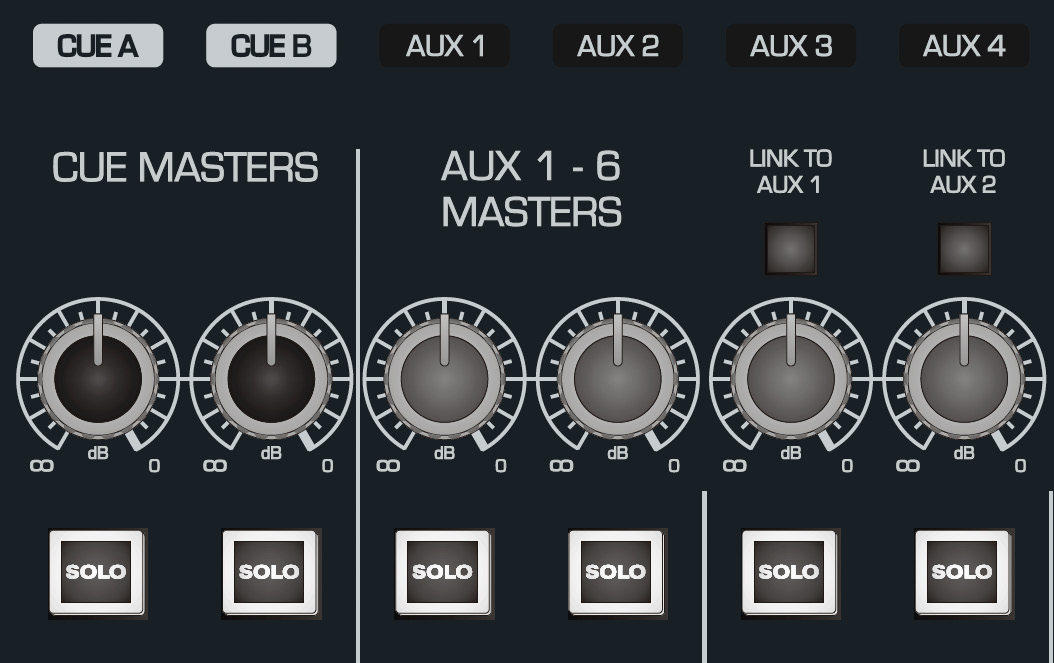

ASP8024-HE Cue and Aux master controls

Master レベル​

各 Cue/Aux マスターレベルはオフから 0 dB までです。チャンネルセンドコントロールで相対的なミックスを作り、マスターで最終出力レベルを設定します。

Solo​

各マスターに SOLO ボタンがあります。演奏者ヘッドホンミックスの確認やエフェクトプロセッサーへ送っている信号の確認など、コンソールモニタリングシステムでバスを試聴するために使用します。

Aux リンク​

Aux リンク機能は後段の Aux バスを Aux 1／Aux 2 へミックスできます。マニュアルでは、一つの AUX ソース選択だけでは LF/SF の両経路を扱えない場合に、同じエフェクト機器へ両方の経路関連のセンドを送る方法として説明されています。

サブグループ に進んでください。
