Mic 및 Line 입력

ASP8024-HE 마이크 프리앰프는 트랜스포머리스 8트랜지스터 설계를 사용합니다. 각 채널에는 별도의 DAW/Tape Return도 있어 레코딩 입력과 재생 리턴을 동시에 사용할 수 있습니다.

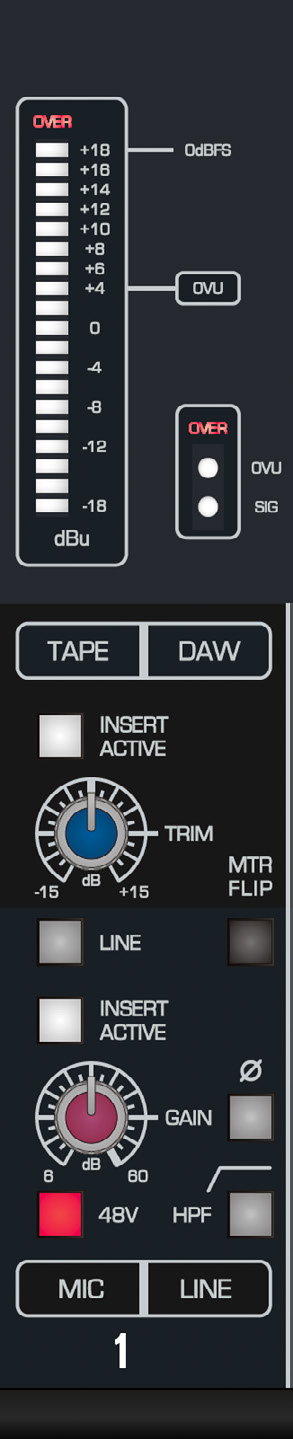

ASP8024-HE Mic/Line 및 DAW/Tape 입력 컨트롤

입력 미터​

채널 미터는 Mic/Line 및 DAW/Tape Return 레벨을 dBu로 표시합니다.

  • 기본적으로 큰 미터는 DAW/Tape Return을 표시합니다.
  • 작은 미터는 Mic/Line 입력을 표시합니다.
  • MTR FLIP은 두 미터 소스를 서로 바꿉니다.
  • OVER 표시는 측정 중인 경로가 오버로드에 가까워지고 있음을 경고합니다.

DAW/Tape Return 컨트롤​

  • INSERT ACTIVE는 DAW/Tape Insert Return을 Playback/Mix 경로에 삽입합니다.
  • TRIM은 게인 스테이징을 위해 DAW/Tape Return 레벨을 ±15 dB 조절합니다.

Mic/Line 컨트롤​

  • LINE은 Mic 입력 대신 Line 입력을 선택합니다.
  • INSERT ACTIVE는 Mic/Line Insert를 레코딩 입력 경로에 삽입합니다.
  • GAIN은 Mic에서 6–60 dB, Line에서 -14–40 dB의 게인을 제공합니다.
  • **POLARITY (Ø)**는 입력 극성을 반전합니다.
  • 48V는 필요한 마이크에 팬텀 파워를 공급합니다.
  • HPF는 Mic/Line 신호에 75 Hz 하이패스 필터를 활성화합니다.
팬텀 파워

48 V를 켜거나 끄기 전에 해당 채널을 뮤트하고 스피커/헤드폰 모니터링 레벨을 낮추십시오. 팬텀 파워를 수용하도록 설계된 장비에만 사용하십시오.

CH FLIP으로 LF와 SF 사이의 소스를 바꿔도 물리적인 Mic/Line Insert와 DAW/Tape Insert는 각각의 입력 회로에 그대로 연결되어 있습니다.

라우팅 및 Aux로 계속합니다.
