DLC 개요 및 Mac 설정

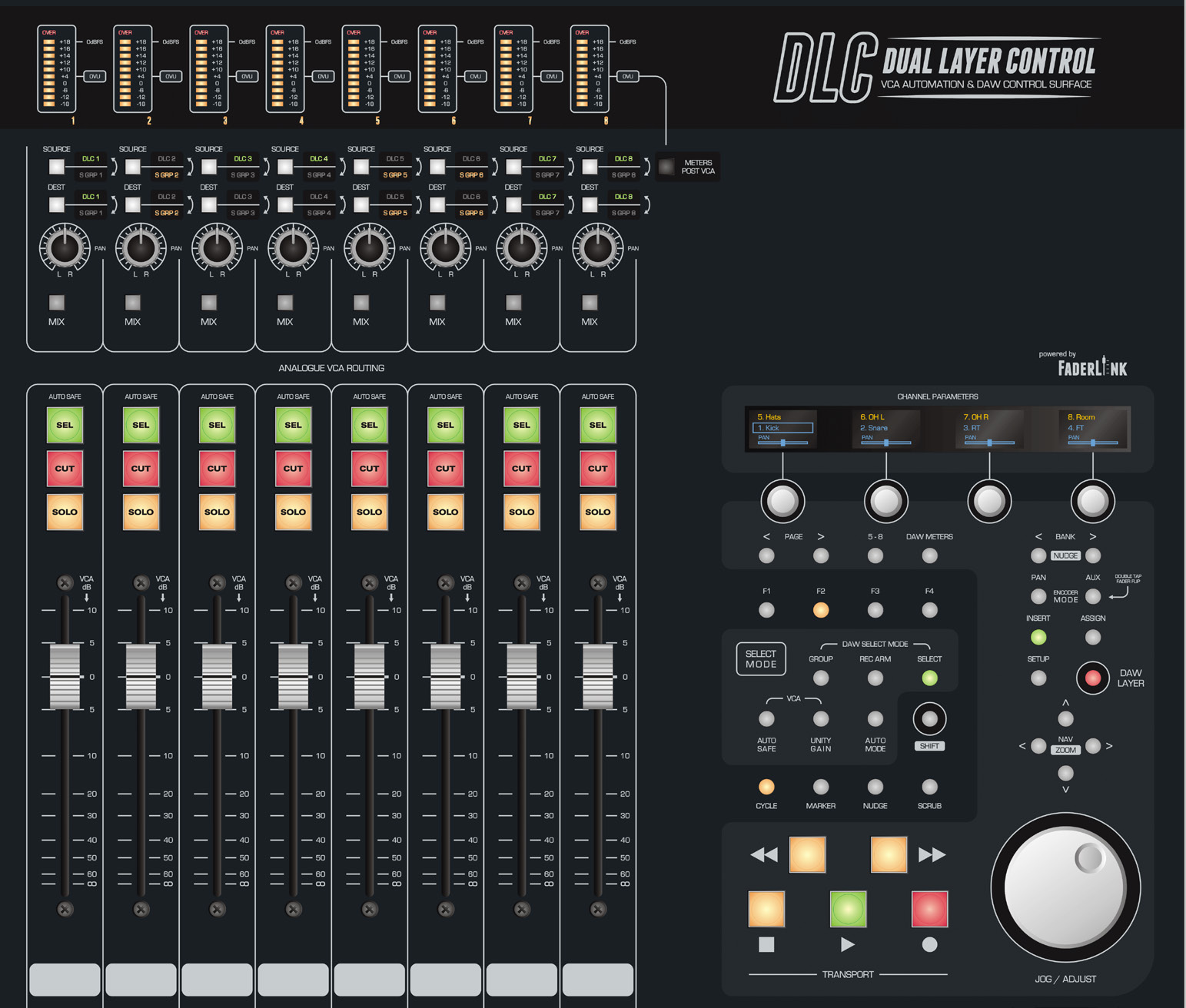

DLC 개요
옵션 Dual Layer Control (DLC) 모듈은 ASP8024-HE 중앙에서 DAW 제어와 아날로그 자동화를 결합합니다.
아날로그 Layer
DLC는 8채널 아날로그 VCA 컨트롤과 Line Input/Output 및 Subgroup 1–8 라우팅을 제공합니다. Audient Faderlink 플러그인을 사용하면 VCA 레벨과 Cut 움직임을 DAW에서 기록하고 불러올 수 있습니다.
DAW Layer
DAW Layer는 HUI 프로토콜을 통해 8개의 뱅크 가능한 페이더와 Transport, Record-enable, Pan, Send, 플러그인 및 Navigation 제어를 제공합니다. Manual v1.1의 DLC 섹션에는 Cubase, Nuendo, Logic Pro 및 Pro Tools가 명시되어 있습니다. 정확한 할당은 현재 DAW별 Control Surface 매뉴얼을 사용하십시오.
Layer 전환
DLC는 기본 아날로그 페이더 레벨을 변경하지 않고 아날로그 Layer와 DAW Layer 사이를 전환할 수 있으므로 콘솔 Mix 밸런스를 포기하지 않고 DAW를 조정할 수 있습니다.
소프트웨어 및 매뉴얼
현재 DLC/Faderlink 리소스와 DAW별 Control Surface 매뉴얼은 ASP8024-HE Downloads 페이지에 있습니다.
DLC Mac 설치 및 네트워킹

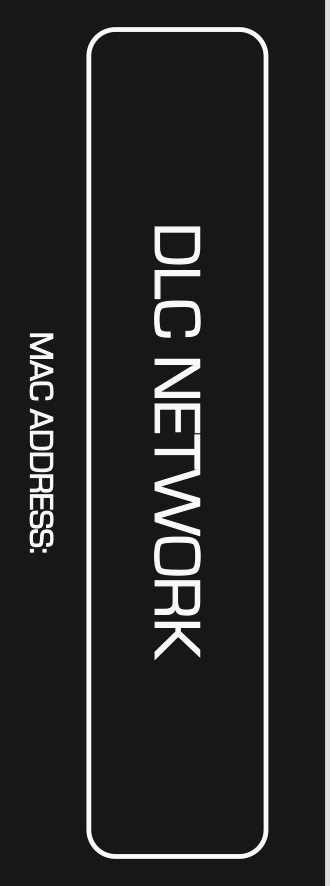

물리적 연결
표준 CAT5 Ethernet 케이블을 콘솔 후면 DLC Network 포트에서 Mac 또는 Mac과 동일한 Router/Network Switch에 연결합니다.

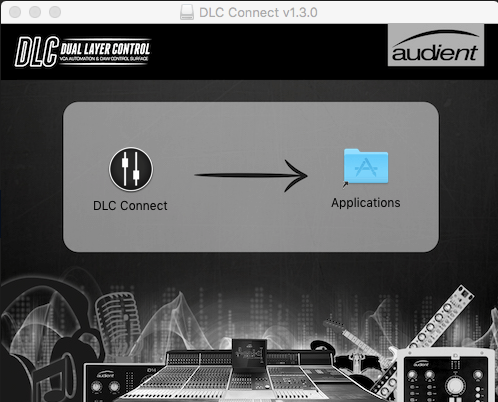

DLC Connect
Mac 워크플로에서는 DLC Connect 애플리케이션을 사용하여 통신을 설정하고 DAW에 필요한 MIDI 포트를 생성합니다.
ASP8024-HE Downloads 페이지 / ARC를 통해 현재 패키지를 다운로드하고 Applications에 설치한 뒤 DAW Control Surface를 구성하기 전에 실행하십시오.
DLC Connect는 로그인 시 자동으로 열리도록 설정할 수도 있습니다. 현재 macOS 메뉴 이름은 레거시 스크린샷과 다를 수 있습니다.
DHCP 또는 수동 주소 지정 선택
DLC가 DHCP를 사용하는 기존 네트워크에 연결된 경우 Mac과 DLC 모두 자동으로 주소를 받을 수 있습니다.
컴퓨터와 콘솔을 직접 연결하는 경우 Manual v1.1의 DLC 섹션에서는 수동 주소 지정을 설명합니다.

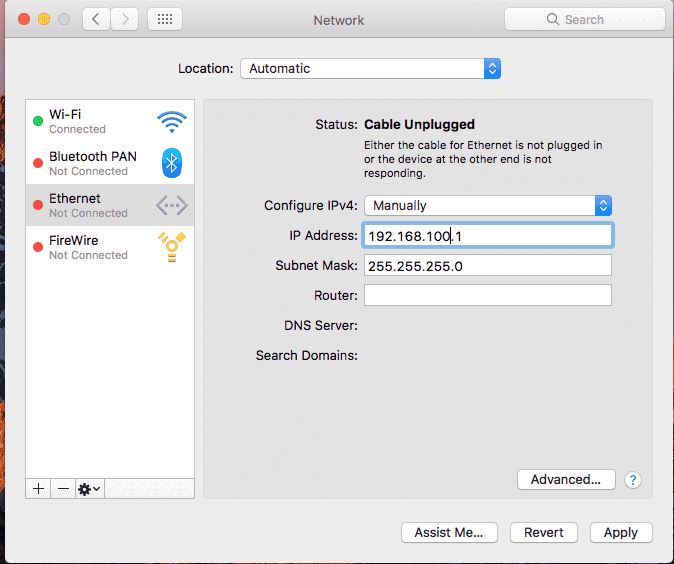

수동 Mac 주소
Ethernet 어댑터를 다음 범위의 고유 주소로 설정합니다:
192.168.100.X
여기서 X는 1–254이며 DLC 주소와 달라야 합니다.
예를 들어 Mac은 192.168.100.1, DLC는 192.168.100.2를 사용할 수 있습니다.
- Subnet Mask: 255.255.255.0
- Router/Gateway: 소스에 설명된 직접 수동 설정에서는 비워 둡니다.

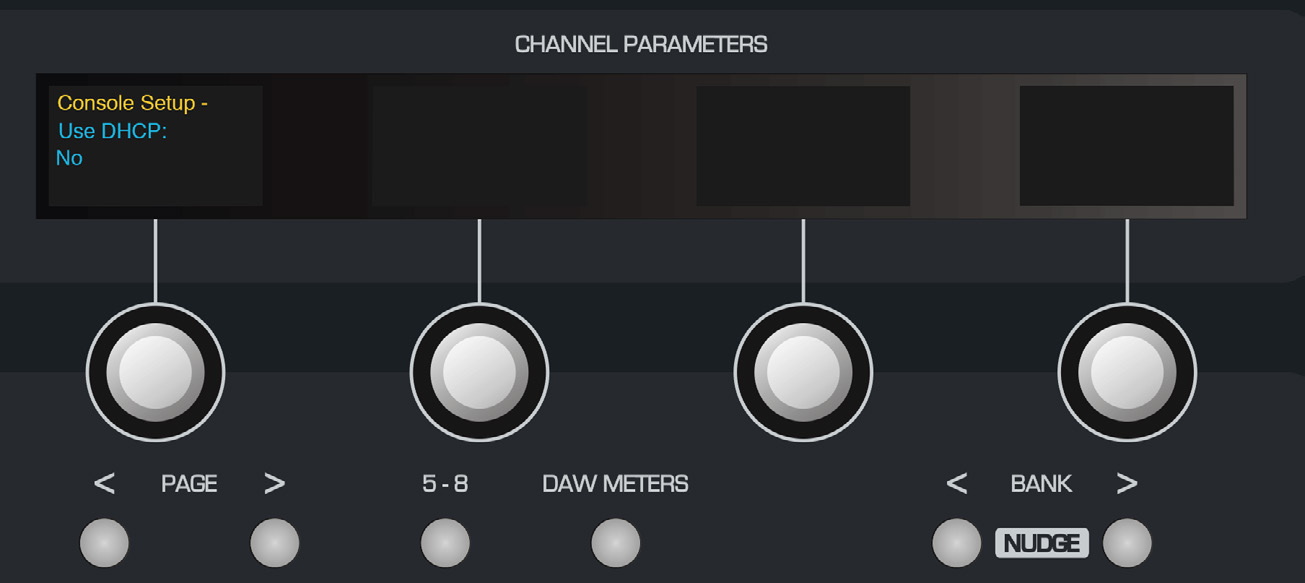

수동 DLC 주소
- DLC에서 SETUP을 누릅니다.
- Network Settings 페이지로 이동하여 Use DHCP = NO로 설정합니다.
- 서로 다른 192.168.100.X 주소를 설정합니다.
- Subnet Mask를 255.255.255.0으로 설정합니다.
- Port를 1212로 설정합니다.
- SETUP을 다시 눌러 저장하고 종료합니다.

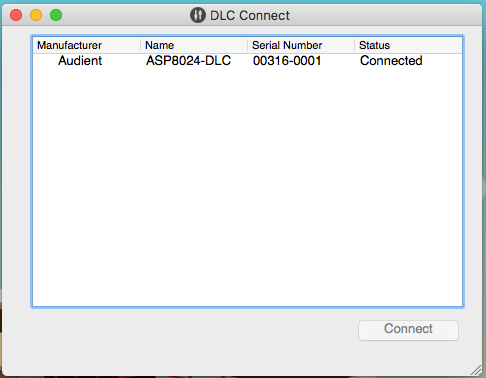

네트워크 설정을 변경한 뒤 콘솔과 컴퓨터를 재부팅하고 DLC Connect를 열어 콘솔을 선택한 다음 연결합니다. Connected 상태 아이콘이 표시되면 통신이 성공한 것입니다.
DHCP
DLC에서 Use DHCP = YES로 설정하고 Mac Ethernet 인터페이스를 DHCP로 구성합니다. 두 장치는 동일한 네트워크에 있어야 합니다.
DLC Windows 설정으로 계속합니다.
