DLC 概述与 Mac 设置

DLC 概述​

可选的 Dual Layer Control (DLC) 模块在 ASP8024-HE 中央区域将 DAW 控制与模拟自动化整合在一起。

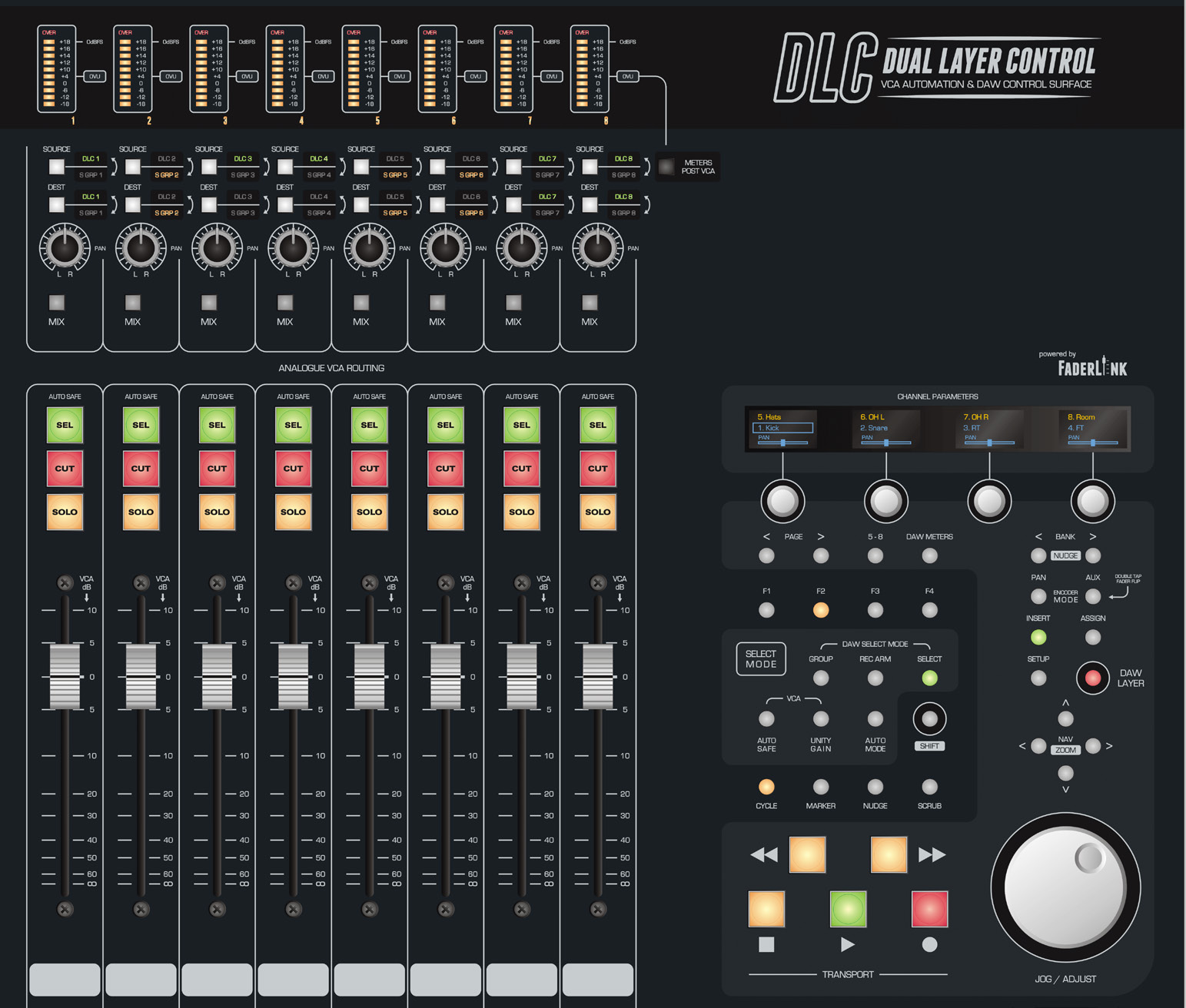

ASP8024-HE Dual Layer Control 模块

Analogue Layer​

DLC 提供八路模拟 VCA 控制，包含 Line Input/Output，并可路由到 Subgroup 1–8。VCA 电平和 Cut 操作可通过 Audient Faderlink 插件记录到 DAW 并调用。

DAW Layer​

DAW Layer 通过 HUI 协议提供八个可 Bank 切换的推子，以及 Transport、Record Enable、Pan、Send、Plug-in 和 Navigation 控制。Manual v1.1 的 DLC 部分列出了 Cubase、Nuendo、Logic Pro 和 Pro Tools；准确的功能分配请使用当前 DAW 专用控制表面手册。

在两个 Layer 之间切换​

DLC 可在 Analogue Layer 和 DAW Layer 之间切换，而不会改变底层模拟推子电平，因此可以在不破坏调音台 Mix Balance 的情况下进行 DAW 调整。

软件与手册​

当前 DLC/Faderlink 资源和 DAW 专用控制表面手册列在 ASP8024-HE Downloads 页面。

DLC Mac 安装与网络设置​

物理连接​

使用标准 CAT5 Ethernet 线缆，从调音台后部的 DLC Network 端口连接到 Mac，或连接到 Mac 所在的同一路由器/网络交换机。

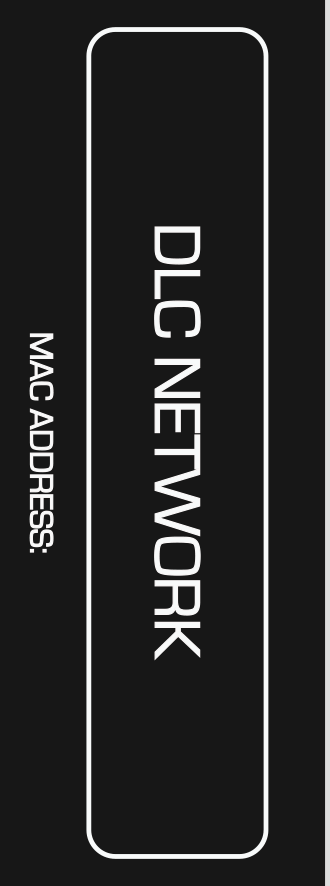

Mac 上的 DLC Ethernet 连接

DLC Connect​

Mac 工作流程使用 DLC Connect 应用程序建立通讯，并创建 DAW 所需的 MIDI 端口。

通过 ASP8024-HE Downloads 页面 / ARC 下载当前软件包，将其安装到 Applications，并在配置 DAW Control Surface 前启动。

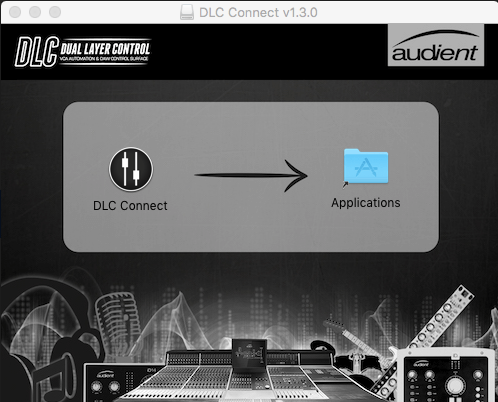

macOS 上的 DLC Connect 应用程序

也可以将 DLC Connect 设置为登录时自动打开。当前 macOS 菜单名称可能与旧版截图有所不同。

选择 DHCP 或手动地址​

如果 DLC 连接到已配置 DHCP 的现有网络，Mac 和 DLC 均可自动获取地址。

对于 Manual v1.1 的 DLC 部分所述的电脑直连调音台方式，应使用手动地址。

手动 Mac 地址​

将 Ethernet Adapter 设置为以下范围内的唯一地址：

192.168.100.X

其中 X 为 1–254，并且必须与 DLC 地址不同。

设置：

  • Subnet Mask：255.255.255.0
  • Router/Gateway：对于源手册所述的直接手动设置留空

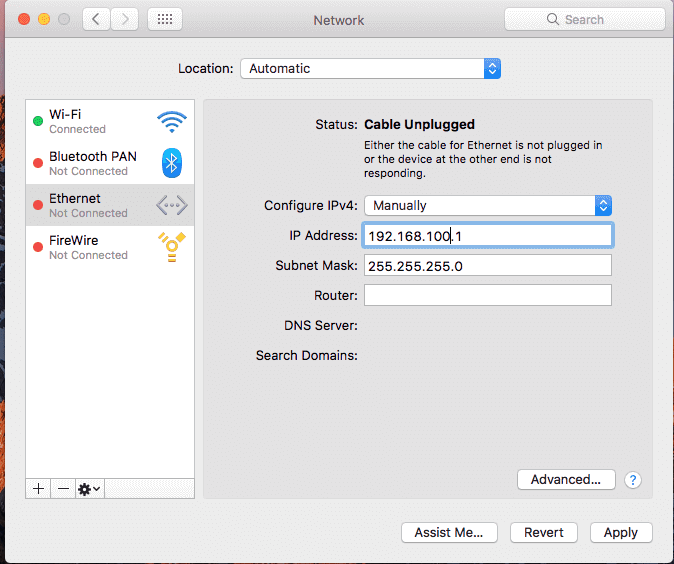

DLC 手册中显示的旧版 macOS 手动 IPv4 设置

手动 DLC 地址​

  1. 在 DLC 上按 SETUP。
  2. 翻页到网络设置，并将 Use DHCP = NO。
  3. 设置一个不同的 192.168.100.X 地址。
  4. 将 Subnet Mask 设置为 255.255.255.0。
  5. 将 Port 设置为 1212。
  6. 再次按 SETUP 保存并退出。

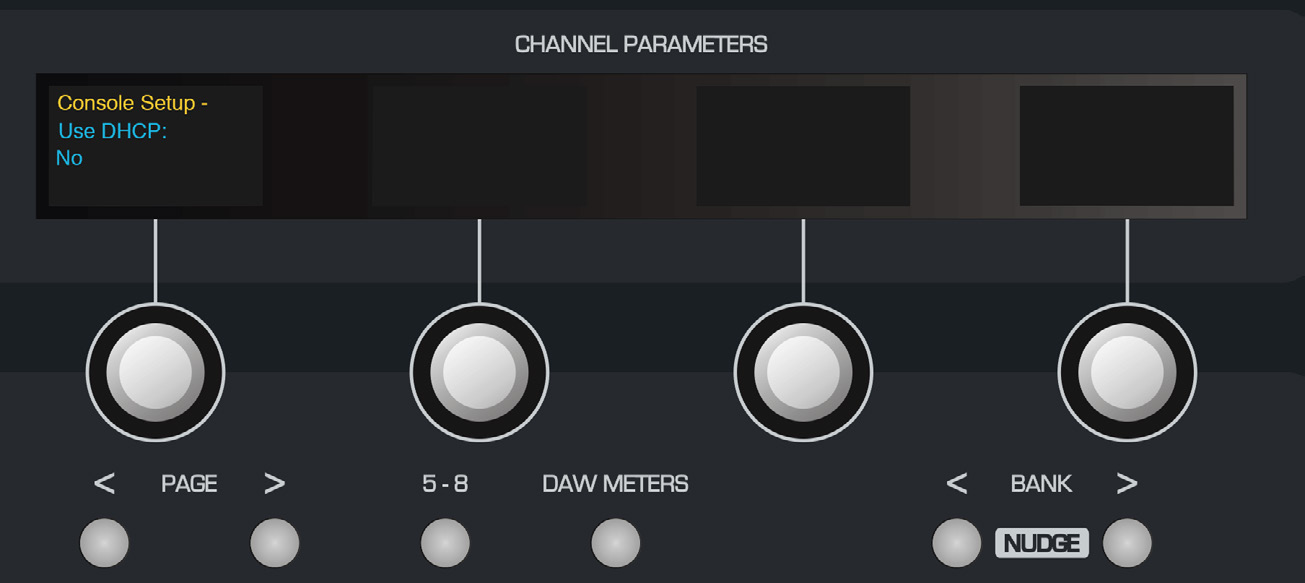

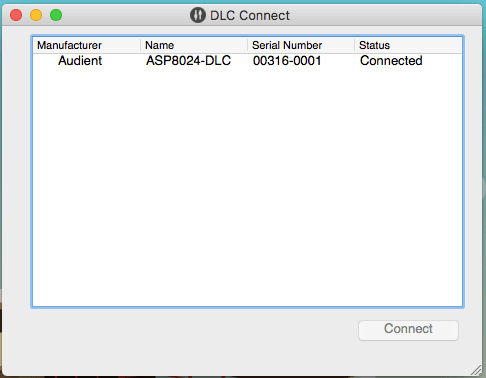

DLC Setup 按钮和网络菜单 DLC Connect 已连接和未连接状态图标

更改网络设置后，重新启动调音台和电脑，打开 DLC Connect，选择调音台并连接。显示已连接状态图标表示通讯成功。

DHCP​

将 DLC 的 Use DHCP = YES，并将 Mac Ethernet 接口配置为 DHCP。两台设备必须位于同一网络中。

继续阅读 DLC Windows 设置。
