DLC 控制表面与音频路由

DLC DAW Control Surface​

DLC 控制表面的功能分配会因 DAW 而异。请使用 Audient 当前的 DAW 专用手册，获取准确的设置方式和功能映射。

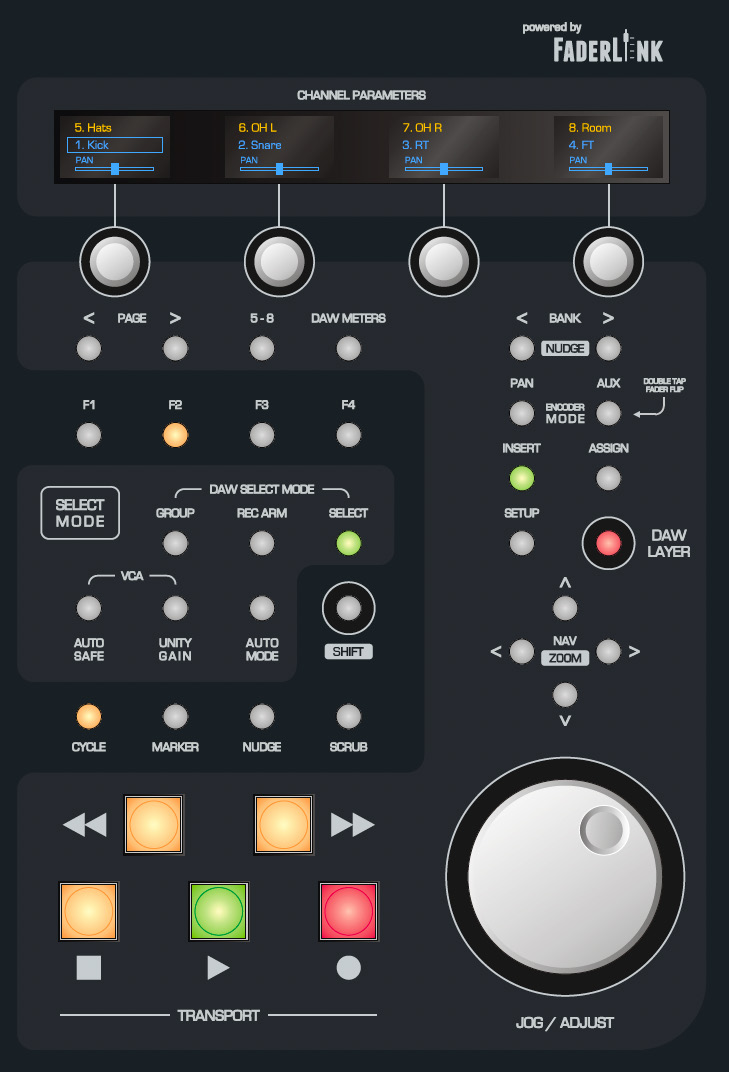

ASP8024-HE DLC DAW 控制表面布局

控制表面包括：

  • 八个带 OLED 通道显示屏的推子
  • Channel Encoder 以及 Encoder/Display Flip
  • Channel Select Mode
  • Bank 和 Nudge 控制
  • 可编程 Function Button
  • DAW Layer 选择
  • Transport 控制
  • Loop/Cycle 和 Marker 控制
  • Navigation/Zoom 控制
  • Jog/Shuttle Wheel 和 Scrub
  • Setup 与 Insert 自定义控制
  • DAW Metering Mode

当前 Pro Tools、Logic 和 Cubase 控制表面手册可从 ASP8024-HE Downloads 页面 获取。

DLC 模拟音频路由与 VCA​

DLC 通过 DB25 接口提供八路 Line Input 和八路 Line Output。调音台将其标记为 DLC VCA Inputs/Outputs。

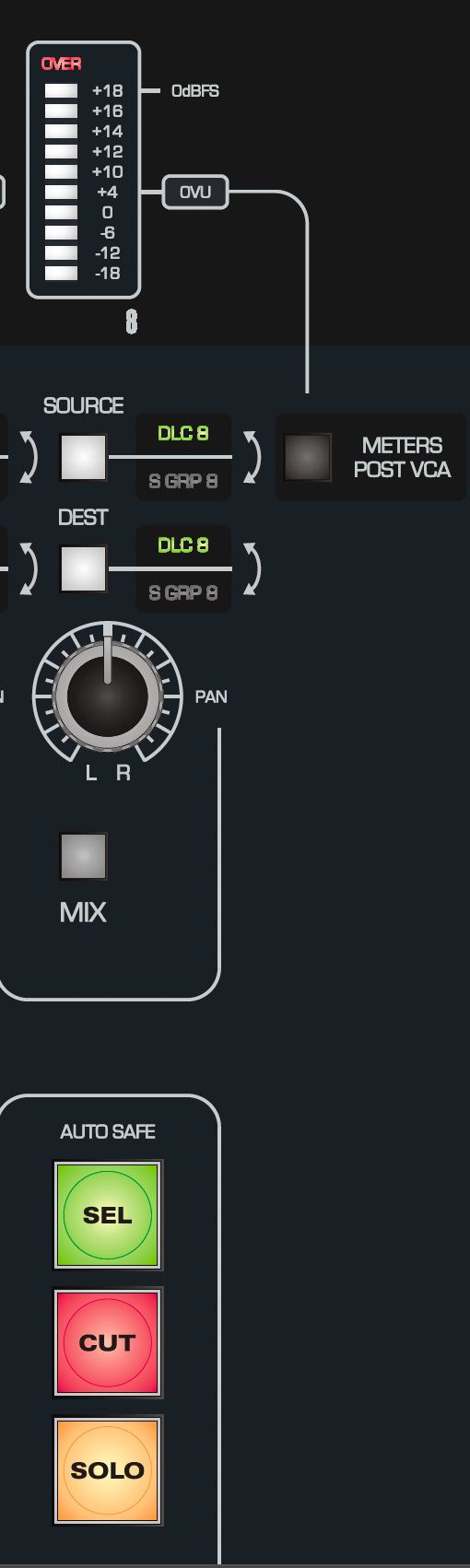

ASP8024-HE DLC 模拟音频路由控制

每通道音频控制​

  1. METER - 除非选择 DAW Meters，否则显示信号源电平。
  2. METERS POST VCA - 在 VCA 前和 VCA 后电平显示之间切换。
  3. SOURCE - 选择外部 DLC VCA Input 或对应的 Subgroup。
  4. DEST - 路由到 DLC VCA Output 或对应的 Subgroup。
  5. PAN - 调整通道在 Stereo Mix 中的位置。
  6. MIX - 将 DLC 通道路由到 Stereo Mix Bus，使八路 DLC Line Input 可作为额外的 Mix Channel 使用。
  7. SELECT - 用于 Auto Safe、Unity 和 DAW Layer 功能。
  8. CUT - 静音通道，并可在 Analogue Layer 中自动化。
  9. SOLO - 在 Analogue 或 DAW Layer 中独奏通道；Solo 本身不会被记录为模拟自动化。

若要将 DLC VCA 控制直接放入 Subgroup 信号路径，请将该通道的 SOURCE 和 DEST 都设置为 S GRP。

Auto Safe 与 Unity​

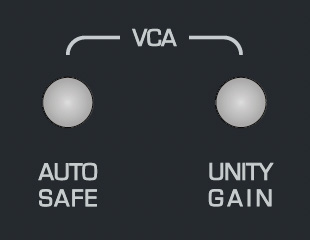

DLC Auto Safe 和 Unity 控制
  • 按下 AUTO SAFE，然后 SELECT 不应响应自动化的通道。
  • 按下 UNITY，然后 SELECT 应保持在 0 dB 的通道。

VCA 推子​

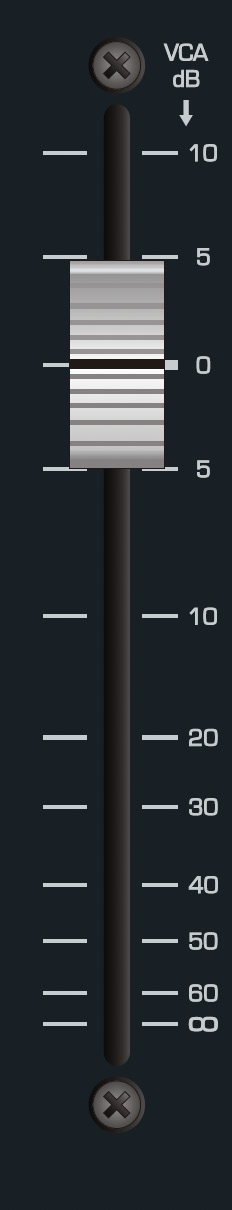

ASP8024-HE DLC VCA 推子

DLC 推子并不直接位于模拟音频信号路径中。它向 VCA 发送 DC 控制信息，提供衰减、Cut，以及高于 Unity 约 +10 dB 的增益。

手册特别指出，VCA 路径非常适合用于 Dynamics 处理之后的电平自动化。

继续阅读 Faderlink、模拟自动化与 DLC 支持。
