DLC परिचय और Mac सेटअप

DLC परिचय​

Optional Dual Layer Control (DLC) module ASP8024-HE के सेंटर में DAW कंट्रोल और एनालॉग automation को combine करता है।

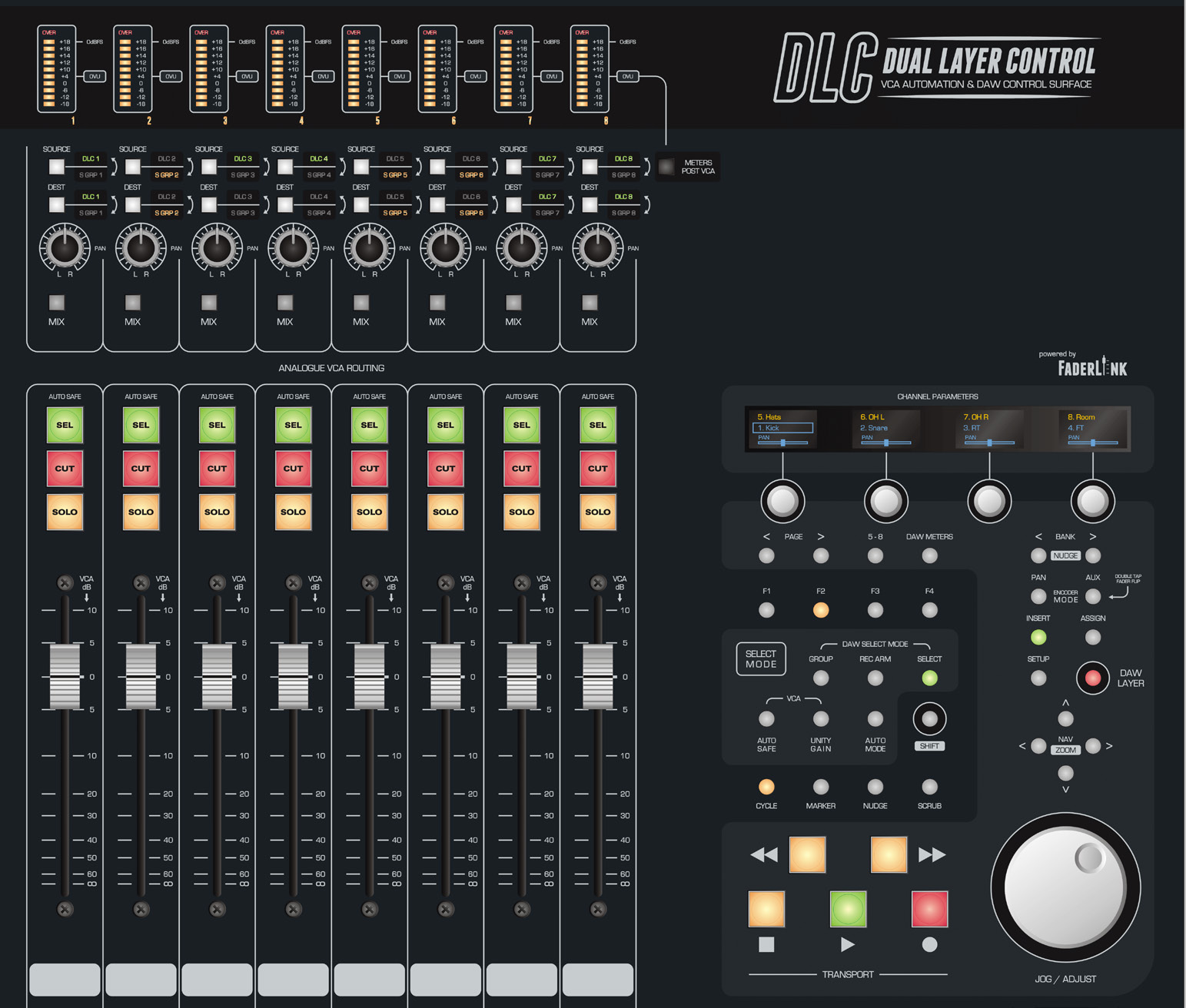

ASP8024-HE Dual Layer कंट्रोल module

एनालॉग layer​

DLC लाइन इनपुट्स/आउटपुट्स के साथ एनालॉग VCA कंट्रोल के आठ चैनल्स और सबग्रुप्स 1–8 के लिए रूटिंग देता है। VCA लेवल और Cut movements को Audient के Faderlink plug-in का उपयोग करके DAW से रिकॉर्ड और रिकॉल किया जा सकता है।

DAW layer​

DAW layer HUI protocol के माध्यम से आठ bankable फेडर्स के साथ transport, रिकॉर्ड-इनेबल, pan, सेंड, plug-in और navigation कंट्रोल देता है। मैनुअल v1.1 का DLC सेक्शन Cubase, Nuendo, Logic Pro और Pro Tools लिस्ट करता है; exact assignments के लिए मौजूदा DAW-specific कंट्रोल सरफेस manuals उपयोग करें।

Layers के बीच switch करें​

DLC underlying एनालॉग फेडर लेवल्स बदले बिना एनालॉग और DAW layers के बीच बदलाव कर सकता है, जिससे कंसोल मिक्स बैलेंस छोड़े बिना DAW adjustments किए जा सकते हैं।

सॉफ़्टवेयर और manuals​

मौजूदा DLC/Faderlink रिसोर्सेज़ और DAW-specific कंट्रोल सरफेस manuals ASP8024-HE Downloads page पर listed हैं।

DLC Mac इंस्टॉलेशन और Networking​

फिजिकल कनेक्शन​

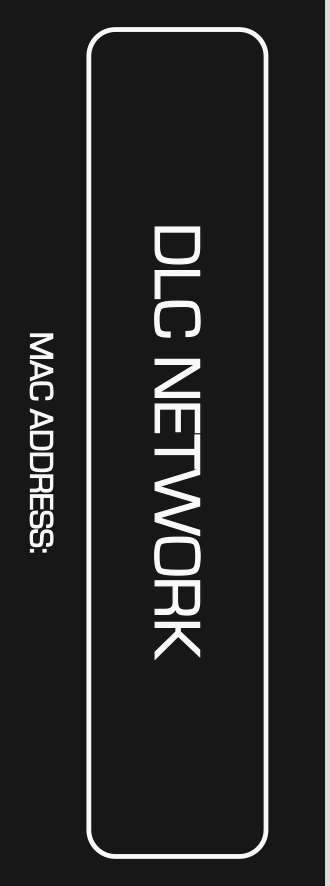

कंसोल के rear पर DLC नेटवर्क पोर्ट से Mac या Mac के समान router/नेटवर्क स्विच तक standard CAT5 Ethernet cable कनेक्ट करें।

DLC Ethernet connection on Mac

DLC कनेक्ट​

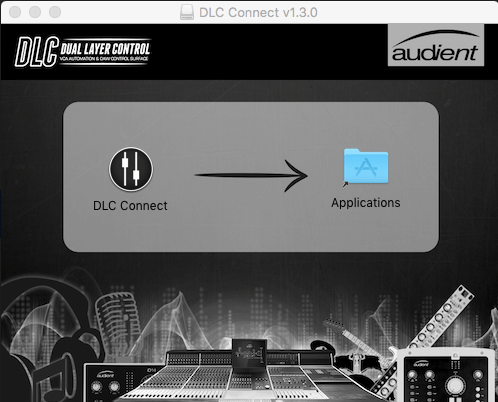

Mac workflow communication establish करने और DAW के लिए आवश्यक MIDI पोर्ट्स बनाने के लिए DLC Connect ऐप्लिकेशन उपयोग करता है।

मौजूदा package को ASP8024-HE Downloads page / ARC के माध्यम से डाउनलोड करें, ऐप्लिकेशन्स में इंस्टॉल करें और DAW कंट्रोल surface कॉन्फ़िगर करने से पहले इसे launch करें।

DLC Connect application on macOS

DLC कनेक्ट को login पर ऑटोमैटिक रूप से open होने के लिए भी कॉन्फ़िगर किया जा सकता है। मौजूदा macOS मेन्यू नाम legacy screenshots से अलग हो सकते हैं।

DHCP या manual addressing चुनें​

यदि DLC DHCP वाले established नेटवर्क से कनेक्टेड है, तो Mac और DLC दोनों ऑटोमैटिक रूप से addresses प्राप्त कर सकते हैं।

Direct कंप्यूटर-to-कंसोल कनेक्शन के लिए मैनुअल v1.1 का DLC सेक्शन मैनुअल addressing describe करता है।

Manual Mac address​

Ethernet adapter को इस रेंज में unique address पर सेट करें:

192.168.100.X

जहाँ X का मान 1–254 के बीच है और DLC address से अलग है।

सेट करें:

  • Subnet mask: 255.255.255.0
  • Router/gateway: सोर्स में बताए गए direct मैनुअल सेटअप के लिए blank छोड़ें

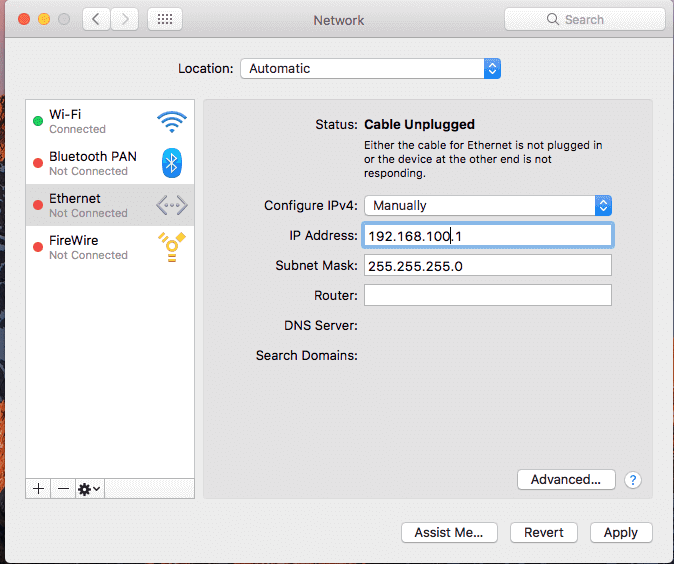

Legacy macOS manual IPv4 सेटिंग्स DLC मैनुअल में दिखाया गया

Manual DLC address​

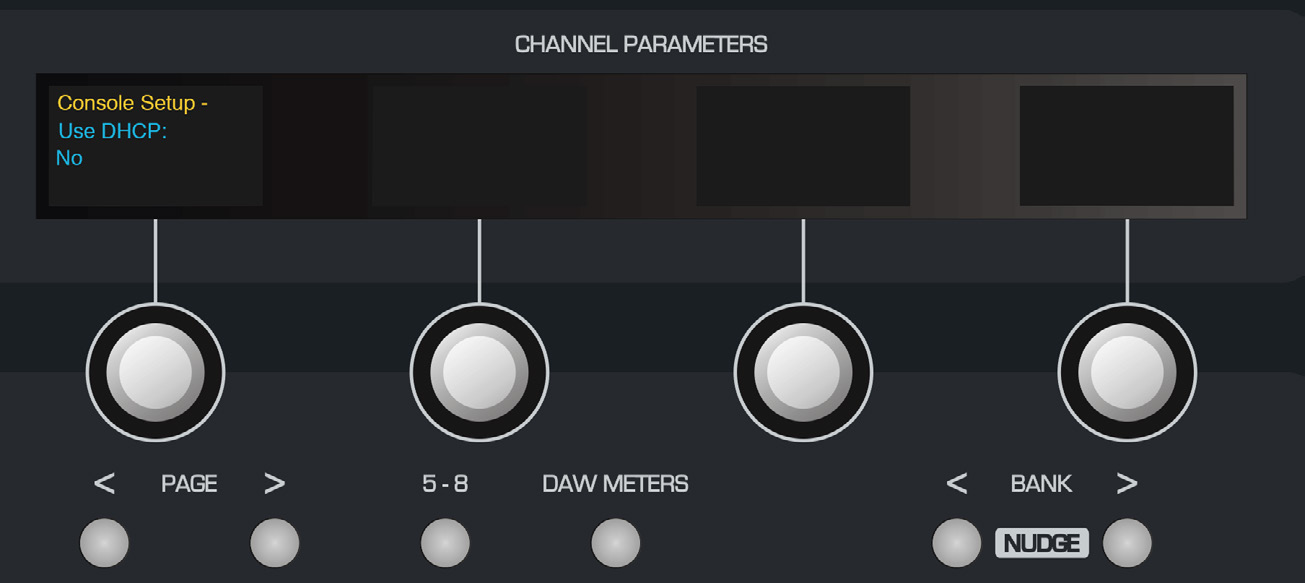

  1. DLC पर SETUP दबाएँ।
  2. नेटवर्क सेटिंग्स तक पेज करें और Use DHCP = NO सेट करें।
  3. अलग 192.168.100.X address सेट करें।
  4. Subnet mask 255.255.255.0 सेट करें।
  5. पोर्ट 1212 सेट करें।
  6. Save और exit करने के लिए सेटअप फिर से दबाएँ।

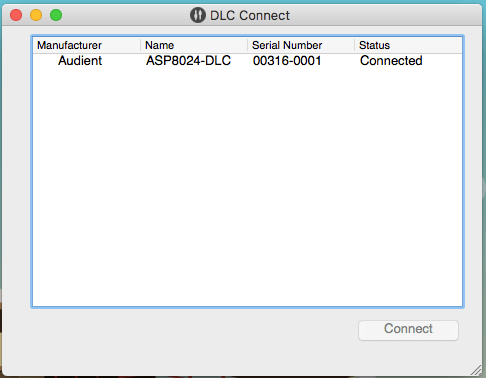

DLC सेटअप बटन and network menu DLC Connect कनेक्टेड और डिसकनेक्टेड स्टेटस icons

नेटवर्क सेटिंग्स बदलने के बाद कंसोल और कंप्यूटर reboot करें, DLC कनेक्ट खोलें, कंसोल चुनें और कनेक्ट करें। कनेक्टेड स्टेटस आइकन सफल communication दिखाता है।

DHCP​

DLC पर Use DHCP = YES सेट करें और Mac Ethernet इंटरफ़ेस को DHCP के लिए कॉन्फ़िगर करें। दोनों डिवाइसेज़ समान नेटवर्क पर होने चाहिए।

आगे DLC Windows Setup पर जाएँ।
