कनेक्टर पैनल और पावर Supply

कनेक्टर पैनल​

कनेक्टर पैनल ASP8024-HE को माइक्रोफ़ोन्स, इंस्ट्रूमेंट्स, converters, monitors, outboard इक्विपमेंट और रिकॉर्डिंग सिस्टम से इंटरफ़ेस करते हैं। इनपुट्स और आउटपुट्स electronically बैलेंस्ड या ground-sensing topologies का उपयोग करते हैं, जिनमें RFI rejection networks शामिल हैं।

चैनल कनेक्शन्स​

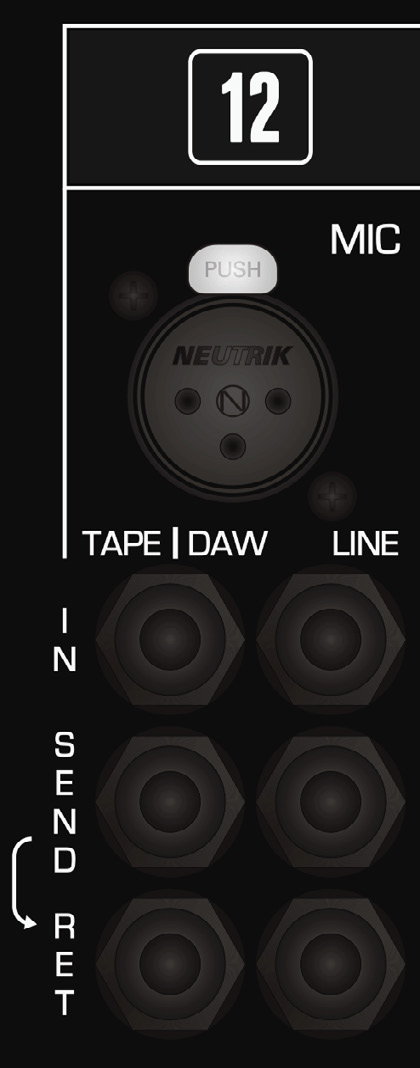

ASP8024-HE चैनल rear कनेक्टर पैनल

प्रत्येक standard इनपुट चैनल देता है:

  • MIC - XLR माइक्रोफ़ोन इनपुट।
  • LINE - लाइन-लेवल चैनल इनपुट।
  • TAPE/DAW - लाइन-लेवल प्लेबैक रिटर्न।
  • Mic/Line insert send और return।
  • DAW/Tape insert send और return।

इन्सर्ट सेंड्स नॉर्मल पाथ interrupt किए बिना उपयोग किए जा सकते हैं। इन्सर्ट रिटर्न से कनेक्ट करने पर normalled रूट break होता है और रिटर्न सिग्नल उसकी जगह लेता है। CH FLIP फिजिकल इन्सर्ट points को दोनों सोर्स circuits के बीच मूव नहीं करता।

Patchbay-equipped consoles

Optional patchbay fitted होने पर rear चैनल पैनल सामान्यतः Mic और लाइन इनपुट्स retain करता है, जबकि Tape/DAW रिटर्न्स और इन्सर्ट कनेक्शन्स patchbay के माध्यम से presented होते हैं।

मॉनिटरिंग, फोल्डबैक, Cue, Aux और EFX​

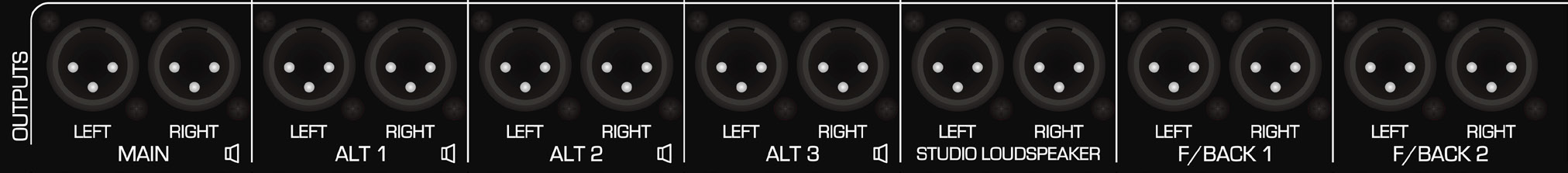

ASP8024-HE main alternate studio and foldback कनेक्टर्स

मास्टर कनेक्टर पैनल देते हैं:

  • MAIN मॉनिटर आउटपुट।
  • ALT 1, ALT 2 और ALT 3 मॉनिटर आउटपुट्स।
  • STUDIO LOUDSPEAKERS आउटपुट।
  • FOLDBACK 1 और 2 स्टीरियो आउटपुट्स।
  • CUE A और CUE B आउटपुट्स।
  • AUX SEND 1–12 आउटपुट्स।
  • चार STEREO EFX INPUTS।
  • MAIN MIX INSERT लेफ्ट/राइट सेंड और रिटर्न।

मिक्स इन्सर्ट Heritage आउटपुट Card के बाद और स्टीरियो बस compressor से पहले है।

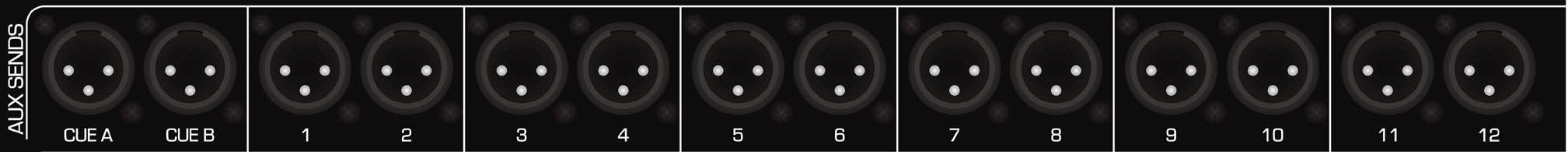

ASP8024-HE Cue Aux and Stereo EFX कनेक्टर्स

सबग्रुप्स, mix आउटपुट्स और एक्सटर्नल इनपुट्स​

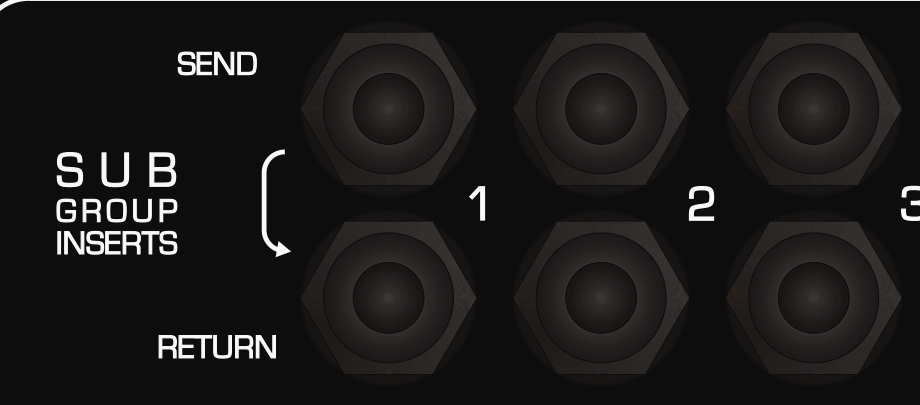

ASP8024-HE subgroup and mix कनेक्टर पैनल
  • आठ सबग्रुप्स में से प्रत्येक का इन्सर्ट सेंड और रिटर्न है।
  • स्टीरियो Mix Bus मास्टर फेडर के बाद तीन stereo Mix Outputs से उपलब्ध है।
  • तीन स्टीरियो External Inputs मॉनिटरिंग/सोर्स चयन सिस्टम को फ़ीड करते हैं।

Multitrack और subgroup DB25 wiring​

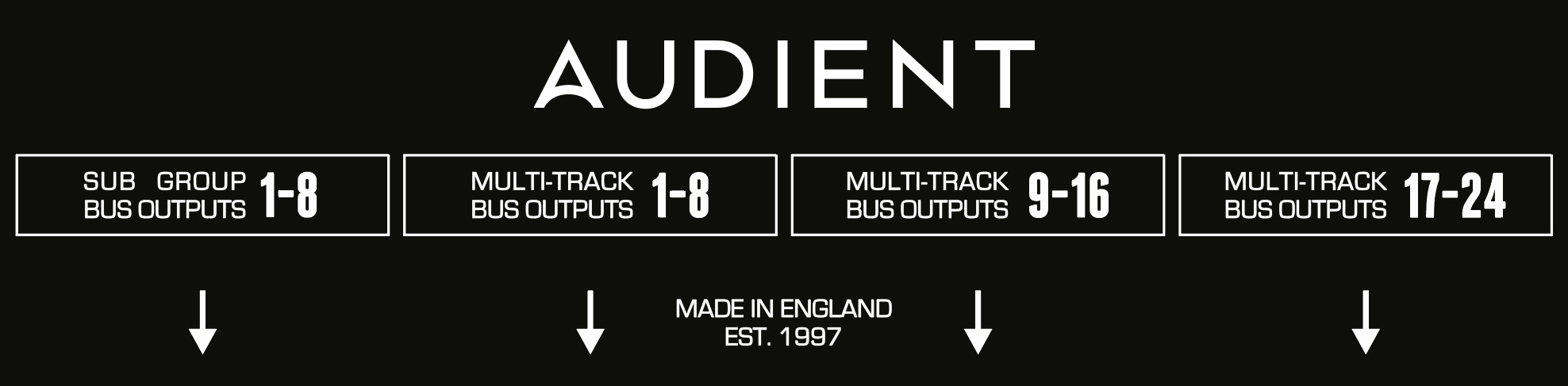

24 multitrack आउटपुट्स तीन DB25 कनेक्टर्स में split हैं, प्रत्येक कनेक्टर पर आठ चैनल्स। चौथा DB25 सबग्रुप आउटपुट्स कैरी करता है। ये Tascam एनालॉग DB25 convention फ़ॉलो करते हैं।

ASP8024-HE Tascam DB25 multitrack wiring table
Signal number+ pin- pinScreen pin
1 / 9 / 17241225
2 / 10 / 18102311
3 / 11 / 1921922
4 / 12 / 207208
5 / 13 / 2118619
6 / 14 / 224175
7 / 15 / 2315316
8 / 16 / 241142

Undesignated pins कनेक्टेड नहीं हैं। स्क्रीन कनेक्शन्स कंसोल के अंदर joined हैं और chassis earth से कनेक्टेड हैं। Patchbay टाई-लाइन DB25s यही convention उपयोग करते हैं।

पावर Supply​

ASP8024-HE rack-mounted ASP8120 Ultra पावर सप्लाई से powered है।

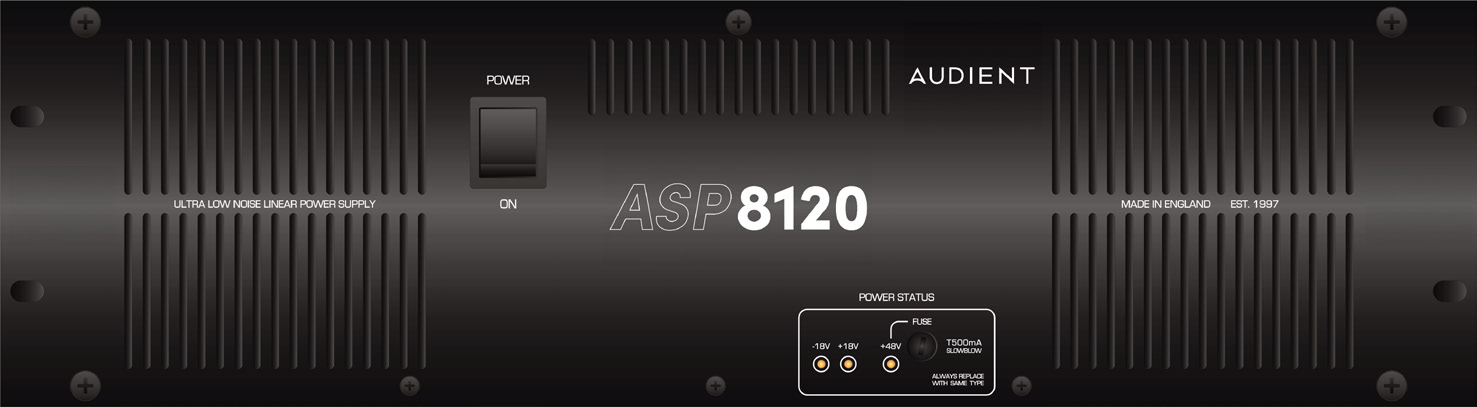

ASP8120 Ultra पावर supply फ्रंट पैनल

पावर rails और indicators​

PSU कंसोल की +18 V, -18 V और +48 V rails supply करता है। फ्रंट-पैनल LEDs rail स्टेटस indicate करते हैं।

फ्रंट-पैनल +48 V fuse को 500 mA slow-blow के रूप में specified किया गया है।

कंसोल cable कनेक्ट करें​

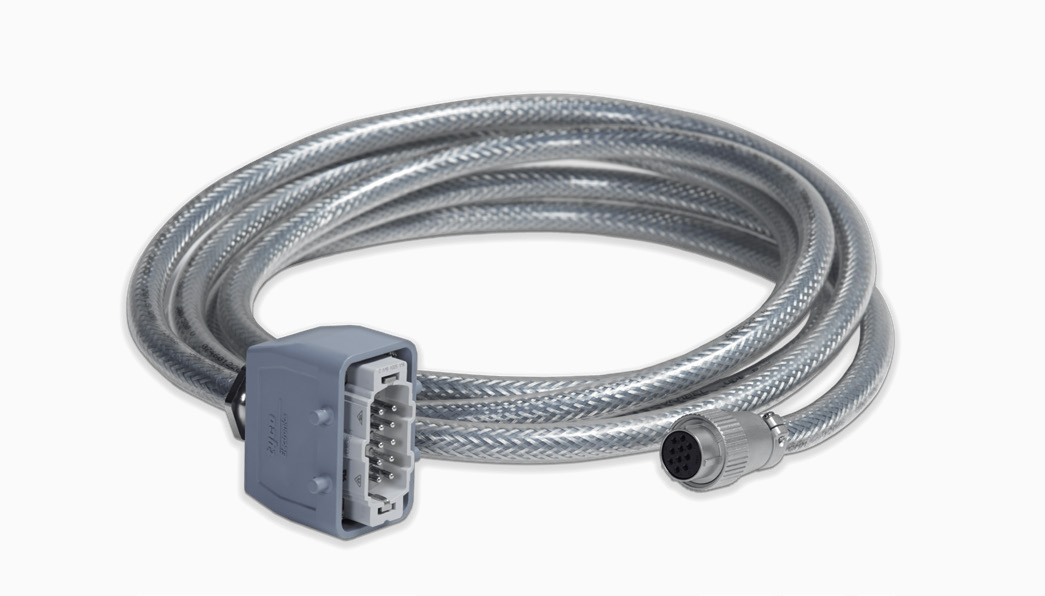

ASP8120 Ultra console पावर-cable connection
  1. PSU switched off होने पर कंसोल कनेक्टर को पूरी तरह उसके socket में push करें।
  2. दोनों retaining arms को कनेक्टर पर खींचें, जब तक वह securely lock न हो जाए।
  3. पावर apply करने से पहले कन्फ़र्म करें कि केबल loose नहीं हो सकती।

मैनुअल बताता है कि shielded कंसोल केबल approximately 4 metres लंबी है।

Cooling और इंस्टॉलेशन​

ASP8120 Ultra low-noise fans उपयोग करता है और कंट्रोल रूम में इंस्टॉल किया जा सकता है। दोनों fan openings unobstructed रखें। मैनुअल बताता है कि यदि airflow restricted नहीं है, तो ऊपर या नीचे empty rack space आवश्यक नहीं है।

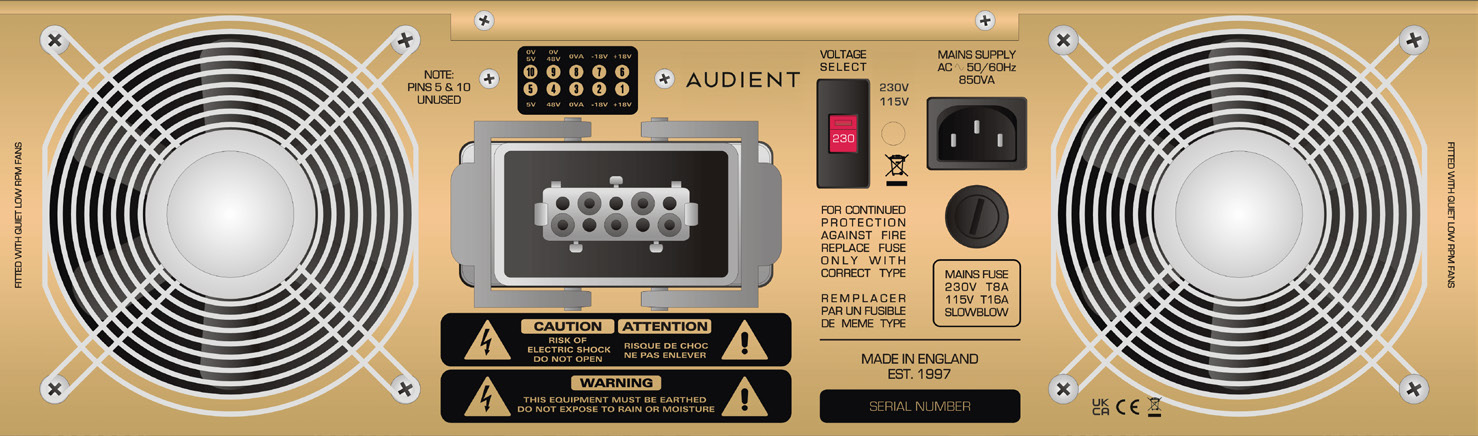

ASP8120 Ultra रियर पैनल and console पावर connection
Mains voltage और fuse selection

Mains पावर apply करने से पहले PSU को सही लोकल मेन्स voltage के लिए सेट करें। हमेशा PSU/fuse holder पर marked या मौजूदा Audient सर्विस जानकारी में specified मेन्स fuse type और rating ही उपयोग करें।

आगे Tracking और Foldback पर जाएँ।
