Heritage आउटपुट और Mix Bus प्रोसेसिंग

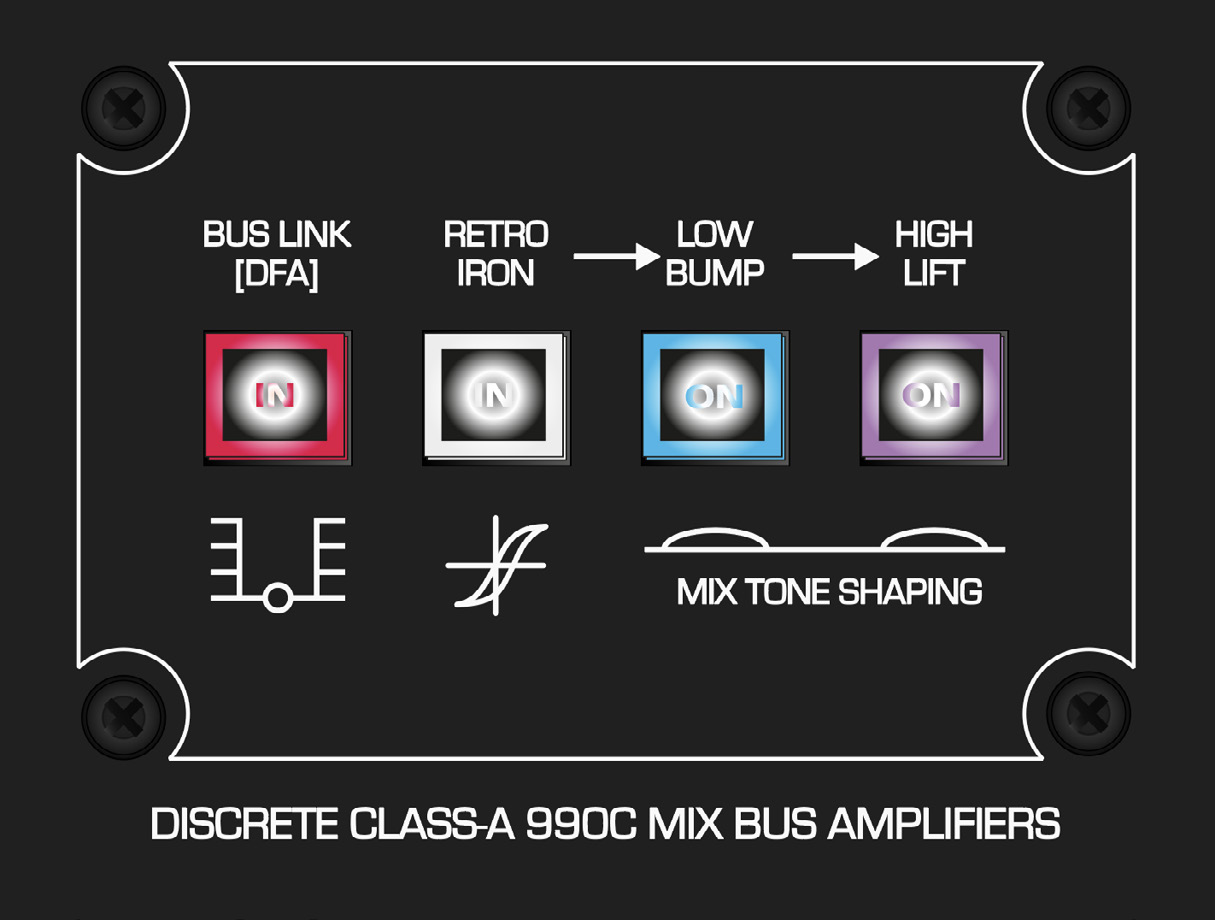

Heritage आउटपुट Card

Heritage आउटपुट Card स्टीरियो Mix Bus आउटपुट पर tonal ऑप्शन्स देता है।

Retro Iron

RETRO IRON स्टीरियो मिक्स पाथ में vintage-inspired आउटपुट stage और दो Carnhill transformers इन्सर्ट करता है। मैनुअल audible result को additional weight और punch, विशेष रूप से low end में, तथा wider और more pronounced sound stage के रूप में describe करता है।

Low Bump

Retro Iron engaged होने पर LOW BUMP लगभग 60 Hz पर centred broad approximately +2 dB lift जोड़ता है।

High Lift

Retro Iron engaged होने पर HIGH LIFT लगभग 20 kHz पर broad approximately +2 dB lift जोड़ता है।

Low Bump और High Lift Retro Iron circuit का हिस्सा हैं और मिक्स को केवल Retro Iron engaged होने पर प्रभावित करते हैं।

Bus Link / DFA

Optional 48 Bus Mod इंस्टॉल्ड होने पर BUS LINK 24 बसें के दूसरे सेट को बसें 1–24 के साथ combine करता है, ताकि कंसोल सभी इनपुट चैनल्स पर conventional 24-बस desk की तरह operate कर सके।

48 बस Mod इंस्टॉल्ड न होने पर सोर्स मैनुअल में स्विच को DFA label/यूज़ किया गया है।

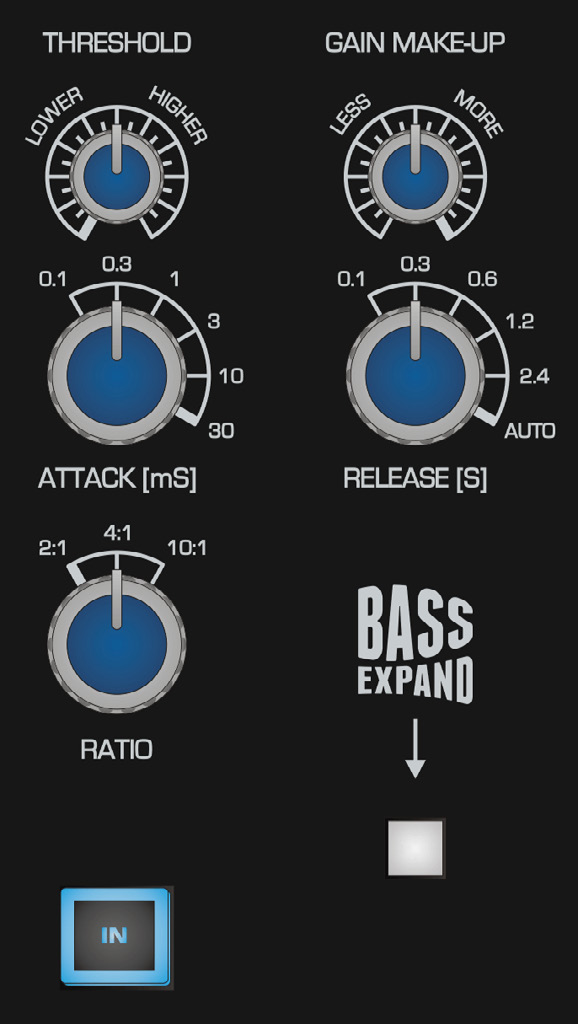

Bus Compressor

स्टीरियो VCA compressor main Mix Insert के बाद और Master Fader से पहले located है। यह मिक्स-बस प्रोसेसिंग के लिए optimised है और आवश्यकता न होने पर completely बायपास किया जा सकता है।

कंट्रोल्स

• THRESHOLD वह लेवल सेट करता है जहाँ compression शुरू होती है।
• GAIN MAKE-UP गेन reduction से खोया आउटपुट लेवल restore करता है।
• ATTACK 0.1, 0.3, 1, 3, 10 या 30 ms सिलेक्ट करता है। Faster सेटिंग्स transients पर जल्दी react करती हैं; slower सेटिंग्स initial transient का अधिक हिस्सा pass होने देती हैं।
• RELEASE 0.1, 0.3, 0.6, 1.2 या 2.4 seconds, साथ में AUTO, सिलेक्ट करता है।
• RATIO 2:1, 4:1 या 10:1 सिलेक्ट करता है।
• BASS EXPAND detector sidechain में 350 Hz, 6 dB/octave high-pass filter रखता है, ताकि low और lower-mid frequencies का compression पर कम influence हो।
• IN compressor को स्टीरियो Mix Bus में रखता है।

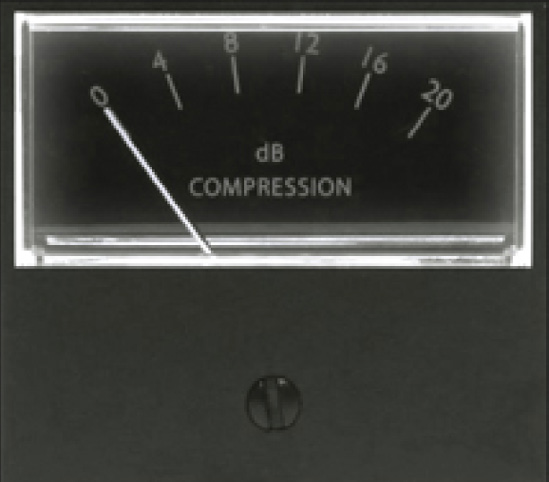

• GAIN REDUCTION METER लागू की जा रही compression की मात्रा दिखाता है।

मैनुअल compression को deliberately उपयोग करने की सलाह देता है और note करता है कि मिक्स को अधिक cohesive महसूस कराने के लिए गेन रिडक्शन movement की केवल थोड़ी मात्रा आवश्यक हो सकती है।

Occasional peaks कंट्रोल करने के लिए higher threshold और higher ratio भी उपयोग किए जा सकते हैं।

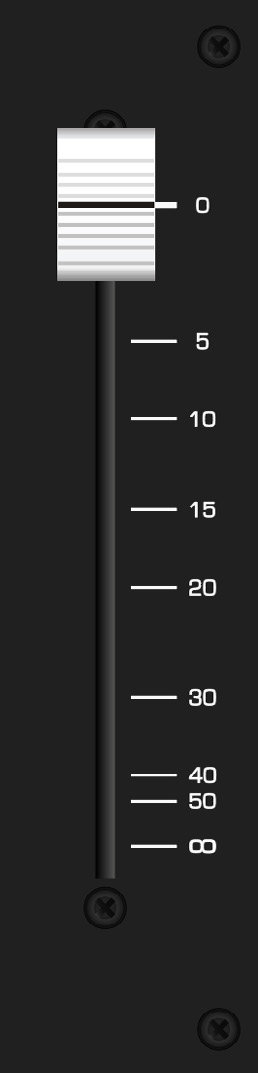

मास्टर Fader

मास्टर फेडर Mix Bus प्रोसेसिंग के बाद फ़ाइनल स्टीरियो कंसोल आउटपुट कंट्रोल करता है।

चैनल फेडर्स के विपरीत मास्टर फेडर को इसकी travel के टॉप पर 0 dB के साथ calibrated किया गया है। इसका मुख्य purpose फ़ाइनल आउटपुट कंट्रोल और मैनुअल fade-outs है।

नॉर्मल ऑपरेटिंग conditions में फेडर को 0 dB पर रखें। यदि sensible आउटपुट लेवल पाने के लिए मास्टर फेडर को substantially नीचे खींचना पड़ रहा है, तो इसके बजाय Mix Bus को फ़ीड करने वाले लेवल्स कम करें।

फेडर travel के बॉटम पर सिग्नल effectively off होता है।

आगे Control Room, Studio और Foldback पर जाएँ।
