Anschlussfelder und Stromversorgung
Anschlussfelder
Die Anschlussfelder verbinden ASP8024-HE mit Mikrofonen, Instrumenten, Wandlern, Monitoren, Outboard-Equipment und dem Aufnahmesystem. Ein- und Ausgänge verwenden elektronisch symmetrierte bzw. Ground-Sensing-Topologien mit RFI-Unterdrückungsnetzwerken.

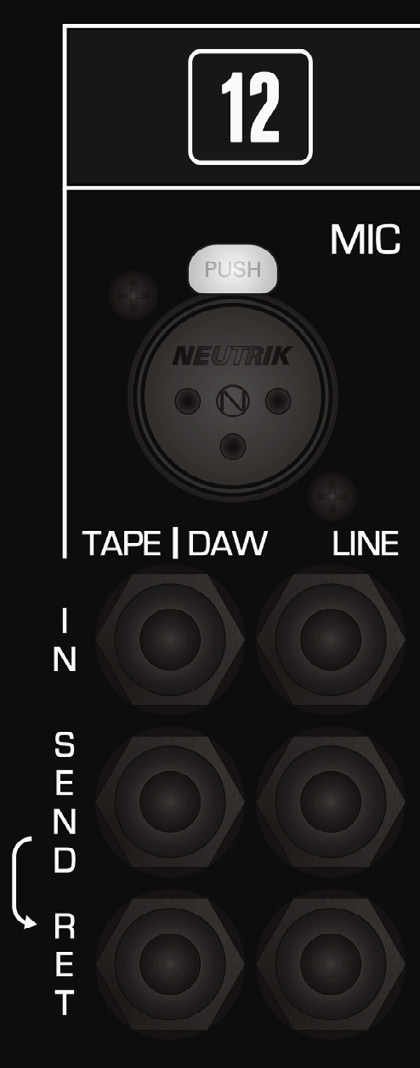

Kanalanschlüsse
Jeder Standard-Eingangskanal bietet:
- MIC – XLR-Mikrofoneingang.
- LINE – Kanaleingang mit Line-Pegel.
- TAPE/DAW – Wiedergabe-Return mit Line-Pegel.
- Mic/Line Insert Send und Return.
- DAW/Tape Insert Send und Return.
Die Insert Sends können verwendet werden, ohne den normalen Signalweg zu unterbrechen. Das Anschließen an einen Insert Return unterbricht die normalisierte Verbindung und ersetzt sie durch das Return-Signal. CH FLIP verschiebt die physischen Insert-Punkte nicht zwischen den beiden Quellschaltungen.
Bei eingebauter optionaler Patchbay bleiben Mic- und Line-Eingänge normalerweise am rückseitigen Kanalpanel, während Tape/DAW-Returns und Insert-Anschlüsse über die Patchbay bereitgestellt werden.

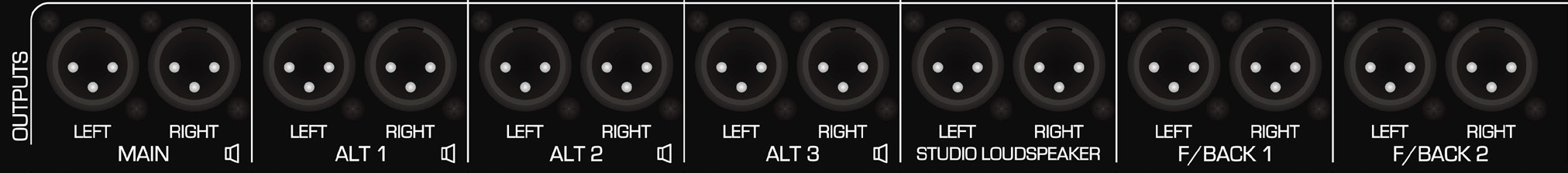

Monitoring, Foldback, Cue, Aux und EFX
Die Master-Anschlussfelder bieten:
- MAIN-Monitorausgang.
- ALT 1, ALT 2 und ALT 3-Monitorausgänge.
- STUDIO LOUDSPEAKERS-Ausgang.
- Stereo-Ausgänge FOLDBACK 1 und 2.

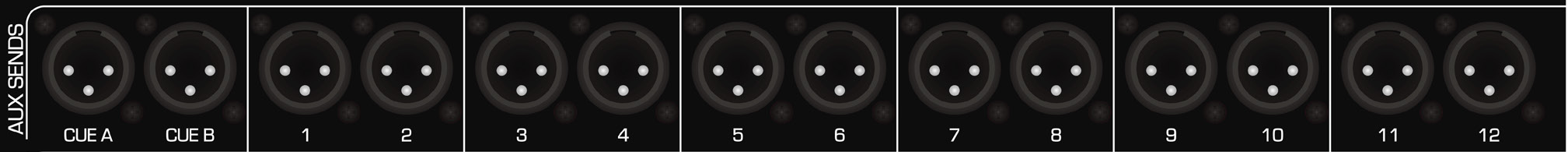

- CUE A und CUE B-Ausgänge.
- AUX SEND 1–12-Ausgänge.
- Vier STEREO EFX INPUTS.
- MAIN MIX INSERT Send und Return links/rechts.
Der Mix Insert befindet sich nach der Heritage Output Card und vor dem Stereo-Buskompressor.
Subgruppen, Mix-Ausgänge und externe Eingänge

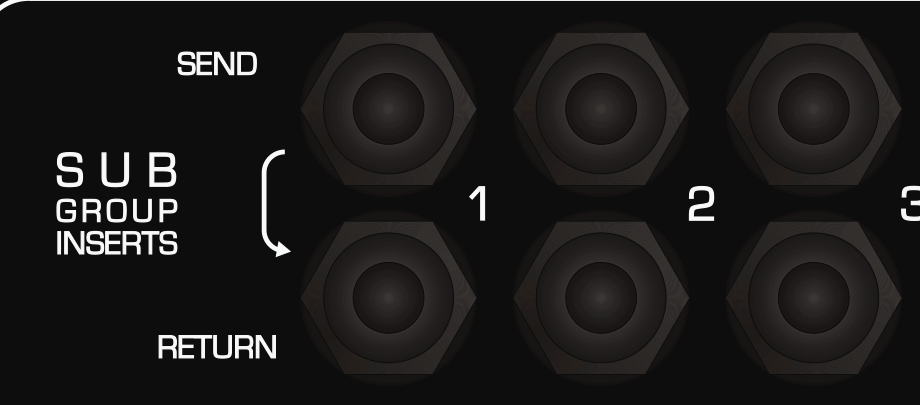

- Jede der acht Subgruppen besitzt einen Insert Send und Return.
- Der Stereo Mix Bus steht nach dem Master Fader an drei Stereo Mix Outputs zur Verfügung.
- Drei Stereo-External Inputs speisen das Monitoring-/Quellenauswahlsystem.

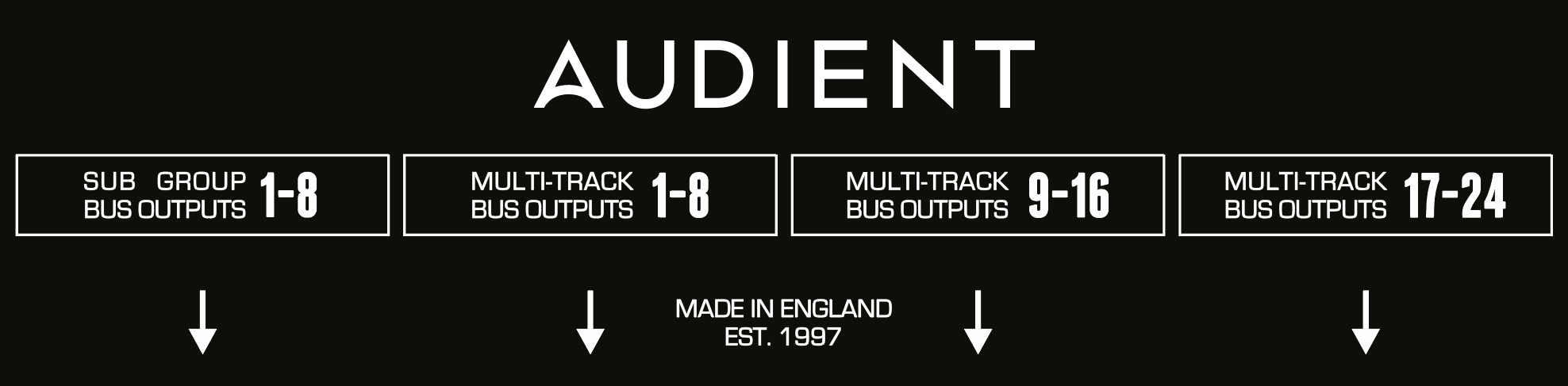

DB25-Verkabelung für Multitrack und Subgruppen
Die 24 Multitrack-Ausgänge verteilen sich auf drei DB25-Anschlüsse mit jeweils acht Kanälen. Ein vierter DB25 führt die Subgruppen-Ausgänge. Sie entsprechen der analogen Tascam-DB25-Konvention.
| Signalnummer | + Pin | - Pin | Schirm-Pin |
|---|---|---|---|
| 1 / 9 / 17 | 24 | 12 | 25 |
| 2 / 10 / 18 | 10 | 23 | 11 |
| 3 / 11 / 19 | 21 | 9 | 22 |
| 4 / 12 / 20 | 7 | 20 | 8 |
| 5 / 13 / 21 | 18 | 6 | 19 |
| 6 / 14 / 22 | 4 | 17 | 5 |
| 7 / 15 / 23 | 15 | 3 | 16 |
| 8 / 16 / 24 | 1 | 14 | 2 |
Nicht bezeichnete Pins sind nicht angeschlossen. Schirmverbindungen sind im Mischpult zusammengeführt und mit der Gehäuseerde verbunden. Die DB25-Tie-Lines der Patchbay verwenden dieselbe Konvention.
Stromversorgung
ASP8024-HE wird vom rackmontierten Netzteil ASP8120 Ultra versorgt.

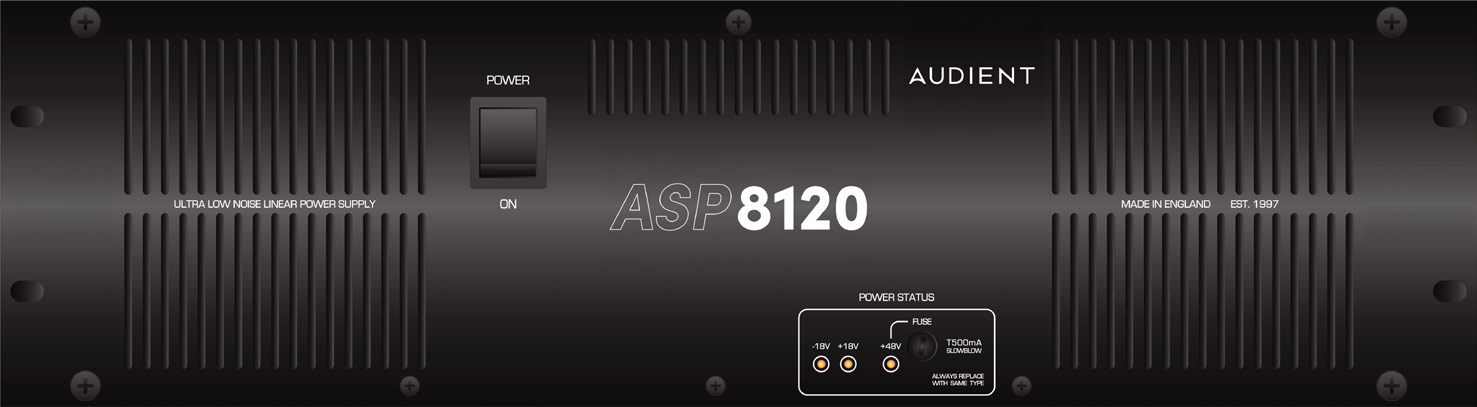

Versorgungsspannungen und Anzeigen
Das Netzteil liefert die Versorgungsspannungen +18 V, -18 V und +48 V des Mischpults. LEDs auf der Frontseite zeigen deren Status an.
Die +48-V-Sicherung auf der Frontseite ist mit 500 mA träge spezifiziert.

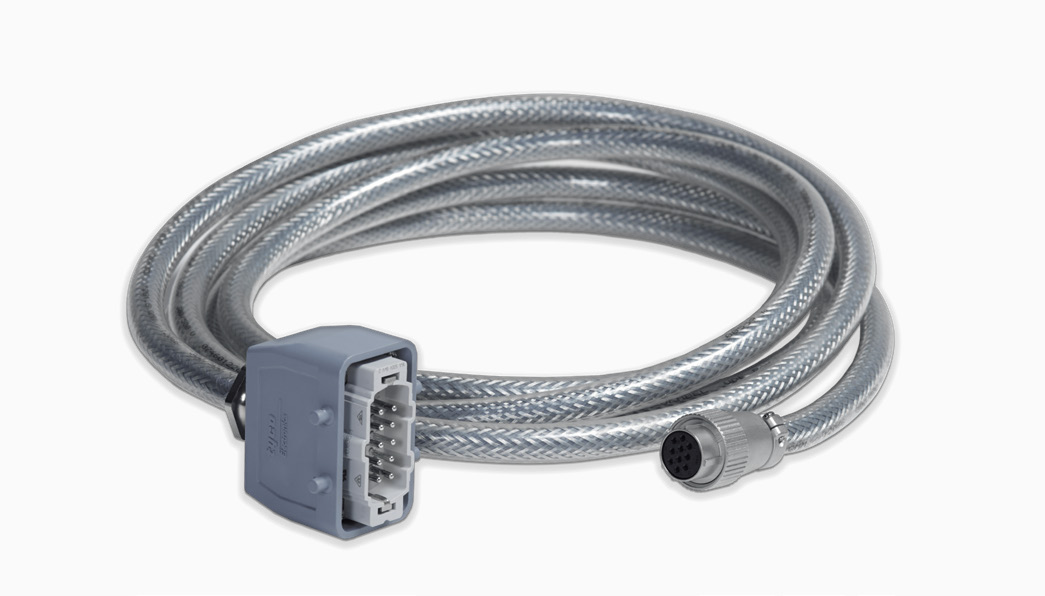

Mischpultkabel anschließen
- Drücken Sie bei ausgeschaltetem Netzteil den Mischpultstecker vollständig in die Buchse.
- Ziehen Sie die beiden Haltearme über den Stecker, bis er sicher einrastet.
- Prüfen Sie vor dem Einschalten, dass sich das Kabel nicht lösen kann.
Laut Handbuch ist das geschirmte Mischpultkabel ungefähr 4 Meter lang.

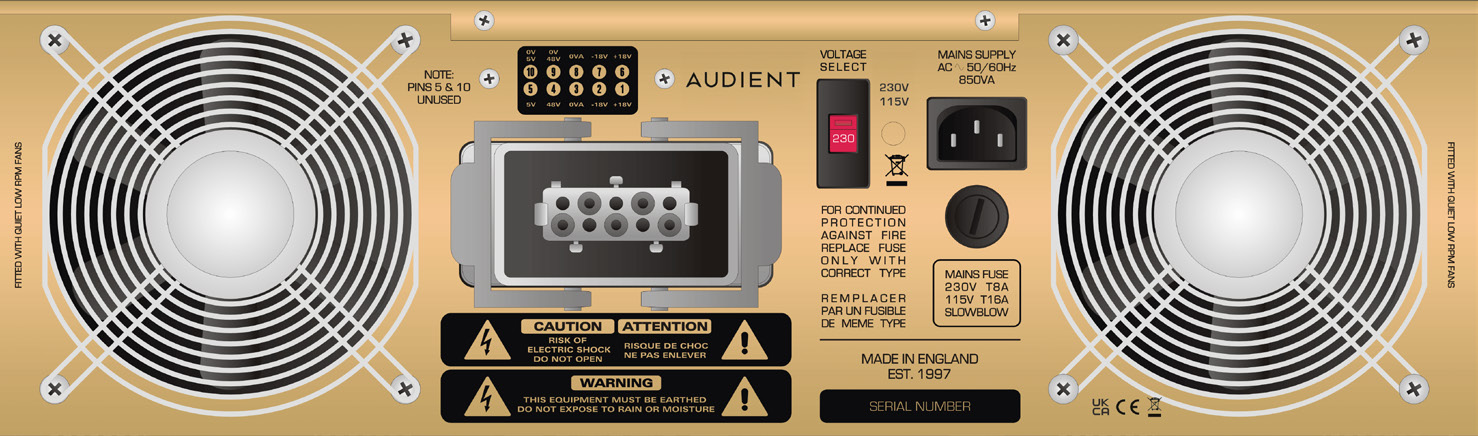

Kühlung und Installation
ASP8120 Ultra verwendet geräuscharme Lüfter und kann im Control Room installiert werden. Halten Sie beide Lüfteröffnungen frei. Laut Handbuch ist kein freier Rackplatz darüber oder darunter erforderlich, sofern der Luftstrom nicht eingeschränkt wird.
Stellen Sie das Netzteil vor dem Anlegen der Netzspannung auf die korrekte lokale Netzspannung ein. Verwenden Sie stets den auf Netzteil/Sicherungshalter angegebenen oder in aktuellen Audient-Serviceinformationen spezifizierten Sicherungstyp und -wert.
