커넥터 패널 및 전원 공급 장치
커넥터 패널
커넥터 패널은 ASP8024-HE를 마이크, 악기, 컨버터, 모니터, 아웃보드 장비 및 레코딩 시스템에 연결합니다. 입력과 출력은 RFI 억제 네트워크를 포함한 전자식 밸런스 또는 그라운드 센싱 토폴로지를 사용합니다.
채널 연결

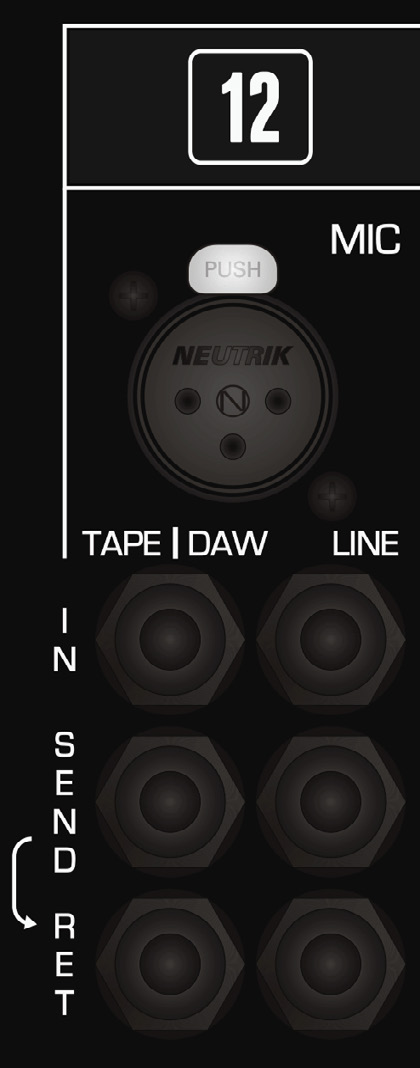

각 표준 입력 채널은 다음을 제공합니다:
- MIC - XLR 마이크 입력.
- LINE - 라인 레벨 채널 입력.
- TAPE/DAW - 라인 레벨 재생 리턴.
- Mic/Line Insert Send 및 Return.
- DAW/Tape Insert Send 및 Return.
Insert Send는 일반 경로를 끊지 않고 사용할 수 있습니다. Insert Return에 연결하면 노멀링된 경로가 끊기고 Return 신호로 대체됩니다. CH FLIP은 두 소스 회로 사이에서 물리적 인서트 포인트를 이동시키지 않습니다.
옵션 패치베이가 장착된 경우 후면 채널 패널에는 일반적으로 Mic 및 Line 입력이 유지되며 Tape/DAW Return과 인서트 연결은 패치베이를 통해 제공됩니다.
모니터링, Foldback, Cue, Aux 및 EFX
마스터 커넥터 패널은 다음을 제공합니다:

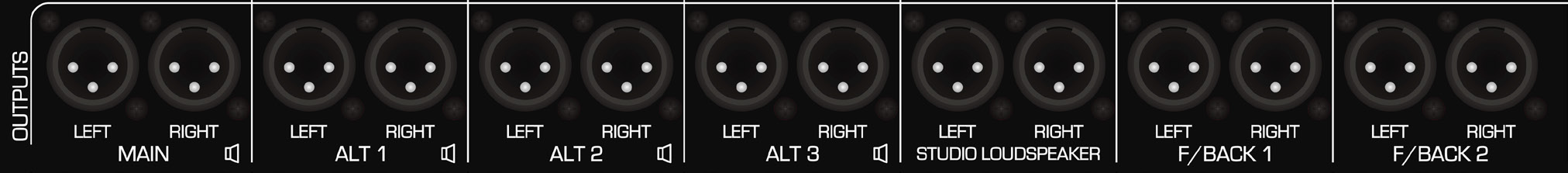

- MAIN 모니터 출력.
- ALT 1, ALT 2, ALT 3 모니터 출력.
- STUDIO LOUDSPEAKERS 출력.
- FOLDBACK 1 및 2 스테레오 출력.
- CUE A 및 CUE B 출력.

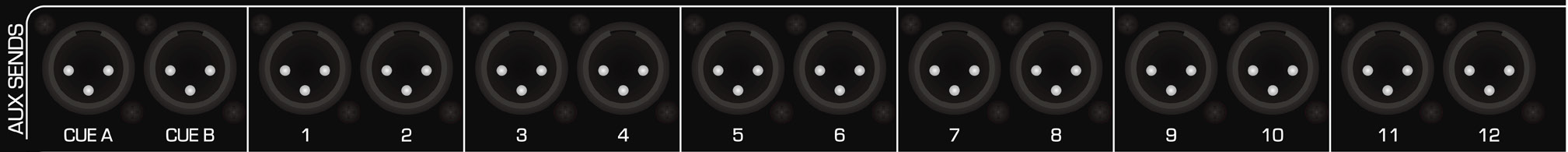

- AUX SEND 1–12 출력.
- 4개의 STEREO EFX INPUTS.
- MAIN MIX INSERT 좌/우 Send 및 Return.
Mix Insert는 Heritage Output Card 뒤, 스테레오 버스 컴프레서 앞에 위치합니다.
서브그룹, Mix 출력 및 외부 입력

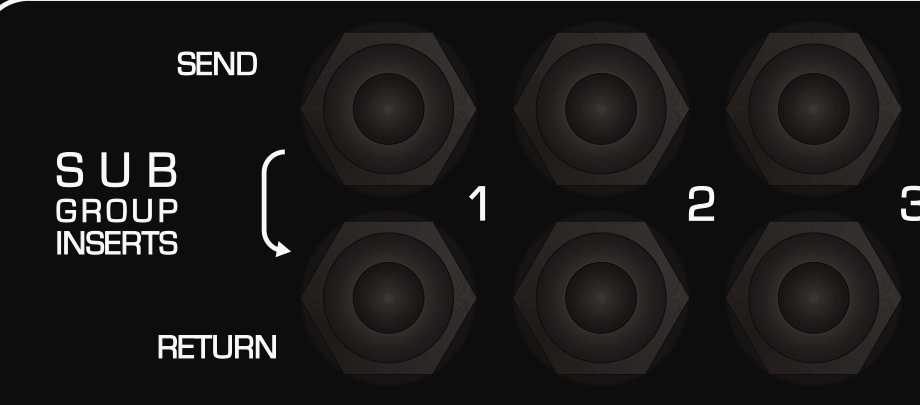

- 8개의 각 서브그룹에는 Insert Send와 Return이 있습니다.
- 스테레오 Mix Bus는 Master Fader 뒤의 3개 스테레오 Mix Output에서 사용할 수 있습니다.
- 3개의 스테레오 External Inputs가 모니터링/소스 선택 시스템을 공급합니다.
멀티트랙 및 서브그룹 DB25 배선

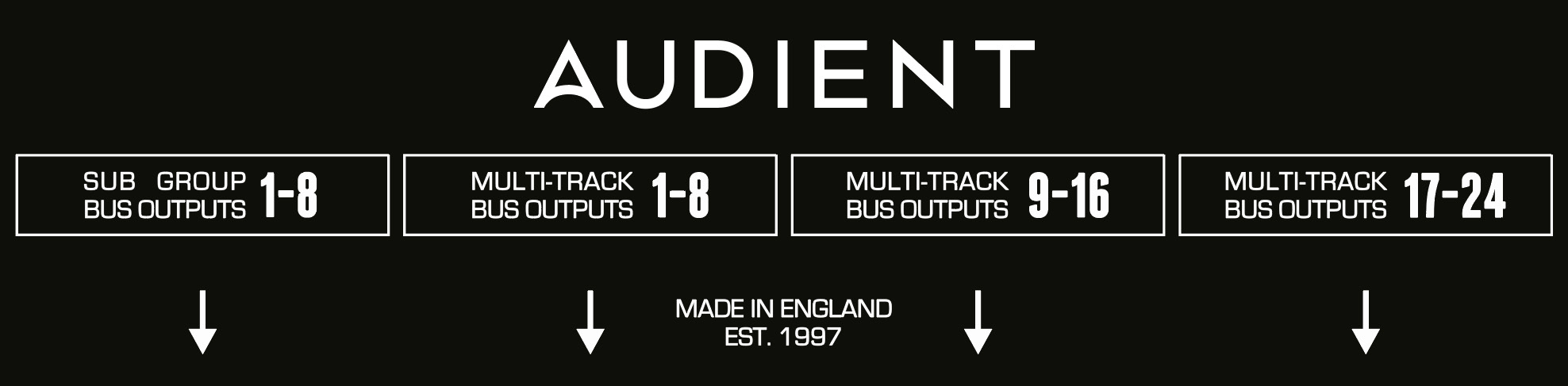

24개의 멀티트랙 출력은 커넥터당 8채널씩 세 개의 DB25 커넥터로 나뉩니다. 네 번째 DB25는 서브그룹 출력을 전달합니다. 모두 Tascam 아날로그 DB25 규격을 따릅니다.
| 신호 번호 | + 핀 | - 핀 | Screen 핀 |
|---|---|---|---|
| 1 / 9 / 17 | 24 | 12 | 25 |
| 2 / 10 / 18 | 10 | 23 | 11 |
| 3 / 11 / 19 | 21 | 9 | 22 |
| 4 / 12 / 20 | 7 | 20 | 8 |
| 5 / 13 / 21 | 18 | 6 | 19 |
| 6 / 14 / 22 | 4 | 17 | 5 |
| 7 / 15 / 23 | 15 | 3 | 16 |
| 8 / 16 / 24 | 1 | 14 | 2 |
지정되지 않은 핀은 연결되지 않습니다. Screen 연결은 콘솔 내부에서 서로 연결되어 섀시 접지로 이어집니다. 패치베이 Tie-line DB25도 동일한 규격을 사용합니다.
전원 공급 장치
ASP8024-HE는 랙 마운트형 ASP8120 Ultra 전원 공급 장치로 구동됩니다.
전원 레일 및 표시기

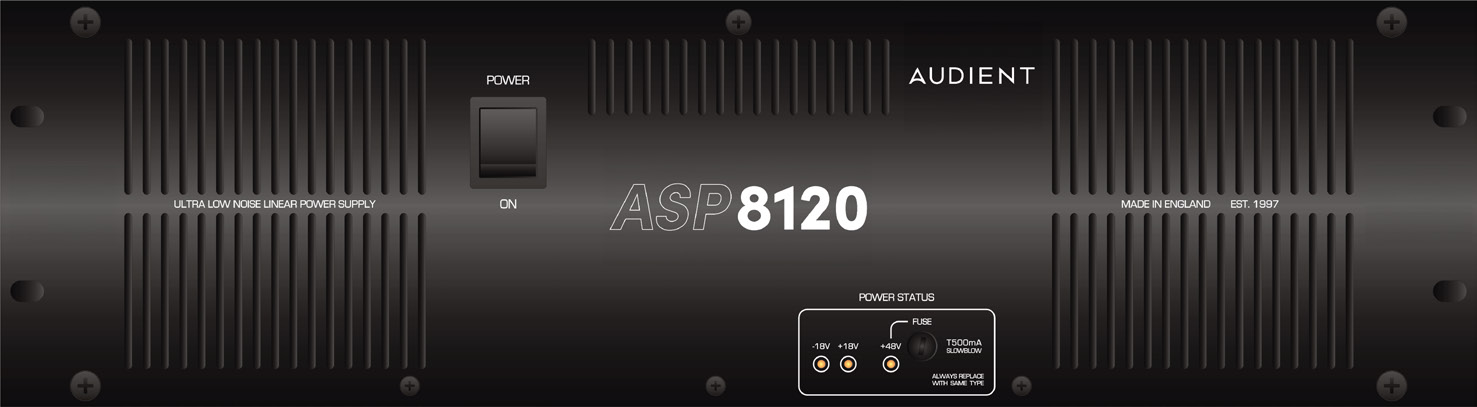

PSU는 콘솔에 +18 V, -18 V, +48 V 레일을 공급합니다. 전면 패널 LED가 레일 상태를 표시합니다.
전면 패널 +48 V 퓨즈는 500 mA Slow-blow로 지정되어 있습니다.
콘솔 케이블 연결
- PSU 전원이 꺼진 상태에서 콘솔 커넥터를 소켓에 끝까지 밀어 넣습니다.
- 두 개의 고정 암을 커넥터 위로 당겨 단단히 잠길 때까지 고정합니다.
- 전원을 인가하기 전에 케이블이 느슨해질 수 없는지 확인합니다.

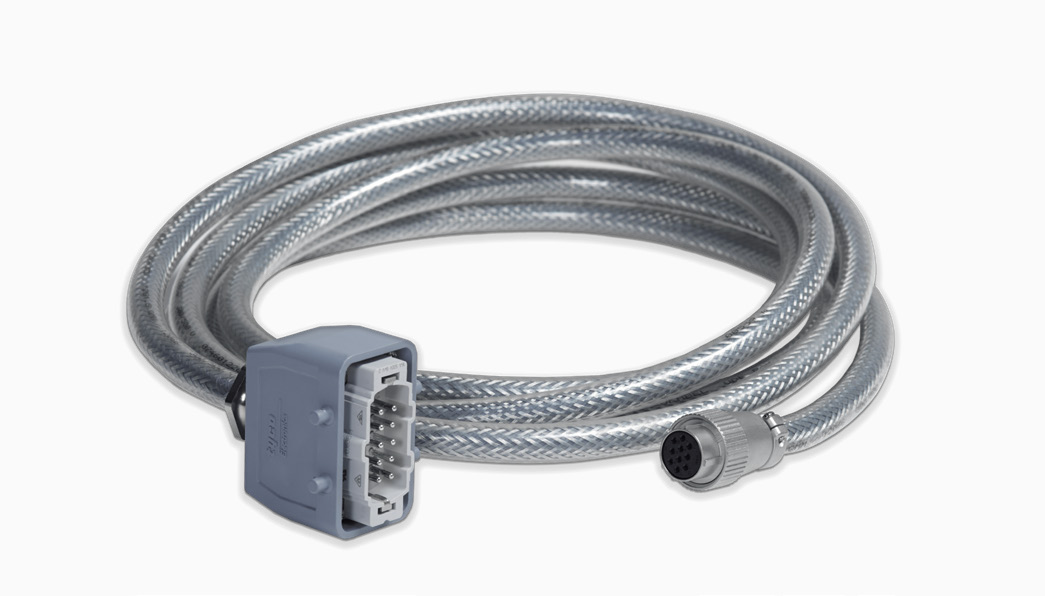

매뉴얼에는 실드된 콘솔 케이블 길이가 약 4미터라고 명시되어 있습니다.
냉각 및 설치
ASP8120 Ultra는 저소음 팬을 사용하며 컨트롤 룸에 설치할 수 있습니다. 두 팬 개구부를 막지 마십시오. 매뉴얼에서는 공기 흐름이 제한되지 않는다면 위나 아래에 빈 랙 공간을 둘 필요가 없다고 설명합니다.

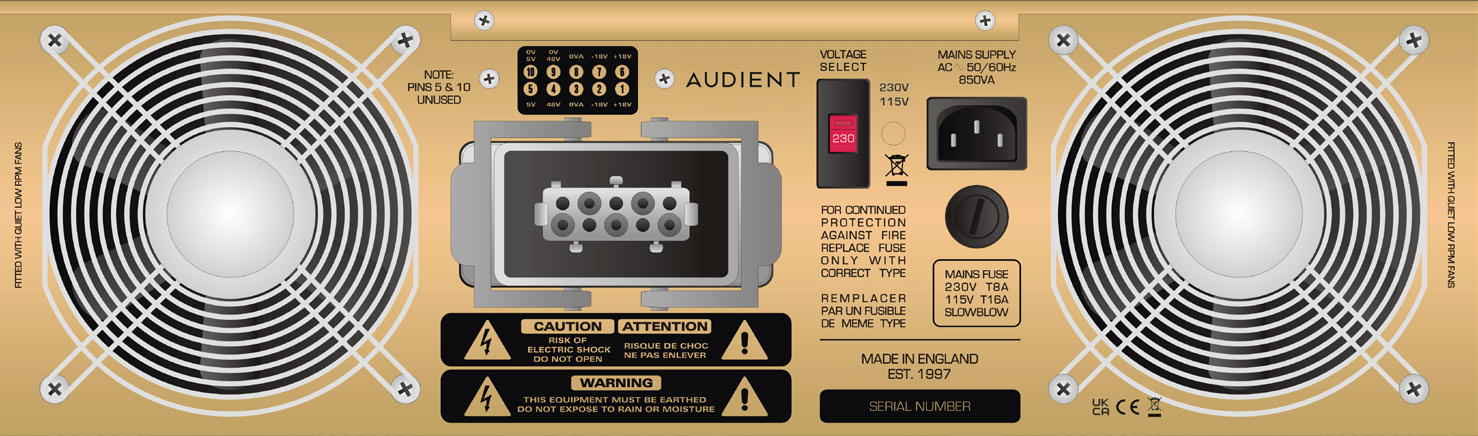

주전원을 인가하기 전에 PSU를 현지 주전원 전압에 맞게 설정하십시오. 항상 PSU/퓨즈 홀더에 표시되거나 현재 Audient 서비스 정보에 지정된 주전원 퓨즈 타입과 정격을 사용하십시오.
트래킹 및 Foldback으로 계속합니다.
