Caractéristiques techniques et dimensions

Préamplificateur microphone

Caractéristique	Valeur
Gain micro	0 à +68 dB (avec Gain Boost numérique +10 dB)
Gain ligne	−10 à +58 dB (avec Gain Boost numérique +10 dB)
Alimentation fantôme	48 V ±4 V à 10 mA/canal
EIN micro	−127 dBu
CMRR	> 80 dB à 1 kHz
Niveau d’entrée maximal	+18 dBu
Impédance d’entrée (micro)	3 kΩ symétrique
Impédance d’entrée (ligne)	10 kΩ symétrique
Réponse en fréquence	±0,5 dB, 10 Hz à 65 kHz
Diaphonie	< −115 dB à 1 kHz et 10 kHz
THD+N à 0 dBu (1 kHz)	0,0016 % (−96 dB)
SNR	99 dB pondéré A
XLR	Broche 2 (point chaud), broche 3 (point froid), broche 1 (blindage)
Entrée ligne TRS 6,35 mm	Pointe (point chaud), anneau (point froid), corps (blindage)
Pad	−10 dB
HPF	−3 dB à 100 Hz, 2e ordre (12 dB/octave)

Entrées ligne

Caractéristique	Valeur
Gain ligne	−10 à +48 dB
Niveau d’entrée maximal	+22 dBu
THD+N à 0 dBu, 1 kHz	0,0013 % (−97 dB)

Entrée D.I. / instrument

Caractéristique	Valeur
Gain D.I.	0 à +68 dB (avec Gain Boost numérique +10 dB)
Niveau d’entrée maximal	+15 dBu
Impédance d’entrée	500 kΩ asymétrique
Réponse en fréquence	±0,5 dB, 10 Hz à 40 kHz
THD+N à 0 dBu (1 kHz)	< 0,06 %
SNR	96 dB pondéré A
Jack TS 6,35 mm	Pointe (point chaud), corps (blindage)

Convertisseur analogique-numérique

Caractéristique	Valeur
Niveau d’entrée maximal	+18 dBu (maximum numérique 0 dBFS)
Niveau de référence numérique	+18 dBu = 0 dBFS
Impédance d’entrée	> 10 kΩ symétrique
Diaphonie	< −118 dB à 1 kHz, < −115 dB à 10 kHz
Réponse en fréquence	±0,5 dB, 10 Hz à Fs/2 (Nyquist)
THD+N à −1 dBFS (1 kHz)	< 0,0003 % (−110 dB)
Plage dynamique	120 dB pondéré A
Entrée symétrique	Pointe (point chaud), anneau (point froid), corps (blindage)

Convertisseur numérique-analogique

Caractéristique	Valeur
Niveau de sortie maximal	+18 dBu (maximum numérique 0 dBFS)
Impédance de sortie	< 100 Ω
Diaphonie	< −120 dB à 1 kHz, < −115 dB à 10 kHz
Réponse en fréquence	±0,5 dB, 10 Hz à Fs/2 (Nyquist)
THD+N à −1 dBFS (1 kHz)	< 0,00026 % (−111,5 dB)
Plage dynamique	124 dB non pondéré, 126,5 dB pondéré A
Sortie TRS 6,35 mm	Pointe (point chaud), anneau (point froid), corps (blindage)

Sorties casque

Caractéristique	Valeur
Niveau de sortie maximal	+18 dBu (maximum numérique 0 dBFS)
Impédance de sortie	< 50 Ω asymétrique
Diaphonie	< −117 dB à 1 kHz, −112 dB à 10 kHz
Réponse en fréquence	±0,5 dB, 10 Hz à Fs/2
THD+N à −1 dBFS (1 kHz)	< 0,00023 % (−112 dB)
Plage dynamique	121 dB non pondéré, 124 dB pondéré A
Niveau max. sous 30 Ω	4 V crête, 2,85 V RMS, 530 mW
Niveau max. sous 60 Ω	5,82 V crête, 4,12 V RMS, 565 mW
Niveau max. sous 600 Ω	8,71 V crête, 6,16 V RMS, 126 mW
Jack stéréo 6,35 mm	Pointe (gauche), anneau (droite), corps (masse)

USB 2.0 High Speed

Caractéristique	Valeur
Canaux d’entrée	24 (8 analogiques, 16 numériques)
Canaux de sortie physiques	32 (16 analogiques, 16 numériques)
Nombre maximal de canaux de sortie USB uniques simultanés	24
Connecteur	USB Type-C
Câble fourni	USB 2.0 Type-C vers Type-C, 1 m

Le chiffre de 32 sorties décrit les destinations de sortie analogiques/numériques disponibles sur l’iD48. Un maximum de 24 canaux de sortie uniques peuvent être utilisés simultanément via USB. Consultez System Panel, routage et Talkback pour le modèle de routage.

Entrée numérique

Caractéristique	Valeur
2 × ADAT 8 canaux	44,1 kHz à 48 kHz
2 × ADAT 4 canaux	88,2 kHz à 96 kHz (SMUX)
S/PDIF stéréo	44,1 kHz à 96 kHz

Sortie numérique

Caractéristique	Valeur
2 × ADAT 8 canaux	44,1 kHz à 48 kHz
2 × ADAT 4 canaux	88,2 kHz à 96 kHz (SMUX)
S/PDIF stéréo	44,1 kHz à 96 kHz

Entrée/sortie Word Clock

Caractéristique	Valeur
Word Clock	44,1 kHz à 96 kHz
Terminaison d’entrée Word Clock	75 Ω

Latence du mixeur DSP

Latence aller-retour entre entrée et sortie :

Fréquence d’échantillonnage	Latence
44,1 kHz	0,344 ms
48 kHz	0,312 ms
88,2 kHz	0,188 ms
96 kHz	0,177 ms

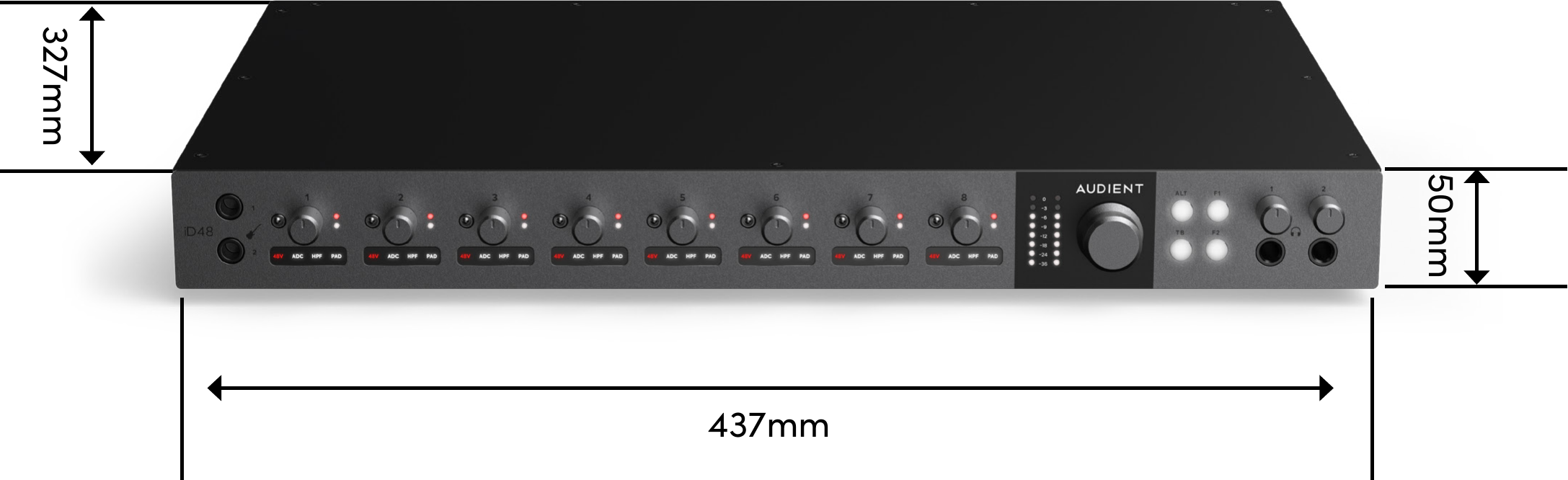

Dimensions

• Largeur : 437 mm
• Profondeur : 327 mm
• Hauteur : 50 mm
• Poids : environ 3,9 kg
