기술 사양 및 크기
마이크 프리앰프
| 사양 | 값 |
|---|---|
| 마이크 게인 | 0–+68 dB (+10 dB 디지털 Gain Boost 포함) |
| 라인 게인 | −10–+58 dB (+10 dB 디지털 Gain Boost 포함) |
| 팬텀 파워 | 48 V ±4 V @ 채널당 10 mA |
| 마이크 EIN | −127 dBu |
| CMRR | > 80 dB @ 1 kHz |
| 최대 입력 레벨 | +18 dBu |
| 입력 임피던스 (마이크) | 3 kΩ 밸런스 |
| 입력 임피던스 (라인) | 10 kΩ 밸런스 |
| 주파수 응답 | ±0.5 dB, 10 Hz–65 kHz |
| 크로스토크 | < −115 dB @ 1 kHz 및 10 kHz |
| THD+N @ 0 dBu (1 kHz) | 0.0016% (−96 dB) |
| SNR | 99 dB A 가중 |
| XLR | Pin 2 (핫), Pin 3 (콜드), Pin 1 (실드) |
| 1/4인치 TRS 라인 입력 | Tip (핫), Ring (콜드), Sleeve (실드) |
| 패드 | −10 dB |
| HPF | −3 dB @ 100 Hz, 2차 (12 dB/octave) |
라인 입력
| 사양 | 값 |
|---|---|
| 라인 게인 | −10–+48 dB |
| 최대 입력 레벨 | +22 dBu |
| THD+N @ 0 dBu, 1 kHz | 0.0013% (−97 dB) |
D.I. / 악기 입력
| 사양 | 값 |
|---|---|
| D.I. 게인 | 0–+68 dB (+10 dB 디지털 Gain Boost 포함) |
| 최대 입력 레벨 | +15 dBu |
| 입력 임피던스 | 500 kΩ 언밸런스 |
| 주파수 응답 | ±0.5 dB, 10 Hz–40 kHz |
| THD+N @ 0 dBu (1 kHz) | < 0.06% |
| SNR | 96 dB A 가중 |
| 1/4인치 TS 잭 | Tip (핫), Sleeve (실드) |
아날로그-디지털 컨버터
| 사양 | 값 |
|---|---|
| 최대 입력 레벨 | +18 dBu (디지털 최대 0 dBFS) |
| 디지털 기준 레벨 | +18 dBu = 0 dBFS |
| 입력 임피던스 | > 10 kΩ 밸런스 |
| 크로스토크 | < −118 dB @ 1 kHz, < −115 dB @ 10 kHz |
| 주파수 응답 | ±0.5 dB, 10 Hz–Fs/2 (Nyquist) |
| THD+N @ −1 dBFS (1 kHz) | < 0.0003% (−110 dB) |
| 다이내믹 레인지 | 120 dB A-weighted |
| 밸런스 입력 | Tip (핫), Ring (콜드), Sleeve (실드) |
디지털-아날로그 컨버터
| 사양 | 값 |
|---|---|
| 최대 출력 레벨 | +18 dBu (디지털 최대 0 dBFS) |
| 출력 임피던스 | < 100 Ω |
| 크로스토크 | < −120 dB @ 1 kHz, < −115 dB @ 10 kHz |
| 주파수 응답 | ±0.5 dB, 10 Hz–Fs/2 (Nyquist) |
| THD+N @ −1 dBFS (1 kHz) | < 0.00026% (−111.5 dB) |
| 다이내믹 레인지 | 124 dB 비가중, 126.5 dB A 가중 |
| 1/4인치 TRS 출력 | Tip (핫), Ring (콜드), Sleeve (실드) |
헤드폰 출력
| 사양 | 값 |
|---|---|
| 최대 출력 레벨 | +18 dBu (디지털 최대 0 dBFS) |
| 출력 임피던스 | < 50 Ω 언밸런스 |
| 크로스토크 | < −117 dB @ 1 kHz, −112 dB @ 10 kHz |
| 주파수 응답 | ±0.5 dB, 10 Hz–Fs/2 |
| THD+N @ −1 dBFS (1 kHz) | < 0.00023% (−112 dB) |
| 다이내믹 레인지 | 121 dB unweighted, 124 dB A-weighted |
| 30 Ω에서 최대 레벨 | 4 V peak, 2.85 V RMS, 530 mW |
| 60 Ω에서 최대 레벨 | 5.82 V peak, 4.12 V RMS, 565 mW |
| 600 Ω에서 최대 레벨 | 8.71 V peak, 6.16 V RMS, 126 mW |
| 1/4인치 스테레오 잭 | Tip (왼쪽), Ring (오른쪽), Sleeve (접지) |
USB 2.0 High Speed
| 사양 | 값 |
|---|---|
| 입력 채널 | 24 (아날로그 8, 디지털 16) |
| 물리적 출력 채널 | 32 (아날로그 16, 디지털 16) |
| 동시에 사용할 수 있는 최대 고유 USB 출력 채널 | 24 |
| 커넥터 | USB Type-C |
| 동봉 케이블 | 1 m USB 2.0 Type-C to Type-C |
32개 출력이라는 수치는 iD48에서 사용할 수 있는 아날로그/디지털 출력 목적지 수를 의미합니다. USB를 통해서는 동시에 최대 24개의 고유 출력 채널을 사용할 수 있습니다. 라우팅 구조는 System Panel, 라우팅 및 Talkback을 참조하십시오.
디지털 입력
| 사양 | 값 |
|---|---|
| 2 × 8채널 ADAT | 44.1 kHz–48 kHz |
| 2 × 4채널 ADAT | 88.2 kHz–96 kHz (SMUX) |
| 스테레오 S/PDIF | 44.1 kHz–96 kHz |
디지털 출력
| 사양 | 값 |
|---|---|
| 2 × 8채널 ADAT | 44.1 kHz–48 kHz |
| 2 × 4채널 ADAT | 88.2 kHz–96 kHz (SMUX) |
| 스테레오 S/PDIF | 44.1 kHz–96 kHz |
Word Clock 입/출력
| 사양 | 값 |
|---|---|
| Word Clock | 44.1 kHz–96 kHz |
| Word Clock 입력 터미네이션 | 75 Ω |
DSP 믹서 레이턴시
왕복 입력-출력 레이턴시:
| 샘플 레이트 | 레이턴시 |
|---|---|
| 44.1 kHz | 0.344 ms |
| 48 kHz | 0.312 ms |
| 88.2 kHz | 0.188 ms |
| 96 kHz | 0.177 ms |

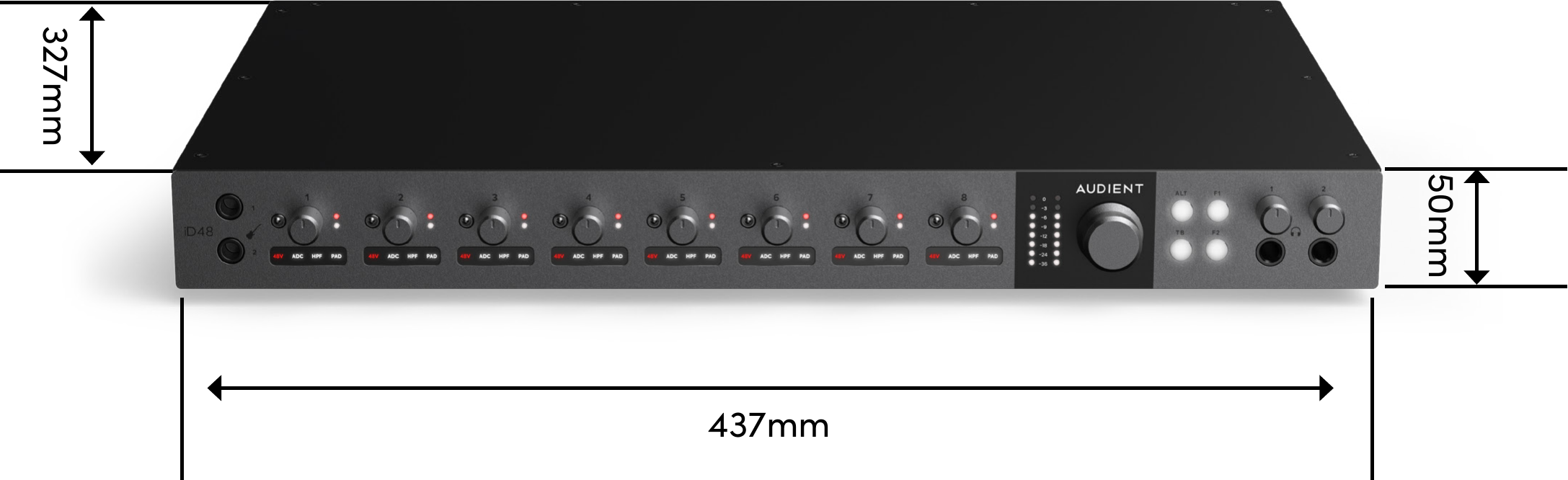

크기
- 너비: 437 mm
- 깊이: 327 mm
- 높이: 50 mm
- 무게: 약 3.9 kg
