System Panel, 라우팅 및 Talkback

System Panel에는 iD48의 디지털 형식, 클로킹, 모니터 및 출력 라우팅 설정이 있습니다.

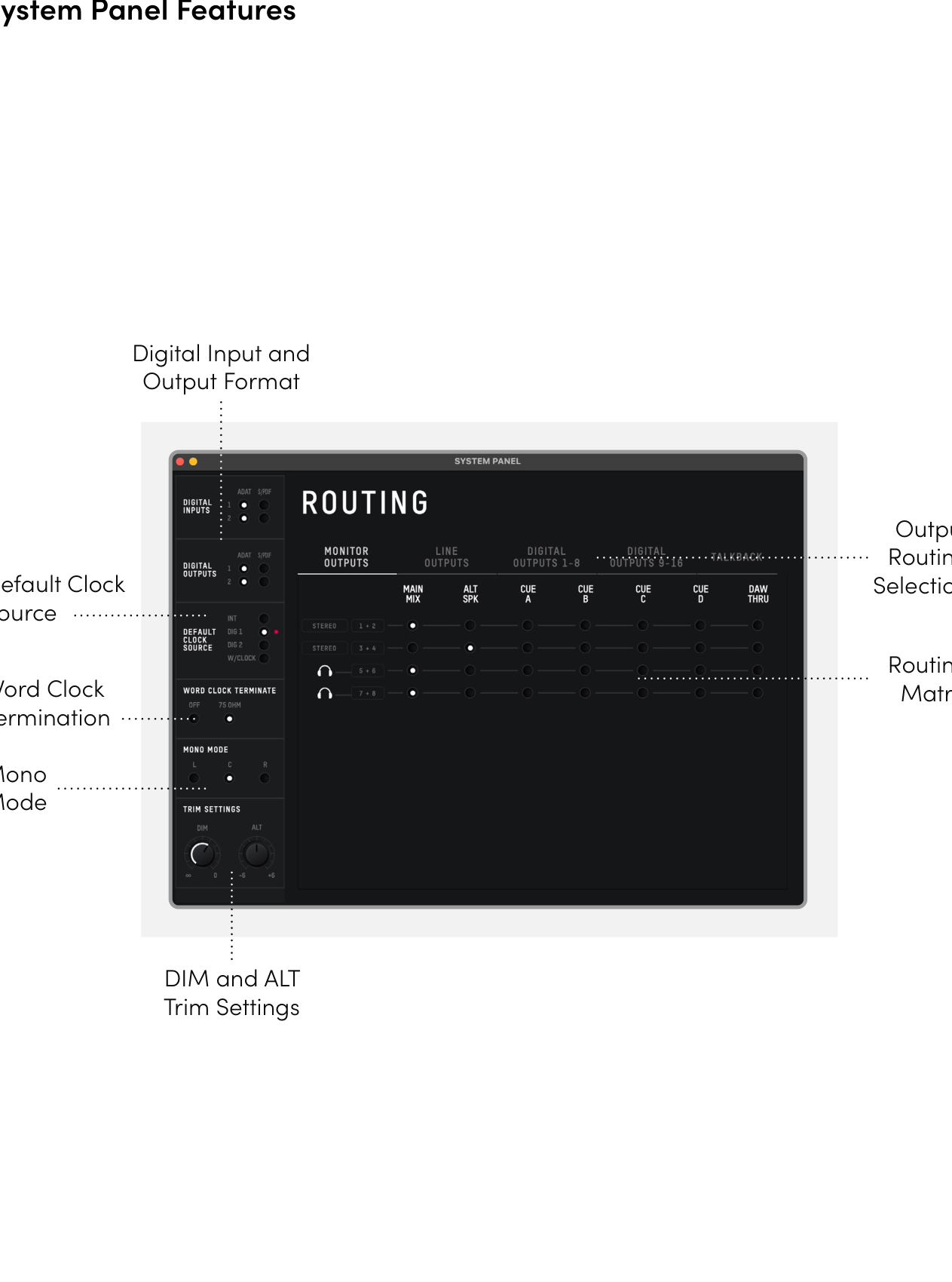

레이블이 표시된 iD48 System Panel

디지털 I/O 형식​

Optical 1과 Optical 2를 각각 ADAT 또는 S/PDIF로 독립 설정합니다.

  • S/PDIF 모드에서는 Optical 포트 하나가 최대 96 kHz에서 2채널을 전송합니다.
  • ADAT 모드에서는 Optical 포트 하나가 44.1/48 kHz에서 8채널, SMUX를 사용하면 88.2/96 kHz에서 4채널을 전송합니다.

채널 수와 클로킹 예시는 디지털 I/O 및 클로킹을 참조하십시오.

기본 클록 소스​

iD48을 구동할 클록 소스를 선택합니다:

  • Internal
  • Digital 1
  • Digital 2
  • Word Clock

외부 소스를 선택하면 상태 표시등에 다음과 같이 표시됩니다:

  • Red - 사용할 수 있는 클록이 감지되지 않음
  • Amber - 클록은 감지되지만 샘플 레이트가 iD48과 일치하지 않음
  • Green - 올바른 샘플 레이트의 클록이 감지되어 Lock됨

외부 소스를 안정적으로 사용하려면 표시등이 Green이어야 합니다.

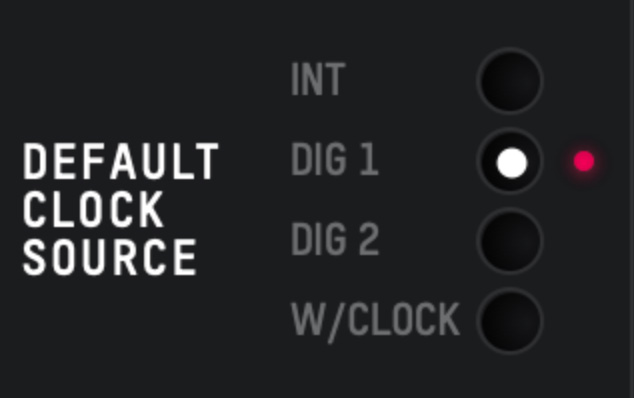

iD48 외부 클록 상태 표시등

Word Clock 터미네이션​

iD48이 Word Clock 체인의 마지막 장치이거나 유일한 장치라면 BNC Word Clock 입력의 75 ohm termination을 활성화합니다. 디지털 I/O 및 클로킹을 참조하십시오.

Mono 모드​

Mono가 활성화되었을 때 합산된 모노 모니터 신호를 left, right 또는 both 모니터 출력 중 어디로 보낼지 설정합니다.

Dim 레벨​

DIM 적용 시 감쇄되는 양을 설정합니다.

Alt 스피커 레벨​

Main 및 Alt 스피커 시스템의 레벨을 맞출 수 있도록 Alt 스피커 경로의 레벨 오프셋을 설정합니다.

출력 라우팅​

라우팅 영역에서는 iD48의 모니터, 헤드폰, 아날로그 라인 및 Optical 출력에 소스를 할당합니다.

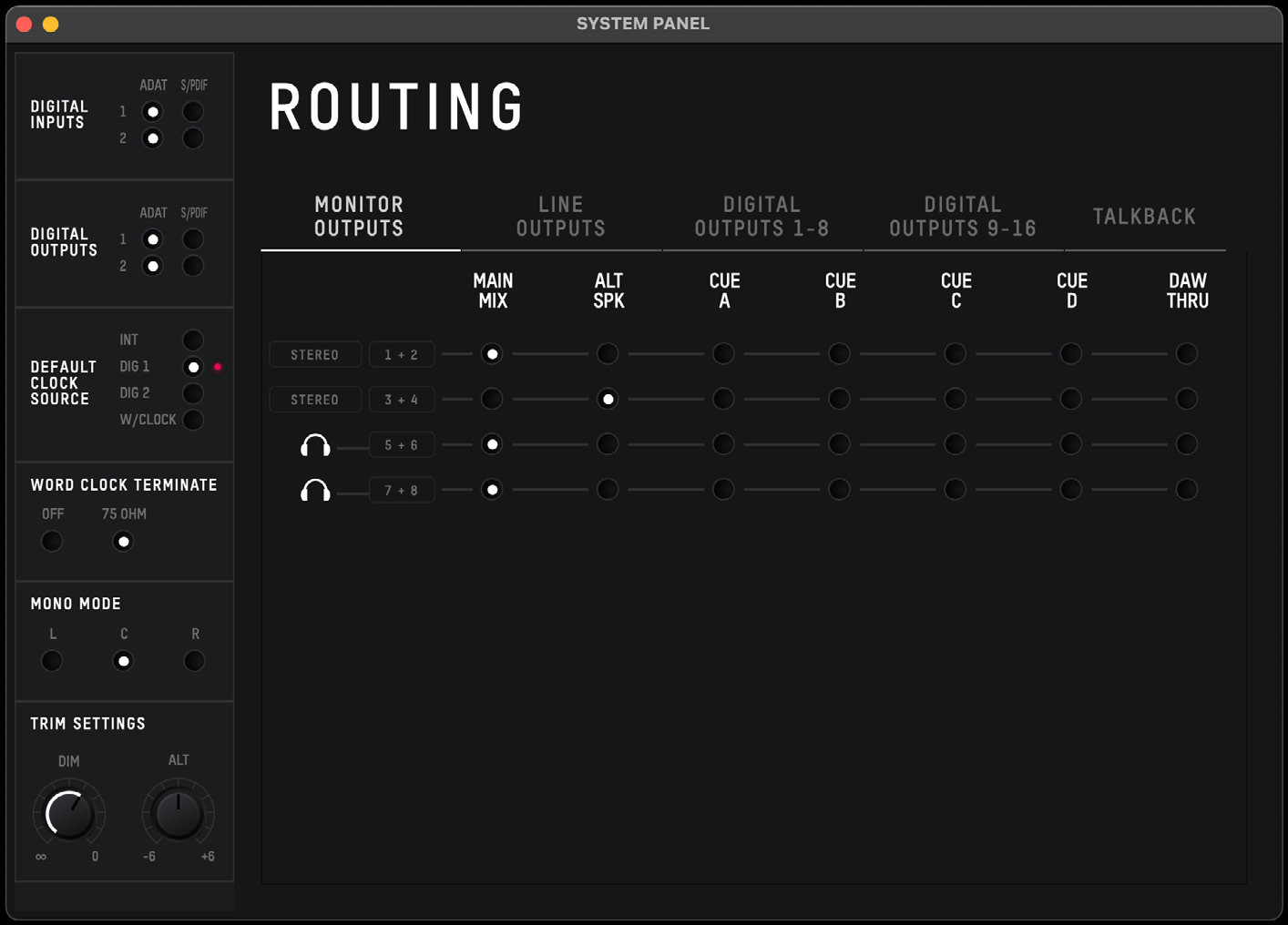

iD48 Routing Matrix 화면

사용 가능한 소스는 다음과 같습니다:

  • Main Mix
  • Alt
  • Cue A, Cue B, Cue C, Cue D
  • DAW THRU

Cue Mix를 출력으로 라우팅하면 해당 믹스 레벨은 iD Software Mixer의 Cue Master에서 설정됩니다. Main Monitor 인코더는 Cue Mix 레벨을 제어하지 않습니다.

위험

DAW THRU는 일반 iD Mixer의 모니터 레벨 경로를 우회하여 선택한 출력으로 풀스케일 디지털 신호를 직접 보낼 수 있습니다. 적절한 후단 레벨 컨트롤이 없는 상태에서 DAW THRU를 파워드 모니터에 직접 라우팅하지 마십시오.

헤드폰 출력이 DAW THRU로 설정되어 있어도 전용 헤드폰 레벨 컨트롤은 계속 활성화됩니다.

Routing Matrix​

설정하려는 출력 그룹의 Routing Matrix를 엽니다. 라인 출력 및 디지털 출력 Matrix를 사용하면 DAW의 개별 채널을 물리 출력으로 직접 라우팅할 수 있습니다.

Line Outputs / Insert Sends​

8개의 DB25 라인 출력은 iD Mixer에서 신호를 받거나 DAW 채널에서 직접 라우팅할 수 있습니다. 각 라인 출력 채널마다 소스를 독립적으로 선택할 수 있습니다.

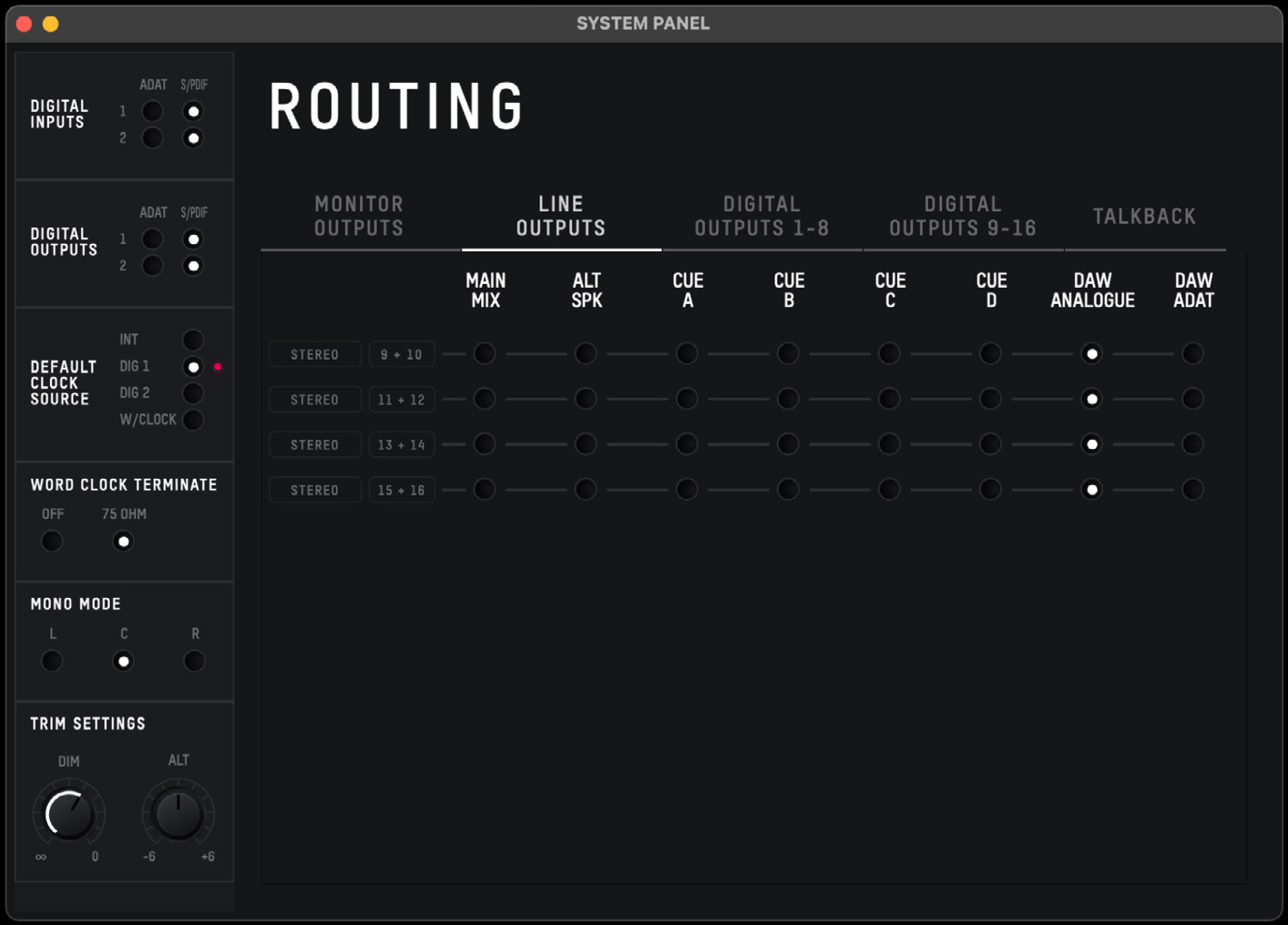

Main Mix, Alt, Cue, DAW Analogue 및 DAW ADAT 소스 선택 항목이 표시된 iD48 Line Outputs Routing Matrix
  • DAW ANALOGUE는 DAW 출력 채널 1–8을 DB25 라인 출력 1–8에 매핑합니다.
  • DAW ADAT는 DAW 출력 채널 9–16을 DB25 라인 출력 1–8에 매핑합니다.

각 출력 채널별로 소스를 선택할 수 있으므로 필요에 따라 아날로그 및 ADAT 기준 DAW 채널을 8개의 물리 라인 출력에 혼합하여 배치할 수 있습니다.

DAW ANALOGUE 예시​

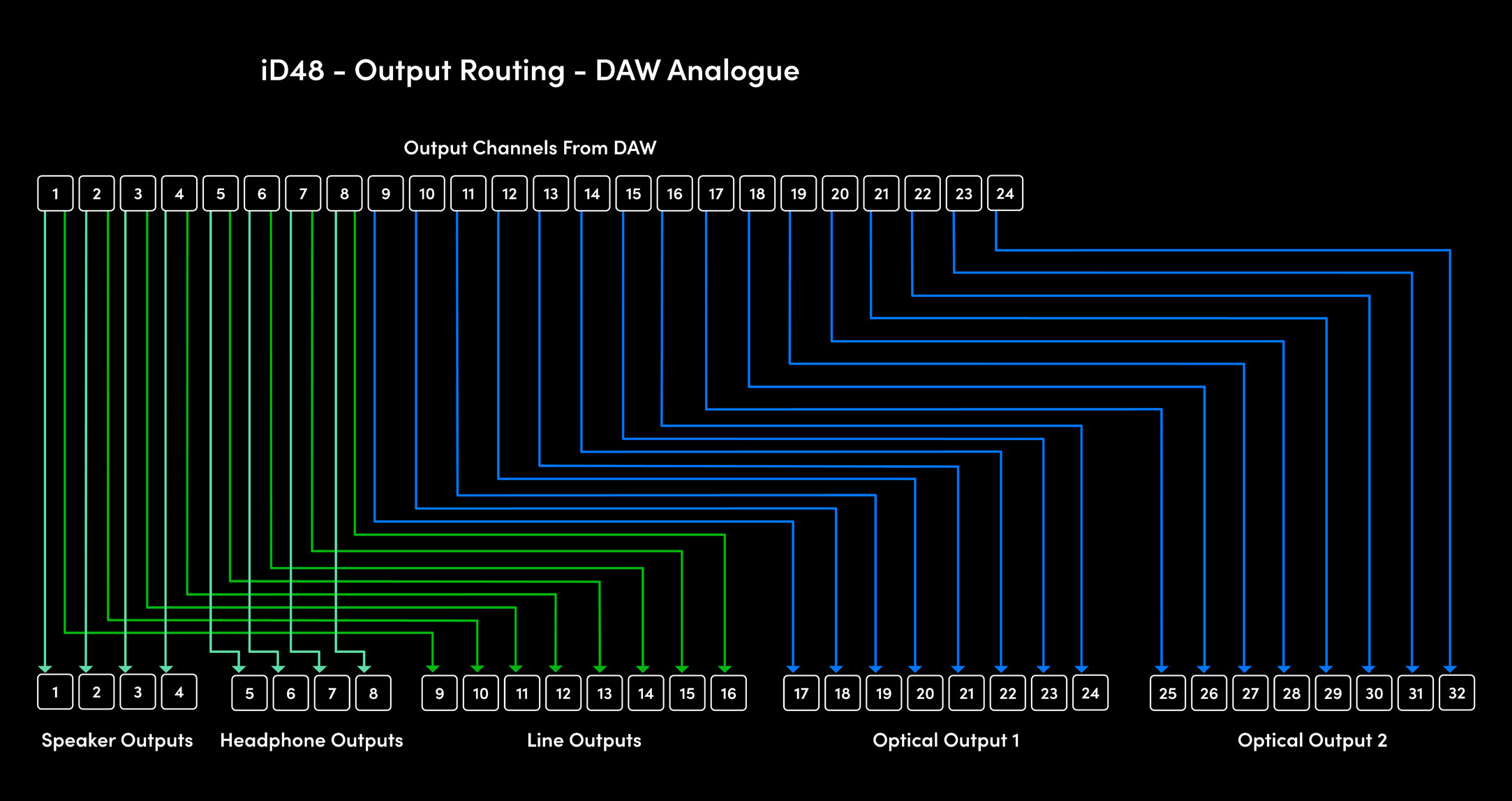

iD48 라인 출력용 DAW ANALOGUE 라우팅 예시

DAW ADAT 예시​

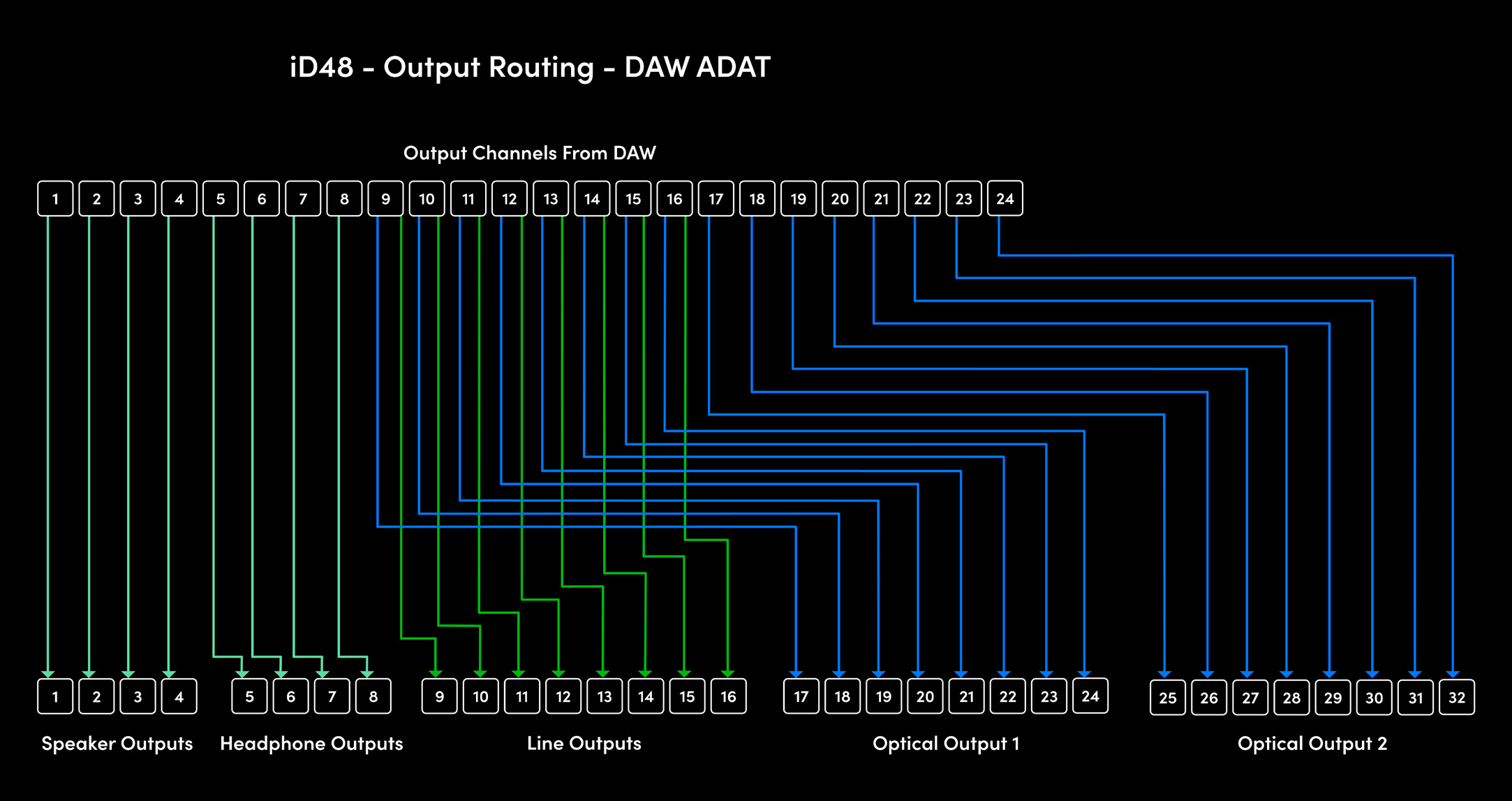

iD48 라인 출력용 DAW ADAT 라우팅 예시

Digital Outputs 1–8​

Digital Outputs 1–8에 DAW THRU를 선택하면 해당 출력은 DAW 채널 9–16을 받습니다.

Digital Outputs 9–16​

Digital Outputs 9–16에 DAW THRU를 선택하면 해당 출력은 DAW 채널 17–24를 받습니다.

88.2 kHz 또는 96 kHz에서는 ADAT 채널 용량이 절반으로 줄어 Digital Outputs 9–16을 사용할 수 없으며 해당 Routing Matrix도 표시되지 않습니다. Optical 포트가 S/PDIF로 동작하는 경우 해당 Optical 출력의 처음 2채널만 사용할 수 있습니다.

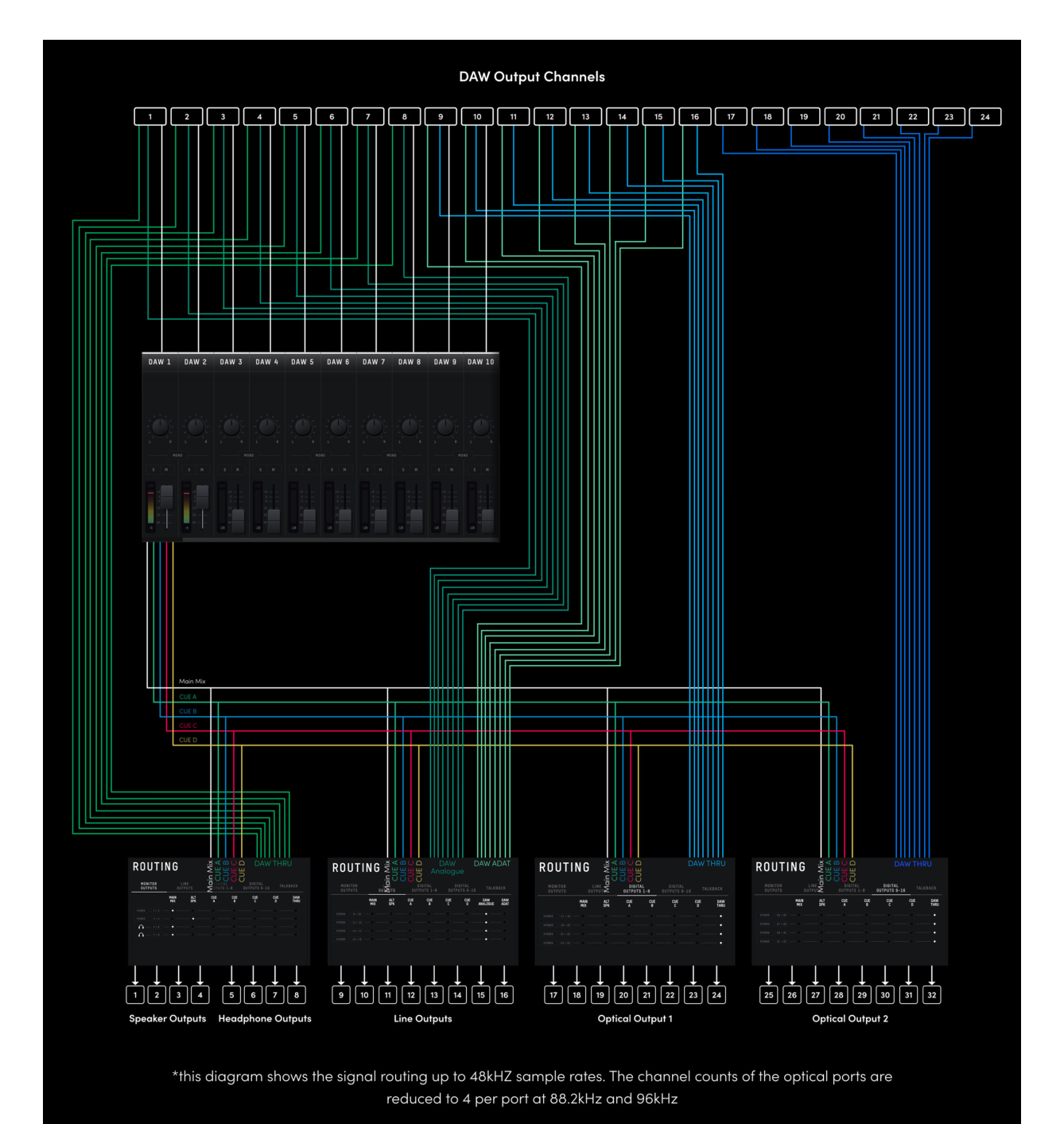

iD48 출력 라우팅 흐름도

Talkback​

Talkback은 Cue Mix로 전송되므로 Main Mix에 Talkback을 추가하지 않고 연주자와 소통할 수 있습니다.

내부 Talkback 소스​

iD48의 사용 가능한 입력 채널 중 하나를 Talkback 소스로 선택합니다. 할당하면 해당 입력은 일반 믹스 입력이 아니라 Mixer의 Talkback 채널로 표시됩니다.

외부 Talkback 소스​

컴퓨터의 내장 마이크나 호환 USB 마이크 등 호스트에 연결된 입력 장치를 Talkback 장치로 선택할 수 있습니다. 외부 장치를 선택하면 Talkback 신호가 iD Mixer의 DAW Return 10에 나타나며 Cue Mix로 라우팅할 수 있습니다.

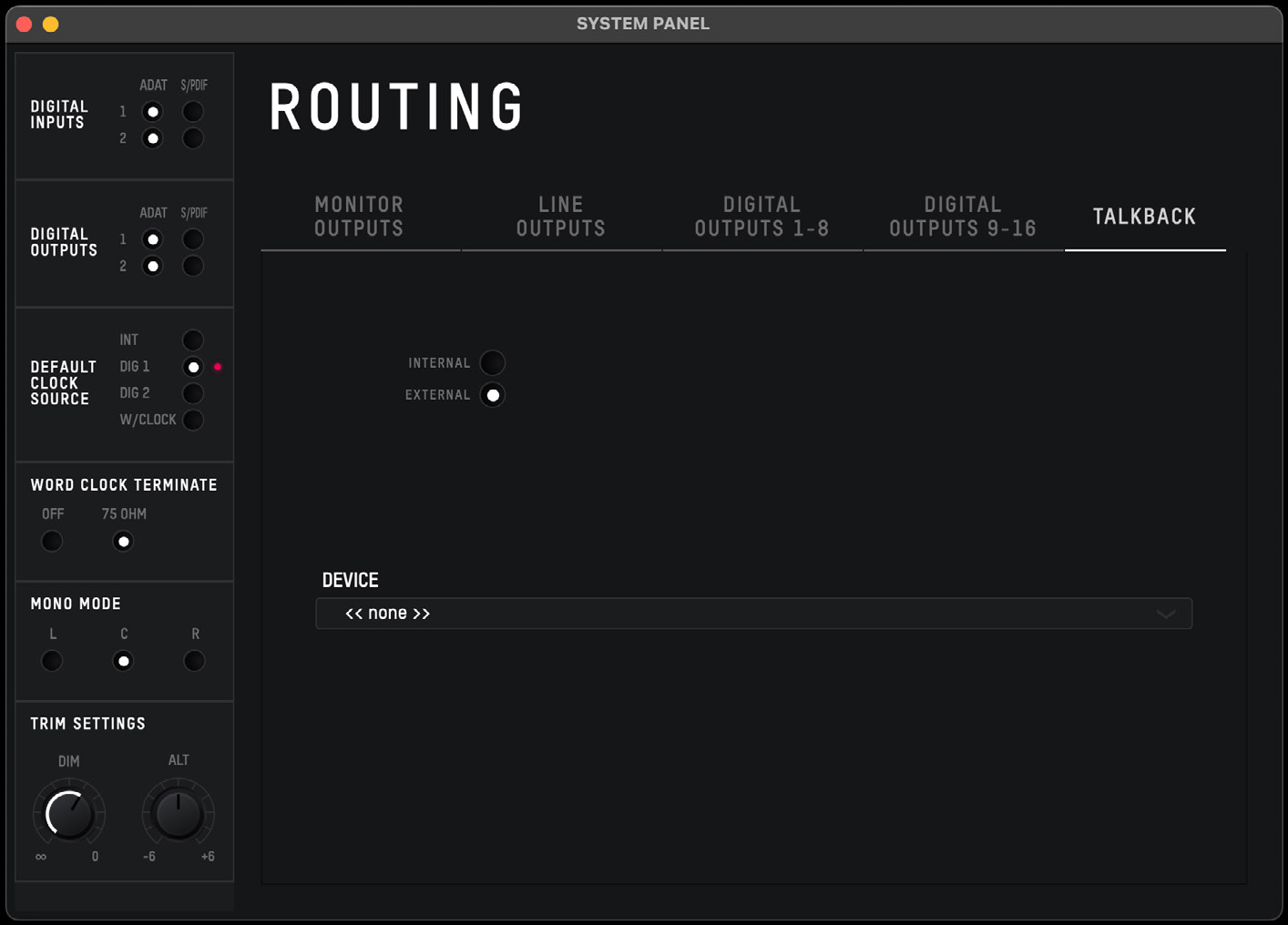

iD48 Talkback 설정

전용 하드웨어 Talkback 버튼 또는 iD Software Mixer의 TB 컨트롤을 사용하여 Talkback을 활성화합니다.

오디오 루프백으로 계속하십시오.
