System Panel、路由和 Talkback

System Panel 包含 iD48 的数字格式、时钟、监听和输出路由设置。

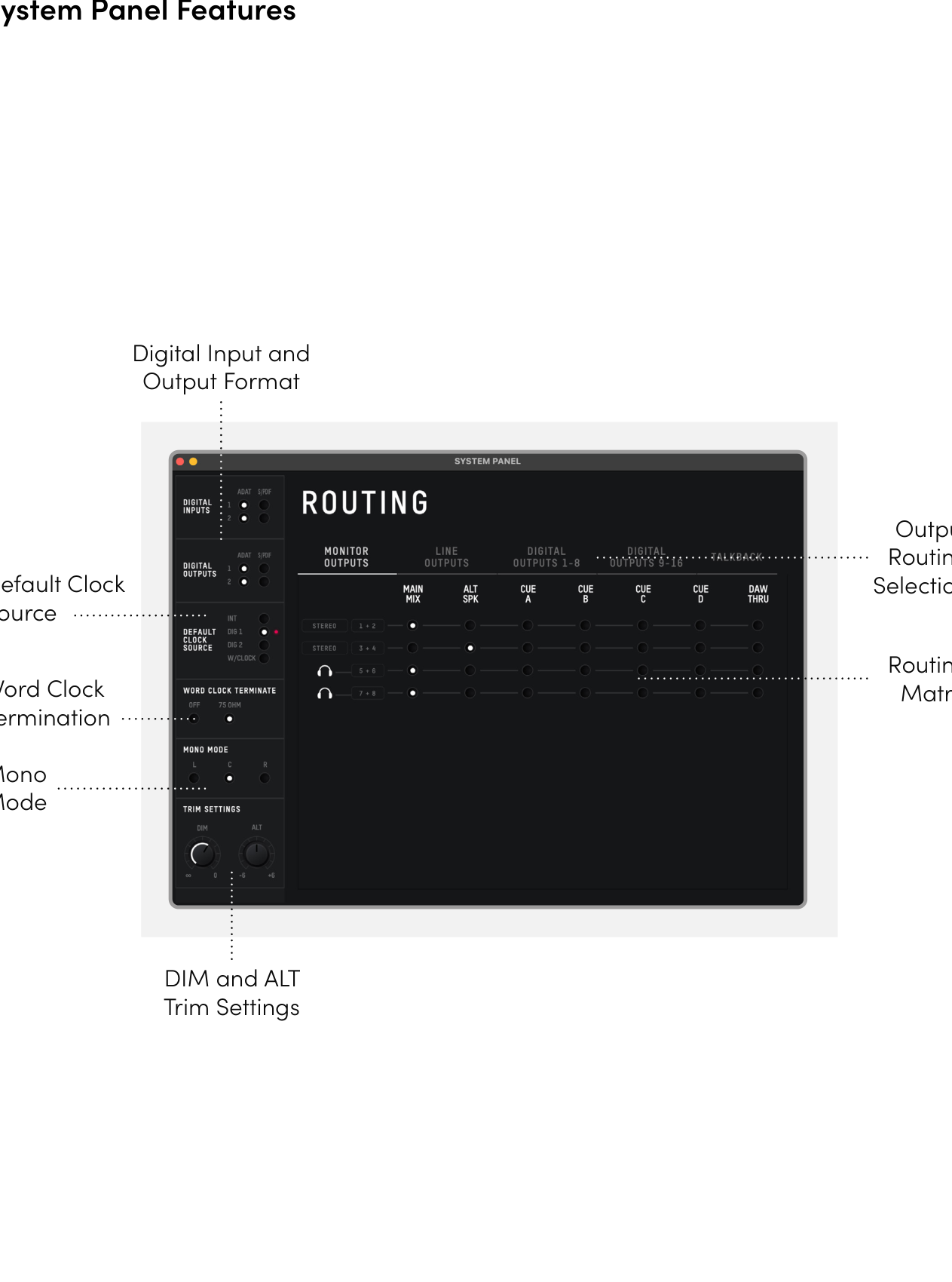

标注了 iD48 System Panel 的示意图

Digital I/O format​

将 Optical 1 和 Optical 2 分别独立设置为 ADAT 或 S/PDIF。

  • 在 S/PDIF 模式下，每个光纤端口可在最高 96 kHz 下传输 2 个通道。
  • 在 ADAT 模式下，每个光纤端口在 44.1/48 kHz 下传输 8 个通道，在 88.2/96 kHz 下通过 SMUX 传输 4 个通道。

有关通道数量和时钟示例，请参阅 数字 I/O 和时钟。

Preferred clock source​

选择用于驱动 iD48 的时钟源：

  • Internal
  • Digital 1
  • Digital 2
  • Word Clock

选择外部时钟源时，状态指示器会显示：

  • Red - 未检测到可用时钟。
  • Amber - 已检测到时钟，但采样率与 iD48 不匹配。
  • Green - 已检测到时钟，并以正确采样率锁定。

使用外部时钟源时，为保证可靠工作，状态指示器应显示绿色。

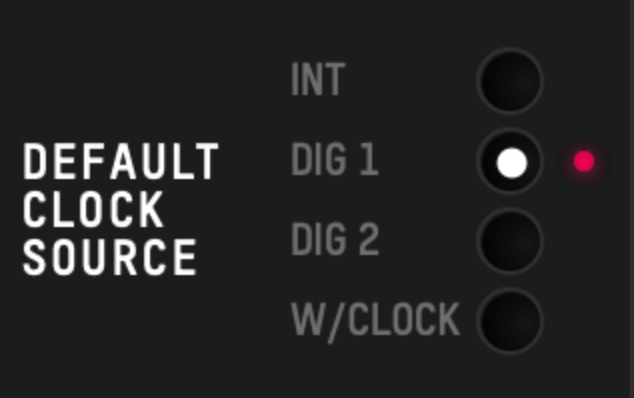

iD48 外部时钟状态指示

Word Clock termination​

当 iD48 是 BNC Word Clock 链路中的最后一个或唯一设备时，在 BNC Word Clock 输入上启用 75 Ω 终端匹配。请参阅 数字 I/O 和时钟。

Mono mode​

设置启用 Mono 时，合并后的单声道监听信号发送到左侧、右侧还是左右两侧监听输出。

Dim level​

设置 DIM 应用的衰减量。

Alt speaker level​

设置 Alt 扬声器路径的电平偏移，使 Main 和 Alt 扬声器系统能够进行电平匹配。

输出路由​

路由区域用于为 iD48 的监听、耳机、模拟线路和光纤输出分配信号源。

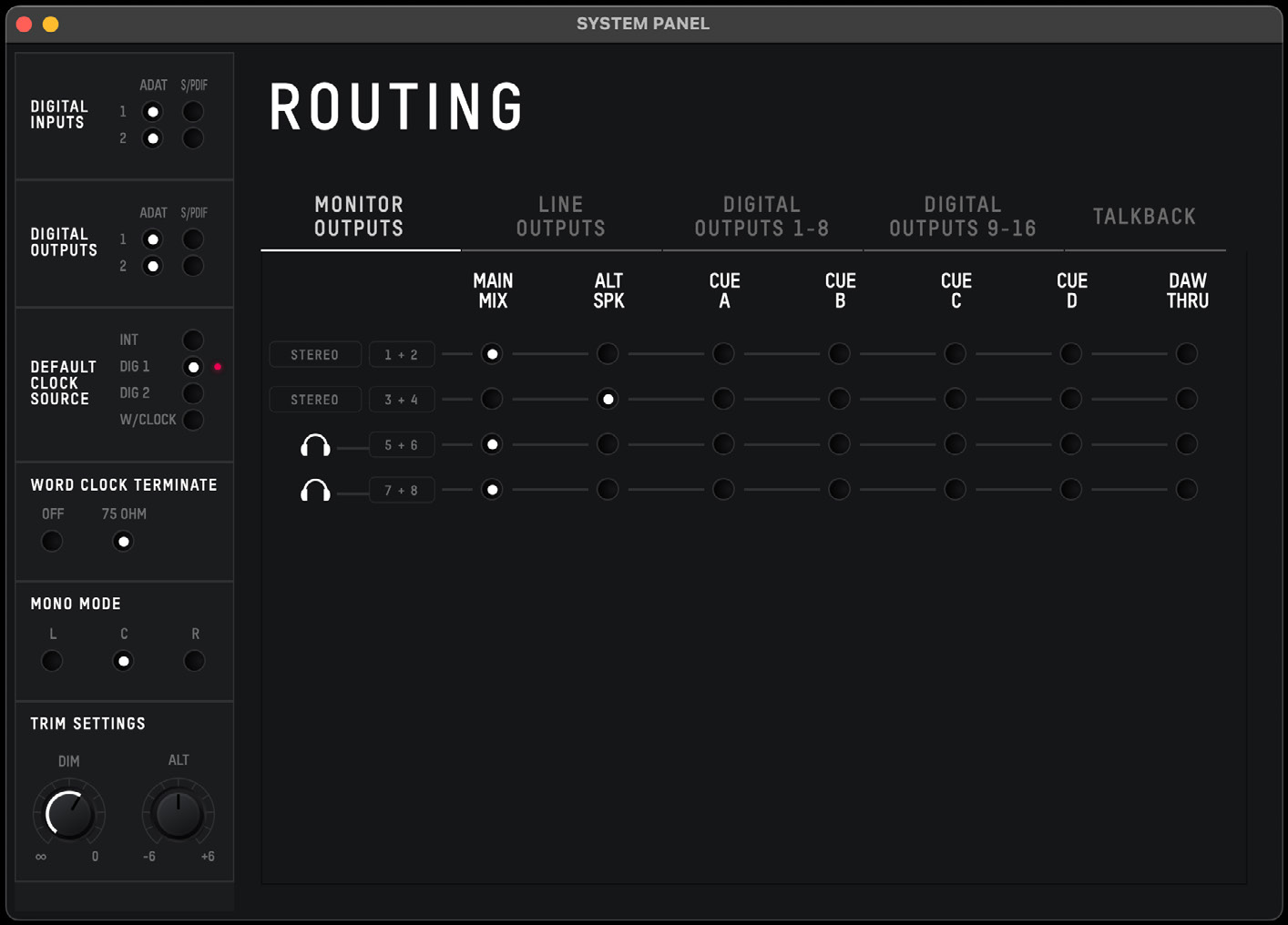

iD48 Routing Matrix

可用信号源包括：

  • Main Mix
  • Alt
  • Cue A, Cue B, Cue C, Cue D
  • DAW THRU

将 Cue 混音路由到某个输出时，其混音电平由 iD Software Mixer 中的 Cue 主控设置；Main Monitor 编码器不会控制 Cue 混音电平。

危险

DAW THRU 会绕过正常的 iD 混音器监听电平路径，并可能把满幅数字信号直接发送到所选输出。 除非下游具有适当的电平控制，否则不要将 DAW THRU 直接路由到有源监听音箱。

耳机输出设置为 DAW THRU 时，其独立耳机电平控制仍然有效。

Routing Matrix​

打开需要配置的输出组 Routing Matrix。线路输出和数字输出矩阵可以把来自 DAW 的独立通道直接路由到物理输出。

Line Outputs / Insert Sends​

8 路 DB25 线路输出既可由 iD 混音器供给，也可直接从 DAW 通道路由。每个线路输出通道都可独立选择信号源。

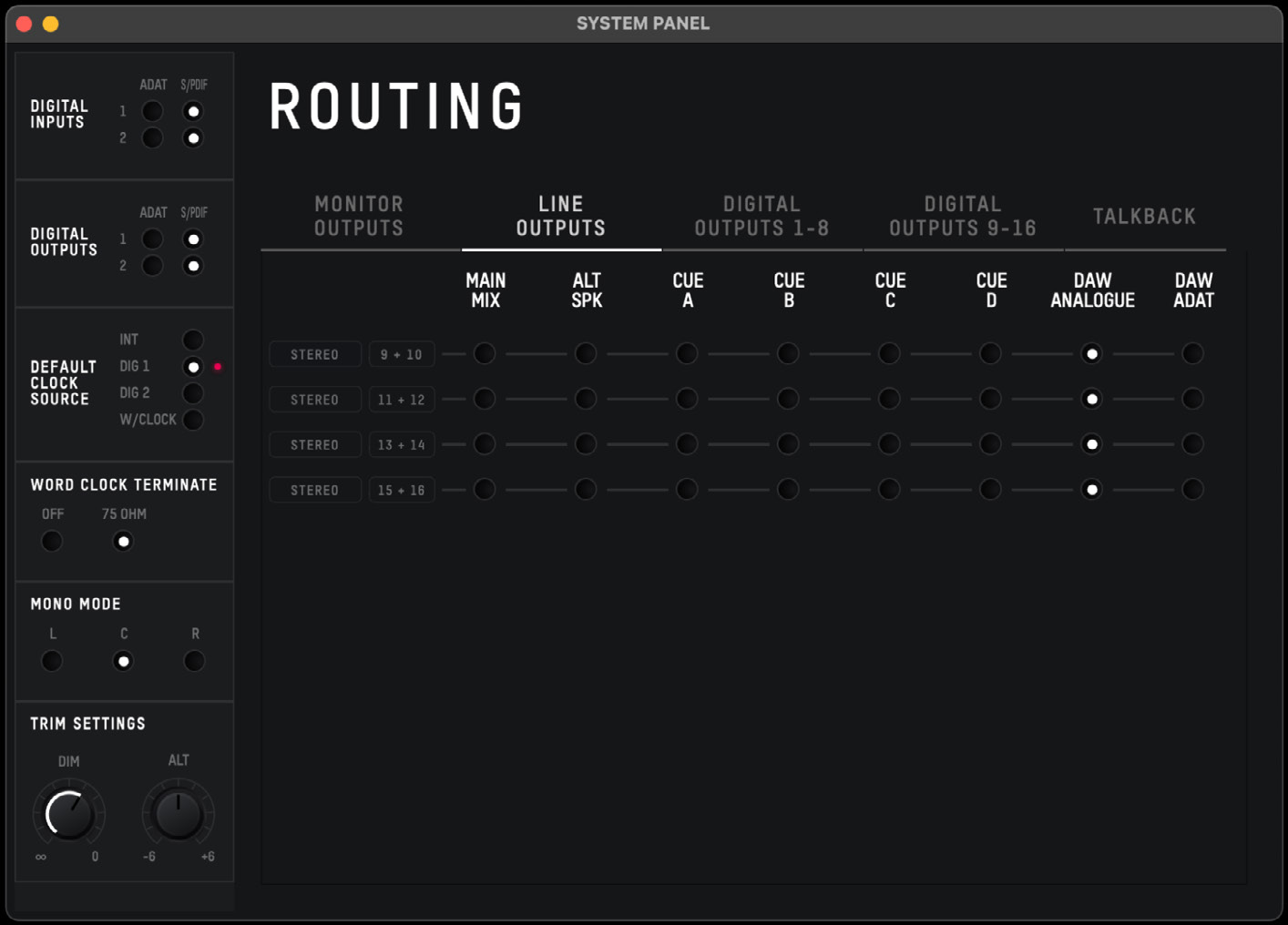

iD48 Line Outputs Routing Matrix，包含 Main Mix、Alt、Cue、DAW Analogue 和 DAW ADAT 信号源选项
  • DAW ANALOGUE 将 DAW 输出通道 1–8 映射到 DB25 线路输出 1–8。
  • DAW ADAT 将 DAW 输出通道 9–16 映射到 DB25 线路输出 1–8。

每个输出通道均可独立选择信号源，因此可根据需要在 8 个物理线路输出之间混合使用模拟参考和 ADAT 参考的 DAW 通道。

DAW ANALOGUE 示例​

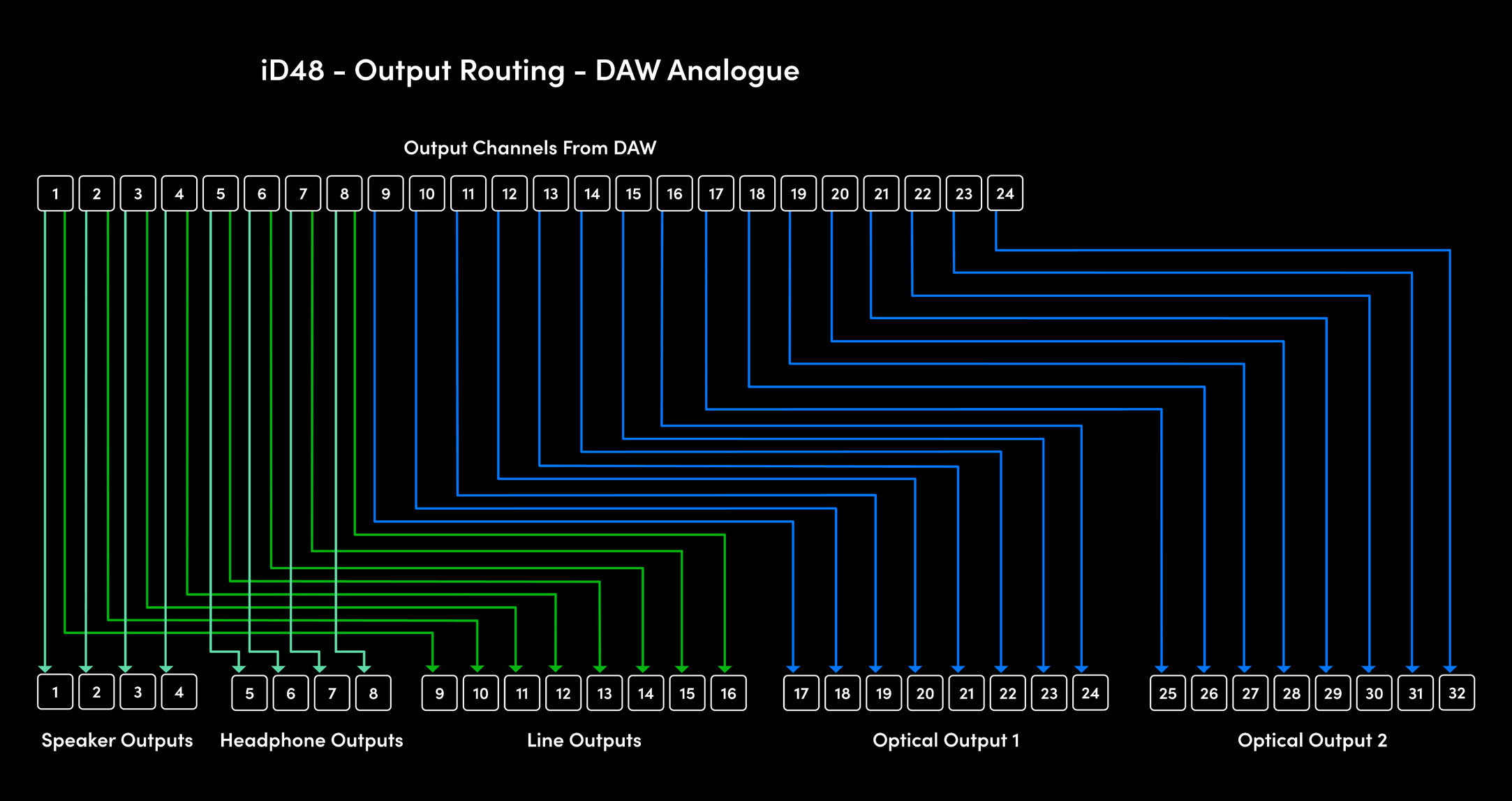

iD48 线路输出的 DAW ANALOGUE 路由示例

DAW ADAT 示例​

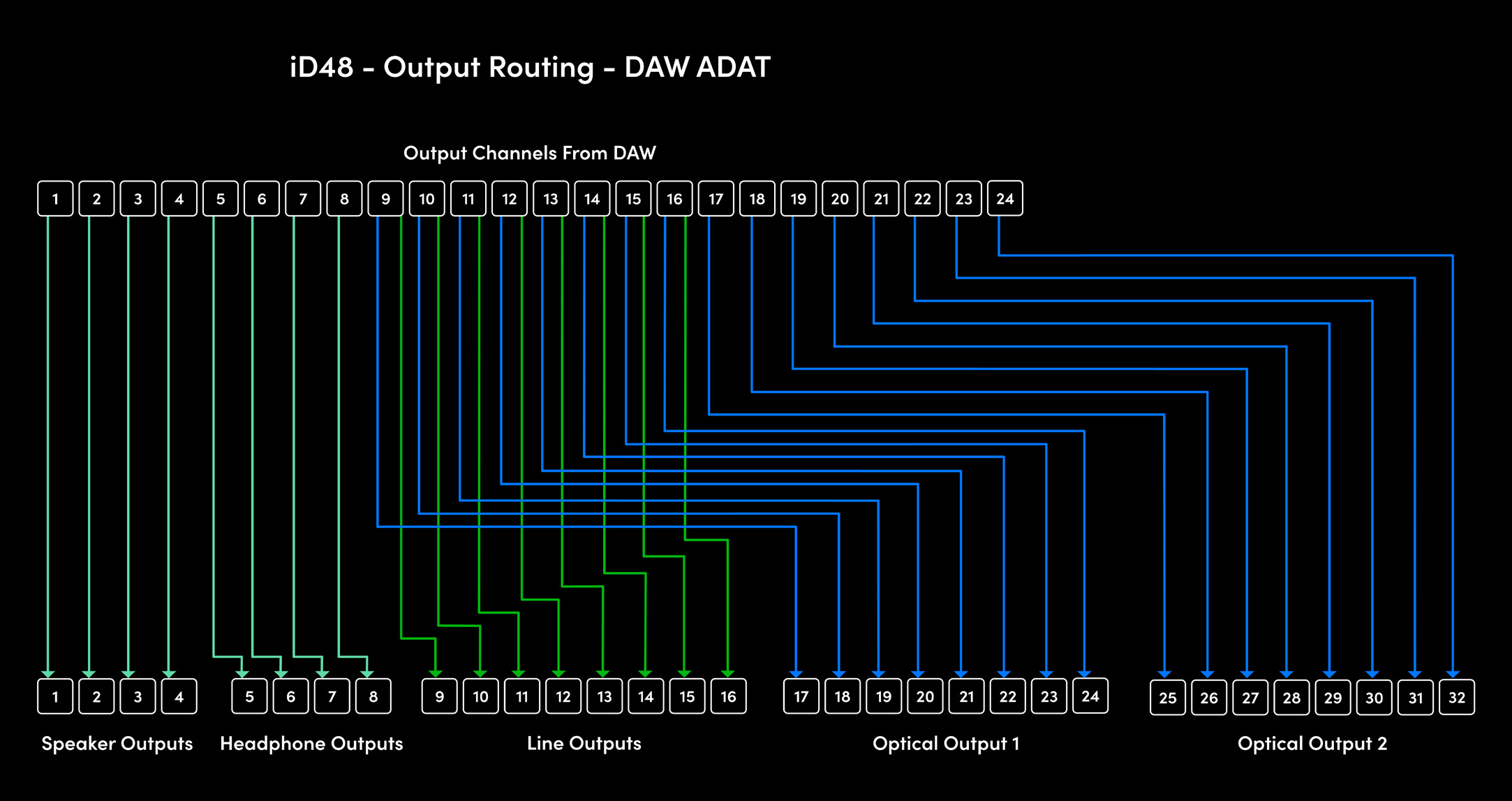

iD48 线路输出的 DAW ADAT 路由示例

Digital Outputs 1–8​

为 Digital Outputs 1–8 选择 DAW THRU 时，这些输出接收 DAW 通道 9–16。

Digital Outputs 9–16​

为 Digital Outputs 9–16 选择 DAW THRU 时，这些输出接收 DAW 通道 17–24。

在 88.2 kHz 或 96 kHz 下，ADAT 容量减半，因此 Digital Outputs 9–16 不可用，相应的 Routing Matrix 会被移除。如果某个光纤端口以 S/PDIF 工作，则该光纤输出仅有前两个通道可用。

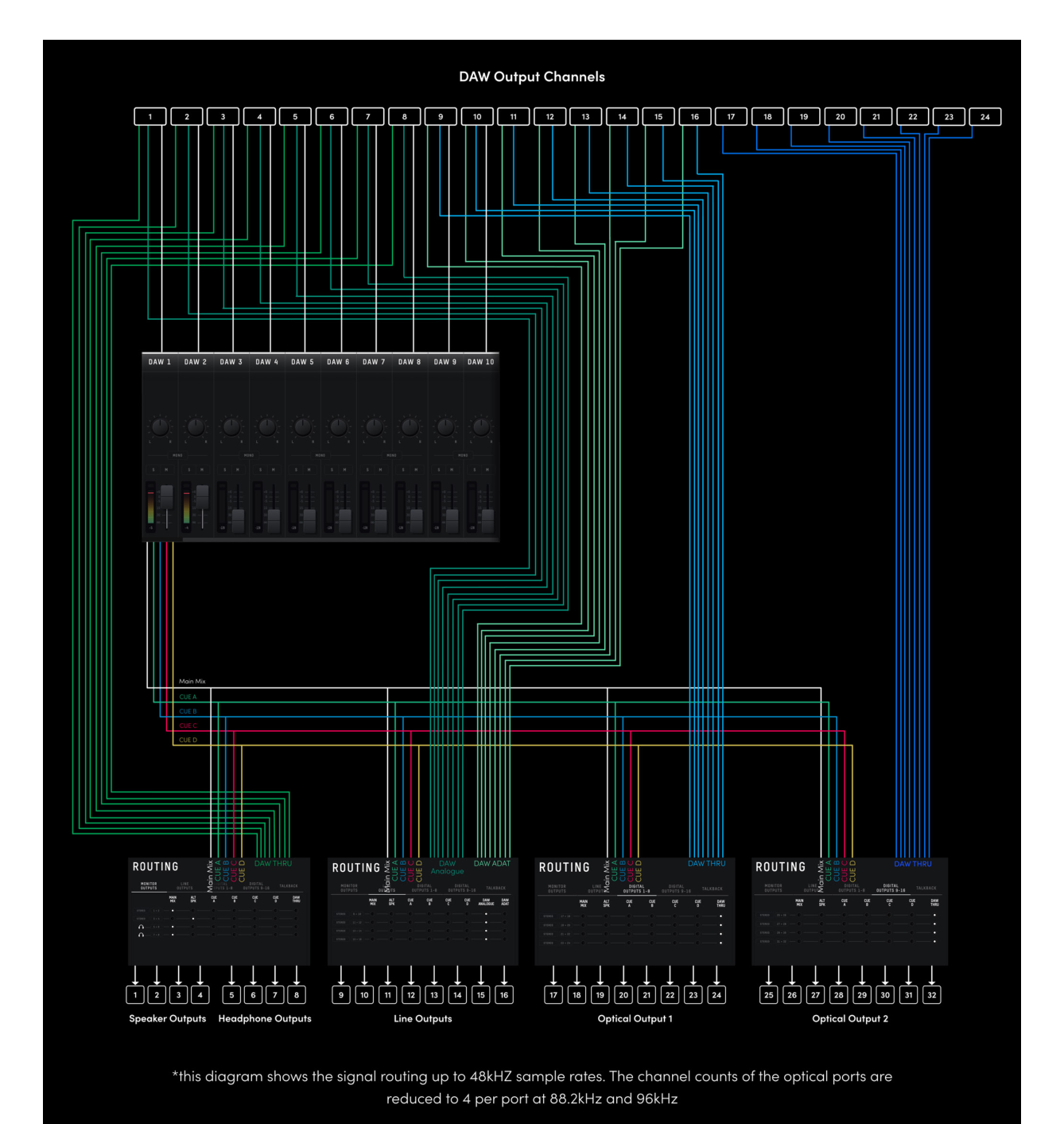

iD48 输出路由流程图

Talkback​

Talkback 被发送到 Cue 混音，可与表演者沟通，而不会把 Talkback 加入 Main Mix。

内部 Talkback 信号源​

选择 iD48 可用输入通道之一作为 Talkback 信号源。分配后，该输入会在混音器中显示为 Talkback 通道，而不是普通混音输入。

外部 Talkback 信号源​

可以选择连接到主机电脑的输入设备，例如电脑内置麦克风或兼容的 USB 麦克风，作为 Talkback 设备。选择外部设备后，Talkback 信号会显示在 iD 混音器的 DAW Return 10 上，并可路由到 Cue 混音。

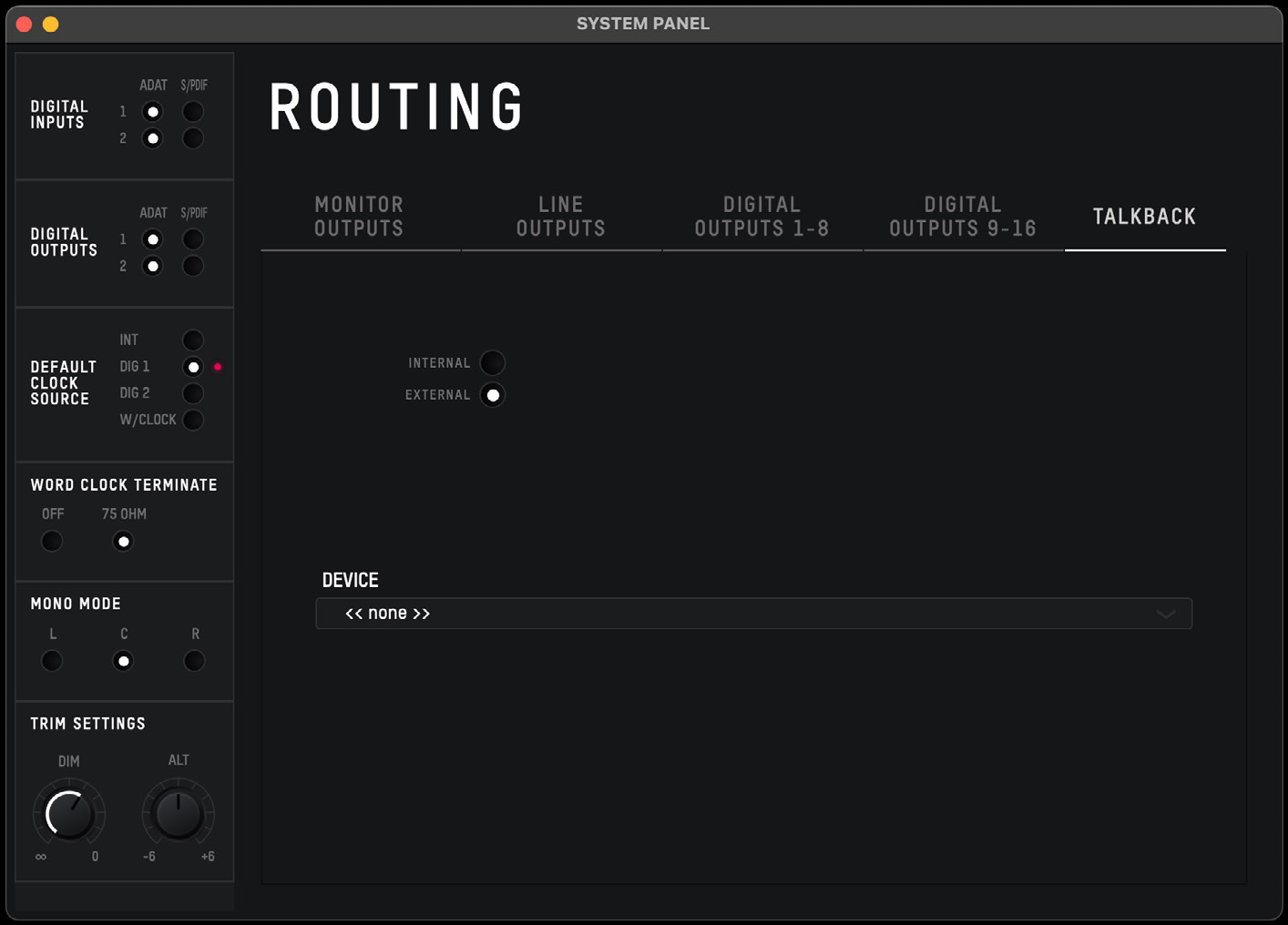

iD48 Talkback 设置

使用独立硬件 Talkback 按钮或 iD Software Mixer 中的 TB 控制即可启用 Talkback。

继续阅读 Audio Loopback。
