数字 I/O 和时钟

光纤数字 I/O​

iD48 提供 2 个光纤输入和 2 个光纤输出。每组光纤端口都可在 iD Software Mixer 中配置为 ADAT 或 S/PDIF，并且在需要时两组光纤端口可使用不同格式。

  • S/PDIF： 每个光纤连接在 44.1、48、88.2 或 96 kHz 下传输 2 个通道。
  • ADAT： 每个光纤连接在 44.1/48 kHz 下传输 8 个通道。
  • ADAT SMUX： 每个光纤连接在 88.2/96 kHz 下传输 4 个通道。

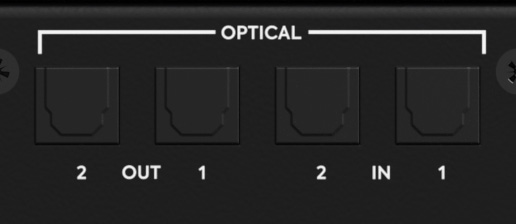

iD48 光纤数字输入和输出

字时钟输入和输出​

iD48 提供 BNC 字时钟输入和输出。字时钟输入可在 System Panel 中切换 75 Ω 终端匹配。

当 iD48 是 BNC 字时钟链路中的最后一个或唯一设备时启用终端。除非连接拓扑明确要求，否则不要在多个位置同时启用终端。

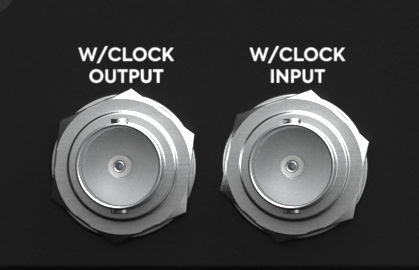

iD48 BNC 字时钟输入和输出

时钟规则​

数字系统应只有一个主时钟。其他所有数字设备都必须通过光纤数字音频或字时钟同步到该主时钟。时钟设置错误通常会导致咔嗒声、爆音、失真或无法锁定。

iD48 通过 ADAT 或 S/PDIF 同步到外部设备​

将外部设备的光纤输出连接到所需的 iD48 光纤输入。设置匹配的光纤格式，并根据所使用的光纤端口将 iD48 的 Clock Source 设置为 Digital 1 或 Digital 2。

这样 iD48 就可以同步到传入的 ADAT 或 S/PDIF 光纤信号。

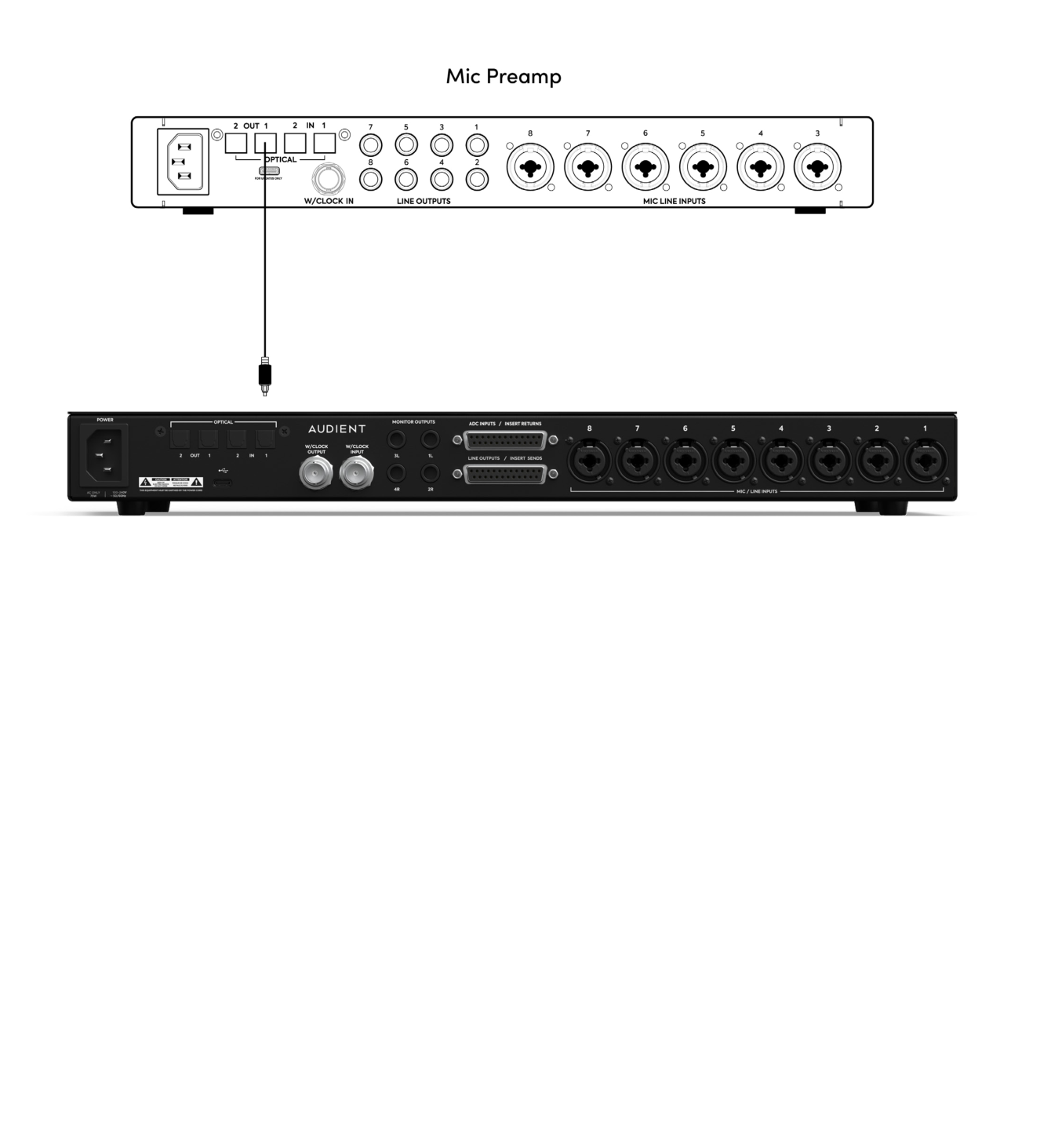

iD48 通过光纤 ADAT 或 S/PDIF 同步到外部设备

iD48 通过 ADAT 或 S/PDIF 作为主时钟​

将 iD48 的 Clock Source 设置为 Internal。将 iD48 光纤输出连接到外部设备的光纤输入，并将外部设备配置为通过其光纤输入同步。根据音频需要连接返回光纤路径。

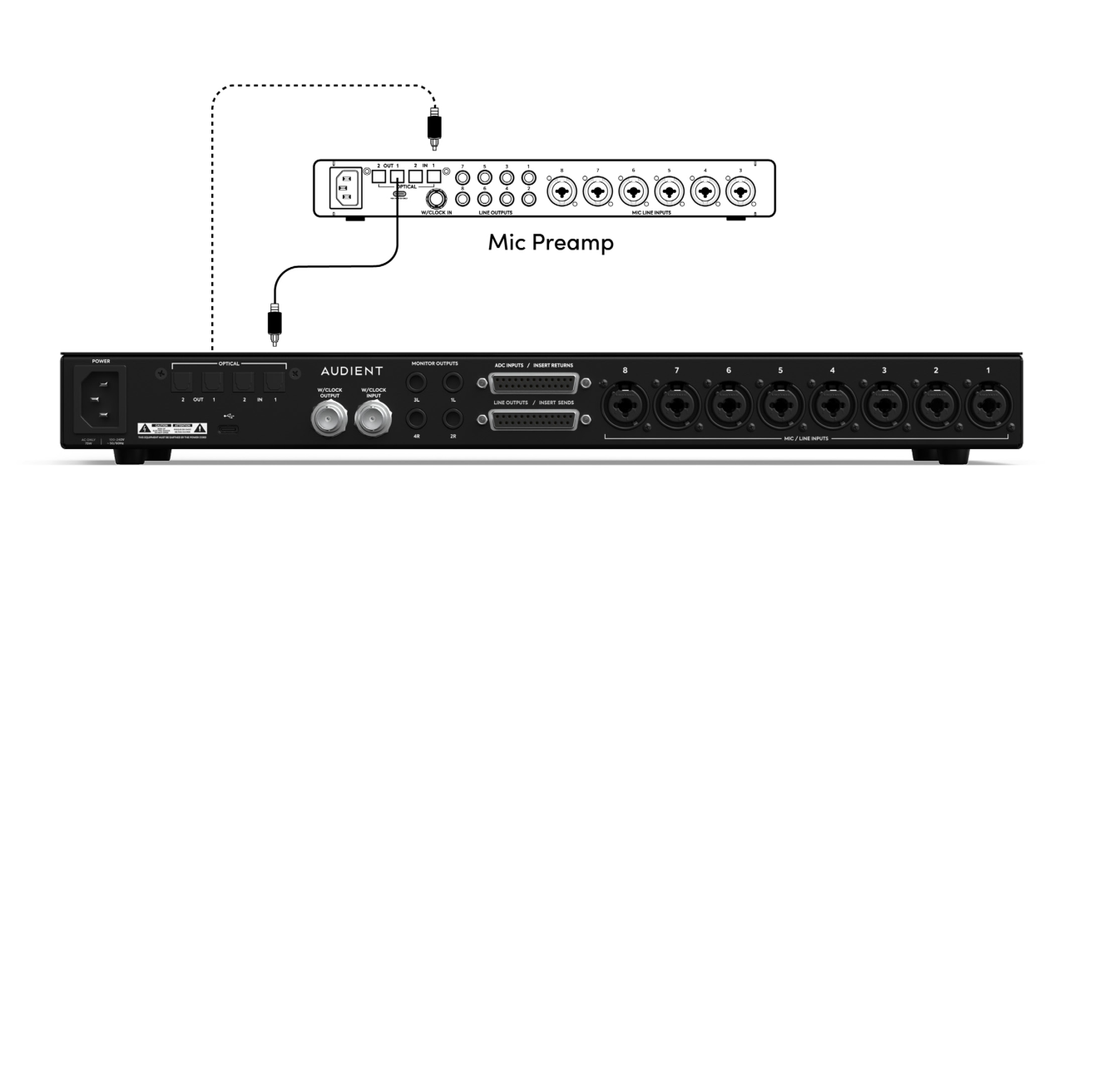

iD48 通过光纤 ADAT 或 S/PDIF 作为外部设备的主时钟

iD48 通过 BNC 作为主时钟​

将 iD48 设置为 Internal，并使用 75 Ω BNC 线缆将 BNC Word Clock Output 连接到外部设备。使用 BNC T 型接头串联时，根据所连接设备的要求，只对链路末端设备进行终端处理。

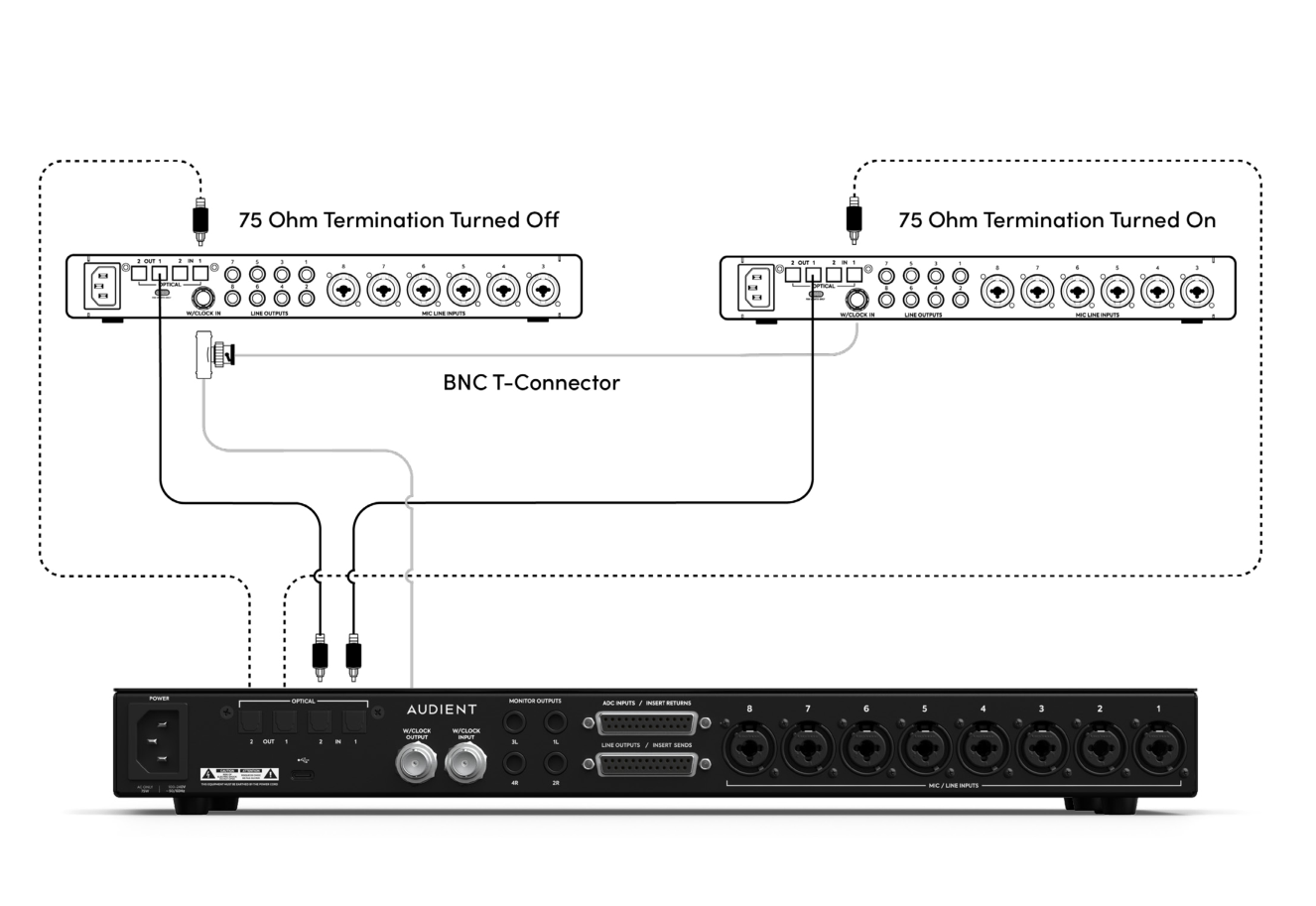

iD48 通过 BNC 作为两台外部设备的字时钟主设备

iD48 同步到外部字时钟主设备​

使用 75 Ω BNC 线缆将外部时钟的 BNC 输出连接到 iD48 的 Word Clock Input。将 iD48 的 Clock Source 设置为 Word Clock。如果 iD48 是字时钟链路中的最后一个或唯一设备，请启用 iD48 的 75 Ω 终端匹配。

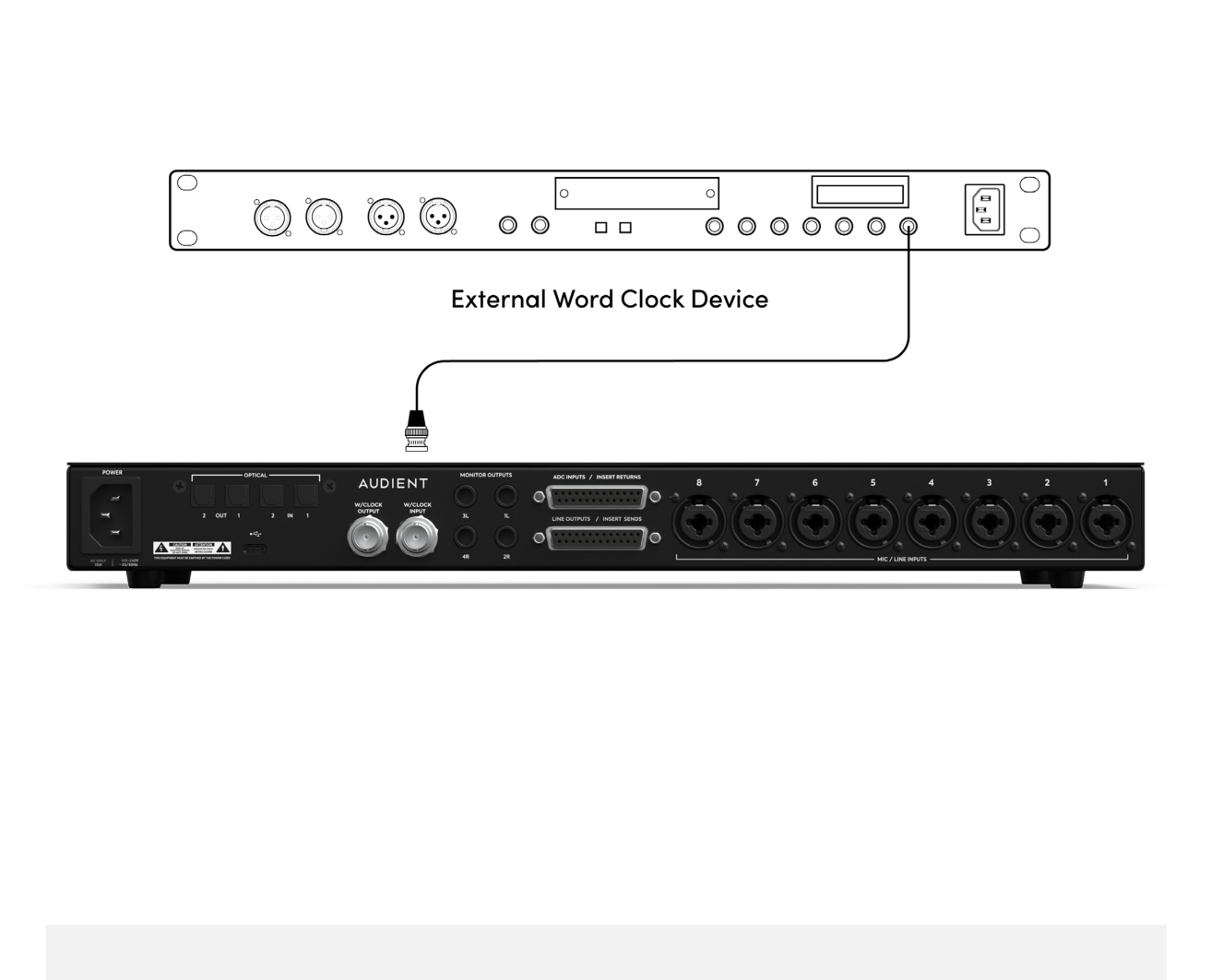

iD48 通过 BNC 同步到外部字时钟主设备

以上示意图覆盖常见配置，并非所有可能的数字系统。有关数字格式和时钟源控制，请参阅 System Panel、路由和 Talkback。
