Digital I/O और Clocking

Optical डिजिटल I/O​

iD48 में दो optical inputs और दो optical outputs हैं। हर ऑप्टिकल पेयर को iD Software Mixer में ADAT या S/PDIF के लिए कॉन्फ़िगर किया जा सकता है, और जरूरत होने पर दोनों ऑप्टिकल पोर्ट्स अलग फ़ॉर्मैट्स उपयोग कर सकते हैं।

  • S/PDIF: 44.1, 48, 88.2 या 96 kHz पर हर ऑप्टिकल कनेक्शन से 2 चैनल्स।
  • ADAT: 44.1/48 kHz पर हर ऑप्टिकल कनेक्शन से 8 चैनल्स।
  • ADAT SMUX: 88.2/96 kHz पर हर ऑप्टिकल कनेक्शन से 4 चैनल्स।

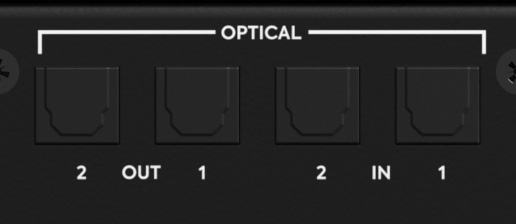

iD48 optical डिजिटल इनपुट्स और आउटपुट्स

वर्ड क्लॉक इनपुट और आउटपुट​

iD48 BNC word-clock input और output देता है। वर्ड क्लॉक इनपुट में System पैनल से switchable 75-ohm termination उपलब्ध है।

अगर iD48 BNC वर्ड क्लॉक chain में आखिरी या एकमात्र डिवाइस है, तो टर्मिनेशन इनेबल करें। जब तक क्लॉकिंग topology specifically require न करे, कई points पर टर्मिनेशन इनेबल न करें।

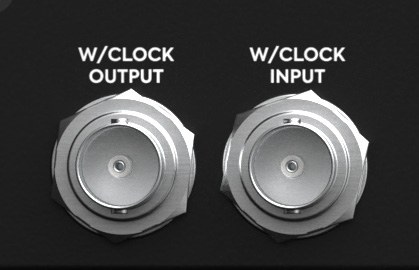

iD48 BNC word-clock इनपुट और आउटपुट

Clocking rule​

Digital सिस्टम में एक master clock होनी चाहिए। बाकी हर डिजिटल डिवाइस को ऑप्टिकल डिजिटल ऑडियो या वर्ड क्लॉक के जरिए उस मास्टर से synchronise करना चाहिए। गलत क्लॉकिंग से आम तौर पर clicks, pops, distortion या lock फेल्योर हो सकता है।

ADAT या S/PDIF के जरिए iD48 को एक्सटर्नल डिवाइस से sync करना​

एक्सटर्नल डिवाइस का ऑप्टिकल आउटपुट ज़रूरी iD48 ऑप्टिकल इनपुट से कनेक्ट करें। Matching ऑप्टिकल फ़ॉर्मैट सेट करें और उपयोग हो रहे ऑप्टिकल पोर्ट के लिए iD48 का Clock Source Digital 1 या Digital 2 पर सेट करें।

इससे iD48 incoming ADAT या S/PDIF optical signal से synchronise हो सकता है।

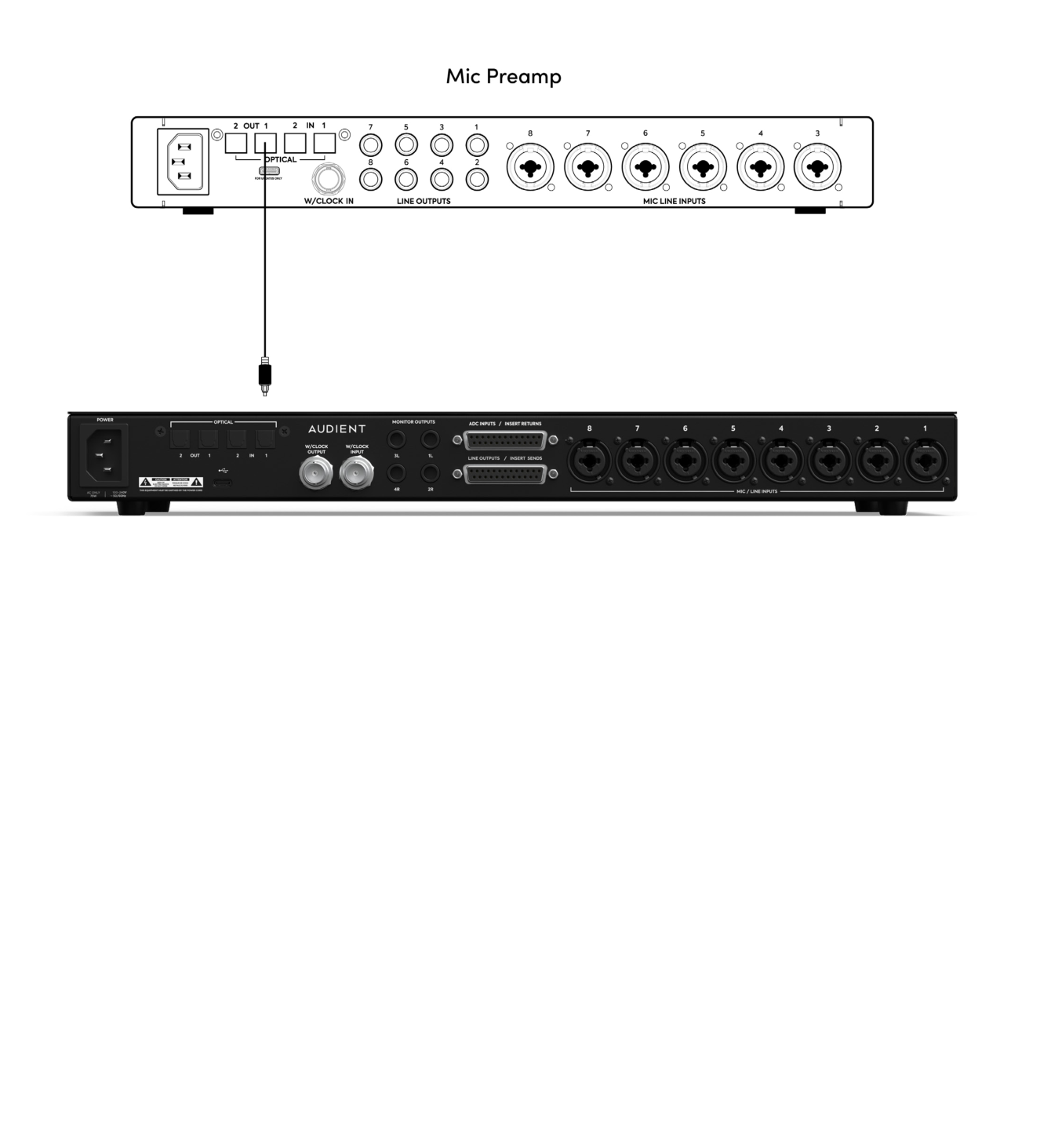

Optical ADAT या S/PDIF से external device के साथ sync होता iD48

ADAT या S/PDIF के जरिए iD48 को मास्टर बनाना​

iD48 का Clock Source Internal पर सेट करें। iD48 ऑप्टिकल आउटपुट को एक्सटर्नल डिवाइस के ऑप्टिकल इनपुट से कनेक्ट करें और एक्सटर्नल डिवाइस को उसके ऑप्टिकल इनपुट से synchronise करने के लिए कॉन्फ़िगर करें। ऑडियो के लिए रिटर्न ऑप्टिकल पाथ जरूरत के अनुसार कनेक्ट करें।

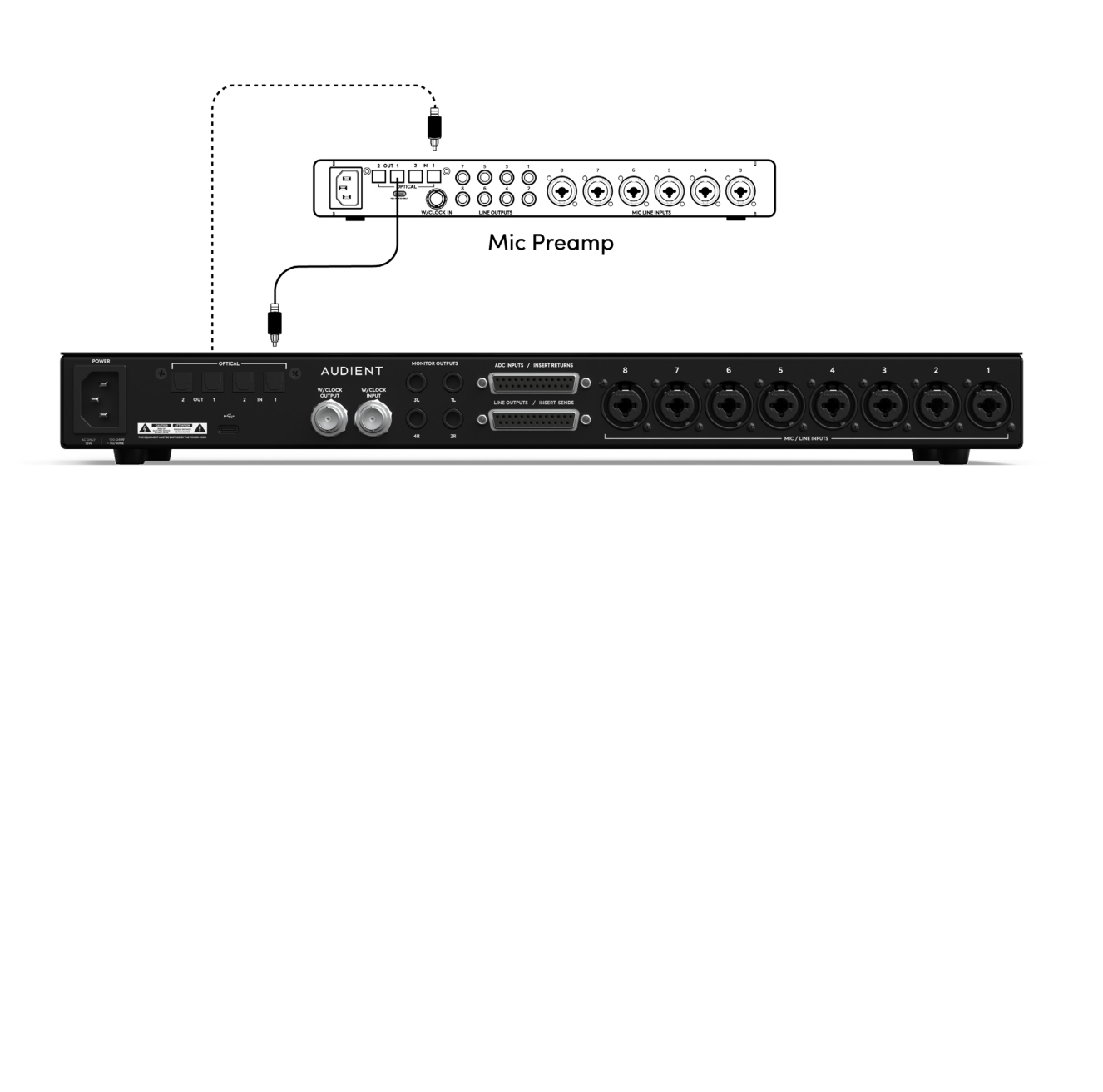

Optical ADAT या S/PDIF से external device का master clock बनता iD48

BNC के जरिए iD48 को मास्टर बनाना​

iD48 को Internal पर सेट करें और 75-ohm BNC cabling से उसका BNC Word Clock Output एक्सटर्नल डिवाइसेज़ को फ़ीड करें। BNC T-कनेक्टर से daisy-chain करते समय कनेक्टेड इक्विपमेंट की requirements के अनुसार केवल फ़ाइनल डिवाइस को terminate करें।

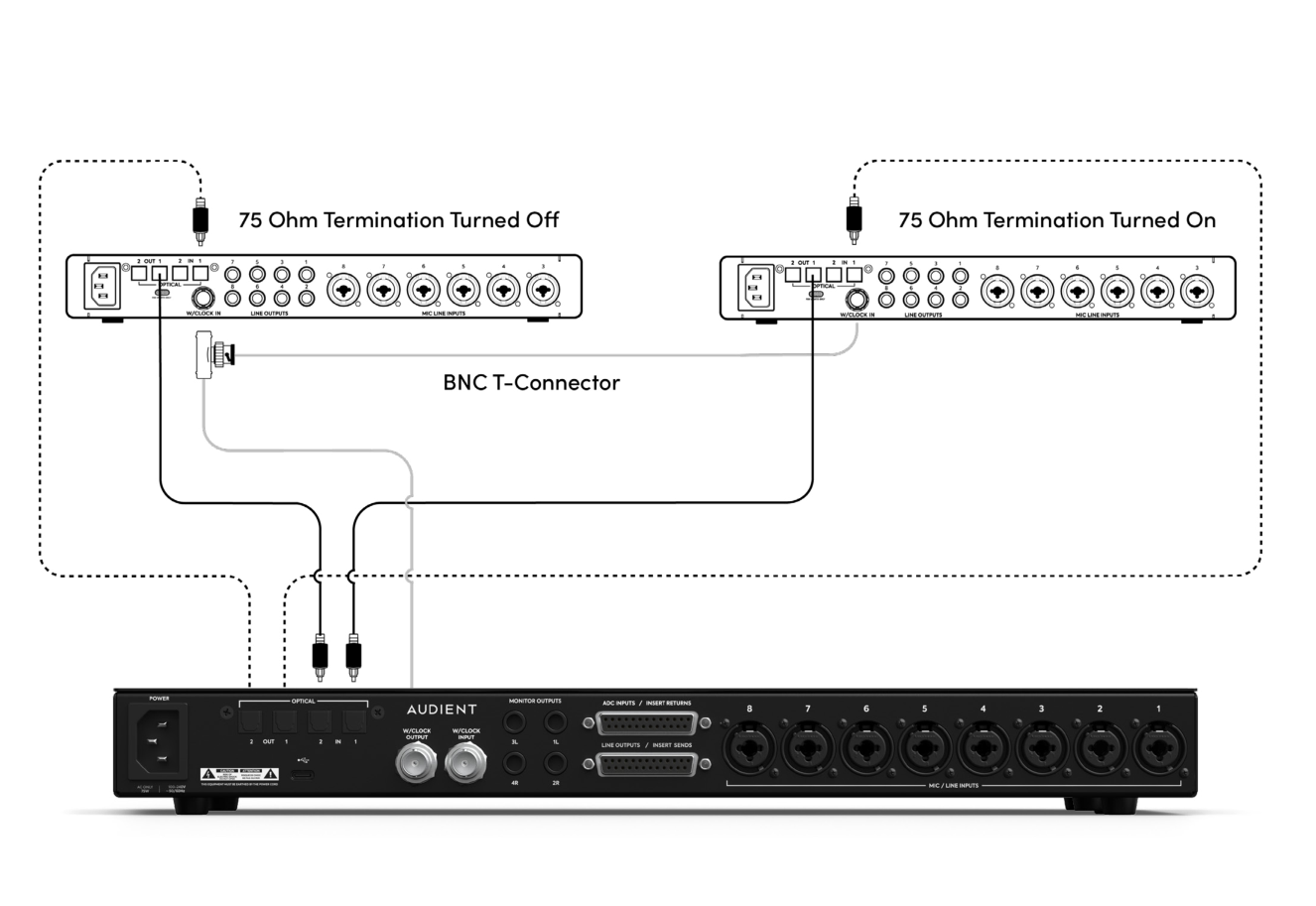

BNC पर दो external devices का word-clock master बनता iD48

iD48 को एक्सटर्नल वर्ड क्लॉक मास्टर से sync करना​

75-ohm BNC केबल से एक्सटर्नल क्लॉक का BNC आउटपुट iD48 के Word Clock Input से कनेक्ट करें। iD48 का Clock Source Word Clock पर सेट करें। अगर iD48 वर्ड क्लॉक chain में आखिरी या एकमात्र डिवाइस है, तो उसकी 75-ohm टर्मिनेशन इनेबल करें।

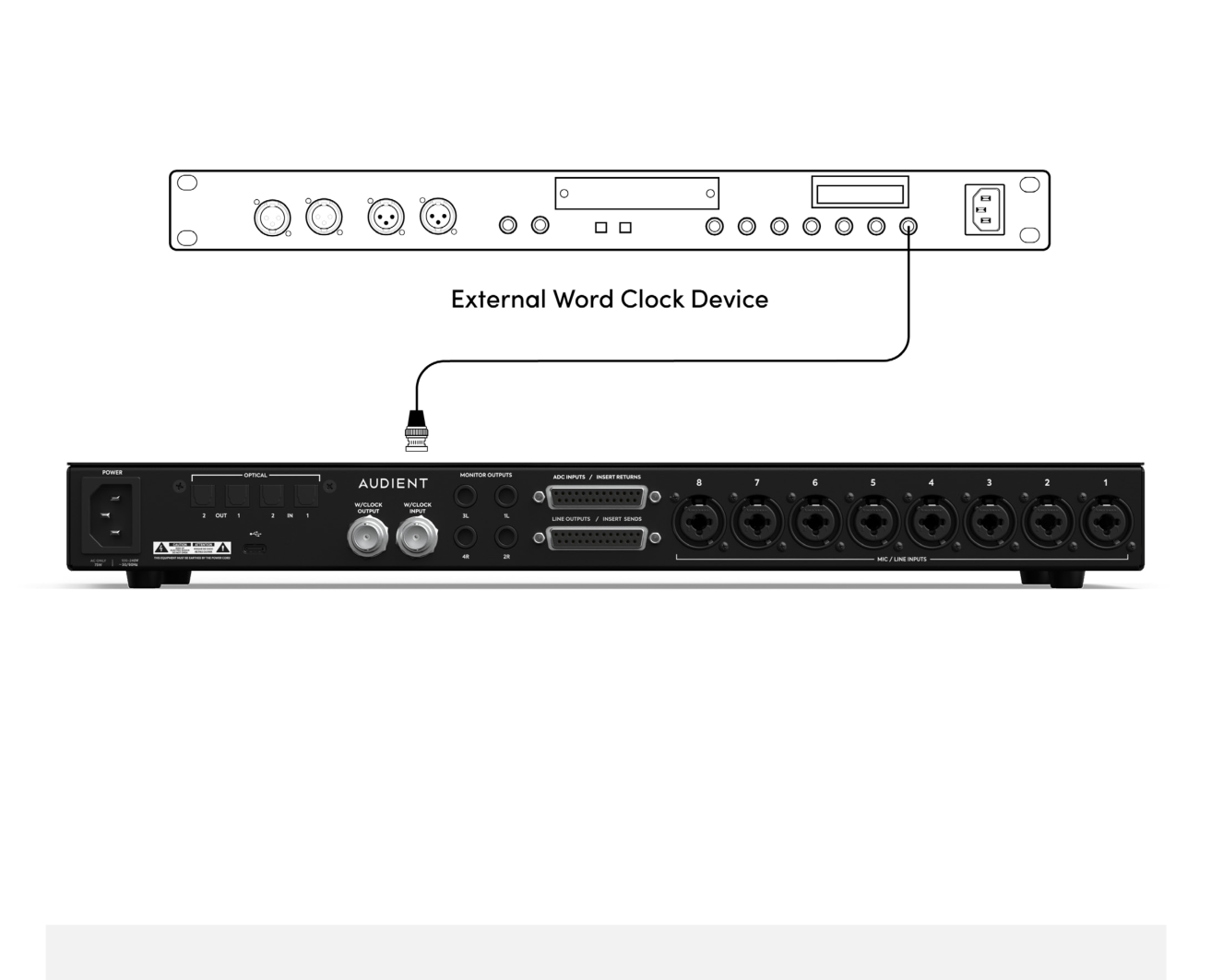

BNC से external word-clock master के साथ synchronise होता iD48

ऊपर दिए diagrams common कॉन्फ़िगरेशन्स दिखाते हैं, हर possible डिजिटल सिस्टम नहीं। Digital-फ़ॉर्मैट और क्लॉक-सोर्स कंट्रोल्स के लिए System पैनल, Routing और Talkback देखें।

आगे Rack Installation देखें।
