रैक इंस्टॉलेशन

iD48 को box में supplied rack ears की मदद से standard 1RU rack यूनिट के रूप में इंस्टॉल किया जा सकता है।

रैक ears fit करें​

  1. iD48 पावर down करें और मेन्स पावर तथा सभी केबल्स डिसकनेक्ट करें।
  2. Protected surface पर यूनिट को उल्टा रखें।
  3. हर rubber foot के सेंटर से Phillips screw निकालें और चारों feet हटा दें।

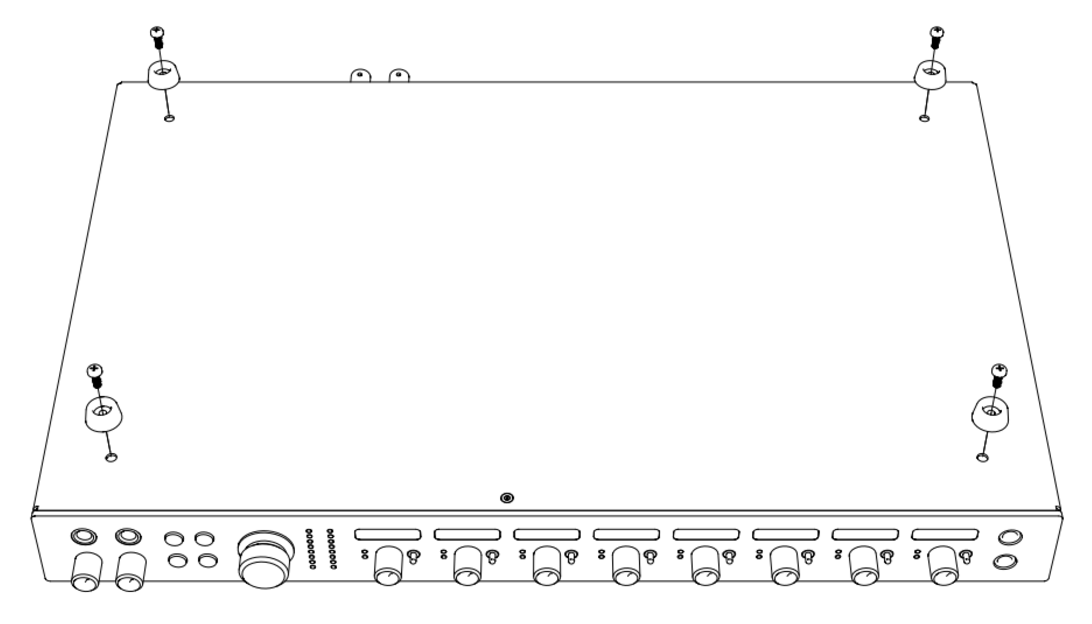

Rack इंस्टॉलेशन से पहले iD48 rubber feet हटाना
danger

Rubber feet हटाने के बाद उनके screws को chassis में दोबारा install न करें। Feet के बिना वे screws लगाने से unit damage हो सकता है।

  1. एक rack ear को chassis के side पर मौजूद चार threaded holes के साथ align करें।
  2. Supplied चार M3 Pozi screws से secure करें।
  3. दूसरी side पर भी यही प्रक्रिया दोहराएं।

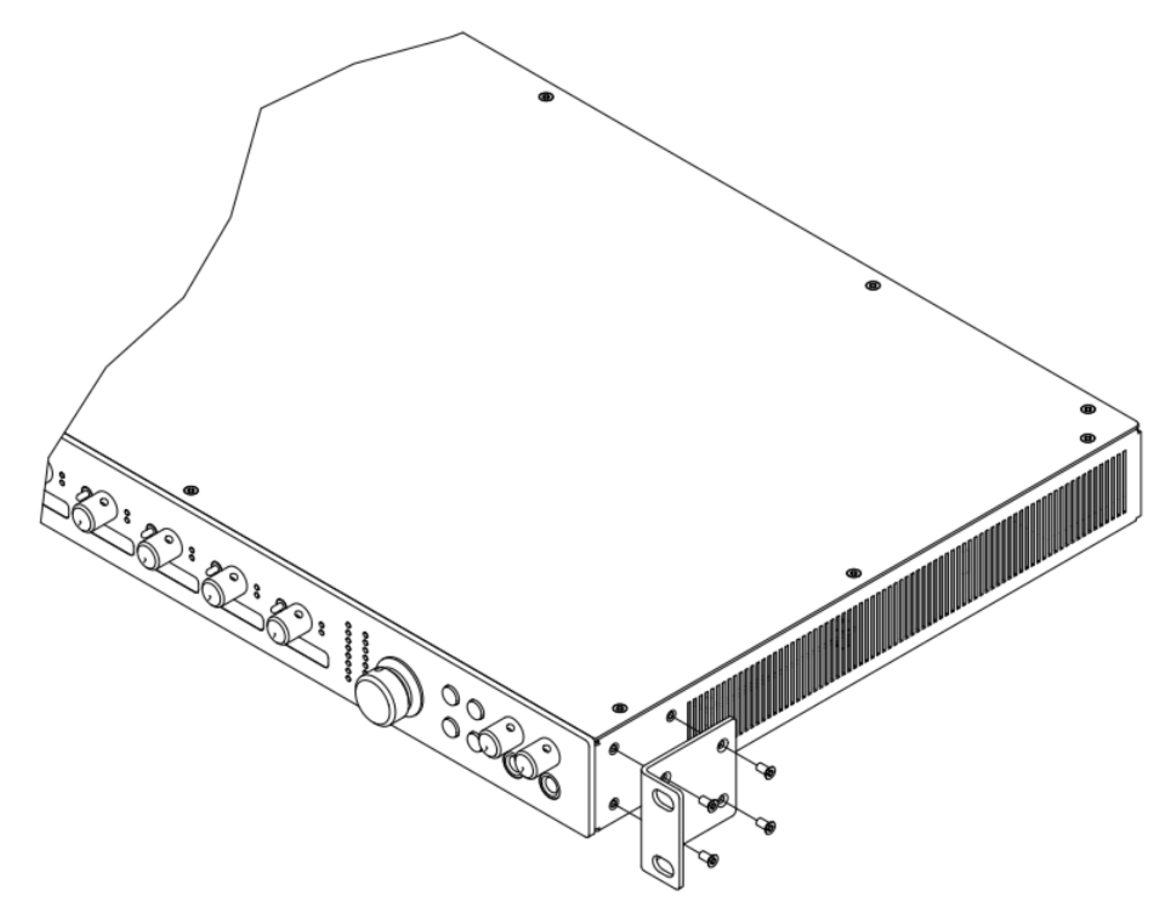

Included rack ears को iD48 पर fit करना

रैक requirements​

  • Vertical space: 1U
  • Minimum rack depth: 400 mm, केबल्स के लिए जगह सहित
  • यूनिट weight: 3.9 kg
  • Rack mounting points पर फ्रंट-पैनल depth: 3 mm
  • Fixed studio इंस्टॉलेशन में चार फ्रंट-पैनल rack screws पर्याप्त सपोर्ट देते हैं।

वेंटिलेशन​

iD48 natural convection से cool होता है।

  • इसे ऐसी जगह उपयोग न करें जहाँ ambient temperature 35°C से अधिक हो।
  • दोनों sides के ventilation slots क्लियर रखें।
  • iD48 को पावर amplifier जैसे significant heat पैदा करने वाले इक्विपमेंट के ठीक ऊपर या नीचे mount न करें।

आगे Software Mixer देखें।
