Instalação em rack

iD48 pode ser instalado como uma unidade de rack padrão de 1RU usando as orelhas de rack fornecidas na embalagem.

Instalar as orelhas de rack​

  1. Desligue o iD48 e desconecte a alimentação e todos os cabos.
  2. Vire a unidade sobre uma superfície protegida.
  3. Remova o parafuso Phillips do centro de cada pé de borracha e retire os quatro pés.

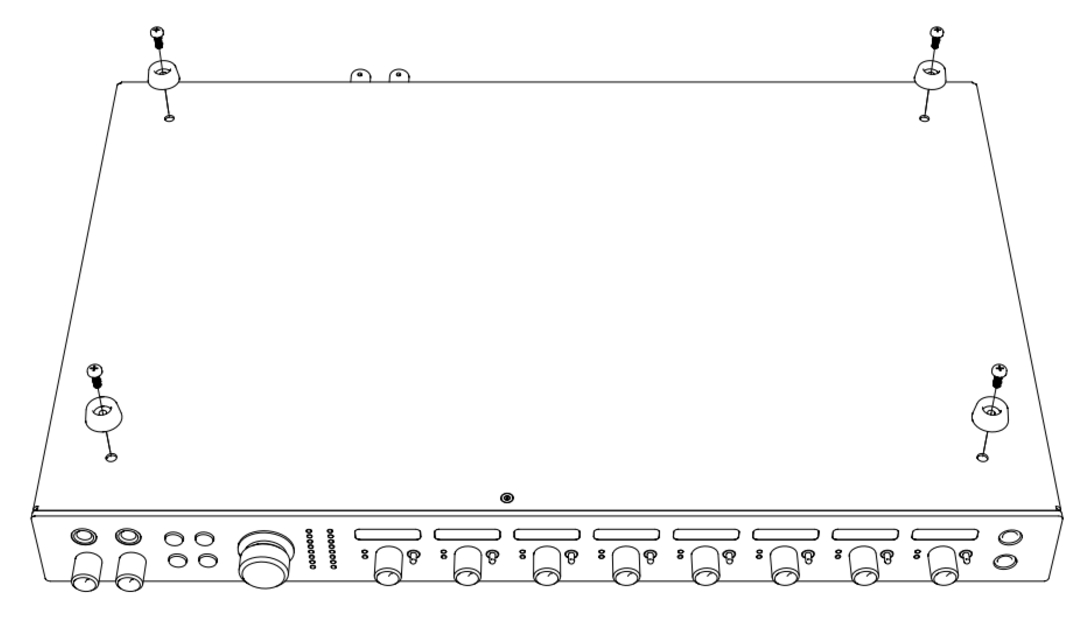

Remoção dos pés de borracha do iD48 antes da instalação em rack
perigo

Não reinstale os parafusos dos pés de borracha no chassi depois que os pés forem removidos. Recolocar esses parafusos sem os pés pode danificar a unidade.

  1. Alinhe uma orelha de rack com os quatro furos roscados na lateral do chassi.
  2. Prenda-a usando os quatro parafusos M3 Pozi fornecidos.
  3. Repita no outro lado.

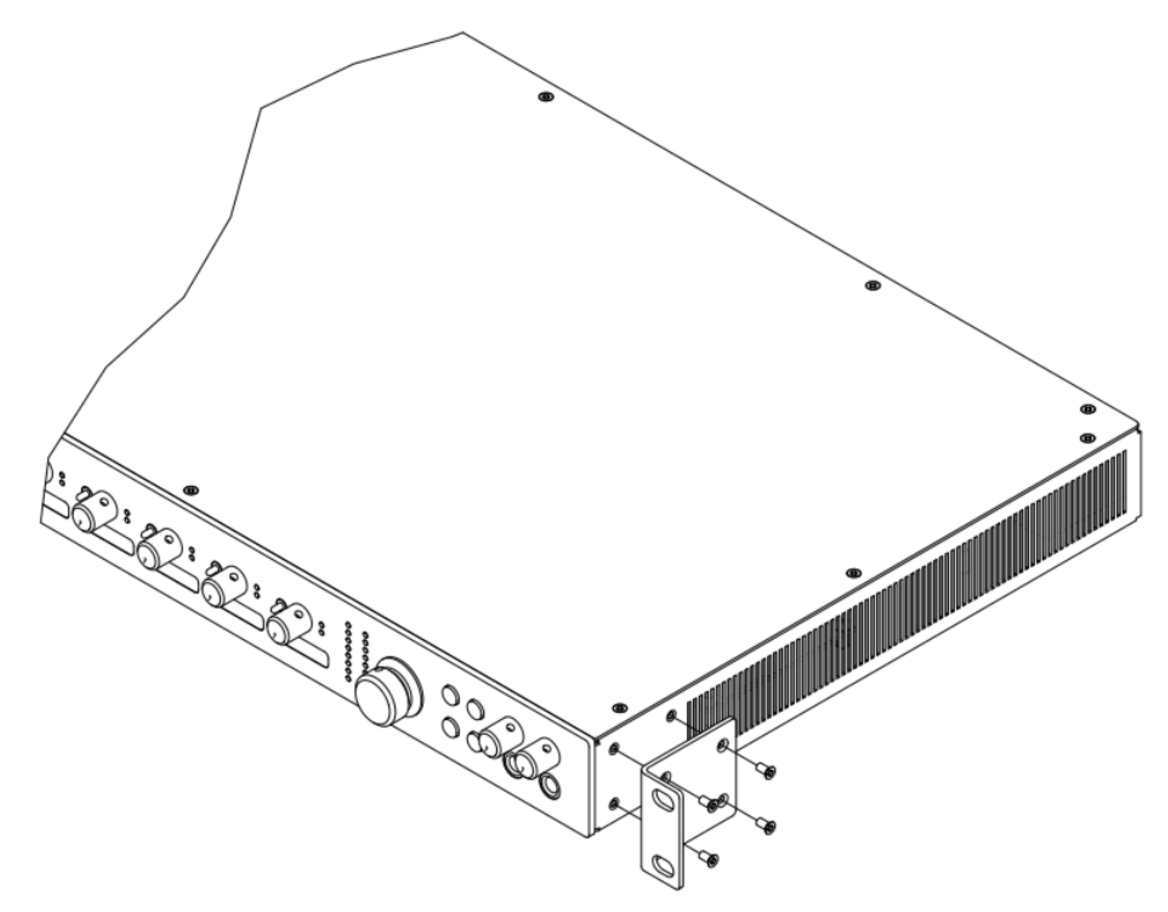

Instalação das orelhas de rack incluídas no iD48

Requisitos do rack​

  • Espaço vertical: 1U
  • Profundidade mínima do rack: 400 mm, permitindo espaço para os cabos
  • Peso da unidade: 3,9 kg
  • Profundidade do painel frontal nos pontos de fixação do rack: 3 mm
  • Para uma instalação fixa em estúdio, os quatro parafusos frontais do rack oferecem suporte adequado.

Ventilação​

iD48 é resfriado por convecção natural.

  • Não o utilize onde a temperatura ambiente exceda 35°C.
  • Mantenha desobstruídas as aberturas de ventilação dos dois lados.
  • Não monte o iD48 imediatamente acima ou abaixo de equipamentos que produzam calor significativo, como um amplificador de potência.

Continue para Software Mixer.
