랙 설치

iD48은 제품에 동봉된 랙 이어를 사용하여 표준 1RU 랙 장치로 설치할 수 있습니다.

랙 이어 장착​

  1. iD48의 전원을 끄고 AC 전원과 모든 케이블을 분리합니다.
  2. 제품이 손상되지 않도록 보호된 표면 위에서 뒤집습니다.
  3. 각 고무 받침 중앙의 Phillips 나사를 제거하고 4개의 받침을 떼어 냅니다.

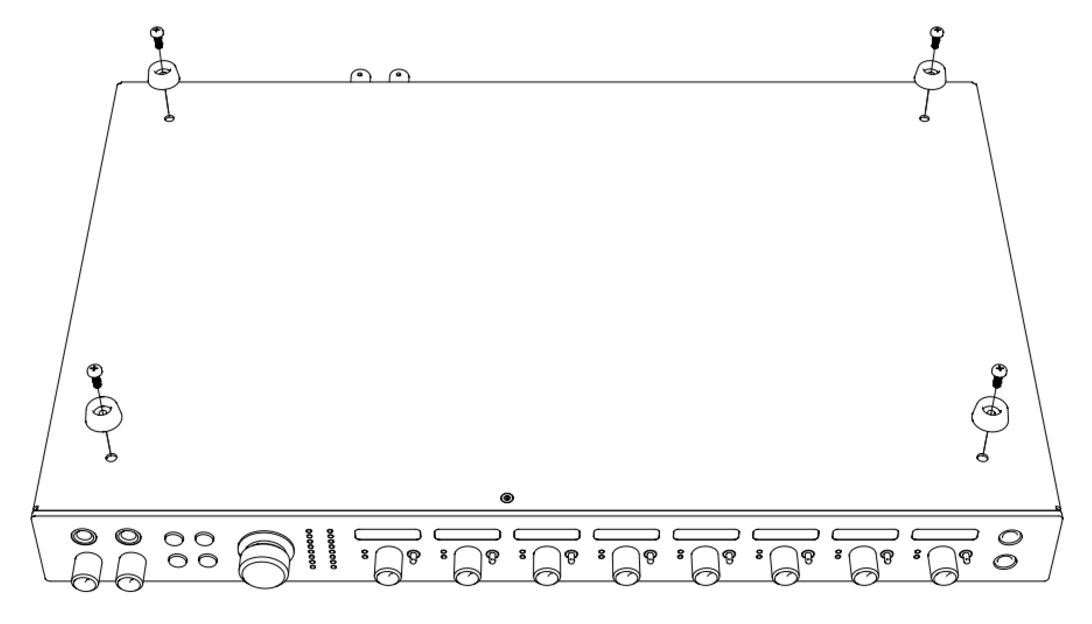

랙 설치 전 iD48 고무 받침 제거
위험

고무 받침을 제거한 후 해당 나사를 섀시에 다시 장착하지 마십시오. 받침 없이 나사를 다시 체결하면 제품이 손상될 수 있습니다.

  1. 랙 이어 하나를 섀시 측면의 나사 구멍 4개에 맞춥니다.
  2. 동봉된 M3 Pozi 나사 4개로 고정합니다.
  3. 반대쪽도 같은 방식으로 장착합니다.

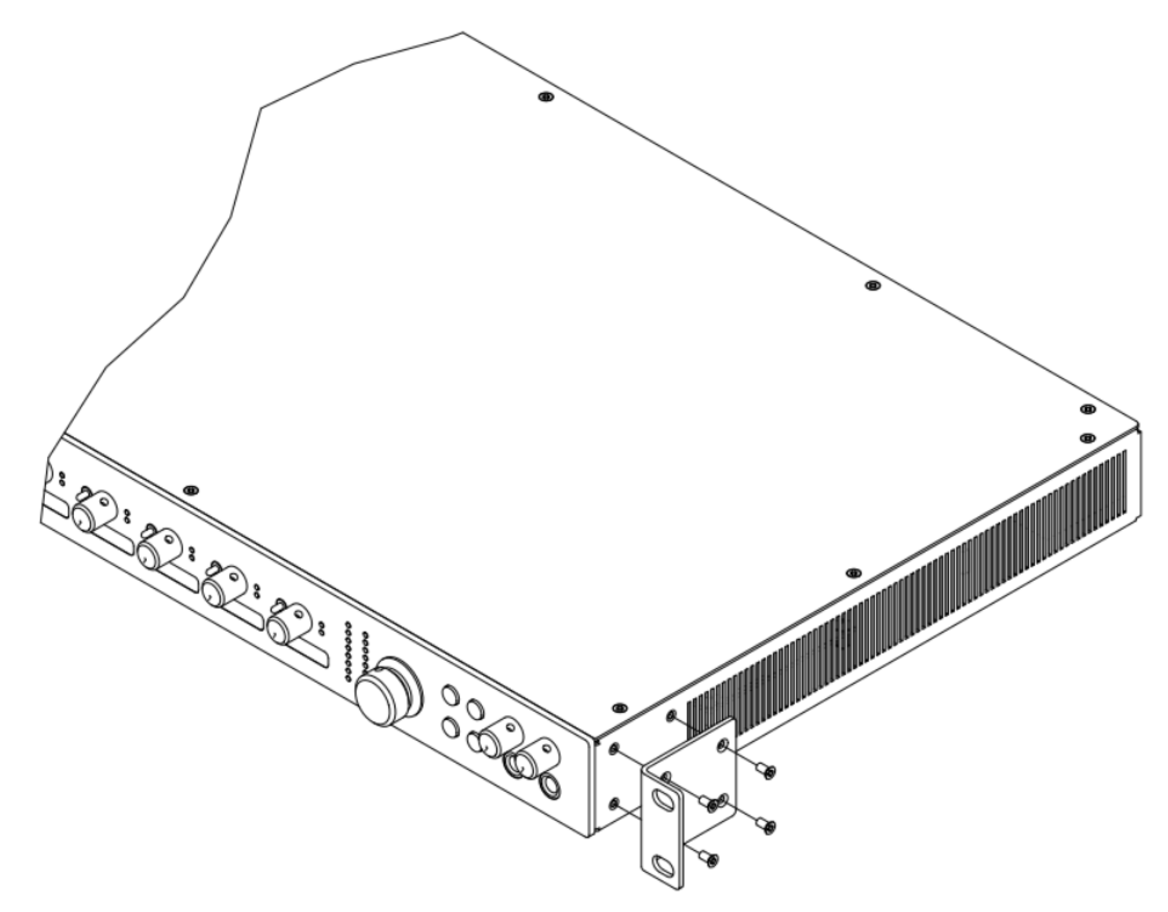

동봉된 랙 이어를 iD48에 장착

랙 요구 사항​

  • 수직 공간: 1U
  • 최소 랙 깊이: 케이블 공간을 포함하여 400 mm
  • 제품 무게: 3.9 kg
  • 랙 장착 지점에서 전면 패널 깊이: 3 mm
  • 고정형 스튜디오 설치에서는 전면 패널 랙 나사 4개로 충분히 지지할 수 있습니다.

환기​

iD48은 자연 대류 방식으로 냉각됩니다.

  • 주변 온도가 35°C를 초과하는 곳에서 사용하지 마십시오.
  • 양쪽 측면의 환기구를 막지 마십시오.
  • 파워 앰프처럼 많은 열을 발생시키는 장비 바로 위나 아래에 iD48을 장착하지 마십시오.
