입력 및 ADC 경로
마이크 프리앰프 및 라인 입력

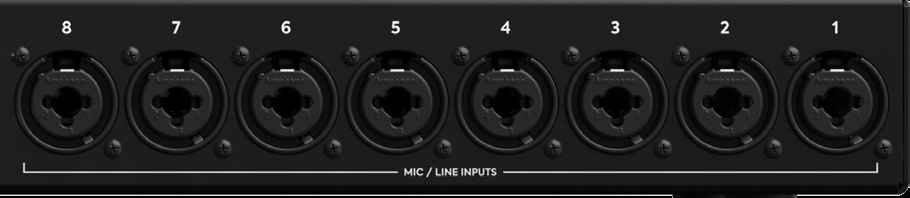

iD48은 후면 XLR/TRS 콤보 커넥터에 8개의 Audient Console 마이크 프리앰프를 제공합니다. 마이크 입력 임피던스는 3 kΩ 밸런스드, 라인 입력 임피던스는 10 kΩ 밸런스드입니다.
각 마이크 프리앰프는 58 dB의 아날로그 게인을 제공합니다. iD Software Mixer에서 +10 dB 디지털 Boost를 추가로 사용할 수 있으므로, 아날로그 프리앰프의 58 dB 게인 범위를 변경하지 않으면서 공개 사양인 0–+68 dB 컨트롤 범위를 제공합니다.
TRS 라인 입력은 마이크 프리앰프에 들어가기 전에 패드가 적용되어 라인 레벨 소스에 더 많은 헤드룸을 제공합니다.
악기 입력

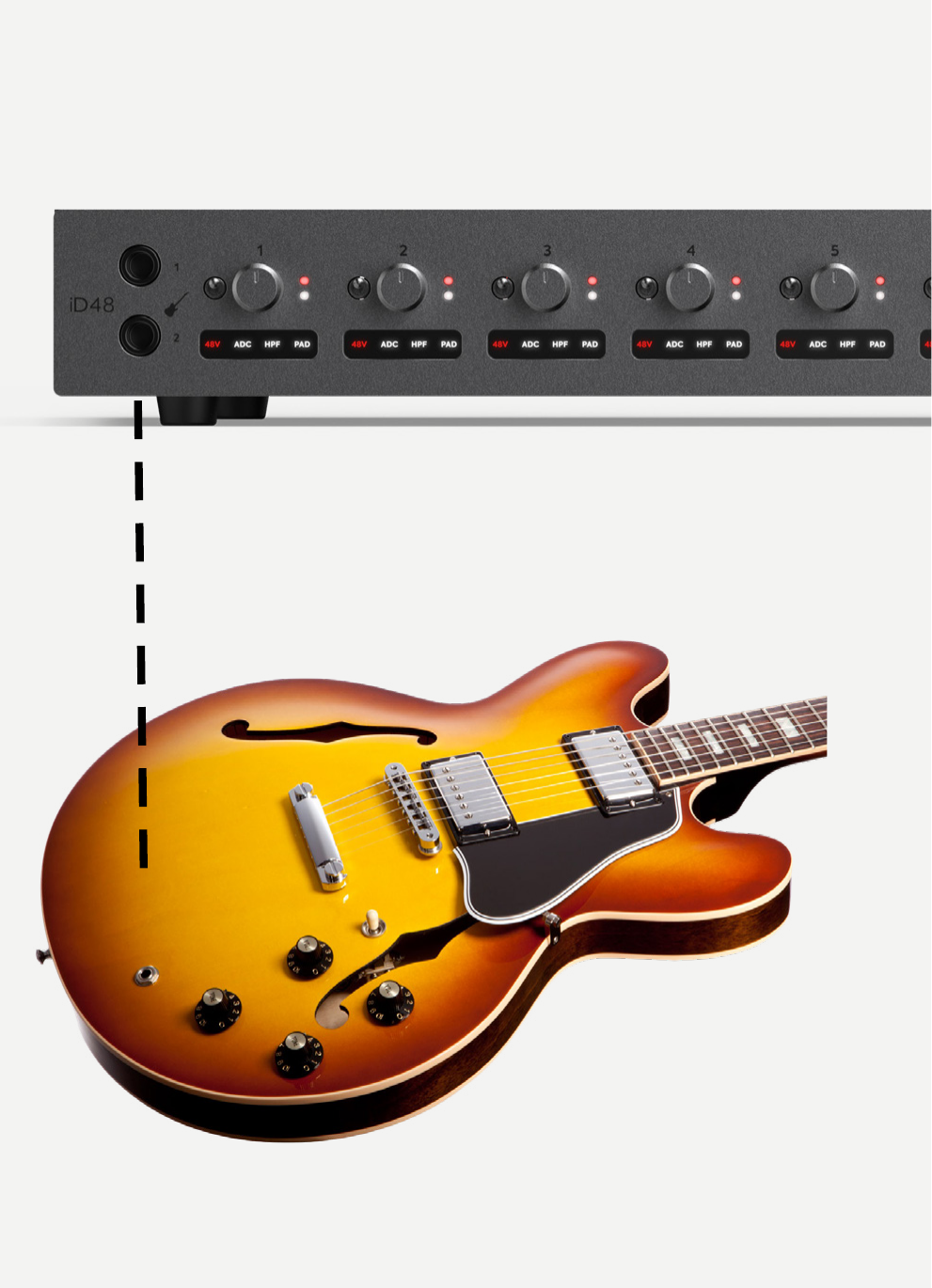

채널 1과 2에는 전면 패널 Class-A JFET 악기 입력이 있습니다. 해당 악기 입력에 TS(Tip-Sleeve) 잭을 연결하면 해당 채널의 후면 마이크/라인 입력보다 우선합니다.
악기 입력은 언밸런스드이며 입력 임피던스는 500 kΩ입니다.
입력 컨트롤

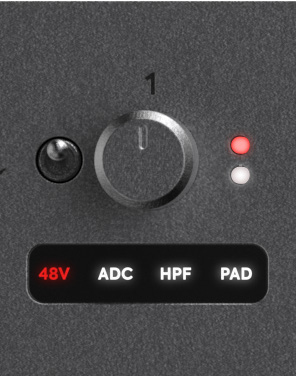

각 게인 컨트롤 아래의 상태 패널에는 해당 채널에서 활성화된 하드웨어/입력 경로 기능이 표시됩니다.
팬텀 파워
각 마이크 채널에는 독립적인 48 V 팬텀 파워가 있습니다. 팬텀 파워는 XLR 마이크 연결에만 공급되며 TRS 라인 입력 또는 전면 패널 악기 입력에는 공급되지 않습니다.
하이패스 필터
각 프리앰프에는 전환 가능한 아날로그 100 Hz 하이패스 필터가 있으며, 12 dB/octave의 2차 필터입니다. 변환 전에 저주파 럼블이나 불필요한 저주파 룸 노이즈를 줄이는 데 사용하십시오.
-10 dB 패드
각 입력에는 높은 레벨의 소스를 위한 전환 가능한 아날로그 -10 dB 패드가 있습니다.
+10 dB Boost 및 Polarity invert
iD Software Mixer는 입력 채널에 +10 dB 디지털 Boost와 Polarity invert도 제공합니다. Boost는 변환 후 녹음 경로에 포함되므로 DAW로 전달되는 신호에도 영향을 줍니다. 추가적인 아날로그 프리앰프 게인으로 계산해서는 안 됩니다.
ADC 경로 설정
각 채널은 다음 세 가지 ADC 경로 모드 중 하나를 독립적으로 사용할 수 있습니다.
- Mic
- ADC Direct
- Mic Insert
ADC Direct 또는 Mic Insert를 선택하면 해당 채널의 ADC 상태 표시가 점등되어 ADC 입력/Insert Return 경로가 활성화되었음을 나타냅니다.
Mic
Mic 모드에서는 채널 ADC에 내장 마이크/라인/악기 입력 경로가 공급됩니다. 이때 Line Output/Insert Send DB25 연결은 프리앰프 Insert Send 역할을 하는 대신 DAC/Routing Matrix에서 공급되는 추가 라인 출력 경로로 사용할 수 있습니다.
ADC Direct

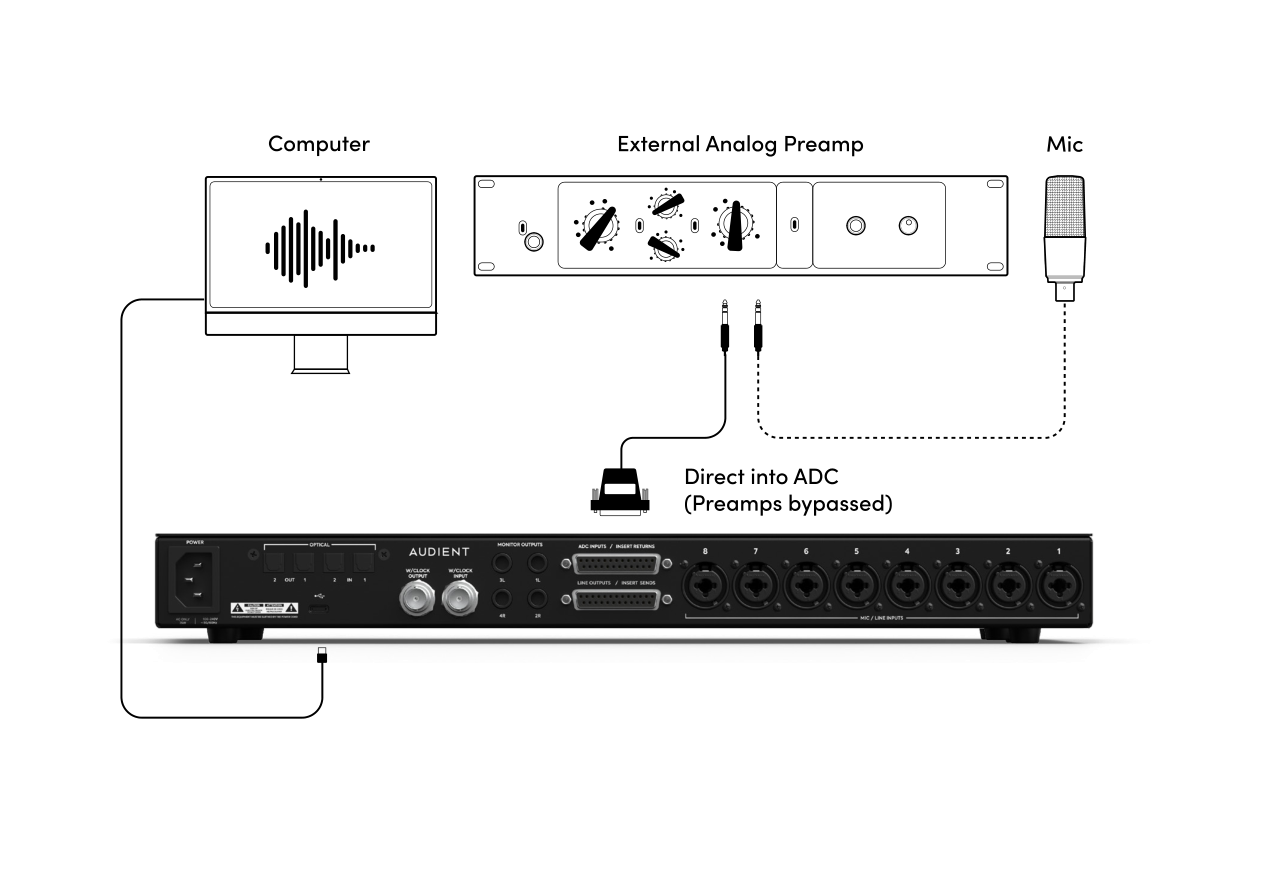

ADC Direct 모드에서는 채널 ADC가 DB25 커넥터의 해당 ADC Input/Insert Return에서 직접 신호를 받아 내장 Audient Console 프리앰프를 우회합니다. 외부 프리앰프 또는 다른 라인 레벨 소스를 컨버터 경로에 직접 입력하려는 경우 사용하십시오.
ADC Direct를 선택한 동안에는 해당 채널의 일반 마이크/라인 입력을 ADC에 사용할 수 없습니다.

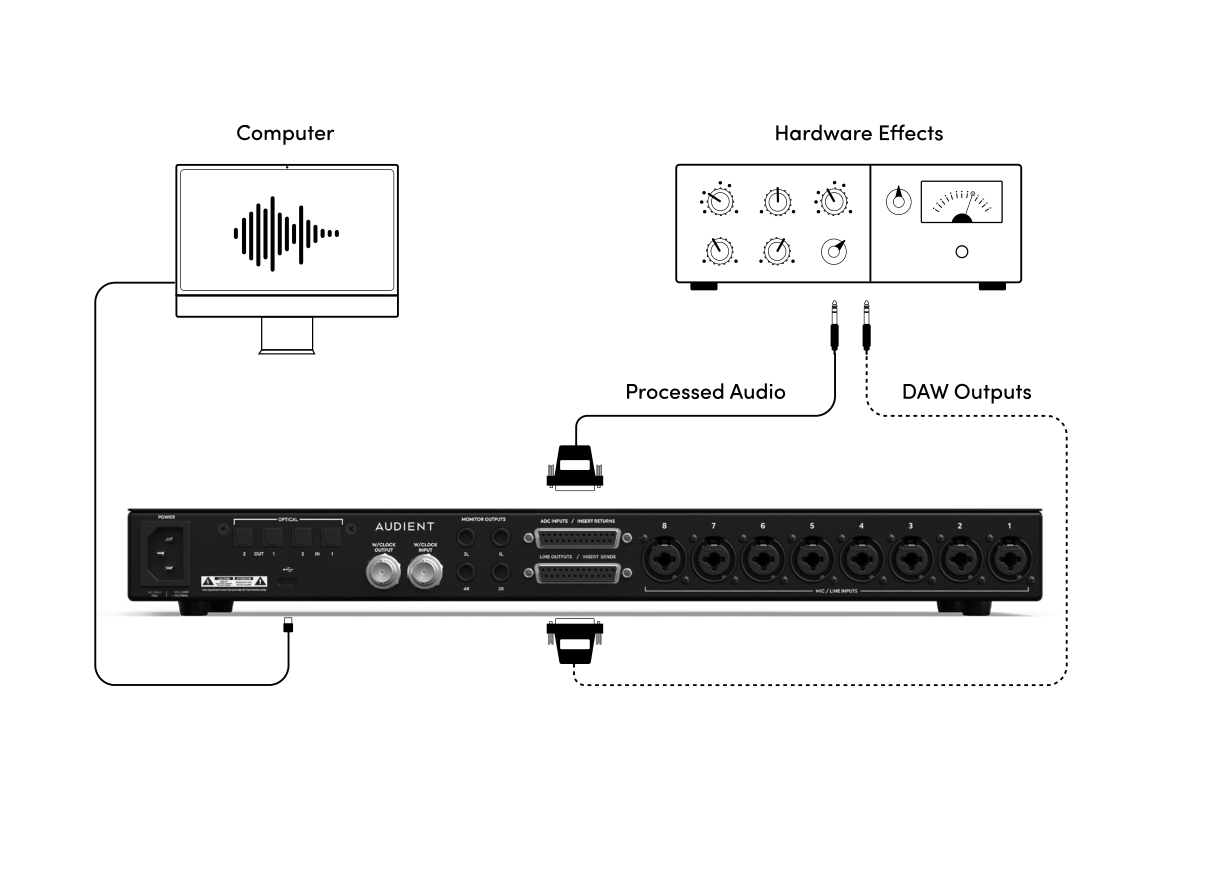

ADC Direct를 사용하여 DAW의 오디오를 외부 하드웨어로 보낸 뒤 ADC 입력으로 되돌려 다시 녹음할 수도 있습니다. 이 경우 Routing Matrix에서 DAW ANALOGUE 또는 DAW ADAT을 사용하여 필요한 Line Output 채널을 라우팅하십시오.
Mic Insert

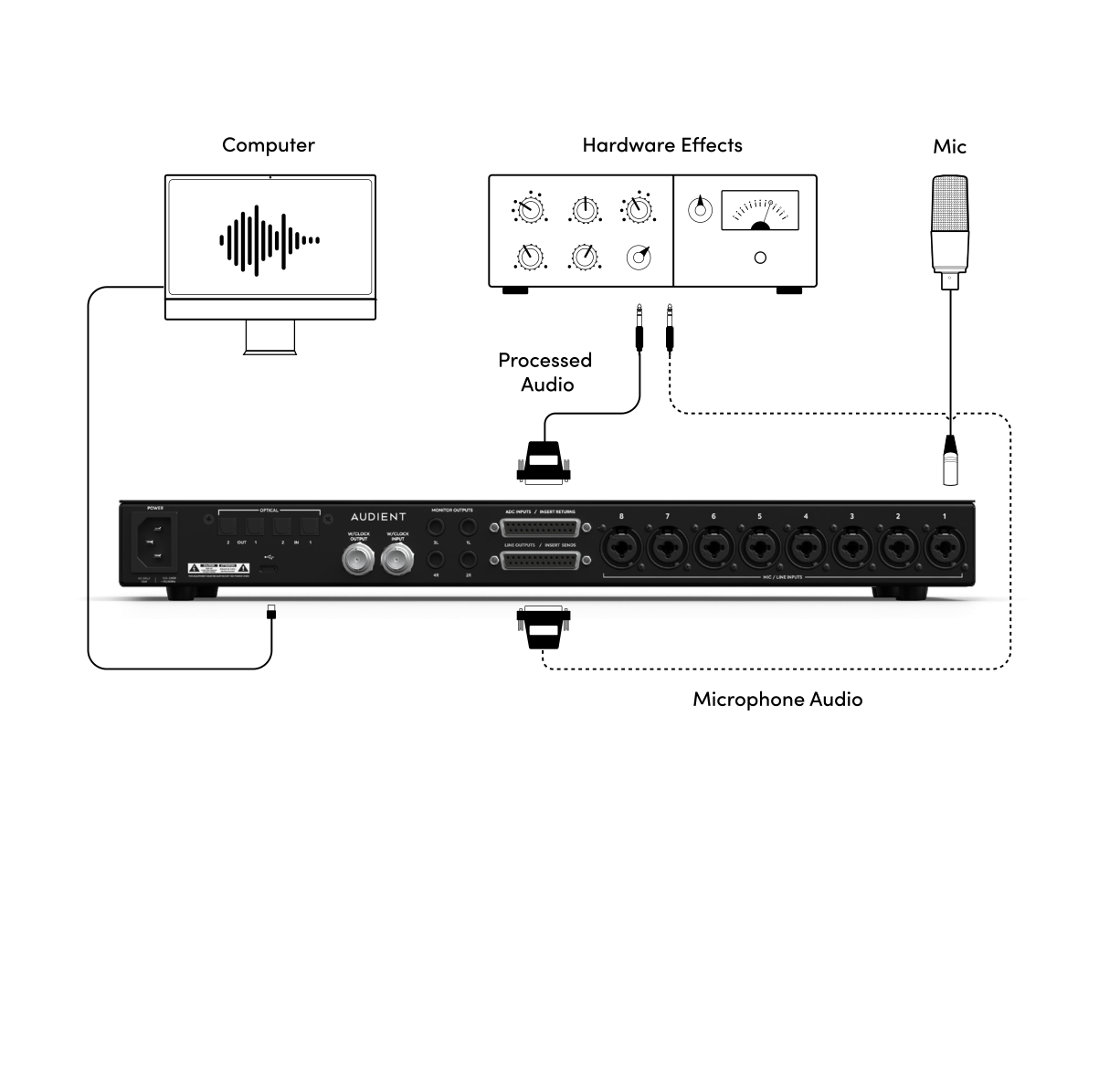

Mic Insert 모드에서는 Line Output/Insert Send와 ADC Input/Insert Return DB25 커넥터가 내장 프리앰프와 ADC 사이에 아날로그 Insert 지점을 형성합니다. 트래킹 중 컴프레서나 EQ 같은 하드웨어를 녹음 경로에 삽입할 때 사용하십시오.
출력 라우팅은 System Panel, 라우팅 및 Talkback, 입력 레벨, 임피던스 및 컨버터 성능은 기술 사양 및 크기을 참조하십시오.
모니터링 및 출력으로 계속합니다.
