इनपुट्स और ADC Paths

माइक्रोफ़ोन preamps और लाइन इनपुट्स

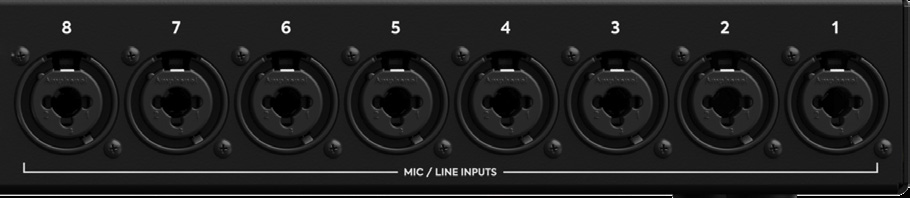

iD48 रियर-पैनल XLR/TRS combi कनेक्टर्स पर आठ Audient Console microphone preamps देता है। माइक्रोफ़ोन इनपुट impedance 3 kΩ balanced और लाइन इनपुट impedance 10 kΩ balanced है।

हर mic प्रीऐम्प 58 dB analogue gain देता है। iD Software Mixer से अतिरिक्त +10 dB digital Boost उपलब्ध है, जिससे एनालॉग प्रीऐम्प की 58 dB गेन रेंज बदले बिना published 0 से +68 dB कंट्रोल रेंज मिलती है।

लाइन-लेवल सोर्सेज़ के लिए additional headroom देने हेतु TRS लाइन इनपुट को माइक्रोफ़ोन प्रीऐम्प से पहले pad किया जाता है।

Instrument इनपुट्स

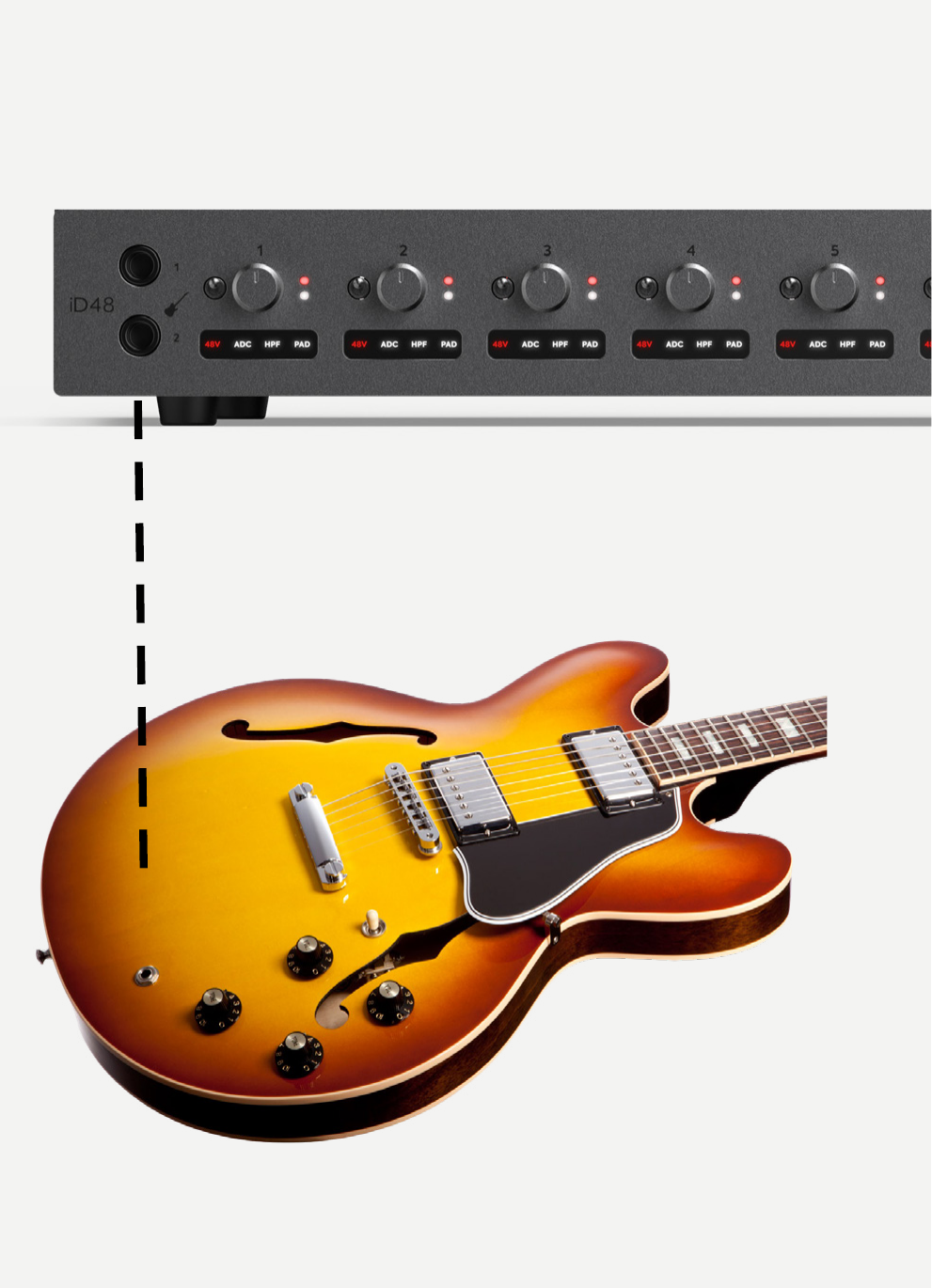

चैनल्स 1 और 2 में फ्रंट-पैनल Class-A JFET इंस्ट्रूमेंट इनपुट्स हैं। Relevant इंस्ट्रूमेंट इनपुट में TS (tip-sleeve) jack कनेक्ट करने पर उस चैनल का rear mic/line इनपुट override हो जाता है।

इंस्ट्रूमेंट इनपुट unbalanced है और इसकी इनपुट impedance 500 kΩ है।

इनपुट कंट्रोल्स

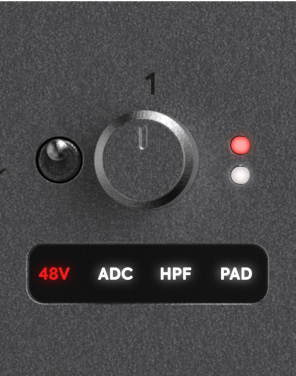

हर गेन कंट्रोल के नीचे स्टेटस पैनल उस चैनल के सक्रिय हार्डवेयर/इनपुट-पाथ फ़ंक्शन्स दिखाता है।

Phantom पावर

हर माइक्रोफ़ोन चैनल में इंडिपेंडेंट 48 V phantom power है। Phantom पावर केवल XLR माइक्रोफ़ोन कनेक्शन से supply होती है; यह TRS लाइन इनपुट या फ्रंट-पैनल इंस्ट्रूमेंट इनपुट को नहीं दी जाती।

High-pass filter

हर प्रीऐम्प में switchable एनालॉग 100 Hz high-pass filter है, second order at 12 dB/octave। Conversion से पहले low-frequency rumble या unwanted low-frequency रूम noise कम करने के लिए इसका उपयोग करें।

-10 dB pad

हर इनपुट में हाई-लेवल सोर्सेज़ के लिए switchable एनालॉग -10 dB pad है।

+10 dB Boost और polarity invert

iD Software Mixer इनपुट चैनल पर +10 dB digital Boost और polarity invert भी देता है। Boost conversion के बाद रिकॉर्डिंग पाथ का हिस्सा है, इसलिए यह DAW को जाने वाले सिग्नल को प्रभावित करता है; इसे additional एनालॉग प्रीऐम्प गेन नहीं माना जाना चाहिए।

ADC path सेटिंग्स

हर चैनल स्वतंत्र रूप से तीन ADC पाथ modes में से एक उपयोग कर सकता है:

• Mic
• ADC Direct
• Mic Insert

ADC Direct या Mic Insert चुना हुआ होने पर चैनल का ADC-स्टेटस इंडिकेटर illuminate होता है, जिससे पता चलता है कि ADC इनपुट/इन्सर्ट-रिटर्न पाथ सक्रिय है।

Mic

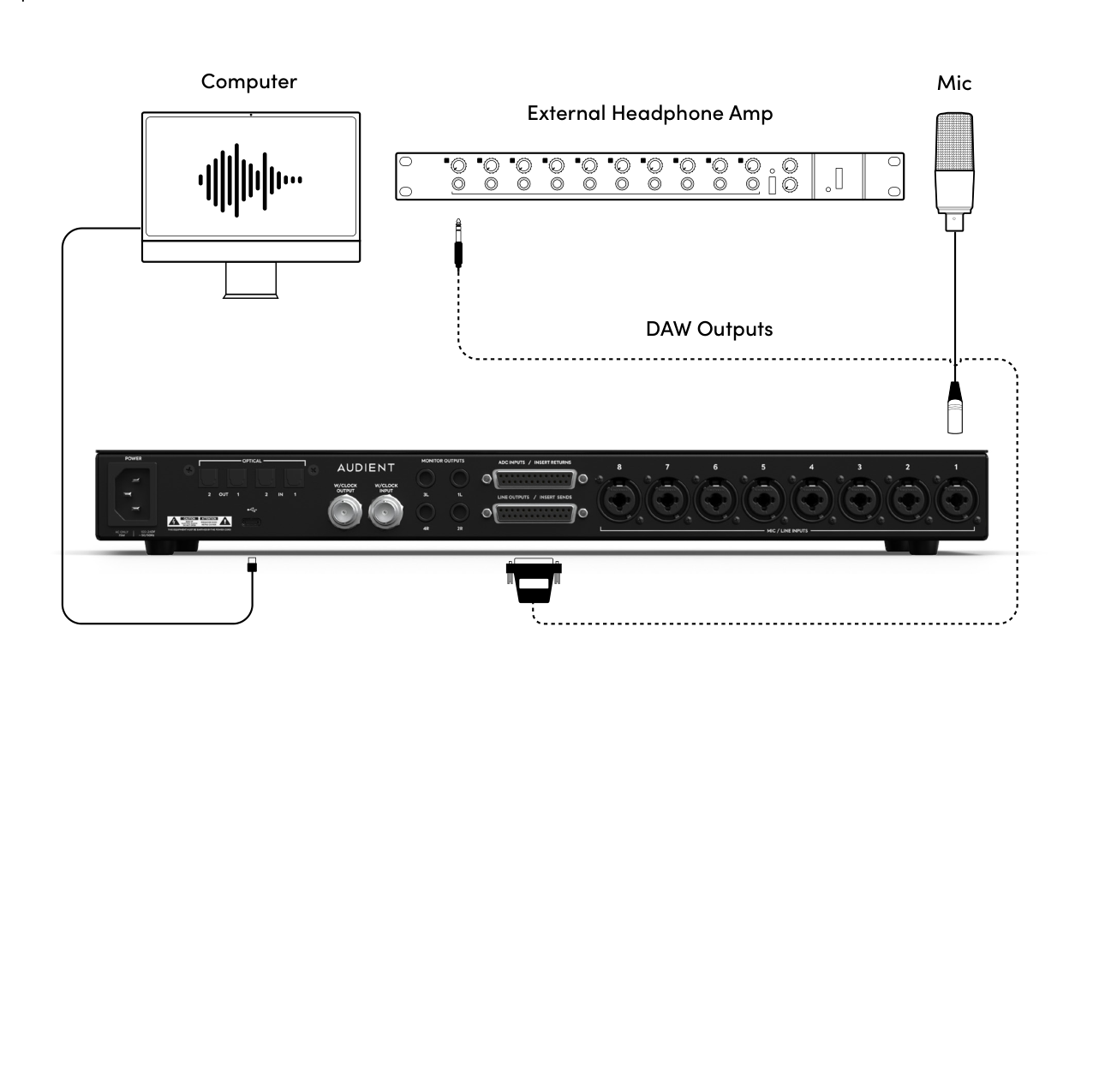

Mic मोड में चैनल ADC built-in mic/line/इंस्ट्रूमेंट इनपुट पाथ से फ़ीड होता है। लाइन आउटपुट/इन्सर्ट सेंड DB25 कनेक्शन तब प्रीऐम्प इन्सर्ट सेंड के बजाय DAC/रूटिंग matrix से fed additional लाइन-आउटपुट पाथ के रूप में उपलब्ध रहता है।

ADC Direct

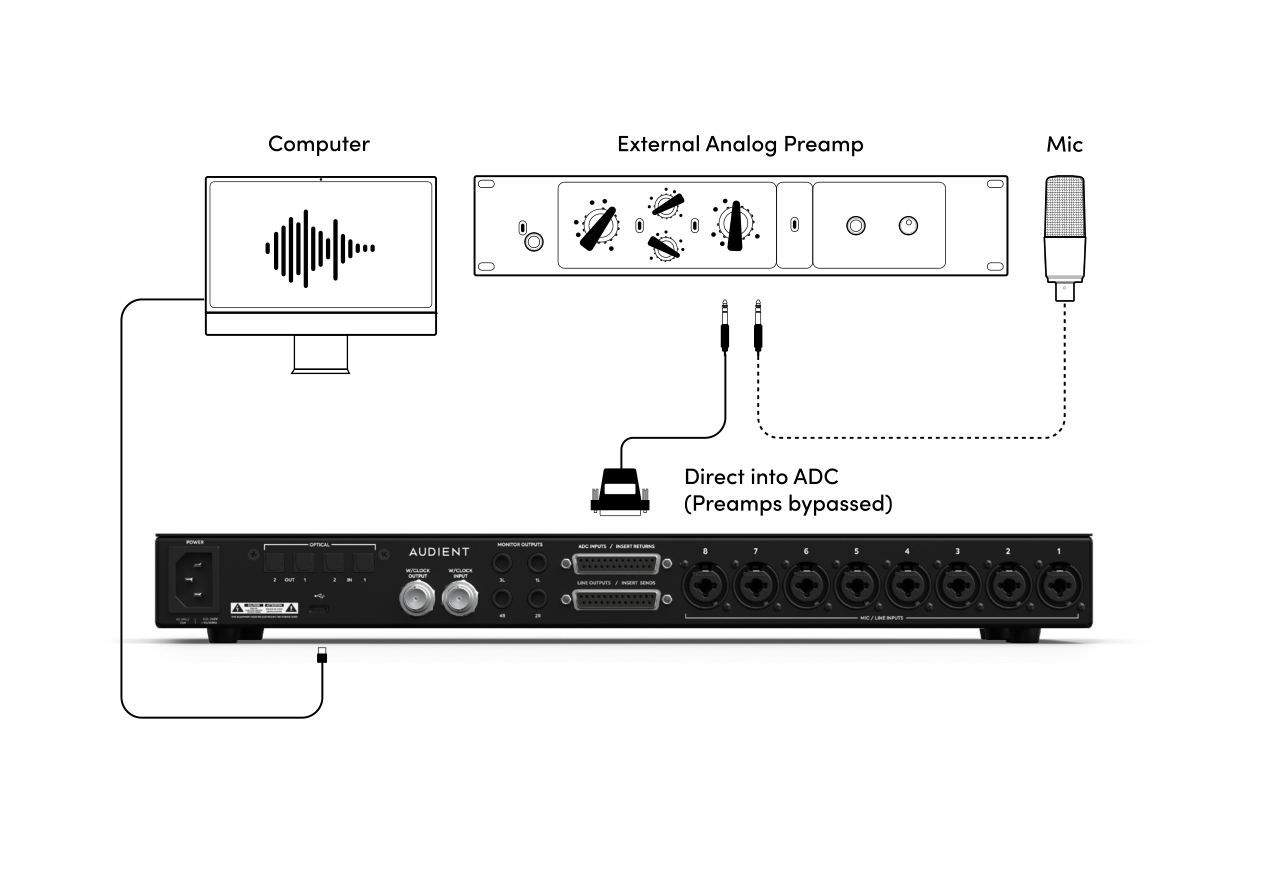

ADC Direct मोड में चैनल ADC, DB25 कनेक्टर के corresponding ADC Input/Insert Return से फ़ीड होता है और built-in Audient कंसोल प्रीऐम्प बायपास करता है। एक्सटर्नल प्रीऐम्प या किसी लाइन-लेवल सोर्स को सीधे converter पाथ में फ़ीड करने के लिए इसका उपयोग करें।

ADC Direct चुना हुआ होने पर उस चैनल का नॉर्मल mic/line इनपुट ADC के लिए उपलब्ध नहीं रहता।

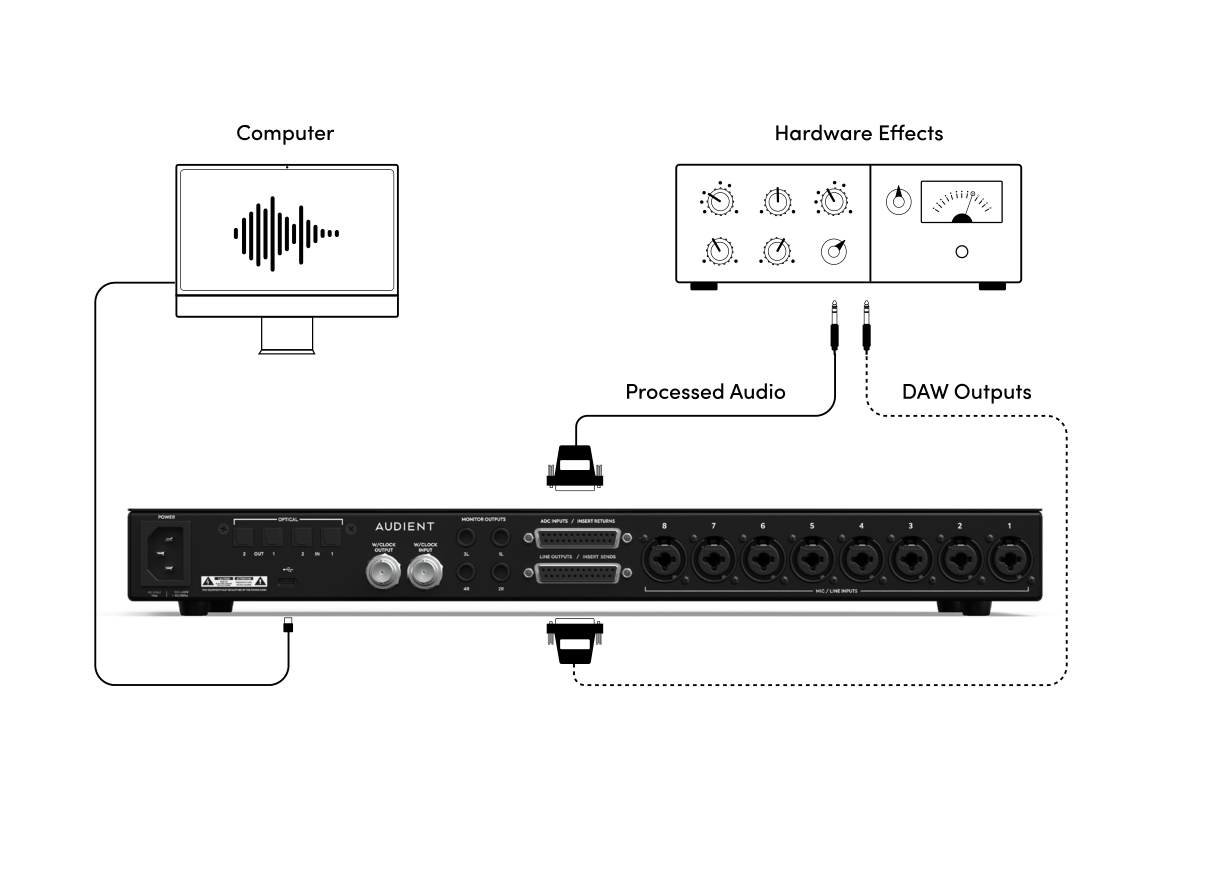

ADC Direct का उपयोग DAW से ऑडियो बाहर एक्सटर्नल हार्डवेयर में रूट करके फिर ADC इनपुट में वापस दोबारा रिकॉर्ड करने के लिए भी किया जा सकता है। इस स्थिति में Routing Matrix में DAW ANALOGUE या DAW ADAT का उपयोग करके ज़रूरी लाइन आउटपुट चैनल रूट करें।

Mic Insert

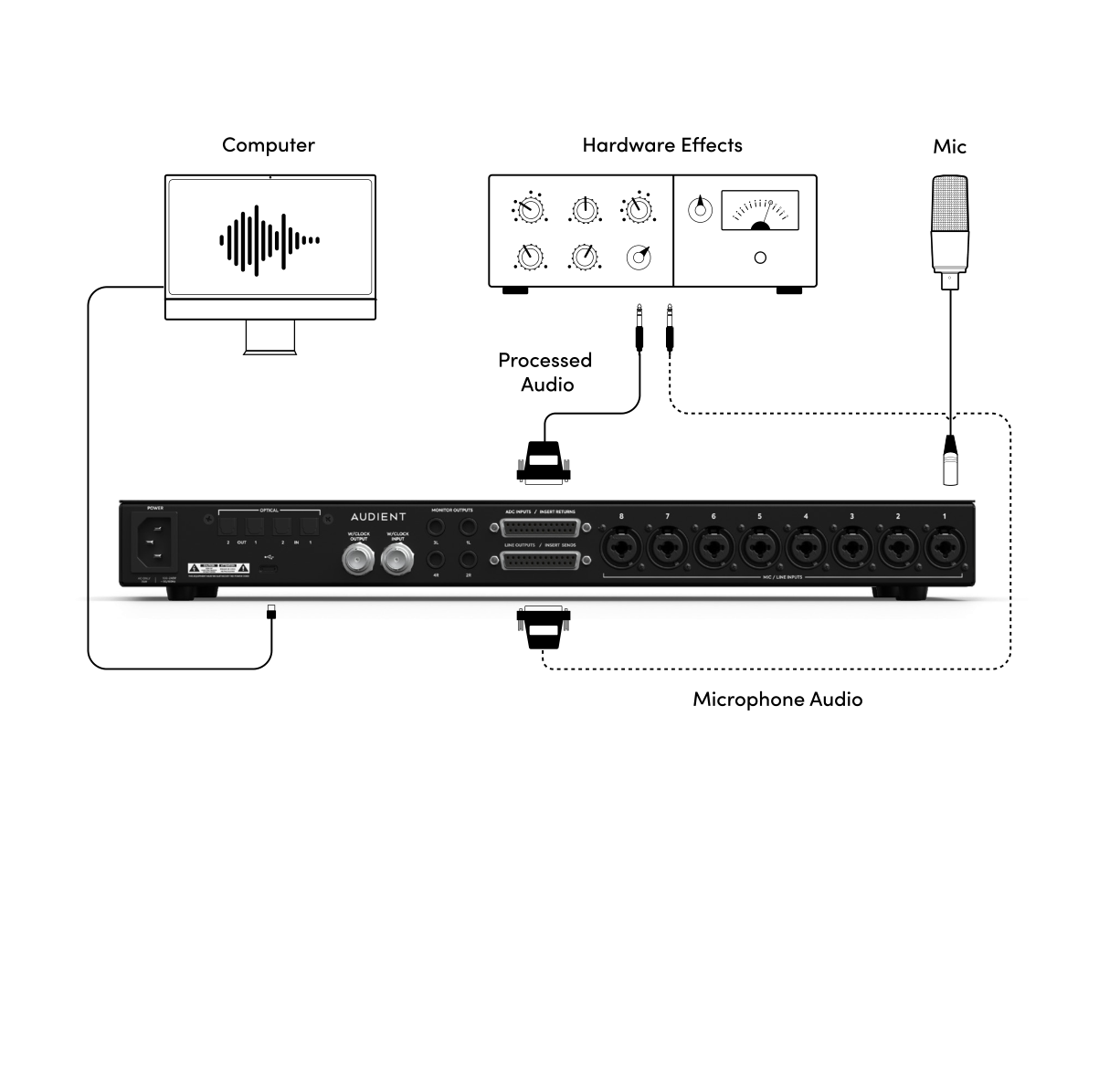

Mic Insert मोड में लाइन आउटपुट/इन्सर्ट सेंड और ADC इनपुट/इन्सर्ट रिटर्न DB25 कनेक्टर्स built-in प्रीऐम्प और ADC के बीच एनालॉग इन्सर्ट point बनाते हैं। ट्रैकिंग के दौरान रिकॉर्डिंग पाथ में compressor या EQ जैसे हार्डवेयर लगाने के लिए इसका उपयोग करें।

आउटपुट रूटिंग के लिए System पैनल, Routing और Talkback और इनपुट लेवल्स, impedances तथा converter performance के लिए तकनीकी स्पेसिफिकेशन देखें।

आगे Monitoring और Outputs देखें।
