输入和 ADC 路径

麦克风前置放大器和线路输入​

iD48 后面板的 XLR/TRS 组合接口提供 8 个 Audient Console 麦克风前置放大器。麦克风输入阻抗为 3 kΩ 平衡，线路输入阻抗为 10 kΩ 平衡。

每个麦克风前置放大器提供 58 dB 模拟增益。iD Software Mixer 还提供 +10 dB 数字 Boost，因此公布的控制范围为 0 至 +68 dB，但模拟前置放大器本身仍为 58 dB 增益范围。

TRS 线路输入在进入麦克风前置放大器前经过衰减，以便为线路电平信号提供更大的余量。

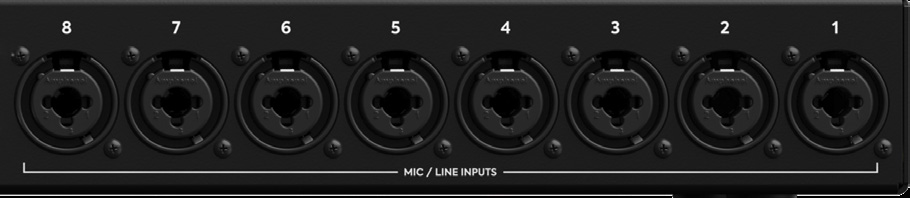

iD48 后面板麦克风和线路输入

乐器输入​

通道 1 和 2 在前面板配有 Class-A JFET 乐器输入。将 TS（Tip-Sleeve）插头接入相应乐器输入后，会覆盖该通道后面板的麦克风/线路输入。

乐器输入为非平衡，输入阻抗 500 kΩ。

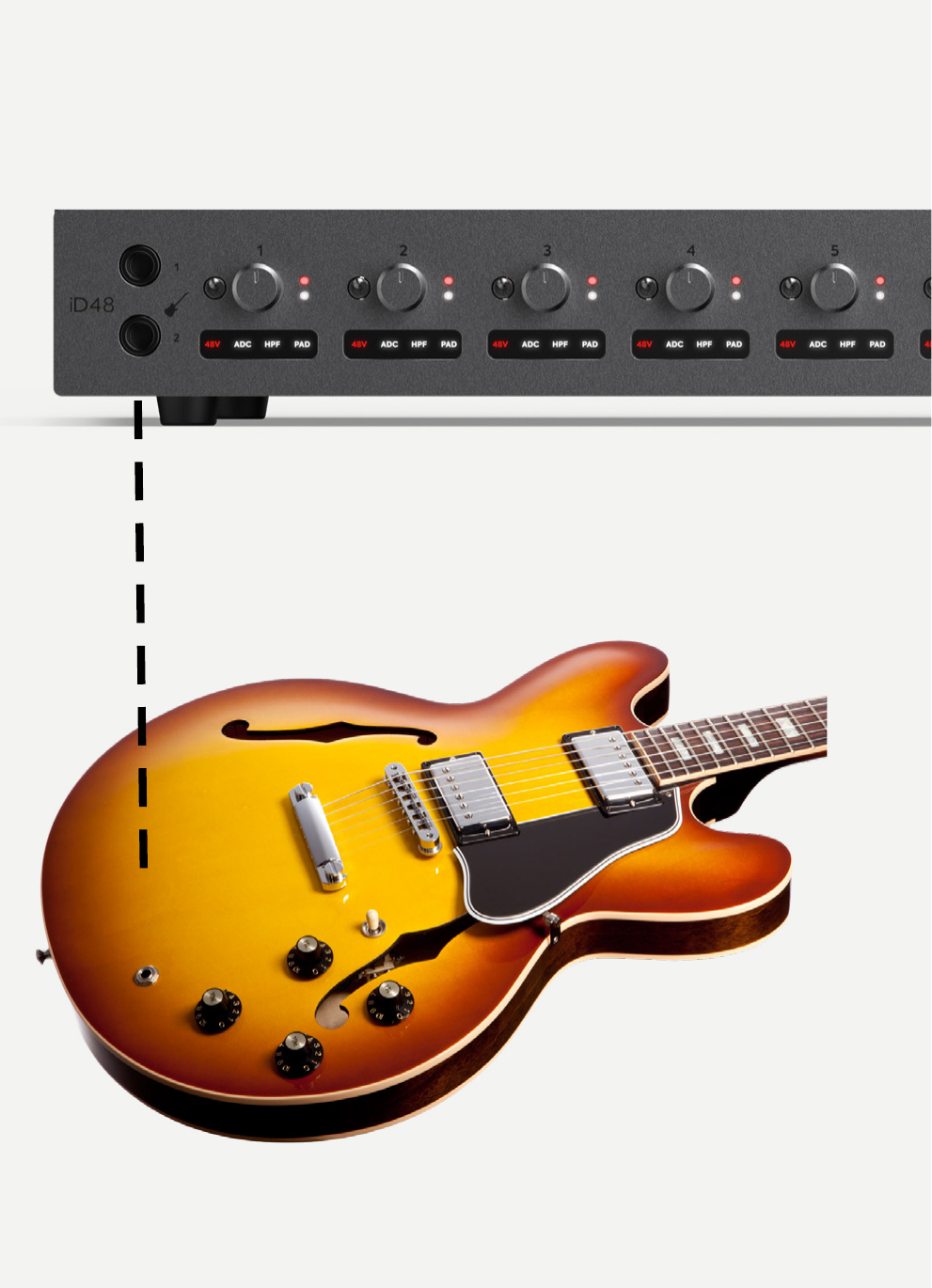

乐器连接至 iD48 前面板 JFET 输入

输入控制​

每个增益控制下方的状态面板会显示该通道当前启用的硬件/输入路径功能。

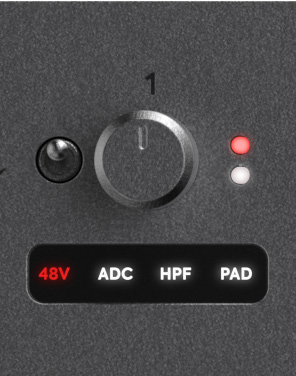

iD48 增益控制及 48 V、ADC 路径、HPF 和 Pad 输入状态指示

幻象电源​

每个麦克风通道均提供独立的 48 V 幻象电源。幻象电源仅通过 XLR 麦克风连接提供；不会发送到 TRS 线路输入或前面板乐器输入。

高通滤波器​

每个前置放大器都有可切换的模拟 100 Hz 高通滤波器，二阶、12 dB/倍频程。可在转换前用它减少低频隆隆声或不需要的房间低频噪声。

-10 dB Pad​

每个输入均提供可切换的模拟 -10 dB Pad，适用于高电平信号源。

+10 dB Boost 和极性反转​

iD Software Mixer 还在输入通道上提供 +10 dB 数字 Boost 和极性反转。由于 Boost 位于转换后的录音信号路径中，它会影响发送到 DAW 的信号电平；不得将其视为额外的模拟前置放大器增益。

ADC 路径设置​

每个通道都可以独立使用三种 ADC 路径模式之一：

  • Mic
  • ADC Direct
  • Mic Insert

选择 ADC Direct 或 Mic Insert 时，该通道的 ADC 状态指示灯会亮起，表示 ADC 输入/Insert Return 路径已启用。

Mic​

在 Mic 模式下，通道 ADC 由内置麦克风/线路/乐器输入路径供给。此时 Line Output/Insert Send DB25 连接可作为由 DAC/路由矩阵供给的额外线路输出路径，而不是作为前置放大器 Insert Send。

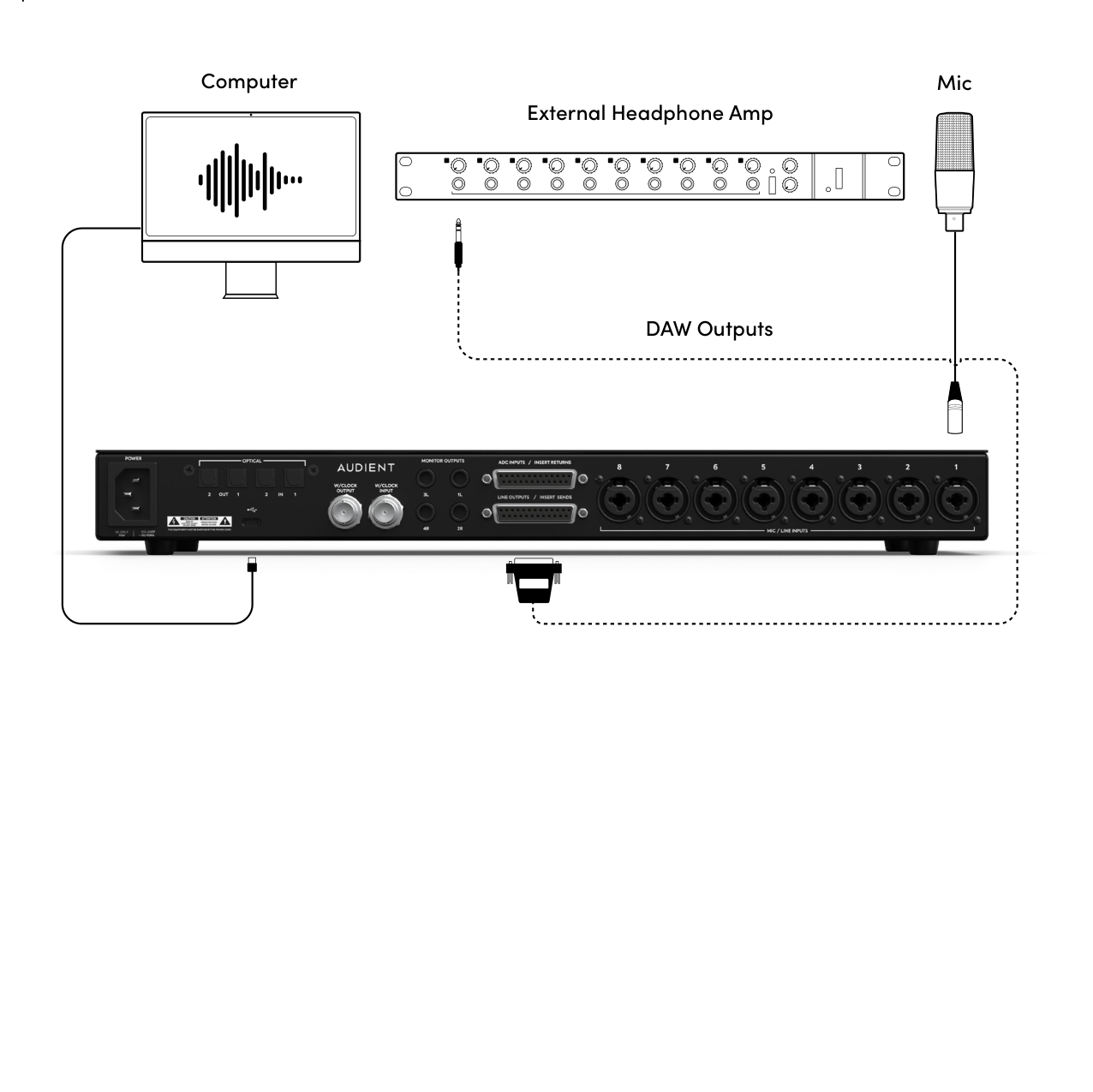

Mic ADC 路径，Line Output DB25 用作额外 DAW 输出

ADC Direct​

在 ADC Direct 模式下，通道 ADC 由 DB25 接口上对应的 ADC Input/Insert Return 直接供给，绕过内置 Audient Console 前置放大器。适用于希望直接接入转换器路径的外部前置放大器或其他线路电平信号源。

选择 ADC Direct 时，该通道的普通麦克风/线路输入无法送入 ADC。

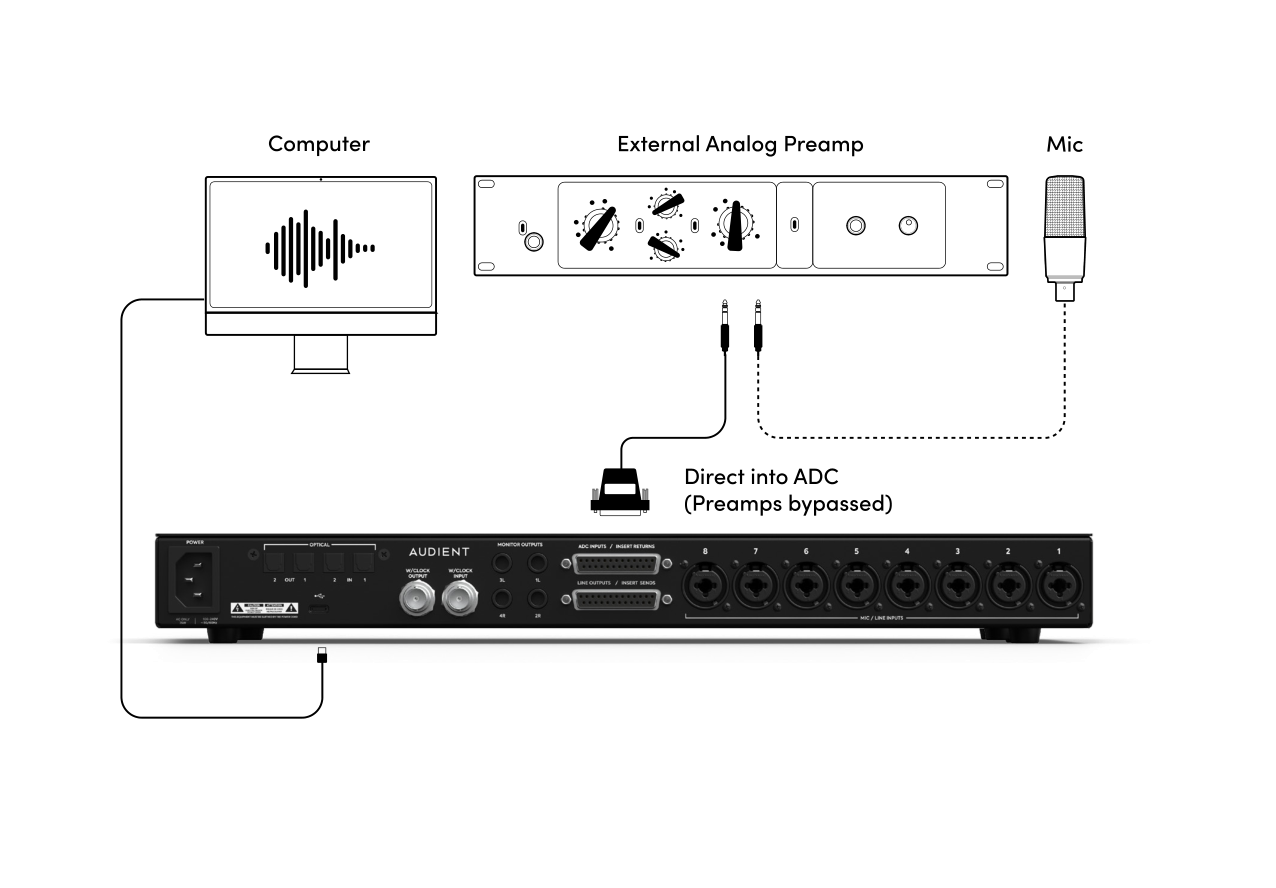

ADC Direct 路径，将外部前置放大器直接送入 iD48 ADC

ADC Direct 也可用于将 DAW 音频送到外部硬件，再返回 ADC 输入重新录制。在这种情况下，请在 Routing Matrix 中使用 DAW ANALOGUE 或 DAW ADAT 路由所需的 Line Output 通道。

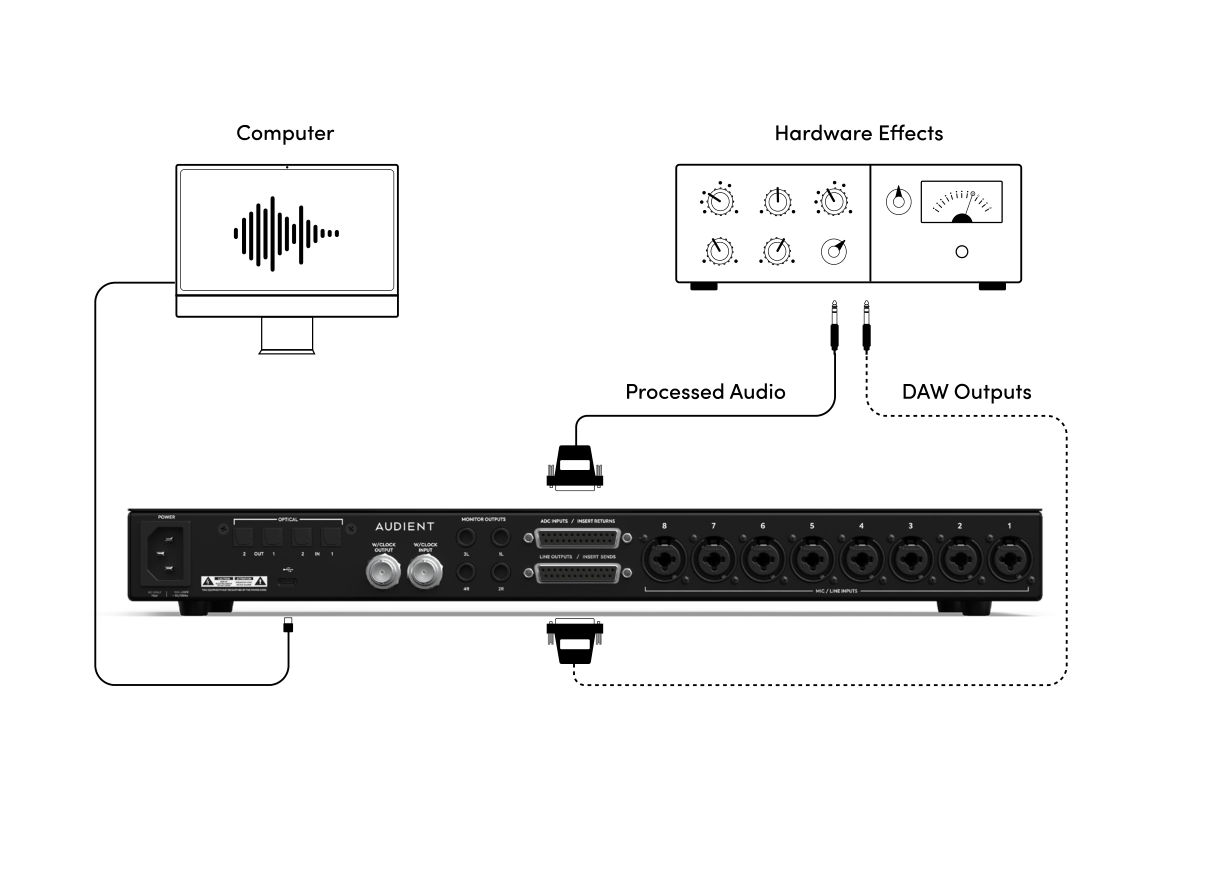

ADC Direct 通过外部硬件效果器并返回 ADC 输入的路由

Mic Insert​

在 Mic Insert 模式下，Line Output/Insert Send 和 ADC Input/Insert Return DB25 接口在内置前置放大器与 ADC 之间形成模拟插入点。录音时可将压缩器或 EQ 等硬件处理器置于信号路径中。

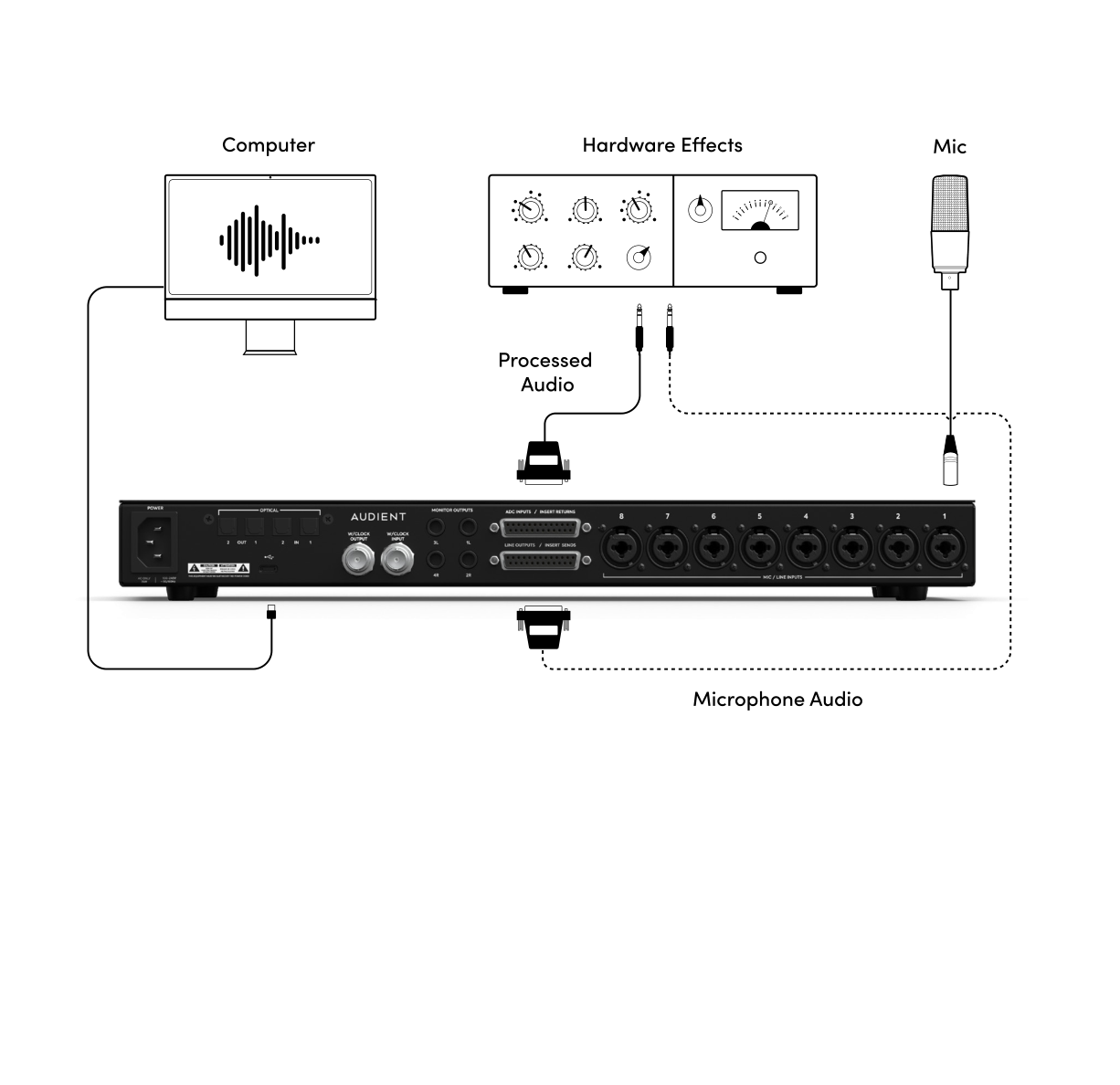

Mic Insert 路径，在 iD48 前置放大器与 ADC 之间插入外部处理器

有关输出路由，请参阅 System Panel、路由和 Talkback；有关输入电平、阻抗和转换器性能，请参阅 技术规格。

继续阅读 监听和输出。
