监听和输出

Main Monitor 控制​

大型铝制 Main Monitor 编码器用于控制在 iD Software Mixer 中配置为受监听控制的输出路径。

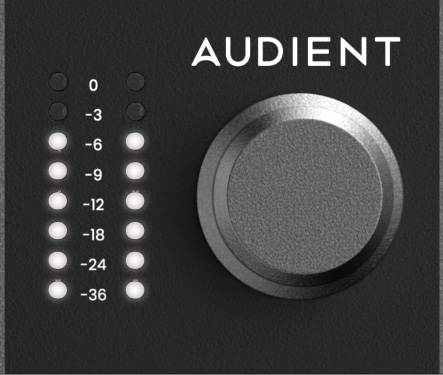

iD48 Main Monitor 控制和输出电平表

硬件电平表​

8 段硬件电平表显示 iD Software Mixer 中 Main Mix 的播放电平。

电源控制​

要关闭 iD48，请按住 Main Monitor 编码器约三秒。短暂的 LED 动画表示设备正在关机。

要重新开启，按一次 Main Monitor 编码器即可。处于此关机状态时，接口仍连接到市电。

如果 iD48 已通电但处于闲置状态，电平表 LED 可能会定期显示动画，提示设备仍处于通电状态。

Alt 扬声器​

独立的 ALT 按钮可在常规监听路径与 Routing Matrix 中分配为 Alt Speakers 的输出之间切换。可用于在第二对扬声器上对比混音。

功能键​

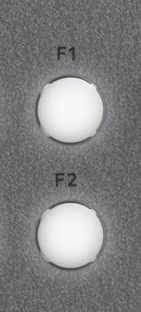

前面板提供 F1 和 F2。iD48 当前支持的功能键分配包括：

  • Mono
  • Polarity invert
  • DIM
  • CUT

在 iD Software Mixer 中右键点击所需功能，然后选择对应 F-key 即可分配。为某个按键分配新功能会替换该键原有的分配。

iD48 F1 和 F2 按钮

监听输出​

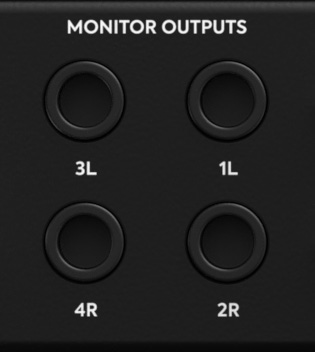

iD48 后面板具有两对平衡 TRS 立体声扬声器输出。通常分别用于 Main 和 Alt 扬声器，也可以通过 Routing Matrix 重新分配。

iD48 后面板监听输出

耳机输出​

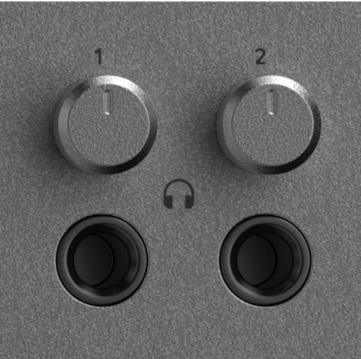

iD48 配有 2 个独立高电流耳机输出，每个都有自己的前面板电平控制，并可在 Routing Matrix 中独立分配信号源。

iD48 独立耳机输出和控制

ADC Inputs / Insert Returns​

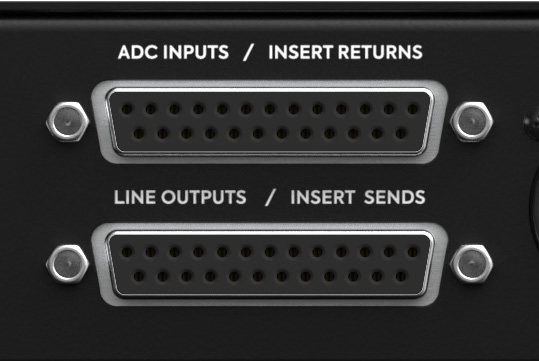

上方 DB25 接口提供 8 路平衡 ADC Inputs / Insert Returns（Tascam 格式）。其作用取决于每个通道选择的 ADC 路径。

Line Outputs / Insert Sends​

下方 DB25 接口提供 8 路平衡 Line Outputs / Insert Sends（Tascam 格式）。根据 ADC 路径和路由选择，它们可以作为前置放大器 Insert Send，也可以作为 DAC 供给的线路输出。

iD48 ADC Input/Insert Return 和 Line Output/Insert Send DB25 接口

Tascam DB25 引脚定义​

两个 DB25 接口都应使用正确接线的 Tascam 格式模拟 DB25 线束。

iD48 使用的 Tascam 格式模拟 DB25 引脚定义
注意

将物理输出设置为 DAW THRU、DAW ANALOGUE 或 DAW ADAT 路由时，可能会绕过混音器电平控制。在将满幅路由输出直接连接到扬声器或其他对电平敏感的设备前，请先参阅 System Panel、路由和 Talkback。
