モニタリングと出力

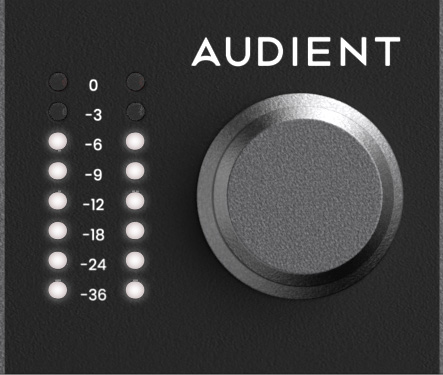

メインモニターコントロール
大型アルミニウム製 Main Monitor エンコーダーは、iD ソフトウェアミキサーでモニター制御対象として設定した出力パスのレベルを調整します。
ハードウェアメーター
8セグメントのハードウェアメーターには、iD ソフトウェアミキサーの Main Mix の再生レベルが表示されます。
電源操作
iD48 の電源を切るには Main Monitor エンコーダー を約3秒間押し続けます。LED アニメーションが表示された後、シャットダウンします。
再度電源を入れるにはメインモニターエンコーダーを1回押します。この電源 OFF 状態でも、本体は AC 電源へ接続されたままです。
iD48 が電源 ON のままアイドル状態の場合、電源が入っていることを示すためメーター LED が定期的にアニメーションする場合があります。
ALT スピーカー
専用 ALT ボタンで、通常のモニターパスと Routing Matrix で ALT スピーカーに割り当てた出力を切り替えます。2組目のスピーカーでミックスを比較する際に使用します。

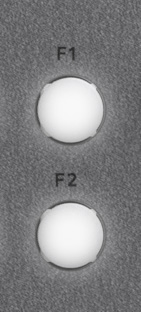

Function キー
フロントパネルには F1 と F2 があります。現在 iD48 で割り当て可能な機能は次のとおりです。
- Mono
- 極性 invert
- DIM
- CUT
iD ソフトウェアミキサー内で割り当てたい機能を右クリックし、必要な Fキーを選択します。新しい機能を割り当てると、そのキーの以前の割り当ては置き換えられます。

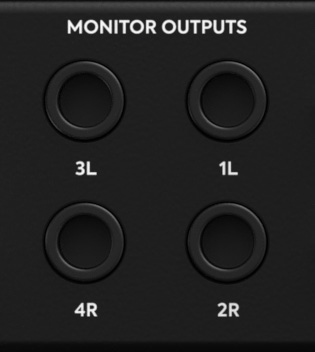

モニター出力
iD48 はリアパネルの TRS 端子に2組のバランスステレオスピーカー出力を備えています。通常はメイン / ALT スピーカーに使用しますが、Routing Matrix から別の割り当てもできます。

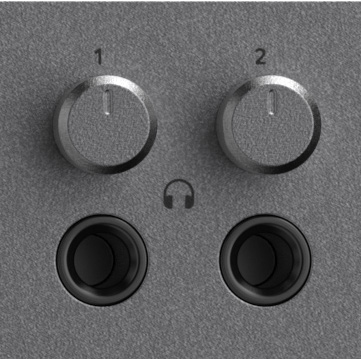

ヘッドフォン出力
iD48 は 2系統の独立した高電流ヘッドフォン出力 を備え、それぞれにフロントパネルの専用レベルコントロールと Routing Matrix での独立したソース割り当てがあります。

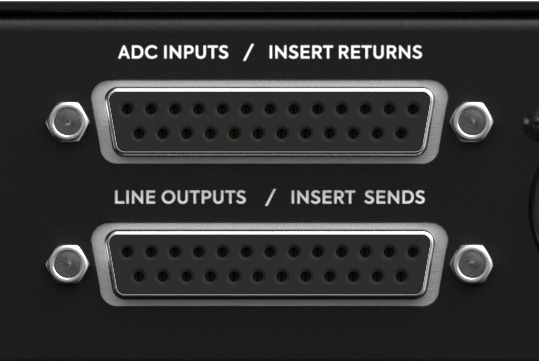

ADC 入力 / Insert Returns
上側 DB25 コネクターは TASCAM フォーマットの8系統のバランス ADC Inputs / Insert Returns を提供します。用途は各チャンネルで選択した ADC パスによって変わります。
ライン出力 / Insert Sends
下側 DB25 コネクターは TASCAM フォーマットの8系統のバランス Line Outputs / Insert Sends を提供します。ADC パスとルーティング設定によって、プリアンプのインサートセンドまたは DAC から送られるライン出力として動作します。
Tascam DB25 pinout
両方の DB25 コネクターには、正しく配線された TASCAM フォーマットのアナログ DB25 ルームを使用してください。
物理出力を DAW THRU、DAW ANALOGUE、DAW ADAT に設定すると、ミキサーのレベルコントロールをバイパスする場合があります。フルスケールのルーティング出力をスピーカーやレベルに敏感な機器へ直接接続する前に、System Panel、ルーティング、Talkback を確認してください。
Digital I/O とクロッキング に進みます。
